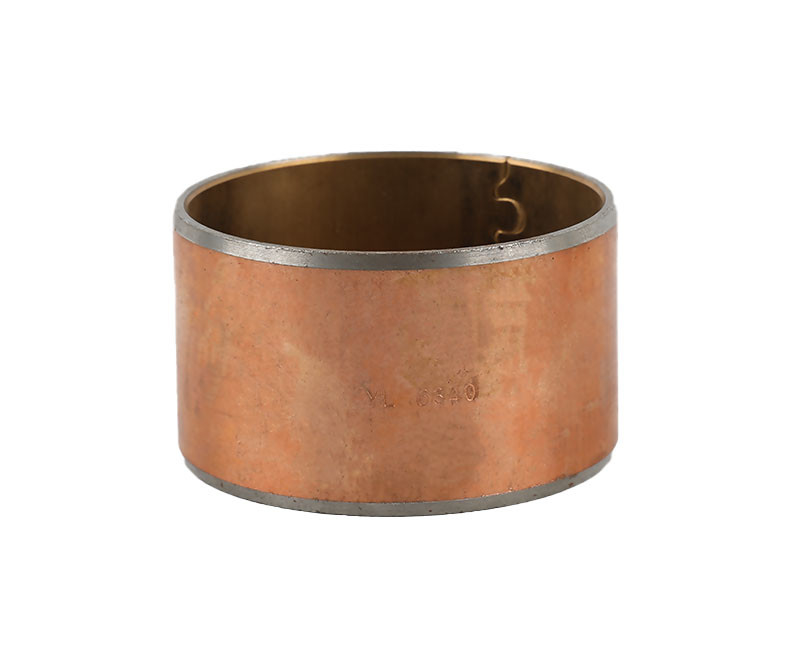

Bimétal aggloméré commun soudé de double papillon soutenant des buissons cylindrique

Lieu d'origine Fabricants de roulements bimétalliques
Nom de marque bimetal SAE-797 SAE 48 SAE-799 bushings
Certification Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
Numéro de modèle JF800 JF720 JF700 Paliers lisses bimétalliques sans plomb
Quantité de commande min 800 morceaux/morceaux (Min. Order)
Prix $0.20 - $2.00 / Pieces ,Negotiable
Détails d'emballage exportation et importation de bagues bimétalliques Norme internationale de carton
Délai de livraison Fabrication de bagues bimétalliques en stock, livrées en quelques jours.
Conditions de paiement TTT À L'AVANCE WESTERN UNION
Capacité d'approvisionnement bague bimétallique de moulage, Chine, fabricants, fournisseurs, usine, individu en gros et métrique

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
meterial Le bimétal, bronze/bague en acier, est disponible avec le support d'acier inoxydable, d'acier au car caractéristique incidence à parois minces, Bas-entretien et incidences simples exemptes d'entretien
taille TAILLES IMPÉRIALES et MÉTRIQUES, taille standard disponible Type Les buissons cylindrique des rondelles de poussée, des bandes ou des conceptions spéciales
Incidence Incidence en acier en bronze bimétallique Baguage de l'échantillon Fabricant de rapport de baguage imetal disponible | Série de baguage en bronze en acier cylindrique
application bimétallique d'incidences est employé dans des rouleaux de voie, des freins de camion et des applications de manipulation et d Bagues bimétalliques avec des dimensions non standard, RoHS a adapté soutenir aux besoins du client des conceptions
Rapport du prix usine de baguage tiffany@viiplus.com Fabricant de baguage de rapport auto-lubrifiant https://www.viiplus.com/
Lumière élevée L'acier a soutenu la bague en bronze, buissons bimétalliques Baguage de rapport bimétallique Incidence bimétallique avec le support en acier et le recouvrement en bronze • Particulièrement appr
Exportateurs de fabriquants-fournisseurs d'incidences de Bush incidences simples. Longtemps, le service exempt d'entretien, fabrique des bagues dans diverses conc
Surligner

Buissons de rapport bimétalliques cylindrique

,

Buissons de rapport bimétalliques agglomérés

,

Bimétal commun soudé soutenant des buissons

Laisser un message
Description de produit

Bague bimétallique commune de Bush de double papillon bimétallique

Fabricant de bague de buisson de double papillon et exportateur bimétalliques communs - incidences bimétalliques fabricant et exportateur

L'additif spécial résistant à l'usure a dispersé les incidences en bronze fritté avec les métaux arrières

Nous croyons qu'en étant créatifs et en tâchant constamment de se défier nous fournissons l'incidence bimétallique la plus de haute qualité de la porcelaine.



La bague bimétallique est en acier soutenue avec de haute qualité avec l'alliage d'étain-avance-bronze (CuSn10Pb10) a aggloméré sur sa surface.



Bagues de roue de soutien, bague de roue de guide, baguant des pièces de rechange

- Escroc Rod Bearing Bush
- Douille Bush pour le bras de balancier
- Arbre à cames soutenant Bush

Incidences simples sans plomb bimétalliques

Sélection de bagues



Les buissons de rapport bimétalliques ont de doubles incidences favorables à l'environnement performantes en métal qui sont les produits client-spécifiques. les buissons de rapport bimétalliques utilisent la plaque d'acier à faible teneur en carbone en tant que processus de agglomération et de roulement de base de soutien et de métallurgie des poudres pour former un produit acier-cuivre sans plomb d'alliage de CuSn8Ni. Les matériaux dans ce produit satisfont à l'annuaire/au règlement/à règle de RoHS, dans certaines circonstances peuvent remplacer les produits JF800. les buissons de rapport bimétalliques ont une capacité porteuse élevée et une bonne usage-résistance. Son point faible est qu'il ne peut pas être employé sans lubrification d'huile. Dans les endroits où la lubrification d'huile est les buissons de rapport suffisants et bimétalliques ayez la représentation supérieure.


Notre équipe auxiliaire de ventes fournira le service en bronze de bagues pour chacun de vos besoins.



BIMETAL BUSHING

Réponse rapide


Une fois que nous recevons votre demande, nous vous contacterons, et le type qualifié par bagues coulissant sera recommandé à vous d'ici 24 heures.



Incidences sans plomb bimétalliques de plaine impériales et tailles métriques Bush avec Grooves.Thin-walled soutenant les incidences en métal, bimétalliques et en acier, bagues en bronze fritté sur commande de la porcelaine. Incidences simples bimétalliques de GGB aux solutions de rechange standard. Fabricant de rapport de baguage bimétallique | La bague en bronze en acier cylindrique Series.Cylindrical bague les rondelles de poussée, les bandes, ou les conceptions spéciales. Des matériaux agglomérés bimétalliques spécialisés de rapport de glissement de bagues (bagues en bronze soutenues par l'acier) avec les diverses configurations ont été assemblés comme guide de service gratuit pour machiner l'appui. Le site Web en ligne bronzegleitelager.com d'information de baguage bimétallique vous aidera en choisissant la bague et les incidences de glissement bimétalliques correctes pour vos applications avec les astuces utiles de conception.

Soutenant des formes sur commande : Les buissons et les plats cylindrique de glissement avec des dimensions non standard, RoHS ont adapté soutenir aux besoins du client l'associé de fabrication de designs.OEM pour les pièces faites sur commande, les composants et les produits bimétalliques de bagues

Les incidences bimétalliques peuvent manipuler des charges lourdes et des états de choc-chargement. Nos incidences bimétalliques ont des capacités anti-corrosives et sont faciles à installer, les rendant idéales pour des remplacements de secours.
Support de bagues acier au carbone ou en bronze de guide en métal et de bimétal

Buissons d'INCIDENCES BIMÉTALLIQUES, cannelures, trous d'huile, fentes, etc. cylindrique normaux. Acier enveloppé bimétallique avec la série en bronze - incidences de glissement métriques. Cliquez sur ici pour aller à notre bimétal en ligne a enveloppé les INCIDENCES BIMÉTALLIQUES de PLAINE de baguage en acier de catalogue ET LES PALIERS MANCHON ONT FAIT DEDANS… et spécificateur de rapport de fente de douille pour les bagues bimétalliques de série avec des produits de taille de pouce comprenant des téléchargements matériels de bagues.

Concevoir des renfoncements d'huile
Afin de lubrifier entièrement le buisson quand dans la représentation, les renfoncements avec la taille en tant que suivre sont recommandés. Ils devraient être fabriqués selon la norme ci-dessous si sans conditions spéciales.
Bush O.D Plus qu'à 14~22 22 ! 44 40~50 50~100 100~180
Lubrification du trou 3 3 3 6 7
Le trou de lubrification devrait être à partir du joint plat et du secteur de chargement et conçu facile-huile-pour alimenter aussi bien.



Épaisseur normale du bimétal de JF et de leurs tolérances
Épaisseur de tolérance 1 1,5 2 2,5 3 3,5 4 5
Épaisseur d'acier
support
0,6 1 1,4 1,9 2,3 2,8 3,2 4
Épaisseur de bronze
couche
0,4 0,5 0,6 0,6 0,7 0,7 0,8 1,0
Mur de Manufacturable
épaisseur
1+0,25
+0,15
1,5+0,25
+0,15
2+0,25
+0,15
2,5+0,25
+0,15
3+0,25
+0,15
3,5+0,25
+0,15
4+0,25
+0,15
4+0,25
+0,15
Mur manufacturé
épaisseur
1-0,025 1,5-0,03 2-0,035 2,5-0,04 3-0,045 3,5-0,05 4-0,055 4-0,06



Bimétal de JF JF baguant la composition chimique
Épaisseur de tolérance JF-800 JF-720 JF-700 JF-20
Cu Reste Reste Reste 0.7~1.3
Pb 9.0~11.0 21.0~27.0 26.0~33.0 -
Sn 9.0~11.0 3.0~4.5 0,5 17.5~22.5
Zn 0,5 0,5 0,5 -
P 0,1 0,1 0,1
Fe 0,7 0,7 0,7 0,7
Ni 0,5 0,5 0,5 0,1
Sb 0,2 0,2 0,2 -
AI - - -
SI - - - 0,7
Manganèse - - - 0,7
Ti - - - 0,2
Autre 0,5 0,5 0,5 0,5



JFBimetel Baguant les propriétés physiques
Propriétés physiques JF-800 JF-720 JF-700 JF-20
Pression de charge statique de maximum
N/mm2
150 130 120 100
Résistance à la traction
N/mm2
150 150 200 200
Vitesse maximale (huile) m/s 5 10 15 25
Coef de frottement (Oill) 0.06~0.14 0.06~0.16 0.08~0.16 0.08~0.17
Limite de picovolte
N/mm2 m/s
Graisse 2,8 2,8 2,5 -
Huile 10 10 8 6
« Sapphire Fatigue Calss Mpa 125 115 105 85

https://www.bronzegleitlager.com/supplier-314732-bimetal-bearing-bushes



Type : - À flasque
- Bronze solide
- Joint soudé
- Joint fendu
- Serrez la serrure
- Poudre métallique agglomérée/
- Le graphite a imbibé



Application



La bague bimétallique bénéficiera spécialement des transmissions et des freins de camion aussi bien que des applications de manipulation et de levage agricoles et mécaniques. Ils revendiquent une capacité de charge élevée et une résistance très bonne à la force de fatigue à températures élevées.

Les incidences bimétalliques peuvent manipuler des charges lourdes et des états de choc-chargement. Nos incidences bimétalliques ont des capacités anti-corrosives et sont faciles à installer, les rendant idéales pour l'urgence replacements.VIIPLUS est disponible avec le support d'acier inoxydable, d'acier au carbone, ou en bronze.

Des bagues sont faites de bronze soutenu en acier d'avance ont rayé des bagues et ont les couches suivantes :

  • Poudre en bronze d'agglomération : bonne résistance à l'usure et excellente portance.

  • Le support en acier donne la portance particulièrement élevée, excellente dissipation thermique.

  • Cuivrage 0.002mm, bonne résistance à la corrosion.

Les bagues à parois minces d'incidences bimétalliques sont disponibles avec le support d'acier inoxydable, d'acier au carbone, ou en bronze. Les bagues bimétalliques peuvent manipuler des charges lourdes et des états de choc-chargement. Nos incidences bimétalliques ont des capacités anti-corrosives et sont faciles à installer, les rendant idéales pour des remplacements de secours.



C'est un matériel de rapport bimétallique en quel alliage de cuivre d'aluminium d'alliage et comportent une structure de deux ou de trois-couche avec un support en acier. Cette structure, dont la force mécanique est haute, peut être employée dans des conditions lubrifiées et l'opération ultra-rapide/haut-charge.



Il peut être fait à partir d'un grand choix de différents matériaux, selon l'application, les conditions d'utilisation, et la lubrification.

La capacité de charge peut être améliorée par les trous d'huile, cannelures, etc., selon des états de lubrification. Dans certains cas, une incidence sèche peut également être utilisée dans des conditions lubrifiées.

Bagues de rouleau de transporteur



Viiplus offre une large gamme de tailles, de formes, et de matériaux dans des incidences monométallistes et bimétalliques. Les incidences de bimétal et en métal offrent l'excellente résistance à la corrosion dans des applications extérieures industrielles et dans l'eau, marine, et les environnements marins.



Quelles sont les incidences et les bagues bimétalliques ?



L'incidence bimétallique est l'un des systèmes de lubrification de rapport, le produit est le dos en acier à faible teneur en carbone de haute qualité comme substrat, l'alliage en bronze sur la surface, par des plusieurs agglomération et densité à hautes températures et a roulé l'enroulement de cuivre et en acier de bande bimétallique, approprié à la charge moyenne et à haute impression sous le buisson et la rondelle de poussée et ainsi de suite beaucoup de genres d'UTILISATIONS.

Des bagues de rapport bimétalliques se composent de deux bandes en métal, en deux matériaux différents ; Le premier est normalement en acier inoxydable en acier/en bronze/soutenu avec le bas frottement et l'excellente résistance à l'usure.

  • Individu coulissant bimétallique de JF800 Oilless lubrifiant soutenant la bague

  • Lubrification conventionnelle de poudre en bronze de l'acier JF800 + d'avance



Caractéristique



Les buissons de rapport en acier en bronze bimétalliques d'Oilless, ont dédoublé Bush soutenant la bague bimétallique oilless de haute qualité en métal JF800 de buisson bimétallique fait sur commande du composé CuPb10Sn10 de taille de norme VSB-80

  • Incidence de glissement composée enveloppée

  • acier/bronze Cuivre-plaqués ou plaque en fer blanc

  • Bas-entretien

  • Avec des poches de lubrification

Le support en acier donne la portance particulièrement élevée, excellente dissipation thermique. La poudre en bronze fritté donne la bonne résistance à l'usure et l'excellente portance. Le cuivrage a la bonne résistance à la corrosion.





Incidence bimétallique avec le support en acier et le recouvrement en bronze

Composition de rapport sans plomb avec des creux comme réservoir pour la graisse, aussi disponible sans creux

Capacité de charge élevée, résistance très bonne à la force de fatigue à températures élevées

Adapté aux conditions de fonctionnement dures

Particulièrement approprié aux charges spécifiques élevées avec le mouvement de oscillation et basse fréquence

L'amende a tourné des axes appropriés



baguage de l'application



Application typique



Ce matériel est recommandé pour être employé dans la vitesse moyenne et la condition de charge moyenne avec la lubrification de pétrole ou de graisse. Il est très utilisé pour des embouts à rotule de moteur, le baguage de cheville ouvrière, des rouleaux de train d'atterrissage, des yeux de tige de cylindre hydraulique des machines de construction, et des incidences communes sphériques des machines agricoles. Puisque ce matériel est avec l'avance, on ne permet pas aux les pièces spécifiques d'être employé selon de certains lois ou règlements. Très utilisé dans la boîte de direction comme industrielle des véhicules à moteur et commune, la direction assistée, les buissons de pédale, les buissons de cheville ouvrière, les pivots de porte à rabattement arrière, la manipulation mécanique, l'équipement de levage, les moteurs hydrauliques, les machines agricoles, etc.

  • Bague de chariots élévateurs

  • Bague de camions de palette

  • Tend le cou les buissons en bronze

  • Excavatrices soutenant le bronze



Données techniques



Limite de charge dynamique

² de 60N/mm

Charge statique

² de 120N/mm

coefficient de friction

0.08~0.2

Limite de picovolte

² *m/s de 2.8N/mm

Max Speed

>2m/s

Temp.limit

-40°C~+250°C







Buissons de rapport bimétalliques.

Propriétés



  • Pour la capacité de charge élevée et le mouvement de oscillation, aussi bien que pour la charge approximative d'opération et de température. Lubrification de longue durée en raison de stockage de lubrifiant.



Matériaux



  • L'acier de matériel de support cuivre-a plaqué/étampé

  • Glissement de layerCuPb10Sn10



Détails de tolérance



  • Logement ØH7

  • Baguage intérieur-Ø après mountingH9

  • Axe tolerancef7 à h8



Entretien



  • est une incidence de glissement de composé de bas-entretien, mais la lubrification primaire est nécessaire. La lubrification de pétrole ou de graisse est possible. En raison des stockages solides de lubrifiant, dégagements de lubrification sont réduits à un minimum !







Buissons de rapport bimétalliques.



























Taille bimétallique de bagues





Taille JF800 de rapport bimétallique et table convenable de tolérance



d



D


Bien
Épaisseur






O.D.
Tolérance




l.D. (H8)
Tolérance




H7
Logement du trou




f7 Joumal
Diamètre



f1



F2



L0-0.40

10

15

20

25

30

40

50

60

80

90

100

10

12











1

12 +0,065
+0,030

10 +0,022
-0,000

12 +0,018

10 -0,013
-0,000

0,5

0,3

1010

1015

1020

















12

14

14 +0,065
+0,030

12 +0,027
-0,000

14 +0,018

12 -0,016
-0,000

0,5

0,3

1210

1215

1220

















14

16

16 +0,065
+0,030

14 +0,027
-0,000

16 +0,018

14 -0,016
-0,000

0,5

0,3

1410

1415

1420

















15

17

17 +0,065
+0,030

15 +0,027
-0,000

17 +0,018

15 -0,016
-0,000

0,5

0,3

1510

1515

1520

















16

18

18 +0,075
+0,035

16 +0,027
-0,000

18 +0,018

16 -0,016
-0,000

0,8

0,4

1610

1615

1620

















18

20

20 +0,075
+0,035

18 +0,033
-0,000

20 +0,021

18 -0,016
-0,000

0,8

0,4

1810

1815

1820

1825















20

23



1,5

23 +0,075
+0,035

20 +0,033
-0,000

23 +0,021

20 -0,033
-0,000

0,8

0,4

2010

2015

2020

2025















22

25

25 +0,075
+0,035

22 +0,033
-0,000

25 +0,021

22 -0,033
-0,000

0,8

0,4

2210

2215

2220

2225















24

27

27 +0,075
+0,035

24 +0,033
-0,000

27 +0,021

24 -0,033
-0,000

1,0

0,5

2410

2415

2420

2425

2430













25

28

28 +0,075
+0,035

25 +0,033
-0,000

28 +0,021

25 -0,033
-0,000

1,0

0,5



2515

2520

2525

2530













26

30













2

30 +0,075
+0,035

26 +0,033
-0,000

30 +0,021

26 -0,033
-0,000

1,0

0,5



2615

2620

2625

2630













28

32

32 +0,085
+0,045

28 +0,033
-0,000

32 +0,025

28 -0,033
-0,000

1,0

0,5



2815

2820

2825

2830

2840











30

34

34 +0,085
+0,045

30 +0,039
-0,000

34 +0,025

30 -0,039
-0,000

1,2

0,6



3015

3020

3025

3030

3040











32

36

36 +0,085
+0,045

32 +0,039
-0,000

36 +0,025

32 -0,039
-0,000

1,2

0,6



3215

3220

3225

3230

3240











35

39

39 +0,085
+0,045

35 +0,039
-0,000

39 +0,025

35 -0,039
-0,000

1,2

0,6





3520

3525

3530

3540

3550









38

42

42 +0,085
+0,045

38 +0,039
-0,000

42 +0,025

38 -0,039
-0,000

1,2

0,6





3820

3825

3830

3840

3850









40

44

44 +0,085
+0,045

40 +0,039
-0,000

44 +0,025

40 -0,039
-0,000

1,2

0,6





4020

4025

4030

4040

4050









45

50















2,5

50 +0,085
+0,045

45 +0,039
-0,000

50 +0,025

45 -0,039
-0,000

1,5

1,0







4525

4530

4540

4550









50

55

55 +0,100
+0,055

50 +0,039
-0,000

44 +0,030

50 -0,039
-0,000

1,5

1,0









5030

5040

5050

5060







55

60

60 +0,100
+0,055

55 +0,046
-0,000

60 +0,030

55 -0,046
-0,000

1,5

1,0









5530

5540

5550

5560







60

65

65 +0,100
+0,055

60 +0,046
-0,000

65 +0,030

60 -0,046
-0,000

1,5

1,0









6030

6040

6050

6060







65

70

70 +0,100
+0,055

65 +0,046
-0,000

70 +0,030

65 -0,046
-0,000

1,5

1,0









6530

6540

6550

6560







70

75

75 +0,100
+0,055

70 +0,046
-0,000

75 +0,030

50 -0,046
-0,000

1,5

1,0









7030

7040

7050

7060

7080





75

80

80 +0,100
+0,055

75 +0,046
-0,000

80 +0,035

75 -0,046
-0,000

1,5

1,0









7530

7540

7550

7560







80

85

85 +0,100
+0,070

80 +0,054
-0,000

85 +0,035

80 -0,054
-0,000

1,5

1,0











8040

8050

8060

8080





84

90







3

90 +0,120
+0,070

84 +0,054
-0,028

90 +0,035

84 -0,054
-0,000

1,8

1,2











8440

8450

8460

8480





89

95

95 +0,120
+0,070

89 +0,054
-0,028

95 +0,035

89 -0,054
-0,000

1,8

1,2











8940

8950

8960

8980





94

100

100 +0,120
+0,070

94 +0,054
-0,028

100 +0,035

94 -0,054
-0,000

1,8

1,2













9450

9460

9480





99

105

105 +0,120
+0,070

99 +0,054
-0,028

105 +0,035

99 -0,054
-0,000

1,8

1,2













9950

9960

9980





104

110

110 +0,120
+0,070

104 +0,054
-0,028

110 +0,035

104 -0,054
-0,000

1,8

1,2













10450

10460

10480





109

115

115 +0,120
+0,070

109 +0,054
-0,028

115 +0,035

109 -0,054
-0,000

1,8

1,2













10950

10960

10980





114

120

120 +0,120
+0,070

114 +0,054
-0,028

120 +0,040

114 -0,054
-0,000

1,8

1,2













11450

11460

11480





119

125

125 +0,170
+0,100

119 +0,054
-0,028

125 +0,040

119 -0,054
-0,000

1,8

1,2













11950

11960

11980





123

130

3,5





















130 +0,170
+0,100

123 +0,054
-0,028

1130 +0,040

123 -0,054
-0,000

2

1,5













12350

12360

12380



123100

128

135

135 +0,170
+0,100

128 +0,063
-0,028

135 +0,040

128 -0,063
-0,000

2

1,5













12850

12860

12880



128100

133

140

140 +0,170
+0,100

133 +0,063
-0,028

140 +0,040

133 -0,063
-0,000

2

1,5













13350

13360

13380



133100

138

145

145 +0,170
+0,100

138 +0,063
-0,028

145 +0,040

138 -0,063
-0,000

2

1,5















13860

13880



138100

143

150

150 +0,170
+0,100

143 +0,063
-0,028

150 +0,040

143 -0,063
-0,000

2

1,5















14360

14380



143100

148

155

155 +0,170
+0,100

148 +0,063
-0,028

155 +0,040

148 -0,063
-0,000

2

1,5















14860

14880



14890

153

160

160 +0,170
+0,100

153 +0,063
-0,028

160 +0,040

153 -0,063
-0,000

2

1,5















15360

15380



15390

158

165

165 +0,170
+0,100

158 +0,063
-0,028

165 +0,040

158 -0,063
-0,000

2

1,5















15860

15880



158100

163

170

170 +0,170
+0,100

163 +0,063
-0,028

170 +0,040

163 -0,063
-0,000

2

1,5















16360

16380



163100

168

175

175 +0,170
+0,100

168 +0,063
-0,028

175 +0,040

168 -0,063
-0,000

2

1,5















16860

16880



168100

173

180

180 +0,170
+0,100

173 +0,063
-0,028

180 +0,040

173 -0,063
-0,000

2

1,5















17360

17380



173100















Légende



Les dimensions spéciales sont disponibles sur demande

Obtenez dans le contact…

Vous pouvez employer notre « forme d'enquête » pour nous contacter. Un de notre équipe de ventes vous contactera immédiatement.
