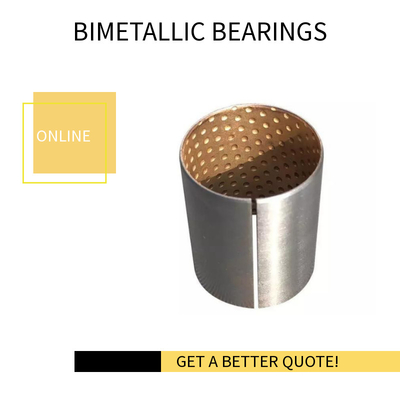

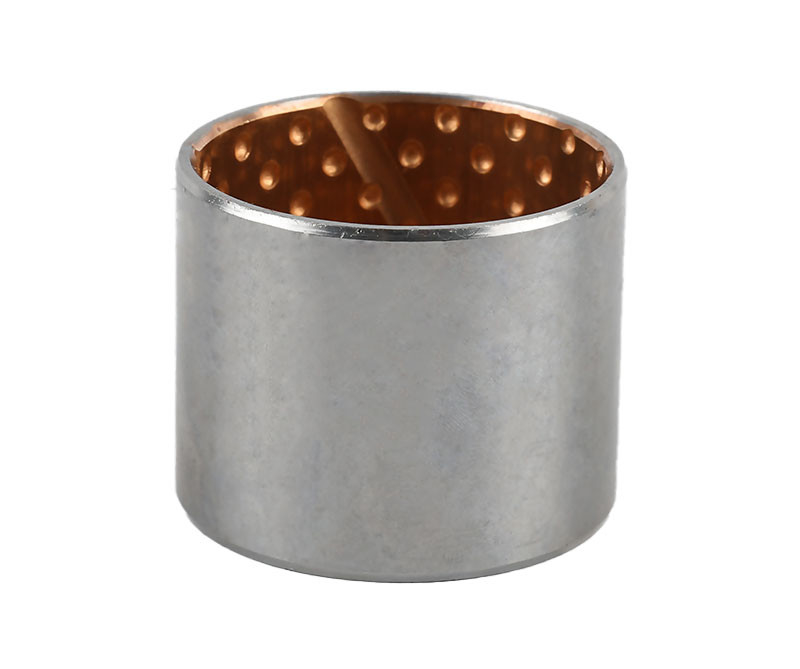

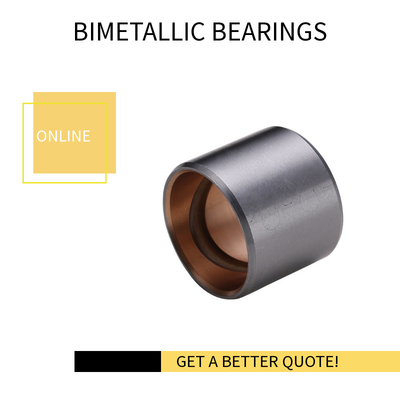

Le roulement bimetallique à manches en acier-720 est une solution de roulement haute performance conçue pour fournir une résistance à l'usure et une durabilité supérieures dans un large éventail d'applications industrielles.La construction bimetallique combine la résistance et la rigidité de l'acier avec les propriétés d'auto-lubrification d'un alliage métallique plus doux, ce qui donne lieu à un roulement capable de supporter de lourdes charges, des vitesses élevées et même des mouvements oscillants ou réciproques.

La coque en acier extérieur de ce roulement assure l'intégrité structurelle et résiste à la déformation sous pression, tandis que la doublure bimetallique intérieure assure unesurface à faible frottement pour mouvement rotatifCette combinaison de matériaux permet au roulement de fonctionner efficacement dans des environnements exigeants, réduisant l'usure et les besoins en maintenance.

Le roulement bimetallique à manchon en acier-720 convient à des applications telles que les équipements de construction, les machines lourdes,et autres milieux industriels où la durabilité et la fiabilité sont essentiellesSa capacité à supporter des conditions extrêmes et à maintenir des performances constantes sur de longues périodes en fait un choix rentable pour de nombreuses industries.

En plus de ses caractéristiques de performances supérieures, le roulement bimetallique à manchon en acier-720 est également facile à installer et à entretenir.Sa conception compacte et ses dimensions standard permettent un remplacement rapide dans les équipements existants, en minimisant les temps d'arrêt et en maximisant la productivité.

En général, the Steel Sleeve Bushings Bimetallic Bearing-720 is a reliable and robust bearing solution that offers exceptional value for money for any industrial application requiring a durable and high-performance bearing.

Le boîtier à manches en acier 720 est un boîtier coulissant en bimetal avec des barres d'acier et du CuPb24Sn4 frité comme couche coulissante de surface.

En raison de leurs caractéristiques de performances élevées et de leur longue durée de vie sous faible fatigue du matériau et de leur grande élasticité, ils conviennent aux vitesses et charges moyennes.720 arbustes coulissants sont utilisés dans les industries de la construction et des machines agricoles.
Télécharger le catalogue des manches de boîtiers en acierLes roulements bi-métalliques CUPB30

Structure de boîtier à manches en acier bimétallique

Résistance en acier et revêtement en alliage de bronze

Composition de la coque en acier bimétallique

• Acier + alliage de bronze CuPb24Sn4

Les roulements en acier à manches en bimetalles-720

• Particulièrement adapté aux charges spécifiques élevées avec mouvement oscillant et basse fréquence.
• Applicable dans des conditions de fonctionnement difficiles.
• Haute capacité de charge, très bonne résistance à la fatigue à des températures plus élevées.

Bimétal de l'acier à manches -720 Données techniques

Application typique de la bousculade bimetallique-720

Des roulements bimataux CuPb24Sn4Il est largement utilisé dans les moteurs à grande vitesse, les moteurs à charge lourde, l'arbre principal et la boîte de vitesses, etc.

Choisissez vos roulements bimetalliques

Les roulements bimetalliques sont adaptés à des conditions de rotation et d'oscillation dans des conditionscharge élevée, moyennes etvitesse élevéeDans l'application réelle, différentes couches d'alliage peuvent être frottées sur la surface selon différentes conditions de travail.Les produits de la série FB08G sont dérivés de cetteLa structure du matériau, le champ d'application et les paramètres techniques sont résumés comme suit:

Données pertinentes	Données	Le roulement bimetallique -800	Le roulement bimetallique -720	Le roulement bimetallique -700	Le roulement bimetallique -20
	Matériel	Acier au carbone /acier+CuPb10Sn10	Acier au carbone /acier+CuPb24Sn4	Acier au carbone /acier+CuPb24Sn	Acier au carbone /acier+AlSn20Cu
Outre les produits standard figurant dans le catalogue, des produits non standard peuvent également être fournis ou commandés selon les exigences du client.
Application du projet		Le produit à roulement bimetallique-800 convient aux moteurs automobiles, aux machines de construction, aux machines agricoles, etc.	Le produit bimetalles-720 est adapté aux arbres principaux et engrenages de transmission des moteurs à combustion interne à grande vitesse et lourds.	Le produit Bimetal Bushings-700 est adapté aux roulements de roulement à grande vitesse et lourds de l'arbre principal et des roulements de raccordement des moteurs à combustion interne.	Le produit bimetalles-20 est adapté aux roulements d'arbre principal et de barres de raccordement des moteurs à combustion interne, des compresseurs d'air et des réfrigérateurs.
Charge dynamique maximale P N/mm2		140	120	120	90
Vitesse maximale de la ligne V m/s	Graisse	2.5	2.5	2.5	Je ne sais pas.
Valeur max.PV N/mm2·m/s		2.8	2.8	2.8	Je ne sais pas.
Coefficient de frottement u		0.05 à 0.15	0.05 à 0.15	0.05 à 0.15	Je ne sais pas.
Vitesse maximale de la ligne V m/s	Le fluide	5	10	10	15
Valeur max.PV N/mm2·m/s		10	10	10	8
Coefficient de frottement u		0.04 à 0.12	0.04 à 0.12	0.04 à 0.12	0.04 à 0.12
Température maximale °C	Lubrification par graisse	150	150	150	150
	Lubrification par fluide	250	250	250	250
Diamètre de l'arbre correspondant	Dureté HRC	≥ 53	≥ 48	≥ 45	≥ 270
	Roughness (graisseuse)	0.32 à 0.63	0.16 à 0.63	0.16 à 0.63	0.16 à 0.63
Dureté de la couche d'alliage HB		60 à 90	45 à 70	40 à 60	30 à 40
Conductivité thermique W/mk		47	60	60	47
Coefficient de dilatation linéaire (axiale)		18 × 10- 6- Je ne sais pas.	18 × 10- 6- Je ne sais pas.	19 × 10- 6- Je ne sais pas.	18 × 10- 6- Je ne sais pas.

Tableau des dimensions de tolérance standard
