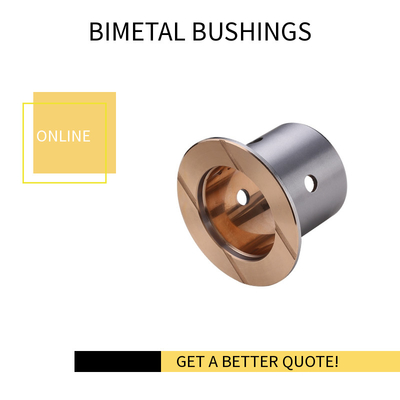

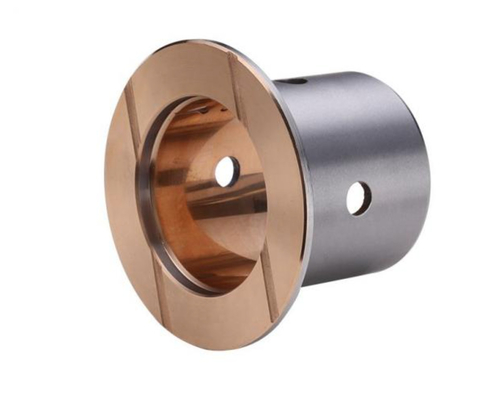

Les incidences composées bimétalliques de JF emploient l'acier à faible teneur en carbone de haute qualité comme matrice, et la surface est agglomérée avec les alliages de cuivre de bas-frottement (CuPb10Sn10, CuPb6Sn6Zn3, CuPb24Sn4, CuPb30, AlSn20Cu, CuSn8Ni) comme couche résistante à l'usure de l'incidence.

La surface d'alliage de cuivre peut être employée selon types de conditions de travail les divers des pattes d'araignée, des trous d'huile, des poches d'huile, de besoin etc. d'être traité pour adapter aux occasions où il n'est pas possible de continuer à réapprovisionner en combustible ou il est difficile de réapprovisionner en combustible. Le matériel peut obtenir la bonne force commune et la meilleure portance par l'agglomération secondaire et l'extrusion secondaire.

INCIDENCES BIMÉTALLIQUES CUPB30 CATALOG.pdf de bague de téléchargement de catalogue en acier de douille

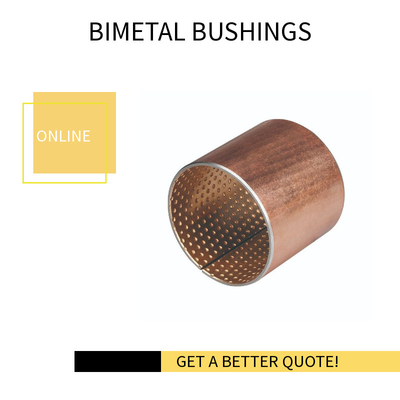

Des incidences auto-lubrifiantes bimétalliques, soutenant des buissons et des rondelles de poussée sont faites en acier à faible teneur en carbone de haute qualité et poudre en bronze fritté. La surface convient à la rotation et aux mouvements de oscillation sous la charge élevée et à vitesse réduite. Elle a les caractéristiques du bas coefficient de frottement, de la bonne résistance à l'usure, de la longue durée de vie et de la bonne représentation d'anti-saisie.

Matériel de baguage en acier bimétallique de douille : CuSn10Pb10

1. L'alliage en cuivre/aluminium-avance a aggloméré la couche, comme la couche fonctionnante de l'incidence, fournit la bonne représentation de lubrification, et a la bonne résistance de fatigue et la résistance de saisie.

2. L'embase en acier à faible teneur en carbone fournit la fonction de portance et de transfert de chaleur.

Composition Bearing-800 chimique bimétallique

Données Bearing-800 techniques bimétalliques

Usinage intérieur bimétallique du trou Bushing-800 et tolérance non-assimilable par machine d'épaisseur

Choisissez votre forme de poche d'huile

Choisissez votre forme de boucle

Application Bushing-800 bimétallique

Machines de construction : bagues courantes de rouleau de mécanisme de châssis, remorquant des bagues de roue, bagues de tendeur ;

Industrie automobile : bagues d'axe d'équilibre, bagues de goupille en acier, bagues principales d'axe d'articulation de direction, bagues de bielle, bagues de bras de balancier de valve, bagues d'arbre à cames, bagues différentielles, bagues de boîte de vitesse, buissons principaux de moteur à combustion interne, rondelles de poussée ;

aussi bien que des plats de côté de pompe à plongeur, des plats de côté de pompe à engrenages, etc.

Choisissez vos incidences bimétalliques matérielles - les bagues relatives

Les incidences bimétalliques conviennent aux états tournants et de basculages de mouvement sous la charge, le milieu et la grande vitesse élevés. Dans l'application réelle, différentes couches d'alliage peuvent être agglomérées sur la surface selon différentes conditions de travail. Les JF-800, JF-720, JF-700, JF-20, série de FB08G des produits sont dérivés de ceci. La structure matérielle, le champ d'application et les paramètres techniques sont récapitulés comme suit :

Données appropriées	Données	BimetallicBearing -800	BimetallicBearing -720	BimetallicBearing -700	BimetallicBearing -20
	Matériel	Acier au carbone /Steel +CuPb10Sn10	Acier au carbone /Steel +CuPb24Sn4	Acier au carbone /Steel +CuPb24Sn	Acier au carbone /Steel +AlSn20Cu
En plus des produits standard montrés dans le catalogue, des produits non standard peuvent également être fournis ou commandés selon les besoins des clients.
Application		Le produit bearing-800 bimétallique convient aux moteurs d'automobile, aux machines de construction, aux machines agricoles, etc.	Le produit bushings-720 bimétallique convient aux axes de moteur à combustion interne ultra-rapide et résistant et aux engrenages de transmission principaux.	Le produit bushings-700 bimétallique convient à l'axe principal de moteur à combustion interne ultra-rapide et résistant et aux incidences de bielle.	Le produit bushings-20 bimétallique convient aux incidences d'axe principal et de bielle des moteurs à combustion interne, des compresseurs d'air et des réfrigérateurs.
Charge dynamique maximum P N/mm2		140	120	120	90
Ligne vitesse maximale V m/s	Graisse	2,5	2,5	2,5	--
Valeur de Max.PV N/mm2·m/s		2,8	2,8	2,8	--
Coefficient de frottement u		0.05~0.15	0.05~0.15	0.05~0.15	--
Ligne vitesse maximale V m/s	Fliud	5	10	10	15
Valeur de Max.PV N/mm2·m/s		10	10	10	8
CoefficiCoefficient du frottement u		0.04~0.12	0.04~0.12	0.04~0.12	0.04~0.12
℃ de température maximale	Lubrification de graisse	150	150	150	150
	Lubrification liquide	250	250	250	250
Diamètre assorti d'axe	Dureté HRC	≥53	≥48	≥45	≥270
	Rugosité	0.32~0.63	0.16~0.63	0.16~0.63	0.16~0.63
Dureté HB de couche d'alliage		60~90	45~70	40~60	30~40
Conduction thermique W/mk		47	60	60	47
Coefficient d'expansion linéaire (axiale)		18×10-6/K	18×10-6/K	19×10-6/K	18×10-6/K
