Le palier bimétallique, construit avec un alliage CuSn10Pb10, offre des performances exceptionnelles dans une gamme d'applications industrielles grâce à sa taille personnalisée et à ses propriétés matérielles uniques. L'alliage CuSn10Pb10, un type d'alliage de palier à base d'étain, possède une résistance élevée, une bonne résistance à l'usure et une excellente résistance à la corrosion, ce qui le rend adapté aux environnements exigeants.
La taille personnalisée du palier bimétallique garantit qu'il s'adapte parfaitement à votre équipement ou machine spécifique. Que vous ayez besoin d'un palier avec des dimensions uniques ou une épaisseur spécifique, nous pouvons fournir une solution personnalisée pour répondre à vos besoins.
La combinaison de l'alliage CuSn10Pb10 et de la taille personnalisée fait du palier bimétallique un composant polyvalent et fiable. Il peut résister à des charges élevées, résister à l'usure et fonctionner en douceur dans diverses conditions. Que vous recherchiez un palier pour des machines lourdes, des composants automobiles ou d'autres applications industrielles, notre palier bimétallique avec l'alliage CuSn10Pb10 et une taille personnalisée est un excellent choix.


Bagues de palier bimétalliques | Paliers composites bimétalliques | Fournisseur professionnel

Bagues de palier bimétalliquesLes bagues bimétalliques sont composées de deux bandes métalliques, fabriquées à partir de deux matériaux différents ; le premier est normalement en acier, le second est normalement en alliage contenant du cuivre qui, couplé à la bande d'acier, agit comme un revêtement interne. De plus, certaines tailles ont également un trou de relubrification externe.

La construction particulière de ces bagues leur confère une bonne résistance à l'usure, en particulier à vitesse moyenne avec une charge moyenne, ou à basse vitesse avec une charge élevée.


Caractéristiques structurelles et applications

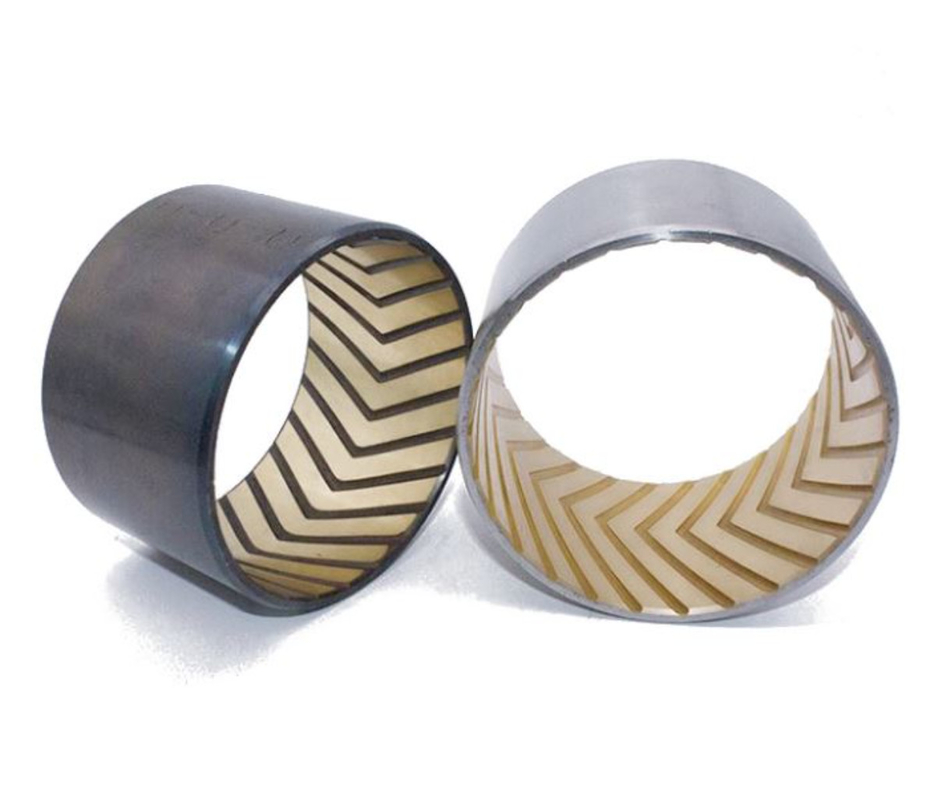

Les Bagues de palier bimétalliques sont supportées par de l'acier à faible teneur en carbone de haute qualité avec un alliage étain-plomb-bronze (CuSn10Pb10) fritté sur sa surface. Pour réduire efficacement l'abrasion, sa surface en alliage peut être usinée avec des canaux d'huile à billes pour faciliter le stockage de l'huile. Si nécessaire, il peut être recouvert de cuivre ou d'étain sur le dos en acier. Cela peut être appliqué à des conditions de charge intermédiaires avec une vitesse de fonctionnement intermédiaire ou élevée et des conditions avec une énorme charge de choc. Dans les applications mécaniques, une bague bimétallique est utilisée pour fabriquer des bagues enroulées, des rondelles de butée et des arbustes en reliant le niveau de la tige d'un moteur à gaz.


Composition chimique de l'alliage CuPb10Sn10 ( % ) :


Fournisseurs de bagues de palier bimétalliques | Prix d'usine de haute qualité‎




Les bagues de palier bimétalliques sont fabriquées en acier à faible teneur en carbone de haute qualité comme substrat, et la surface est frittée avec des alliages de cuivre à faibles caractéristiques de frottement (CuPb10Sn10, CuPb6Sn6Zn3, CuPb24Sn4, CuPb30, AlSn20Cu, CuSn8Ni) comme couche résistante à l'usure du palier. Divers types de rainures d'huile, de trous d'huile, etc. sont traités pour s'adapter aux occasions où il est impossible de continuer ou difficile de faire le plein. Le matériau peut obtenir une très bonne résistance à la jonction et la meilleure capacité de charge grâce au frittage secondaire et à l'extrusion secondaire.

L'application comprend la suspension d'équilibrage de camions lourds, le rouleau de chenille de bulldozer, le châssis de camion CTC. Il s'agit d'un type de bague avec une charge élevée et une faible vitesse, avec une large application.


Caractéristique

·Palier bimétallique avec base en acier et couche de bronze fritté
·Particulièrement adapté aux charges spécifiques élevées avec un mouvement oscillatoire et une basse fréquence.
·Robuste
·Charge utile élevée, très bonne résistance à la fatigue à des températures plus élevées


Bagues de palier bimétalliques avec de l'acier à faible teneur en carbone de haute qualité comme matrice, frittage de surface avec des caractéristiques de faible frottement dans l'alliage de cuivre (CuPb10Sn10, CuPb6Sn6Zn3, CuPb24Sn4, CuPb30, AlSn20Cu, CuSn8Ci) comme couche d'usure du palier, le cuivre de surface en alliage peut être traité en fonction des conditions de travail de divers types de réservoirs d'huile, de trous d'huile, etc.

La couche de bronze sans plomb supportée par l'acier bimétallique offre des charges spécifiques élevées, une excellente résistance à la fatigue sous application de charge dynamique et de choc, des performances supérieures sous mouvement oscillatoire, des renfoncements et des rainures dans la garniture de la bague fournissent un réservoir de graisse et permettent ainsi des intervalles de relubrification prolongés.


Forme de la rainure d'huile




Forme des boucles





Données techniques


La surface interne des Bagues de palier bimétalliques peut contenir différents types de canaux pour répondre aux différents types d'applications et aux conditions de lubrification dans lesquelles les bagues peuvent être utilisées.


Disponibilité


Formes de paliers disponibles en dimensions standard

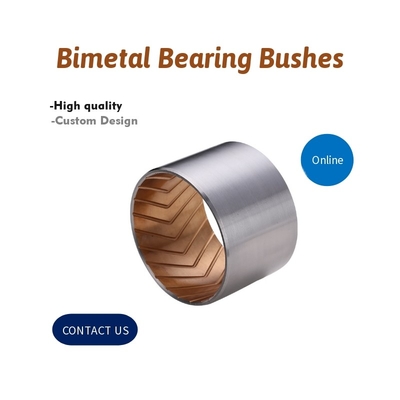

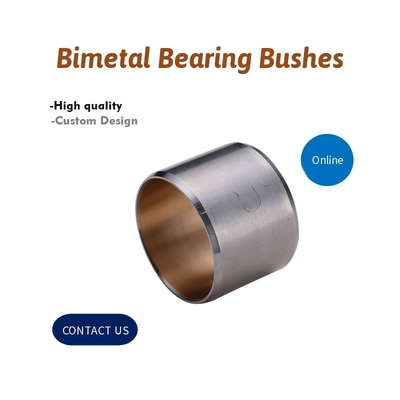

·Bagues cylindriques

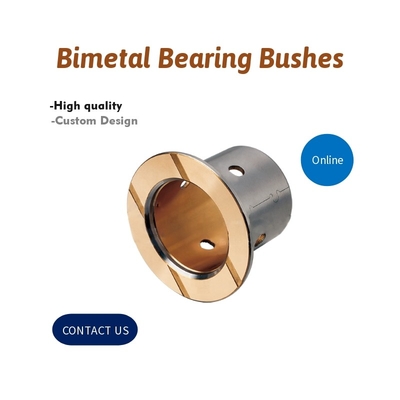

·Bagues à bride
·Rondelles de butée
·Rondelles à bride
·Plaques coulissantes

Formes de paliers fabriquées sur commande : bagues cylindriques et plaques coulissantes avec des dimensions non standard, conceptions de paliers personnalisées

En plus des produits standard de Bagues de palier bimétalliques , des produits de Bagues de palier bimétalliques non standard peuvent être proposés ou commandés sur demande



Performance de fonctionnement

Application

Les principales applications dans lesquelles les bagues bimétalliques sont utilisées sont les suivantes :

· automobile (moteurs, embrayages, châssis, châssis, changeurs de pneus, etc ...)
· machines agricoles ;
· équipements de levage (grues hydrauliques, plates-formes élévatrices, etc ...)
· pompes
· compresseurs
· etc.



Applications typiques

Ce matériau de Bagues de palier bimétalliques est recommandé pour une utilisation à des vitesses moyennes et des charges moyennes avec une lubrification à l'huile ou à la graisse. Il est largement utilisé pour les extrémités de bielles de moteur, les manchons de pivot, les rouleaux de châssis, les œillets de vérin hydraulique dans les engins de chantier et les paliers articulés pour les machines agricoles.


Notre service

1. Nous pouvons produire des dimensions non standard selon vos exigences ;

2. Prix compétitif

3. Haute qualité

4. Dessin ou échantillons du client acceptés

5. Petite commande acceptée

6. Choisissez le paquet différent selon vos besoins

7. Personnalisez les marques en fonction de vos besoins




Bienvenue à nous contacter !
Si vous avez des questions, n'hésitez pas à nous contacter, vous êtes toujours les bienvenus, merci !
