| Nom De Marque: | VIIPLUS |
| Numéro De Modèle: | POMPE ET BAGUAGE LIQUIDE D'ÉQUIPEMENT |
| Nombre De Pièces: | Négociables |
| Prix: | négociable |
| Conditions De Paiement: | T / T, Western Union |
| Capacité à Fournir: | bague bimétallique de moulage, Chine, fabricants, fournisseurs, usine, individu en gros et métrique |
Les bagues de palier bimétalliques pour vannes et pompes, pièces de transmission par engrenages sont des composants de précision qui répondent aux normes de qualité les plus élevées, comme en témoigne leur certification ISO 9001. Ces bagues sont spécialement conçues pour être utilisées dans les vannes et les pompes, ainsi que dans les systèmes de transmission par engrenages, où elles jouent un rôle crucial pour assurer un fonctionnement souple et efficace.
La construction bimétallique de ces bagues de palier combine la résistance et la durabilité d'un métal avec la lubrification et la résistance à l'usure d'un autre. Cette combinaison unique de propriétés permet aux bagues de résister aux charges et aux contraintes élevées associées au fonctionnement des vannes et des pompes, ainsi qu'aux exigences rigoureuses des systèmes de transmission par engrenages.
La certification ISO 9001 garantit que ces bagues de palier sont fabriquées conformément aux systèmes de gestion de la qualité reconnus internationalement. Cela garantit une qualité, une fiabilité et des performances constantes des produits, donnant aux clients la certitude qu'ils reçoivent les meilleurs produits possibles pour leurs applications.
En plus de leurs performances supérieures, ces bagues de palier bimétalliques pour vannes et pompes, pièces de transmission par engrenages sont également conçues pour faciliter l'installation et la maintenance. Leur conception ajustée avec précision assure une connexion sûre et fiable, tandis que leur construction durable minimise le besoin de remplacements ou de réparations fréquents.
Dans l'ensemble, les bagues de palier bimétalliques pour vannes et pompes, pièces de transmission par engrenages certifiées ISO 9001 sont une solution de haute qualité pour améliorer les performances et la fiabilité des systèmes de vannes et de pompes, ainsi que des systèmes de transmission par engrenages.
Fabricant et stockistede bagues de transmission par engrenagesetpaliers.viiplus est une entreprise de conception professionnelle, fabrication et vente de paliers autolubrifiants pour pompes et équipements fluides. Toutes sortes de pompes hydrauliques, de moteurs hydrauliques et autres séries de lubrification automatique en polymère, de chemises, de bacs de distribution d'huile et d'autres pièces.
Le palier bimétallique JF800 est une plaque d'acier à faible teneur en carbone comme matériau de base, avec un frittage de surface CuPb10Sn10 ou CuSn6Zn6Pb3 produits en alliage de cuivre et d'acier. Le produit est l'un despaliers les plus puissantscapacité du palier à double alliage, la bague et la garniture de pont d'équilibre des véhicules lourds ; La roue motrice d'un bulldozer ;
Bague de plaque d'acier automobile, utilisez tous ce produit. Il s'agit d'une sorte de palier lisse à charge élevée et à basse vitesse qui est largement utilisé. Matériau de la couche d'alliage :
CuPb10Sn10 ou CuSn6Zn6Pb3
Pression de roulement maximale : 65N/mm2
Température de service maximale : 260℃
Dureté de la couche d'alliage : HB70~100
| BAGUES BIMÉTALLIQUES | BAGUES BIMÉTALLIQUES | BAGUES BIMÉTALLIQUES | BAGUES BIMÉTALLIQUES | BAGUES BIMÉTALLIQUES | BAGUES BIMÉTALLIQUES | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | |
| Cu | tolérance | tolérance | tolérance | tolérance | tolérance | 0.7~1.3 |
| Pb | 9.0~11.0 | 21.0~27.0 | 2.0~4.0 | 0.1 | 0.1 | - |
| Sn | 9.0~11.0 | 3.0~4.5 | 5.0~7.0 | 9.0~10.0 | 6.0~6.8 | 17.5~22.5 |
| Zn | 0.5 | 0.5 | 5.0~7.0 | 0.3 | 0.3 | - |
| P | 0.1 | 0.1 | 0.1 | 0.1 | 0.1~0.3 | - |
| Fe | 0.5 | 0.7 | 0.6 | 0.5 | 0.6 | 0.7 |
| Ni | 0.5 | 0.3 | 0.3 | 0.5 | 0.5 | 0.1 |
| Al | - | - | - | - | - | tolérance |
| Autre | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| composition de l'alliage | dureté de l'alliage | norme internationale |
| CuPb10Sn10 | 80~120HB | JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLEVITE F100. |
| CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. Low Friction Bushing SY. GLYCO66. ACL F100 | ||
| CuPb24Sn4 | 45~70HB | JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. Clacie rsx. ACL F250 |
| CuPb6Sn6Zn3 | 70-100HB | DIN17670 |
| CuSn10 | 70-100HB | DIN G-CuSn10 ;BS PB1 |
| CuSn6.5P | 70-100HB | DIN CuSn6(2.1020) ; JIS H3110 |
| AlSn20Cu | 30~40HB | JIS-AJL. SAE-783. GLYCO74. Low Friction Bushing AS15. ACL820 |
Type de sertissage des bagues bimétalliques

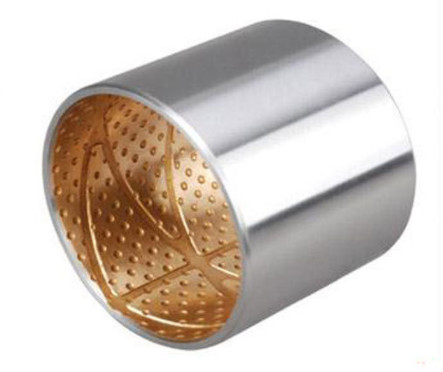

| Palier lisse composite enveloppé, acier/bronze cuivré ou étamé, DIN 1494 / ISO 3547, Sans entretien, Avec poches de lubrification | |||
| DÉTAILS TECHNIQUES | |||
| Capacité de charge spécifique statique | ≤ 250 [N/mm2] | Contrainte thermique | - 40 [°C] à + 250 [°C] |
| Capacité de charge spécifique dynamique | ≤ 140 [N/mm2] | ||
| Vitesse de glissement | ≤ 2.5 [m/s] | Valeur PV maximale | 2.8 [N/mm² x m/s] |
| Valeur de frottement | 0.04 [µ] à 0.12 [µ] | Pourcentage de la surface de contact | > 75 [%] |
| MATÉRIAUX | |||
| Matériau de support | Acier cuivré ou étamé | Couche de glissement | CuPb10Sn10 |
| DÉTAILS DE TOLÉRANCE | |||
| Logement Ø | H7 | Tolérance de l'arbre | f7 à h8 |
| Intérieur de la bague -Ø après montage | H9 | ||
| MATÉRIAU DE L'ARBRE | |||
| Acier, trempé ou non trempé | |||
| Rugosité de surface ≤ Ra 0.8 | |||
| PROPRIÉTÉS | |||
| Pour une capacité de charge élevée et un mouvement oscillant, ainsi que pour un fonctionnement difficile et une charge thermique. Lubrification longue durée grâce au stockage du lubrifiant. | |||
| GAMME D'APPLICATION | |||
| Rouleaux de chenille, engins de chantier, construction de grues, machines agricoles (charge d'impact) | |||
| ENTRETIEN | |||
| Il s'agit d'un matériau de bague à faible entretien. Un graissage initial lors de l'installation est nécessaire, après quoi un graissage périodique à l'huile ou à la graisse est obligatoire. | |||
| CONSEILS DE MONTAGE | |||
| Logement | Biseau de montage min. 1,5 mm x 15-45° | ||
| Arbre | Biseau de montage 5 mm x 15°, bords arrondis | ||
| L'application d'un mandrin d'ajustement forcé adéquat est conseillée. Une lubrification à la graisse de la surface extérieure peut être nécessaire lors du montage. | |||
| Collage | L'adhésif ne doit pas entrer en contact avec la surface de glissement ! |
||
1. Film de surface à faible frottement
2. Couche de palier (bronze)
3. Lubrifiant solide (graphite)
4. Support en acier
C'est un matériau de palier bimétallique dans lequel l'alliage de bronze comprend une structure à deux couches avec un support en acier. Cette structure, dont la résistance mécanique est élevée, peut être utilisée dans des conditions lubrifiées et un fonctionnement à grande vitesse/forte charge. Il peut être fabriqué à partir d'une variété de matériaux différents, en fonction de l'application, des conditions d'utilisation et de la lubrification.
Couche frittée SAE797 + Support en acier + Placage de cuivre / Étamage (CuPb10Sn10)
Couche frittée SAE799 + Support en acier + Placage de cuivre / Étamage (CuPb24Sn4)
Couche frittée SAE48 + Support en acier + Placage de cuivre / Étamage (CuPb30)
Couche frittée SAE783 + Support en acier + Placage de cuivre / Étamage (AlSn20Cu)
http://www.bronzegleitlager.com
david@viiplus.com
| Palier lisse composite enveloppé, acier/bronze cuivré ou étamé, DIN 1494 / ISO 3547, Sans entretien, Avec poches de lubrification | |||
| DÉTAILS TECHNIQUES | |||
| Capacité de charge spécifique statique | ≤ 250 [N/mm2] | Contrainte thermique | - 40 [°C] à + 250 [°C] |
| Capacité de charge spécifique dynamique | ≤ 140 [N/mm2] | ||
| Vitesse de glissement | ≤ 2.5 [m/s] | Valeur PV maximale | 2.8 [N/mm² x m/s] |
| Valeur de frottement | 0.04 [µ] à 0.12 [µ] | Pourcentage de la surface de contact | > 75 [%] |
| MATÉRIAUX | |||
| Matériau de support | Acier cuivré ou étamé | Couche de glissement | CuPb10Sn10 |
| DÉTAILS DE TOLÉRANCE | |||
| Logement Ø | H7 | Tolérance de l'arbre | f7 à h8 |
| Intérieur de la bague -Ø après montage | H9 | ||
| MATÉRIAU DE L'ARBRE | |||
| Acier, trempé ou non trempé | |||
| Rugosité de surface ≤ Ra 0.8 | |||
| PROPRIÉTÉS | |||
| Pour une capacité de charge élevée et un mouvement oscillant, ainsi que pour un fonctionnement difficile et une charge thermique. Lubrification longue durée grâce au stockage du lubrifiant. | |||
| GAMME D'APPLICATION | |||
| Rouleaux de chenille, engins de chantier, construction de grues, machines agricoles (charge d'impact) | |||
| ENTRETIEN | |||
| Il s'agit d'un matériau de bague à faible entretien. Un graissage initial lors de l'installation est nécessaire, après quoi un graissage périodique à l'huile ou à la graisse est obligatoire. | |||
| CONSEILS DE MONTAGE | |||
| Logement | Biseau de montage min. 1,5 mm x 15-45° | ||
| Arbre | Biseau de montage 5 mm x 15°, bords arrondis | ||
| L'application d'un mandrin d'ajustement forcé adéquat est conseillée. Une lubrification à la graisse de la surface extérieure peut être nécessaire lors du montage. | |||
| Collage | L'adhésif ne doit pas entrer en contact avec la surface de glissement ! |
||
