| Nom De Marque: | VIIPLUS |
| Numéro De Modèle: | bague bimétallique |
| Nombre De Pièces: | Négociables |
| Prix: | négociable |
| Conditions De Paiement: | MoneyGram, Western Union, T/T |
| Capacité à Fournir: | bague bimétallique de moulage, Chine, fabricants, fournisseurs, usine, individu en gros et métrique |

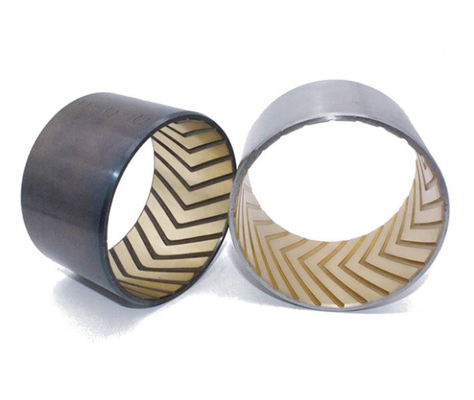

Les bagues bimétalliques 800 pour leviers et soupapes d'étranglement sont des composants de précision qui intègrent un alliage unique d'étain-bronze-plomb avec un revêtement antifriction. Cette conception innovante combine l'exceptionnelle résistance à l'usure et la protection contre la corrosion de l'alliage d'étain-bronze avec les propriétés de lubrification du revêtement antifriction, ce qui se traduit par des performances et une durabilité supérieures.
Spécialement conçues pour les leviers et les soupapes d'étranglement, ces bagues sont conçues pour résister aux charges élevées et aux mouvements fréquents associés à ces applications. La construction bimétallique assure une connexion solide et fiable, tandis que le revêtement antifriction minimise le frottement et la génération de chaleur, améliorant ainsi l'efficacité globale du système.
L'utilisation d'un alliage d'étain-bronze-plomb dans ces bagues contribue également à leur excellente résistance à la corrosion, ce qui les rend adaptées à une large gamme d'environnements. Que ce soit dans les moteurs automobiles, les machines industrielles ou d'autres applications critiques, ces bagues offrent des performances et une fiabilité constantes.
De plus, le processus de fabrication de précision garantit que chaque bague s'adapte parfaitement à son espace désigné, minimisant ainsi le besoin d'ajustements ou de modifications. Cela simplifie non seulement l'installation, mais assure également une connexion sûre et stable qui peut résister aux exigences d'une utilisation intensive.
En résumé, les bagues bimétalliques 800 pour leviers et soupapes d'étranglement avec alliage d'étain-bronze-plomb et revêtement antifriction sont des composants de haute qualité qui offrent des performances et une durabilité supérieures pour les leviers et les soupapes d'étranglement dans diverses applications.
| CuPb10Sn10 | ||||
| Pb(%) | Fe(%) | Ni(%) | Zn(%) | Cu(%) |
| 8.0-11.0 | ≦0.25 | ≦1.5 | ≦2.0 | 78.0-87.0 |
Coque en acier recouverte d'un matériau de palier en bronze au plomb pour les applications lubrifiées à l'huile.
Les bagues bimétalliques ont une capacité de charge élevée et de bonnes propriétés de fatigue.
| Charge dynamique maximale | 140P N/mm² | Température MAX °C | Lubrification à la graisse | 150°C | |
| Vitesse linéaire maximale | Lubrification à la graisse | 2.5Vm/s | Lubrification par fluide | —— | |
| MAX PV | 2.8N/mm². m/s | Correspond au diamètre de l'essieu | HRC | ≥ 53 | |
| μ | 0.05~0.15 | Ra | 0.32~0.63 | ||
| Vitesse linéaire maximale | Lubrification par fluide | —— | Dureté de la couche d'alliage | 80~120 | |
| MAX PV | —— | Coefficient de conductivité thermique | 47W/mk | ||
| μ | —— | Coefficient de dilatation linéaire (axial) | 18×10-6/K | ||
| Palier lisse composite enveloppé, acier/bronze cuivré ou étamé, DIN 1494 / ISO 3547, Sans entretien, Avec poches de lubrification | |||
| DÉTAILS TECHNIQUES | |||
| Capacité de charge spécifique statique | ≤ 250 [N/mm2] | Contrainte thermique | - 40 [°C] à + 250 [°C] |
| Capacité de charge spécifique dynamique | ≤ 140 [N/mm2] | ||
| Vitesse de glissement | ≤ 2.5 [m/s] | Valeur PV maximale | 2.8 [N/mm² x m/s] |
| Valeur de frottement | 0.04 [µ] à 0.12 [µ] | Pourcentage de la surface de contact | > 75 [%] |
| MATÉRIAUX | |||
| Matériau de support | Acier cuivré ou étamé | Couche de glissement | CuPb10Sn10 |
| DÉTAILS DE TOLÉRANCE | |||
| Logement Ø | H7 | Tolérance de l'arbre | f7 à h8 |
| Bague intérieure-Ø après montage | H9 | ||
| MATÉRIAU DE L'ARBRE | |||
| Acier, trempé ou non trempé | |||
| Rugosité de surface ≤ Ra 0.8 | |||
| PROPRIÉTÉS | |||
| Pour une capacité de charge élevée et un mouvement oscillant, ainsi que pour un fonctionnement rude et une charge thermique. Lubrification à long terme grâce au stockage du lubrifiant. | |||
| GAMME D'APPLICATION | |||
| Rouleaux de chenille, machines de construction, construction de grues, machines agricoles (charge d'impact) | |||
| ENTRETIEN | |||
| Il s'agit d'un matériau de bague à faible entretien. Un graissage initial lors de l'installation est nécessaire, après quoi un graissage périodique à l'huile ou à la graisse est obligatoire. | |||
| CONSEILS DE MONTAGE | |||
| Logement | Biseau de montage min. 1,5 mm x 15-45° | ||
| Arbre | Biseau de montage 5 mm x 15°, bords arrondis | ||
| L'application d'un mandrin d'ajustement forcé adéquat est conseillée. Une lubrification à la graisse de la surface extérieure peut être nécessaire lors du montage. | |||
| Collage | L'adhésif ne doit pas entrer en contact avec la surface de glissement ! | ||
Tableau des dimensions de tolérance standard
|
d
|
D
|
相配轴径
公差( h8)
|
相配座孔
公差(H7)
|
压入H7座孔
内径公差
|
Épaisseur de paroi
壁厚
|
注油孔
|
f1
|
f2
|
L 0
-0.40 |
||||||||
|
min
|
max
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
||||||||
|
10
|
12
|
10-0.022
|
12+0.018
|
+0.148
+0.010 |
0.995
|
0.935
|
4
|
0.5
|
0.3
|
1010
|
1015
|
1020
|
|
|
|
|
|
|
12
|
14
|
12-0.027
|
14+0.018
|
1210
|
1215
|
1220
|
|
|
|
|
|
||||||
|
14
|
16
|
14-0.027
|
16+0.018
|
1410
|
1415
|
1420
|
|
|
|
|
|
||||||
|
15
|
17
|
15-0.027
|
17+0.018
|
1510
|
1515
|
1520
|
|
|
|
|
|
||||||
|
16
|
18
|
16-0.027
|
18+0.018
|
0.8
|
0.4
|
1610
|
1615
|
1620
|
|
|
|
|
|
||||
|
18
|
20
|
18-0.027
|
20+0.021
|
+0.151
+0.010 |
1810
|
1815
|
1820
|
1820
|
|
|
|
|
|||||
|
20
|
23
|
20-0.033
|
23+0.021
|
+0.181
+0.020 |
1.490
|
1.430
|
2010
|
2015
|
2020
|
2020
|
|
|
|
|
|||
|
22
|
25
|
22-0.033
|
25+0.021
|
6
|
2210
|
2215
|
2220
|
2220
|
|
|
|
|
|||||
|
24
|
27
|
24-0.033
|
27+0.021
|
1.0
|
0.5
|
2410
|
2415
|
2420
|
2420
|
2430
|
|
|
|
||||
|
25
|
28
|
25-0.033
|
28+0.021
|
|
2515
|
2520
|
2520
|
2530
|
|
|
|
||||||
|
26
|
30
|
26-0.033
|
30+0.021
|
+0.205
+0.030 |
1.980
|
1.920
|
|
2615
|
2620
|
2620
|
2630
|
|
|
|
|||
|
28
|
32
|
28-0.033
|
32+0.025
|
|
2815
|
2820
|
2820
|
2830
|
2840
|
|
|
||||||
|
30
|
34
|
30-0.033
|
34+0.025
|
1.2
|
0.6
|
|
3015
|
3020
|
3020
|
3030
|
3040
|
|
|
||||
|
32
|
36
|
32-0.039
|
36+0.025
|
|
3215
|
3220
|
3220
|
3230
|
3240
|
|
|
||||||
|
35
|
39
|
35-0.039
|
39+0.025
|
|
|
3520
|
3520
|
3530
|
3540
|
3550
|
|
||||||
|
38
|
42
|
38-0.039
|
42+0.025
|
8
|
|
|
3820
|
3820
|
3830
|
3840
|
3850
|
|
|||||
|
40
|
44
|
40-0.039
|
44+0.025
|
|
|
4020
|
4020
|
4030
|
4040
|
4050
|
|
||||||
|
d
|
D
|
相配轴径公差(h8)
|
相配座孔公差(H7)
|
压入H7座孔内径公差
|
Épaisseur de paroi
壁厚
|
注油孔
|
f1
|
f2
|
L 0
-0.40 |
||||||||
|
min
|
max
|
25
|
30
|
40
|
50
|
60
|
80
|
90
|
100
|
||||||||
|
45
|
50
|
45-0.039
|
50+0.025
|
+0.205
+0.030 |
2.460
|
2.400 |
8
|
1.5
|
1.0
|
4525
|
4530
|
4540
|
4550
|
|
|
|
|
|
50
|
55
|
50-0.039
|
55+0.030
|
+0.210
+0.030 |
|
5030
|
5040
|
5050
|
5060
|
|
|
|
|||||
|
55
|
60
|
55-0.046
|
60+0.030
|
|
5530
|
5540
|
5550
|
5560
|
|
|
|
||||||
|
60
|
65
|
60-0.046
|
65+0.030
|
|
6030
|
6040
|
6050
|
6060
|
|
|
|
||||||
|
65
|
70
|
65-0.046
|
70+0.030
|
|
6530
|
6540
|
6550
|
6560
|
|
|
|
||||||
|
70
|
75
|
70-0.046
|
75+0.030
|
|
7030
|
7040
|
7050
|
7060
|
7080
|
|
|
||||||
|
75
|
80
|
75-0.046
|
80+0.030
|
9.5
|
|
7530
|
7540
|
7550
|
7560
|
|
|
|
|||||
|
80
|
85
|
80-0.046
|
85+0.035
|
+0.215
+0.030 |
|
|
8040
|
8050
|
8060
|
8080
|
|
|
|||||
|
85
|
90
|
85-0.054
|
90+0.035
|
|
8530
|
|
8550
|
8560
|
8580
|
|
85100
|
||||||
|
90
|
95
|
90-0.054
|
95+0.035
|
|
|
|
9050
|
9060
|
9080
|
|
90100
|
||||||
|
95
|
100
|
95-0.054
|
100+0.035
|
|
|
|
|
9060
|
9080
|
9090
|
90100
|
||||||
|
100
|
105
|
100-0.054
|
105+0.035
|
|
|
|
|
10060
|
10080
|
10090
|
100100
|
||||||
|
105
|
110
|
105-0.054
|
110+0.035
|
|
|
|
|
10560
|
10580
|
|
105100
|
||||||
|
110
|
115
|
110-0.054
|
115+0.035
|
|
|
|
|
11060
|
11080
|
|
110100
|
||||||
|
115
|
120
|
115-0.054
|
120+0.035
|
|
|
|
11550
|
|
11580
|
|
|
||||||
|
120
|
125
|
120-0.054
|
125+0.040
|
+0.220
+0.030 |
|
|
|
12050
|
12060
|
|
|
120100
|
|||||
|
125
|
130
|
125-0.063
|
130+0.040
|
|
|
|
|
|
|
|
125100
|
||||||
|
130
|
135
|
130-0.063
|
135+0.040
|
|
|
|
|
13060
|
|
|
130100
|
||||||
|
135
|
140
|
135-0.063
|
140+0.040
|
|
|
|
|
13560
|
13580
|
|
|
||||||
|
140
|
145
|
140-0.063
|
145+0.040
|
|
|
|
|
14060
|
14080
|
|
140100
|
||||||
|
150
|
155
|
150-0.063
|
155+0.040
|
|
|
|
|
15060
|
15080
|
|
150100
|
||||||
il est largement utilisé dans les papillons des gaz, les arbres, les leviers d'étranglement, les moteurs hydrauliques, les machines agricoles, etc.
1.Bronze fritté CuSn10Pb10: Bonne résistance à l'usure et excellente capacité de charge.
2.Support en acier : Poser les fondations des bagues, le support en acier offre une stabilité exceptionnelle, des caractéristiques de capacité de charge et de dissipation de la chaleur.
Viiplus est un fabricant professionnel de paliers lisses de la série de bagues bimétalliques et a développé et fabriqué des paliers autolubrifiants de produits. Fournir tous les types de bagues bimétalliques pour les clients !
Viiplus Afin de faciliter la consultation par le client des données du catalogue de produits de l'entreprise, l'album de taille électronique de chaque modèle de produit a été réalisé pour faciliter le téléchargement par le client à tout moment, améliorant ainsi considérablement l'efficacité du suivi des deux parties.
