Bagues bimétalliques

Pour calculer les paramètres d'une bague bimétallique (également appelée palier bimétallique), vous devez tenir compte des dimensions et spécifications clés suivantes :

Diamètre intérieur (DI) : Il s'agit du diamètre de l'arbre qui tournera à l'intérieur de la bague.

Diamètre extérieur (DE) : Il s'agit du diamètre de l'alésage du logement où la bague sera installée.

Alésage du logement : Le diamètre du trou dans le logement où la bague sera pressée ou ajustée.

Diamètre de l'arbre : Le diamètre de l'arbre qui s'insérera à l'intérieur de la bague.

Épaisseur de la bride : Si la bague est dotée d'une bride, il s'agit de l'épaisseur de la bride.

Étapes pour calculer les paramètres des bagues bimétalliques :
Déterminer le diamètre de l'arbre (DI) :

Mesurer le diamètre de l'arbre qui tournera à l'intérieur de la bague.

Ce sera le diamètre intérieur (DI) de la bague.

Déterminer l'alésage du logement (DE) :

Mesurer le diamètre de l'alésage du logement où la bague sera installée.

Ce sera le diamètre extérieur (DE) de la bague.

Calculer l'épaisseur de paroi :

L'épaisseur de paroi de la bague peut être calculée comme suit :

Épaisseur de paroi
=
DE
−
DI
2
Épaisseur de paroi=
2
DE−DI
​

Épaisseur de la bride :

Si la bague est dotée d'une bride, mesurer l'épaisseur de la bride. Ceci est généralement spécifié par les exigences de l'application ou de la conception.

Spécifications des matériaux :

Les bagues bimétalliques sont généralement constituées de deux couches : un support en acier et un matériau de palier (par exemple, du bronze ou d'autres alliages). S'assurer que les spécifications des matériaux répondent aux exigences de l'application.

Tolérances :

Tenir compte des tolérances pour le DI, le DE et les autres dimensions en fonction des exigences de l'application (par exemple, ajustement serré, ajustement coulissant).

Conversion d'unités (impérial en métrique ou vice versa) :

Si nécessaire, convertir les dimensions entre les unités impériales (pouces) et métriques (millimètres).

1
pouce
=
25,4
mm
1 pouce=25,4 mm
Exemple de calcul :
Diamètre de l'arbre (DI) : 1,5 pouce

Alésage du logement (DE) : 2 pouces

Épaisseur de la bride : 0,25 pouce

Épaisseur de paroi :

Épaisseur de paroi
=
2
−
1,5
2
=
0,25
pouces
Épaisseur de paroi=
2
2−1,5
​
=0,25 pouces
Épaisseur de la bride : 0,25 pouce (comme indiqué)

Matériau : Bague en bronze à dos en acier

Tolérances : ±0,001 pouce pour le DI et le DE

Conversion en métrique :
Diamètre de l'arbre (DI) : 1,5 pouce × 25,4 = 38,1 mm

Alésage du logement (DE) : 2 pouces × 25,4 = 50,8 mm

Épaisseur de la bride : 0,25 pouce × 25,4 = 6,35 mm

Résumé :
Diamètre intérieur (DI) : 1,5 pouce (38,1 mm)

Diamètre extérieur (DE) : 2 pouces (50,8 mm)

Épaisseur de paroi : 0,25 pouce (6,35 mm)

Épaisseur de la bride : 0,25 pouce (6,35 mm)

Il s'agit d'un guide de base pour le calcul des paramètres des bagues bimétalliques. Toujours se référer aux exigences de conception spécifiques et aux directives du fabricant pour des calculs précis et la sélection des matériaux.

Dernier code SH et tarif de la Chine pour les bagues bimétalliques et les paliers autolubrifiants - Tarif et droits, réglementations et restrictions, calculateur de coût rendu, données douanières pour les bagues bimétalliques en Chine. Obtenez votre devis personnalisé dès aujourd'hui

paliers bimétalliques, paliers sans plomb, encoches, graisse :Paliers coulissants personnalisés Bagues de manchon bimétalliques JF720 fabriquées sur commande en Chine Demandes, bagues et éléments structurels

Votre source de confiance de paliers autolubrifiants pour les fournitures industrielles et les produits de sécurité afin d'aider votre entreprise à fonctionner. Palier sans plomb en acier allié, capacité de charge élevée et excellente résistance à l'usure. Bimétallique innovant

paliers pour conditions de travail difficiles.

Demande de devis Paramètres des paliers Utiliser la calculatrice uniquement pour les estimations. L'exactitude n'est ni représentée ni garantie. Les résultats réels peuvent différer.
Impérial Métrique Matériau : Palier DI Max : DI Min : (po) Palier DE Max : DE Min : (po) Logement B Épaisseur de la bride :

Aperçu

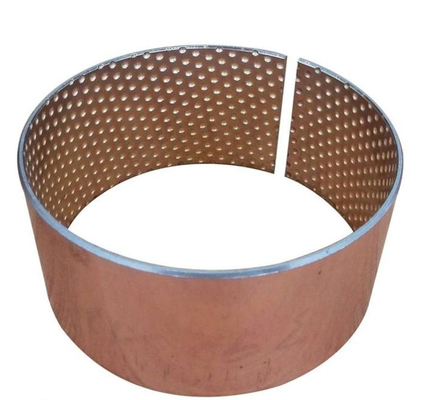

Support en acier avec CuPb24Sn4
liner, avec une bonne résistance à la fatigue
et des performances de glissement. Principalement
appliqué aux bielles entièrement lubrifiées
ou aux bagues principales dans les moteurs et
compresseurs. La capacité de charge est de 5500 psi, la vitesse jusqu'à 1800
fpm. Dureté : HB45-70, Temp : -40 à +400
de frottement : 0,06-0,16

Caractéristiques

— Sans plomb
— Usinable
— Liberté de conception – personnalisable pour répondre aux besoins spécifiques
d'indentation et de forme
— Capable de supporter des charges spécifiques élevées et
des températures élevées
— Excellente résistance à la fatigue dans des conditions de charge dynamique et
de choc
— Convient à la lubrification à l'huile et à la graisse
— Convient au fonctionnement hydrodynamique
— Excellente résistance à l'usure
— Performances supérieures en mouvement oscillant
— La construction à paroi mince permet un compact
ensemble de palier
— Les encoches dans la surface du palier fournissent
un réservoir de graisse et permettent ainsi
des intervalles de regraissage prolongés

Bagues de manchon bimétalliques conçues pour les applications et équipements robustes

Industriel

Automobile — Transmissions — Bagues de pivot — Bagues d'étrier de frein de camion
— Machines agricoles
— Engins de terrassement
— Machines textiles
— Équipement pneumatique
— Manutention mécanique
et équipement de levage
— Cylindres hydrauliques
— Équipement hors route

Paliers bimétalliques, paliers sans plomb, encoches, graisse, En vous associant dès le début du processus de conception,
l'équipe d'ingénierie des paliers coulissants de Chine est en mesure d'examiner vos assemblages et de s'assurer que le palier
et les composants environnants sont optimisés pour la performance et la rentabilité.

TAILLES DE BAGUES DE SPÉCIFICATIONS SIMILAIRES OU ÉQUIVALENTES FABRIQUÉES SUR COMMANDE
d = DI du palier/rondelle de butée
D = DE de la rondelle de butée
L = longueur du palier/patin de glissement
W = largeur du patin de glissement
S = course du palier/patin de glissement
Dimensions en pouces (millimètres)
