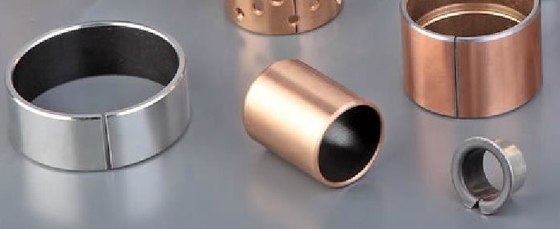

Les pièces de précision, telles que les bagues en acier bimétalliques en alliage de bronze étain-plomb fritté avec un joint fendu et une conception à bride, sont des composants cruciaux dans diverses applications industrielles où la haute performance et la durabilité sont essentielles. Ces bagues sont construites en utilisant un procédé bimétallique unique qui combine la coque extérieure en acier avec une doublure intérieure en alliage de bronze étain-plomb fritté.

L'alliage de bronze étain-plomb fritté offre une résistance exceptionnelle à l'usure, garantissant que les bagues peuvent supporter de lourdes charges et des opérations à grande vitesse avec une usure minimale. L'alliage présente également une bonne résistance à la corrosion, ce qui le rend adapté à une utilisation dans des environnements avec de l'humidité ou des produits chimiques.

La conception à joint fendu permet une installation et un retrait faciles, sans avoir besoin de démonter l'ensemble de la machinerie. Cela réduit considérablement les temps d'arrêt et les coûts de maintenance, tandis que la conception à bride assure un ajustement et un positionnement sûrs des bagues.

La coque en acier offre une résistance structurelle et une rigidité, garantissant que les bagues peuvent résister aux rigueurs d'un fonctionnement continu. La combinaison de la doublure en alliage de bronze étain-plomb fritté et de la coque en acier crée une bague à la fois durable et fiable, ce qui en fait un excellent choix pour les applications de précision.

Dans l'ensemble, les bagues en acier bimétalliques en alliage de bronze étain-plomb fritté avec un joint fendu et une conception à bride offrent une solution robuste et efficace pour les applications de précision nécessitant une résistance à l'usure et une durabilité élevées.

Bagues de palier bimétalliques

Viiplusse concentre toujours sur les marchés étrangers, en satisfaisant les demandes toujours croissantes de modernisation des clients. Nous pourrions fournir des produits conformes aux normes internationales, et pourrions également fournir selon lesdemandes des clients.Avec une qualité de produit stableet le meilleur niveau de services, nos produits ont été exportés vers des dizaines de pays et de régions d'Europe, des États-Unis et d'Asie du Sud-Est, etc.

La bague bimétallique est basée sur l'acier et frittée avecCuPb10Sn10 ou CuSn6Zn6Pb3comme couche de revêtement.

Composition chimique de l'alliage CuPb10Sn10 ( % ) :


Latype le plus fortde bagues bimétalliques etlargement appliquédans tant de domaines. Ce type a la meilleure performance dans la gamme deCu-Pbbague construite en alliage. Par conséquent, il a une large application et convient principalement aux endroits où il y avitesse moyenne et impact élevé, etc.

Alliages à base de cuivre Bronze à dos d'acierbagues bimétalliques frittées. Bague de manchon métallique, la couche de glissement peut être usinée avecdes rainures de lubrification ou avec des indentations de graisseTrèsbonne résistance à la corrosion. Les bagues bimétalliques ont une structure à deux couches d'acier à faible teneur en carbone et d'une couche de glissement en alliage de cuivre. Ce produit est sans plomb et conforme à la directive RoHS. Pour diminuer l'abrasion, des rainures d'huile peuvent être formées sur la surface de l'alliage. Selon les exigences, le dos en acier peut être plaqué d'un revêtement anticorrosion. Nous explorons constamment les données techniques des paliers lisses telles que la tolérance dimensionnelle des dessins des clients, la friction, l'usure et l'auto-lubrification en profondeur, afin de développer des produits de PALIER LISSE qui anticipent et répondent aux besoins de l'époque. Des services exceptionnels et une qualité inégalée seront toujours notre marque de fabrique. Nous sommes également très conscients de la fragilité de l'environnement mondial qui nous entoure.

Bagues bimétalliques en forme de diamant à haute résistance à la température et palier lisse

Aperçu

Il est basé suralliage de cuivre haute densité de formule spéciale. La surface de l'alliage est laminée en rainures d'huile en forme de diamant ou globales.

Fabriqué à partir de bande de bronze enroulée. Le bronze est d'une formulation particulière, sur sa surface incorporée avec des indentations sphériques ou en forme de diamant ou des rainures d'huile. La norme allemande DIN des bagues bimétalliques, la norme européenne EN et la norme internationale ISO, etc. peuvent être produites et fournies.

Le produit est basé suracier à faible teneur en carbone de haute qualitéet alliage de bronze étain plomb frittéCuSn10Pb10. La cavité d'huile sphérique laminée sur la surface de l'alliage est pratique pour stocker l'huile et réduire efficacement l'usure. Le dos en acier peut être plaqué d'un revêtement anticorrosion selon les besoins.Convient pour les vitesses moyennes, moyennes à élevées et les paliers avec une charge d'impact importante, utilisé pour les roulements, les rondelles de butée, la bielle du moteur à combustion interne, la douille de l'axe du piston.

Norme

La qualité VIIPLUS des paliers lisses CHINE NATIONALE doit atteindre la norme des États-Unis et de l'ALLEMAGNE DIN 1494

Bague bimétallique standard DIN1494 fournie par VIIPLUS. Nos principales ventes et services de produits connexes de paliers sans huile. Pour les demandes de bagues bimétalliques DIN1494, n'hésitez pas à contacter ou à envoyer un message en ligne

Matériel:acier + alliage de cuivre (CuSn6Zn6Pb3 / CuPb10Sn10)

Le produit est basé sur de l'acier à faible teneur en carbone de haute qualité et un alliage de bronze étain plomb frittéCuSn10Pb10. Le trou en diamant est laminé sur la surface de l'alliage et rempli d'un lubrifiant solide spécial pourréduire efficacement l'usure. Le dos en acier peut être plaqué d'un revêtement anticorrosion selon les besoins. Il convient aux températures élevées, à l'infiltration de solutions aqueuses ou à d'autres occasions où l'huile ne peut pas être ajoutée ou où l'huile est difficile.

Paramètres techniques

• Lavaleur PV la plus élevéeest de 2,8 N/mm2·m/s pour la lubrification à la graisse

• Dureté de l'arbre correspondant 53 HRC

• Lubrification à l'huile 10 N/mm2·m/s rugosité Ra=0,16~0,63

• Vitesse linéaire maximale V lubrification à la graisse sèche 2,5 m/s température d'utilisation la plus élevée 150 ℃

• Lubrification à la graisse 5 m/s lubrification 250 ℃

• Résistance à la traction 185 N/mm 2 coefficient de frottement 0,05~0,15

• Degrés d'alliage dur

• HB 60~90 conductivité thermique 47w/(m·k)

• Coefficient de dilatation thermique

• 18· 10-6k-1 pression de roulement maximale P 150 n/était

Taille de la bague bimétallique

Disponible selon le dessin ou l'échantillon, selon le dessin, dessins personnalisés bienvenus

Bague bimétalliqueVIIPLUSfournit des produits avecrésistance à la compression élevée,petit coefficient de frottement, bonne résistance à l'usure,réduire le coût de la fabrication de machines, ses performances ont atteint le niveau de produits similaires au pays et à l'étranger. Les produits sont largement utilisés dans les machines de construction, les machines textiles, l'industrie automobile, l'industrie des machines et d'autres domaines, en particulier pour les pièces difficiles à huiler et qui ne peuvent pas être huilées ont un bon effet, sans pollution par l'huile.
L'entreprise prend "poursuivre l'excellence, s'améliorer constamment" comme objectif de gestion et s'efforce de fournir aux clients des produits et des services de première classe.
