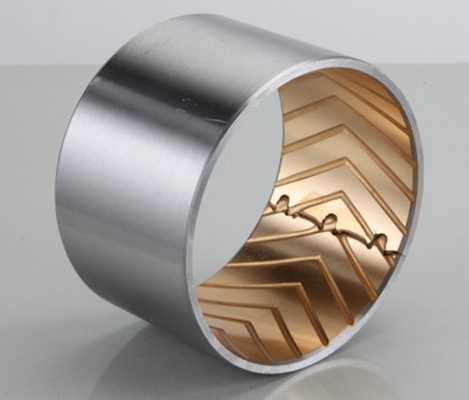

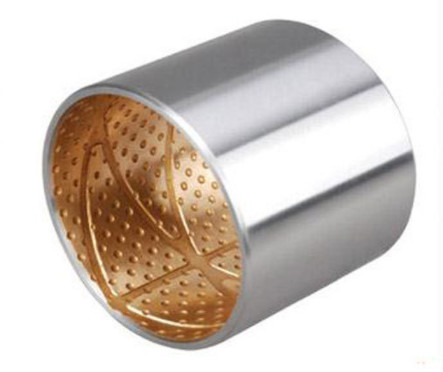

Matériau CuPb30 SAE48 JF700 BiMetal Busings Plain Bearing for Agricultural Machines sont des composants spécialisés conçus pour répondre aux exigences exigeantes des applications de machines agricoles.Ces boîtiers ont une construction bimetallique, combinant la couche extérieure d'acier ou d'alliage de fer avec une couche intérieure de CuPb30 (un alliage de bronze plomb-étain) pour une résistance à l'usure et des capacités de charge supérieures.

L'alliage CuPb30, également connu sous le nom de SAE48 ou JF700, est choisi pour son excellente lubrification, sa résistance à la corrosion et sa capacité à résister à de lourdes charges et à des vitesses élevées.Cette composition d'alliage garantit que les boîtiers peuvent fonctionner efficacement dans des environnements agricoles difficiles, où la saleté, la poussière et l'humidité sont courantes.

La conception bimetallique de ces boîtiers permet une coque extérieure solide qui peut supporter les charges et les contraintes rencontrées dans les machines agricoles,tandis que la couche intérieure CuPb30 fournit la résistance à l'usure et la lubrification nécessaires pour réduire le frottement et l'usureCette combinaison de matériaux et de conception garantit que les boîtiers peuvent durer plus longtemps et nécessitent moins d'entretien ou de remplacement fréquents.

La conception du roulement de ces boîtiers signifie qu'ils ne nécessitent aucune lubrification supplémentaire, simplifiant l'installation et l'entretien.Ils peuvent être pressés ou montés directement dans les composants de la machine, fournissant une interface fiable et à faible friction pour les pièces tournantes.

En résumé, le matériau CuPb30 SAE48 JF700 BiMetal Busings Plain Bearing for Agricultural Machines est conçu pour répondre aux exigences exigeantes des applications agricoles.Leur construction bimetallique et leur composition en alliage CuPb30 offrent une résistance à l'usure supérieure, des capacités de charge et de lubrification, assurant un fonctionnement en douceur et fiable des machines agricoles.

Viiplus est un fabricant de boîtiers à manches bimetalliques.


Obtenez votre devis personnalisé dès aujourd'hui. RoHs conceptions de coques creusées personnalisées, fabricant de coques bimétalliques. Matériau de coques bimétalliques CuPb10Sn10, CuPb6Sn6Zn3, CuPb24Sn4, CuPb30, AlSn20Cu, CuSn8Ni.

Les résultatsL'expérience de la Chine dans le marché des roulements et boîtiers à manches agricolesLes boîtiers bimetalliques sont constitués de structures de support en cuivre ou en acier avec des revêtements sintrés de compositions différentesTous ces arbustes sont des roulements roulés comme nos produits standard en Chine.











Des roulements et des boîtiers en bimetalCuPb30 SAE48 JF700d'une épaisseur n'excédantCuPb30- Je vous en prie.Faible frottement et bonne sécheresseLes caractéristiques de détachement sont particulièrement bonnes pour les charges faibles et les vitesses élevées dans les applications de moteur et de transmission.

Les roulements bimetalliques à boussole 700 sont des roulements coulissants bimetalliques avec une bande d'acier et sintrésCuPb30comme la couche de surface coulissante.

Ces roulements coulissants ontune bonne protection antiblocage et une forte proportionIls peuvent donc lier plus de particules de saleté et d'impuretés, empêchant ainsi une saisie.
Rameaux métalliques et bimétalliques JF700 CuPb30 SAE48


JF-700Encastrement métallique à deux métaux

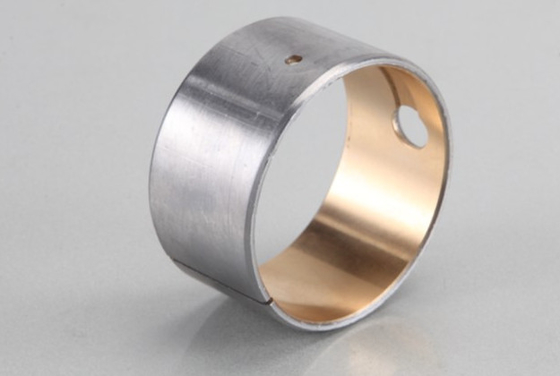

Jf-700 roulement bimetallique, est une plaque d'acier comme la matrice, la surface frittaitCuPb30produits matériels, le produit en raison deteneur élevée en plomb, ainsi qu' unUn bon puits anti-mange et un corps différent.Si la surface de travail est recouverte d'un matériau en alliage souple, elle peut être utilisée comme boîtier de broche, boîtier de connexion de la tige et boîtier de bras de balancier du moteur à combustion interne à grande vitesse et à faible charge.Disque de frottement du côté de la pompe.



Introduction au projet:


Les roulements bimétalliques sont des roulements en acier supportés par un revêtement en bronze au plomb pour les applications lubrifiées à l'huile.
Couches bimetalliques
1. Poudre de bronze de frittage:Bonne résistance à l'usure et excellente capacité de charge.
2Le support en acier: offre une capacité de charge exceptionnellement élevée, une excellente dissipation de chaleur.
3L'épaisseur du revêtement en cuivre de 0,002 mm offre une bonne résistance à la corrosion.

Caractéristiques typiques


Convient pourà basse vitesse, sous lourde charge ou en mouvement intermittent,le film d'huile lubrifiante ne peut pas former ou maintenir l'occasion;
Convient pour un environnement de travail ou des restrictions de structure mécanique, il est difficile de fournir des occasions de lubrification à l'huile;
Convient pour la rotation, la réciprocité, l'oscillation, le mouvement linéaire et d'autres formes de mouvement, ainsi que pour les occasions nécessitant un démarrage fréquent ou un démarrage sous forte charge;

Convient pourtravaux à haute ou basse température, ou lela température ambiante des grandes occasions; bonne résistance à la corrosion,peuvent être utilisés dans l'eau de mer et dans d'autres milieux corrosifs tels que les liquides ou les gaz chimiques, ainsi que dans l'eau contenant des sédiments ou un environnement radioactif;

absorption non hydrique, bonne stabilité dimensionnelle,résistance mécanique élevée, bonne conductivité thermique;
Le roulement est une structure à paroi mince, léger, de petit volume, adapté à une conception compacte;

Comparé au matériau composite traditionnel à trois couches, les caractéristiques de charge statique, la résistance à l'usure, la température de fonctionnement,la stabilité dimensionnelle et ainsi de suite dans l'état de lubrification sans graisse sont meilleures;
Comparé au matériau auto-lubrifiant incrusté de cuivre,il est plus approprié de travailler dans l'état de petite oscillation d'angle, et le prix est moins cher.

Portée de l'application


Les produits sont appliqués à la conservation de l'eau et à l'industrie de l'hydroélectricité: machines hydrauliques: couloir horizontal de support de porte en acier hydraulique, roulement de support de levage hydraulique et machine de fermeture,roulement de porte d'entretien par sablage, etc.Turbine hydraulique: manche de l'arbre de la pale de guidage (guide supérieur, guide du milieu, guide inférieur), manche de l'arbre de la roue, manche de l'arbre des broches (broche de raccordement, broche de poussée et de traction, broche du piston de relais),plaque à anneaux anti-usure (anneaux de poussée), bloc anti-usure, carreaux latéraux de l'anneau de contrôle.
Industrie métallurgique: roulements de machines à moulage sous pression, ciseaux de coupe à laminage (ciseaux bilatéraux, ciseaux de longueur fixe sur planche à roulettes), etc.

Industrie des vannes: vanne à papillon, vanne à globe, etc.

Autres: machines minières, machines d'emballage, machines de construction, machines lourdes, machines de moulage par injection, moules de pneus automobiles, éoliennes, énergie thermique et autres industries.
Ce produit est la capacité de roulement la plus puissante dans le roulement en double alliage, la boîte de pont d'équilibre et le joint des véhicules lourds;roue motrice et roue de support du bulldozer;Bouches de tôles d'acier pour automobilesIl s'agit d'un type de roulement coulissant à haute charge et à basse vitesse largement utilisé.


Machines agricoles


Comme le roulement autolubrifiant présente les caractéristiques d'être sans entretien et de bonne résistance à l'abrasion dans des conditions de poussière et en extérieur, il est largement utilisé dans la bouteille,système de suspension de la moissonneuse, planteur, baler, concasseur, tracteur, joints et autres pièces ne peuvent pas être difficiles à former des pièces d'huile ou de film d'huile.

• Téléporteurs à fourchette

• Camions à palettes

• Les grues

• Machines à excaver

Données techniques

• Rameaux coulissants composites enveloppés

• Acier plaqué en cuivre ou en étain / bronze

• Faible maintenance

• autres appareils pour le nettoyage ou le nettoyage des eaux

Propriétés

• Pour une capacité de charge élevée et un mouvement oscillant, ainsi que pour un fonctionnement rugueux et une charge à température.Lubrification à long terme en raison du stockage du lubrifiant.

Matériaux


• Matériau de supportAcier plaqué en cuivre / plaqué en étain

• Couche coulissante CuPb10Sn10

Propriétés matérielles

• Capacité de charge spécifique statique ≤ 250 [N/mm2]

• Capacité de charge spécifique dynamique ≤ 140 [N/mm2]

• vitesse de glissement ≤ 2,5. [m/s] ≤ 5 [m/s] huile lubrifiée

• La valeur de refroidissement ** 0,04 [μ] à 0,12 [μ] selon la lubrification

• La tension de température est comprise entre 40 [°C] et + 250 [°C]

• La valeur PV maximale est de 2,8 [N/mm2 x m/s]

• Pourcentage de surface de contact > 75 [%]

Détails de la tolérance

• Logement ØH7

• Bouchage de l'intérieur de l'Ø après montageH9

• Tolérance de l'arbre de f7 à h8

Maintenance

• est unà faible entretienLes roulements de roulement sont constitués d'un roulement à roulement composite, mais une lubrification primaire est nécessaire.



Titre


Des dimensions spéciales sont disponibles sur demande
