| Nom De Marque: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Numéro De Modèle: | Incidences simples sans plomb bimétalliques de JF800 JF720 JF700 |
| Nombre De Pièces: | 800 Piece / Pieces |
| Prix: | $0.05 - $1.00 / Pieces |
| Conditions De Paiement: | TTT à l'avance, Western Union |
| Capacité à Fournir: | bague bimétallique de moulage, Chine, fabricants, fournisseurs, usine, individu en gros et métrique |
La combinaison SAE-797 / CuPb10Sn10 fait référence à un matériau de roulement bimétallique couramment utilisé dans les bagues en bronze autolubrifiantes. Voici une répartition des composants et leur signification :
1. SAE-797 :
Il s'agit d'une spécification de la Society of Automotive Engineers (SAE) pour un matériau de roulement bimétallique.
Il se compose généralement d'un support en acier (pour la résistance et la durabilité) lié à une couche d'alliage de bronze (pour les performances de roulement).
La couche de bronze du SAE-797 est souvent un alliage de bronze plomb-étain, tel que CuPb10Sn10.
2. CuPb10Sn10 :
C'est la composition de l'alliage de bronze utilisé dans le roulement.
Cu = Cuivre (métal de base, généralement autour de 80 %).
Pb = Plomb (10 %), qui confère des propriétés autolubrifiantes et améliore la conformabilité.
Sn = Étain (10 %), qui améliore la résistance, la résistance à la corrosion et la résistance à l'usure.
Cet alliage est connu pour ses excellentes propriétés antifriction, ce qui le rend adapté aux applications à forte charge et à faible vitesse.
3. Roulements bimétalliques :
Les roulements bimétalliques combinent la résistance d'un support en acier avec les propriétés portantes d'un alliage de bronze.
Le support en acier fournit un support structurel et empêche la déformation sous charge.
La couche de bronze (CuPb10Sn10) offre la résistance à l'usure, l'incrustabilité et les propriétés autolubrifiantes nécessaires.
4. Bagues en bronze autolubrifiantes :
Le plomb (Pb) de l’alliage CuPb10Sn10 agit comme un lubrifiant solide, réduisant ainsi la friction et l’usure.
Ces bagues sont idéales pour les applications où la lubrification externe est difficile ou peu pratique.
Les applications courantes incluent les composants automobiles, les machines industrielles et les équipements lourds.
Propriétés clés :
Capacité de charge élevée : convient aux applications lourdes.
Bonne résistance à l’usure : Longue durée de vie même dans des conditions difficiles.
Autolubrifiant : Réduit les besoins d’entretien.
Résistance à la corrosion : La teneur en étain améliore la résistance à l’oxydation et à la corrosion.
Applications :
Automobile : roulements de vilebrequin, roulements de bielle.
Industriel : pompes hydrauliques, compresseurs et boîtes de vitesses.
Marine : arbres d'hélice et roulements de gouvernail.
Si vous avez des questions spécifiques sur le matériau, ses performances ou ses applications, n'hésitez pas à les poser !

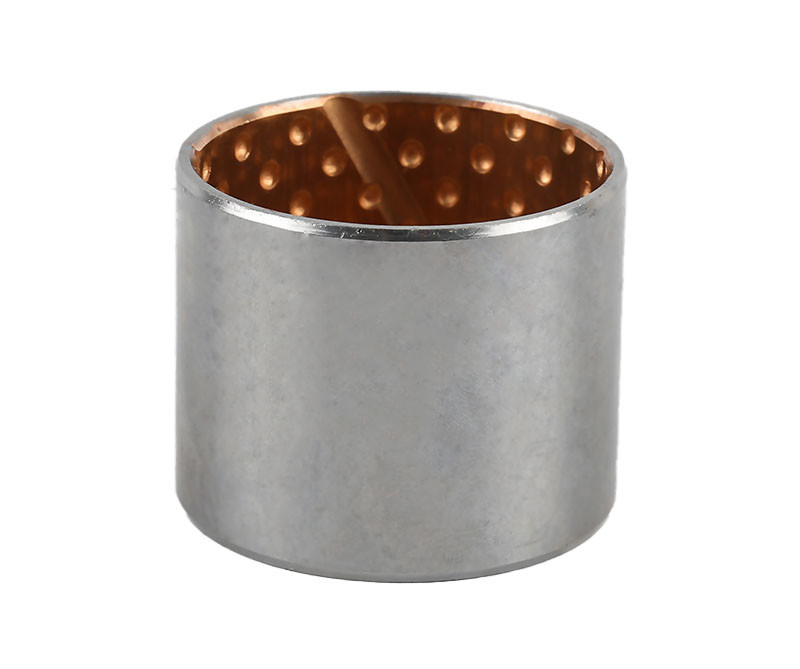

La bague en bronze autolubrifiante VIIPLUS, fabriquée en matériau bimétallique SAE-797/CuPb10Sn10, est une solution de roulement haute performance conçue pour une large gamme d'applications industrielles. La construction bimétallique combine la solidité et la résistance à l'usure du bronze avec les propriétés lubrifiantes du plomb et de l'étain, ce qui donne un roulement à la fois durable et autolubrifiant.
L'alliage SAE-797/CuPb10Sn10 offre une excellente résistance à la corrosion et une excellente capacité de charge, ce qui le rend adapté à une utilisation dans des environnements difficiles et sous de lourdes charges. Les propriétés autolubrifiantes du matériau réduisent considérablement la friction et l'usure, prolongeant ainsi la durée de vie du roulement et améliorant l'efficacité opérationnelle.
La bague en bronze autolubrifiante VIIPLUS est un choix fiable pour les machines, les équipements et autres applications industrielles où un fonctionnement fluide et efficace est crucial. Sa composition de matériaux unique et sa conception autolubrifiante en font une option supérieure pour réduire les coûts de maintenance et les temps d'arrêt.
En résumé, les roulements bimétalliques SAE-797 / CuPb10Sn10 de VIIPLUS, avec leurs propriétés autolubrifiantes et leurs hautes performances, constituent un excellent choix pour les applications industrielles exigeant durabilité et efficacité.
Appui bimétallique à paroi mince avec bronze, formes d'appui fabriquées sur commande :roulements cylindriques, roulements à bride, plaques coulissantes, demi-coquilles, roulements lisses, formes de roulement personnalisées Bagues bimétalliques de type acier G-CuPb10SnDIN 1716 SAE-797 / CuPb10Sn10 | - Douille en bronze autolubrifiante VIIPLUS
Bushing Company, fritté SAE-799CuPb24Sn4Fournisseur de bagues bimétalliques. Nous travaillons ensemble pour créer des solutions pour les applications BIMETAL les plus exigeantes. Besoin d'aide pour trouver les bons produits de bagues bimétalliques ? Nos experts en pièces de roulements lisses peuvent vous aider. Appelez pour une assistance immédiate. Demandez un devis pour le matérielAcier+CuPb10Sn10,Acier+CuPb24Sn4,Acier+CuPb24Sn,Acier+CuPb30,Acier+CuPb10Sn10+GRAPHITE.
Cette bague bimétallique peut être fabriquée en différents types ou personnalisée.
-Plaques de poussée ou d'appui
-Douille à bride
-Douille de joint soudé
-Douille à joint fendu
-Douille de verrouillage Serrer
-Caractéristiques usinées spécialisées
Fabricants de roulements et de bagues bimétalliques et de bagues et de roulements et de bagues solides moulés, référence en alliage et caractéristiques des matériaux.Sae-797 / Cupb10sn10 | Roulements bimétalliques - Bague en bronze autolubrifiante Viiplus, la bague bimétallique Sae-797 est à base d'acier et frittée avecCuPb10Sn10 ou CuSn6Zn6Pb3comme couche de doublure.
Le type de bagues bimétalliques le plus résistant et largement utilisé dans de nombreux domaines. Ce type a les meilleures performances dans la gamme des bagues construites en alliage Cu-Pb. Il a donc une large application et convient principalement aux endroits à vitesse moyenne et à impact élevé, etc. Nous avons beaucoup d'expérience dans la fabrication et la fourniture de bagues Bimtel personnalisées et Roulements.
Acier enveloppé bimétallique avec série Bronze - Bagues métriques Si vous avez besoin d'aide pour sélectionner les meilleurs produits de bagues bimétalliques et de roulements à bride pour votre application particulière, cliquez ici pour accéder à notre catalogue en ligne Spécificateur de bagues bimétalliques pour les bagues de série de roulements lisses avec taille, y compris les types de téléchargements.ACIER ENVELOPPÉ BIMÉTAL CUSN10PB AVEC BANDES DE BRONZE ...
| Palier lisse composite enveloppé, Acier/bronze cuivré ou étamé, DIN 1494 / ISO 3547, Sans entretien, Avec poches de lubrification | |||
| DÉTAILS TECHNIQUES | |||
| Capacité de charge spécifique statique | ≤ 250 [N/mm2] | Contrainte de température | - 40 [°C] à + 250 [°C] |
| Dynamique de capacité de charge spécifique | ≤ 140 [N/mm2] | ||
| Vitesse de glissement | ≤ 2,5 [m/s] | Max. Valeur PV | 2,8 [N/mm² xm/s] |
| Valeur de friction | 0,04 [µ] à 0,12 [µ] | Pourcentage de surface de contact | > 75 [%] |
| MATÉRIELS | |||
| Matériel de soutien | Acier cuivré ou étamé | Couche coulissante | CuPb10Sn10 |
| DÉTAILS DE TOLÉRANCE | |||
| Ø du boîtier | H7 | Tolérance de l'arbre | f7 à h8 |
| Ø intérieur de la douille après montage | H9 | ||
| MATÉRIEL DE L'ARBRE | |||
| Acier, trempé ou non revenu | |||
| Rugosité de surface ≤ Ra 0,8 | |||
| PROPRIÉTÉS | |||
| Pour une capacité de charge élevée et des mouvements oscillants, ainsi que pour un fonctionnement difficile et des charges thermiques. Lubrification longue durée en raison du stockage du lubrifiant. | |||
| CHAMP D'APPLICATION | |||
| Galets de roulement, engins de chantier, construction de grues, machines agricoles (chargement par impact) | |||
| ENTRETIEN | |||
| Il s'agit d'un matériau de bague nécessitant peu d'entretien. Un premier graissage lors de l'installation est nécessaire, après quoi un graissage périodique avec de l'huile ou de la graisse est obligatoire. | |||
| CONSEIL DE MONTAGE | |||
| Logement | Biseau de montage min. 1,5 mm x 15-45° | ||
| Arbre | Biseau de montage 5 mm x 15°, bords arrondis | ||
| L'application d'un mandrin d'ajustement à force adéquate est conseillée. Une lubrification à la graisse de la surface extérieure peut être nécessaire lors du montage. | |||
| Collage | L'adhésif ne doit pas entrer en contact avec la surface coulissante ! | ||
Type de roulement bimétallique en acier avec bronze Coque en acier plaqué cuivre avec doublure en bronze sinéré Si vous avez besoin d'aide pour sélectionner la meilleure bague bimétallique et le meilleur roulement coulissant pour votre application particulière, n'oubliez pas que l'ingénierie de conception et l'assistance à l'application sont disponibles auprès de VIIPLUS CHINA dans le cadre de notre valeur. -des services ajoutés conçus pour faciliter votre achat en ligne depuis la Chine.
Cliquez icipour accéder à notre site en lignecatalogue de roulements lisseset produit de bague à manchon ci-dessous spécificateur pour les bagues de la série bimétallique avec près de 100 produits, y compris des téléchargements CAO gratuits.
Matériau des bagues, tolérances et précision, jeu interne, lubrification, montage et montage Informations sur le calcul de la charge et de la durée de vie Diamètre de l'arbre, taille de l'arbre, diamètre d'alésage du boîtier. Diamètre extérieur du roulement, alésage du roulement après jeu de montage, épaisseur de paroi, tolérance de longueur du roulement
Les bagues (également appelées roulements lisses, roulements plans, roulements lisses ou bagues linéaires) fonctionnent avec un mouvement de glissement entre les surfaces mobiles. Les bagues sont sélectionnées en fonction de la vitesse et de la charge appliquée. Les bagues sans entretien ne nécessitent pas de lubrification supplémentaire pour fonctionner. VIIPLUS fournit plus de 3 000 modèles différents de bagues de roulements autolubrifiants de haute qualité fabriqués à partir d'une variété de matériaux, notamment tous les métaux, plastiques et matériaux composites.
|
Référence du code standard de matériau des bagues bimétalliques |
||||
|
Matériel |
Composition de l'alliage |
Dureté de l'alliage |
Norme internationale |
|
|
BAGUES BIMETALLIQUES |
CuPb10Sn10 |
80 ~ 120 HB |
JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLÉVITE F100. |
|
|
CC495KDAIDO L10. DAB D57. Fédéral Mogul HF2. Bague à faible friction SY. GLYCO66. LCA F100 |
||||
|
CuPb24Sn4 |
45~70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. Clacie RSX. Liste de contrôle d'accès F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
DinG-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DINCuSn6(2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. Bague à faible friction AS15. ACL820 |
||
Bague bimétallique et roulements autolubrifiants Roulements coulissants industriels de précision
VIIPLUS MADE IN CHINA Sliding Bearings est le fournisseur complet et unique des PME, des OEM et des grossistes qui s'approvisionnent en roulements autolubrifiants de haute précision, en rondelles de manchon en bronze et produits connexes, ainsi que des services professionnels associés, notamment une ingénierie et une conception de classe mondiale. . Nos produits de roulements et nos solutions de conception amélioreront les performances de vos produits ; rendez votre entreprise plus compétitive et facilitez vos achats. Découvrez lequel de nos nombreux produits ou services convient parfaitement à votre application. Découvrez par vous-même comment les roulements lisses facilitent l'installation
La structure de la série de bagues de la série BiMetal est constituée de bagues doublées de bronze au plomb avec support en acier et comporte les couches suivantes :
1. Poudre de bronze frittée: bonne résistance à l’usure et excellente capacité de charge.
2. Support en acier: donne une capacité de charge exceptionnellement élevée, une excellente dissipation thermique.
3.Placage de cuivre 0,002mm, bonne résistance à la corrosion.
|
Limite de charge dynamique |
60N/mm² |
|
Charge statique |
120N/mm² |
|
coefficient de frottement |
0,08 ~ 0,2 |
|
Limite PV |
2,8N/mm²*m/s |
|
Vitesse maximale |
>2m/s |
|
Limite de température |
-40°C~+250°C |
Les bagues de la série sont dotées d'un matériau doublé de bronze au plomb avec support en acier spécialement développé pour les applications lubrifiées,capacité de charge élevée, excellente dissipation thermique et bonnes propriétés de fatigue.Ils ont été largement utilisés dans l'industrie automobile et dans les applications industrielles générales, notamment les boîtiers de direction, la direction assistée, les douilles de pédale, les douilles de pivot d'attelage, les pivots de hayon, la manutention mécanique, les équipements de levage, les moteurs hydrauliques, les machines agricoles, etc.
Envoyez-nous une demande en lignebimétallique, bagues, bronze fritté, bimétallique moulé, bagues, POM, à bride, bronze massif, joint soudé, joint fendu, serrure à serrage, bague en plastique, roulements, bague de galet de roulement, bague automobile, plaque de soupape hydraulique, piston sabot, bloc-cylindres, aluminium. Vous pouvez utiliser notre « formulaire de demande » pour nous contacter. Un membre de notre équipe commerciale vous contactera immédiatement.
