| Nom De Marque: | viiplus |
| Numéro De Modèle: | Incidence auto-lubrifiante |
| Nombre De Pièces: | Négociable |
| Prix: | According to product specifications |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | la capacité de production peut être assurée en grande quantité |

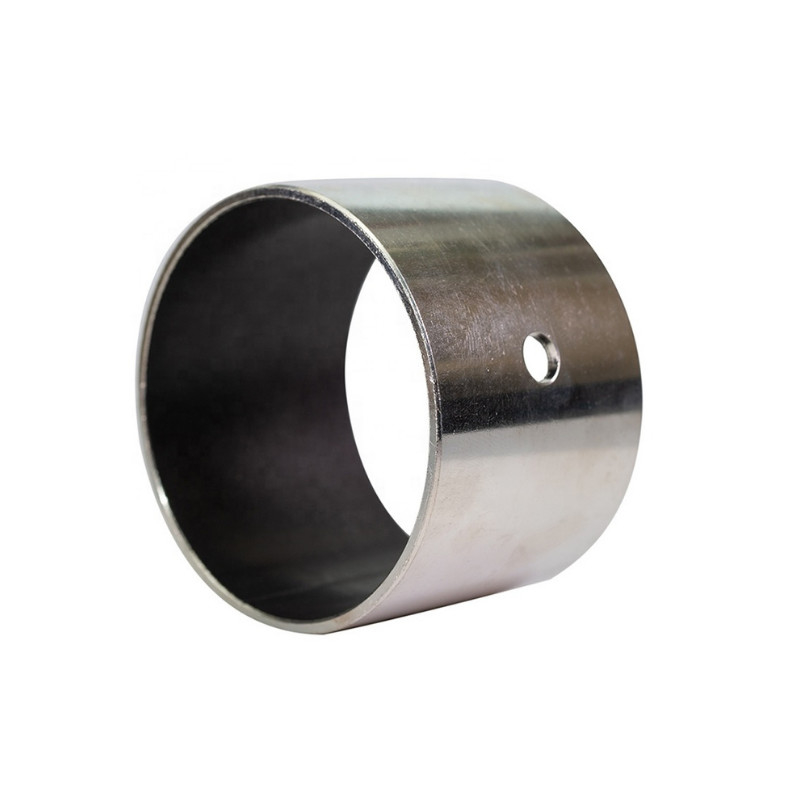

Les bagues droites MDZB sans huile avec placage multicouche à l'étain sont conçues pour des applications haute performance sans lubrification. Ces bagues sont dotées d'un placage multicouche à l'étain unique qui améliore la résistance à l'usure et la durabilité, assurant un fonctionnement fiable sur de longues périodes.
La conception droite des bagues permet une installation et une intégration faciles dans divers systèmes mécaniques. La fonction sans huile élimine le besoin d'une lubrification régulière, réduisant ainsi les exigences de maintenance et les coûts d'exploitation.
Le placage multicouche à l'étain améliore non seulement la résistance à l'usure, mais assure également une protection contre la corrosion, améliorant ainsi la durée de vie des bagues dans des environnements difficiles. Ce placage contribue également au bon fonctionnement des bagues, minimisant les frottements et la génération de chaleur.
Qu'elles soient utilisées dans les moteurs, les pompes ou autres machines rotatives, les bagues droites MDZB sans huile avec placage multicouche à l'étain offrent une solution robuste et fiable pour les applications sans lubrification. Leurs hautes performances et leur durabilité en font un excellent choix pour les applications industrielles où la fiabilité et la longévité sont primordiales.
| Type | Droit | Matériau de la bague | Bronze fritté avec | Plage de valeur PV maximale admissible (N/mm2•m/s) | 2.1～5.0 |
|---|---|---|---|---|---|
| Valeur PV maximale admissible (N/mm2•m/s) | 3.6 | Charge maximale admissible (N/mm2) | 49 | Vitesse maximale admissible (m/s) | 0.65 |
| Ajustements des trous de montage | H7 |
A une paroi mince et est compact.
・Matériaux
[ M ] Matériau : Couche ajoutée de remplissage
Couche de bronze fritté
Couche métallique à dos d'acier (acier à faible teneur en carbone : placage à l'étain)
Température admissible : -195 ~ 280°C
| Numéro de pièce | Numéro de pièce |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
Combinez la polyvalence unique du matériau avec la flexibilité de la fabrication. Contactez-nous dès aujourd'hui. Vous fait gagner du temps et de l'argent en recherche, conception et coûts de production. Assistance gratuite à la conception. Bagues et roulements de qualité. Solutions de roulements autolubrifiants personnalisées.
Les bagues, ou paliers lisses, fonctionnent avec un mouvement de glissement entre les surfaces en mouvement. Les bagues sont sélectionnées en fonction de la vitesse de rotation et de la charge appliquée. La plupart des bagues ne nécessitent pas de lubrification supplémentaire pour fonctionner.
Les bagues composites en bronze autolubrifiantes sont constituées d'une couche frittée sur une bande brune. Ces bagues sont résistantes à la corrosion et conviennent aux applications àhaute températurequi peuvent être fabriquées sans utiliser d'huile, nécessitant de longs cycles de service.
Ce type de palier autolubrifiant est utilisé dans la direction radiale ou axiale, en particulier dans les industries de l'acier et du ciment. Les bagues composites en bronze autolubrifiantes peuvent être utilisées dans les panneaux comme supports de pont, car la couche de glissement épaisse sur la surface interne peut supporter des charges allant jusqu'à 140 N / mm².
1. / Mélange de Pb 0,01 ~ 0,03 mm, fournit un excellent film de transfert initial, qui recouvre efficacement la surface de contact de l'ensemble de la douille, formant un film de lubrifiant solide de type oxyde.
2. poudre de bronze fritté 0,20-0,35 mm, fournit une conductivité thermique maximale loin de la surface de la bague, sert également de réservoir pour le mélange de plomb.
3. Support en bronze, offre une capacité de charge exceptionnellement élevée, une excellente dissipation de la chaleur. A une très bonne résistance à la corrosion.
| Matériau de support | bronze étamé 0,7-2,3 mm |
| Couche intermédiaire | Bronze fritté 0,2-0,3 mm |
| Couche de glissement | 0,01-0,03 mm |
| Résilience | 140 N/mm² |
| Plage de température | -195°C +300°C |
| Limite de vitesse de glissement | 5 m/s |
| Coefficient de frottement | 0,03 - 0,18 |
| Valeur limite (sec) | 4,3 N/mm² × m/s |
| Valeur limite (huile) | 50 N/mm² × m/s |
Les paliers lisses composites de type sec sont principalement utilisés dans les ensembles de paliers où de lourdes charges doivent être supportées et où les mouvements de rotation ou d'oscillation sont relativement lents.
Formes de roulements autolubrifiants disponibles en dimensions standard
Formes de roulements autolubrifiants fabriquées sur commande : formes standard dans des dimensions spéciales, rondelles de butée, rondelles de butée à bride, demi-paliers, formes spéciales obtenues par estampage ou emboutissage profond, conceptions de roulements personnalisées.
| PERFORMANCE OPÉRATIONNELLE | |
| Sec | Très bon |
| Lubrifié à l'huile | Bon |
| Lubrifié à la graisse | Correct |
| Lubrifié à l'eau | Bon |
| Lubrifié par le fluide de procédé | Correct |
| GÉNÉRAL | Unité | Valeur | |
| Charge maximale, p | Statique | N/mm2 | 140 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 280 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 18 |
| Normal à la surface | |||
| 10-6/K | 36 |
| SEC | ||
| Vitesse de glissement maximale, U | m/s | 2.5 |
| Facteur pU maximal | N/mm2 x m/s | 1.8 |
| Coefficient de frottement | 0,02 - 0,25 * |
| LUBRIFIÉ À L'HUILE | ||
| Vitesse de glissement maximale, U | m/s | 5 |
| Facteur pU maximal | N/mm2 x m/s | 5 |
| Coefficient de frottement | 0,02 - 0,12 |
| RECOMMANDATIONS | |||
| Rugosité de surface de l'arbre, Ra | Sec | µm | 0,3 - 0,5 |
| Lubrifié | µm | ≤ 0,05 - 0,4 * | |
| Dureté de surface de l'arbre | Non durci acceptable, durée de vie du roulement améliorée > 200 HB | ||
* Selon les conditions de fonctionnement
Ce type de roulement est utilisé radialement ou axialement, en particulier dans les industries de l'acier et du ciment.
Industriel: aérospatiale, équipement agricole, équipement de construction, équipement de manutention, machines de formage - métal, plastique et caoutchouc ; équipement de bureau, équipement médical et scientifique, équipement d'emballage, cylindres d'équipement pneumatique et hydraulique, pompes et moteurs, chemins de fer et tramways, machines textiles, vannes, etc.
Autre: équipement maritime et offshore, autres applications dans l'eau ou dans des environnements extérieurs
Il peut répondre aux critères exigeants d'une longue durée de vie et de performances sans problème avec ou sans lubrifiant, en particulier pour les exigences de résistance chimique élevée.
La bague à dos en bronze est largement utilisée dans la métallurgie de l'acier dans des applications telles que les bagues de rainure de rouleau des machines de coulée ultérieures, les pompes d'injection de béton et les convoyeurs à vis pour le béton. Elles peuvent également être fabriquées à partir de boîtiers en acier ou être transformées en bagues à bride qui peuvent se déplacer dans les deux directions radiales et axiales.
La bague à dos en bronze est particulièrement adaptée aux environnements à haute température où l'huile n'est pas efficace et où la machine doit fonctionner dans des conditions continues à long terme.
