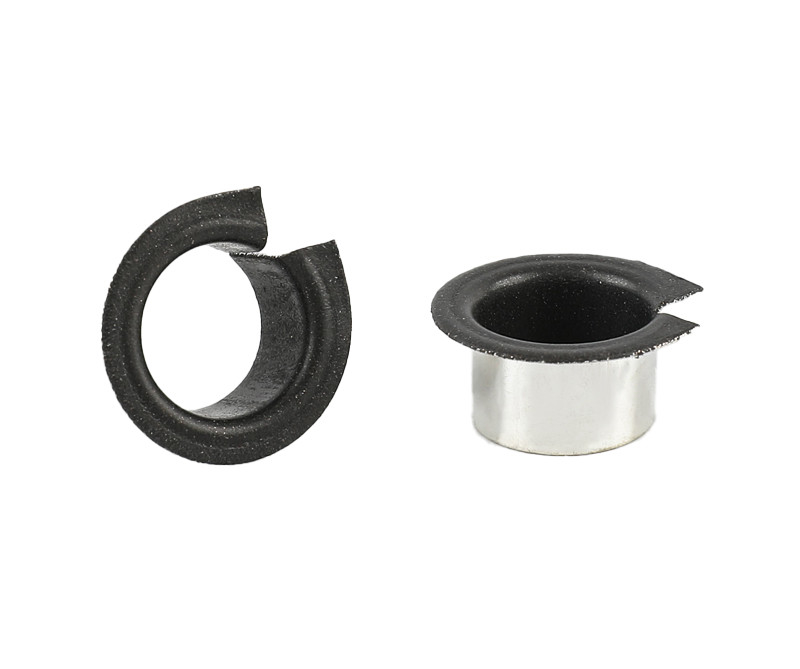

Le palier lisse à bride de la série PAF P10 avec acier étamé est un composant haute performance conçu pour assurer une rotation douce et fiable avec une friction réduite.

Construit avec un palier lisse en matériau PAF P10, ce composant offre une excellente résistance à l'usure et une grande durabilité, garantissant des performances durables même sous des charges et des vitesses élevées. Le support en acier étamé ajoute une résistance à la corrosion et améliore la résistance et la stabilité globales du palier.

La conception à bride du palier offre un soutien et une rigidité supplémentaires, lui permettant de supporter des charges plus élevées et de résister à la déformation. Cela facilite également l'installation et le retrait, améliorant ainsi l'efficacité de la maintenance.

Le palier lisse à bride de la série PAF P10 avec acier étamé convient à une large gamme d'applications industrielles, notamment les machines, les pompes, les moteurs et autres équipements nécessitant une rotation en douceur et un support de charge. Son ingénierie de précision, ses matériaux de haute qualité et ses propriétés anti-friction en font un choix fiable pour les applications industrielles qui exigent le meilleur en termes de performances et de durabilité.

Bagues à bride de la série PAF P10

Bagues à bride de la série PAF ... P10  les bagues conviennent au fonctionnement à sec, à un faible coefficient de frottement, à une usure réduite, à de bonnes caractéristiques de glissement, formant un film de transfert qui peut protéger la surface métallique d'accouplement, adapté aux mouvements rotatifs et oscillants.

Bagues à bride en polymère - Capacité de charge élevée, sans entretien

VIIPLUS est spécialisé dans la recherche et le développement, la production et la vente de paliers autolubrifiants. Les principaux produits sont les paliers composites polymères métalliques, les paliers composites bimétalliques, les paliers revêtus de bronze, les paliers monométalliques autolubrifiants et autres paliers.

les paliers lisses en polymère sont idéaux pour les applications avec des charges élevées et des vitesses modérées. La particularité de ces paliers lisses est qu'ils ne nécessitent aucun entretien.

Pour  les paliers lisses en polymère, une condition préalable importante est qu'ils fonctionnent de manière fiable pendant une longue période et ne tombent pas en panne, même dans des conditions de faible lubrification ou de fonctionnement à sec.

Matériau de la bague autolubrifiante composite métal-polymère

Dossier en acier + Fritté en bronze poreux + + Plomb

• les bagues autolubrifiantes offrent de très bonnes performances d'usure et de faible frottement sur une large gamme de charges, de vitesses et de températures en conditions de fonctionnement à sec
• Matériau de la bague adapté aux applications lubrifiées

Acier/bronze fritté et acier

PALIER LISSE À DOS EN BRONZE MÉTAL-POLYMÈRE

Microsection

Matériau de la bague autolubrifiante composite métal-polymère

• Couche de glissement++Plomb
• Fritté en bronze poreux
• Support en bronze

Performance de fonctionnement

Disponibilité

• Formes de paliers disponibles en dimensions standard: Bagues cylindriques, bagues à bride, plaques de glissement
• Formes de paliers fabriquées sur commande: Formes standard en dimensions spéciales, rondelles de butée, rondelles de butée à bride, demi-paliers, formes spéciales obtenues par estampage ou emboutissage, conceptions de paliers personnalisées

Applications

• Industriel – Aérospatial, équipement agricole, équipement de construction, équipement de manutention, machines de formage - métal, plastique et caoutchouc ; équipement de bureau, équipement médical et scientifique, équipement d'emballage, vérins pneumatiques et hydrauliques, pompes et moteurs, chemins de fer et tramways, machines textiles, vannes, etc.
• Autres – Équipement maritime et offshore, autres applications dans l'eau ou en extérieur

Dimensions et tolérances d'assemblage des paliers lisses antifriction métal-polymère selon les spécifications ISO 3547 : Les bagues cylindriques Les bagues sont préfinies dans l'alésage. Il est essentiel d'utiliser le jeu de fonctionnement correct et que le diamètre de l'arbre et l'alésage du logement soient finis aux limites indiquées dans les tableaux. En conditions de fonctionnement à sec, toute augmentation des jeux donnés entraînera une réduction proportionnelle des performances.

FABRIQUÉ SUR COMMANDE

Paliers métriques et bagues impériales fabriqués sur commande : formes de bagues standard en dimensions spéciales, joint, formes spéciales obtenues par estampage ou emboutissage, conceptions de bagues personnalisées.

Paliers de guidage d'arbre de paliers de journal de taille métrique fabriqués sur commande en Chine—Bagues à dos en bronze enroulé Paliers autolubrifiants. Acier étamé/bronze/, sans plomb ; DIN1494 / ISO3547.http://bronzegleitlager.com, les principaux fournisseurs de paliers lisses en Chine, la gamme de produits comprend des paliers lisses en acier, en bronze, en acier inoxydable ou bimétalliques ainsi que des bagues en bronze C86300, C93200, CNC, manchon personnalisé.

Solutions tribologiques métal-polymère sans entretien pour les environnements exigeants
Solutions de paliers autolubrifiants métal-polymère

OBTENIR UN DEVIS !

DESCRIPTION DU PRODUIT

Paliers lisses autolubrifiants avec couche de glissement.

Caractéristiques

–

• Sans entretien (autolubrifiant)– Faible coefficient de frottement
• – Palier universel
• – Longue durée de vie
• Domaines d'utilisation, par exemple

Machines d'emballage, moteurs, turbines, pompes, chariots élévateurs, etc.

Formes et formes

Paliers cylindriques lisses, paliers à bride, rondelles de butée, plaques de glissement.

Fabrication spéciale

Sur demande, nous pouvons proposer des tailles en pouces, des longueurs spéciales, des paliers lisses. au dessin et diverses couches pour différents domaines d'utilisation ainsi que différents supports en acier, bronze ou acier inoxydable, etc.

Également disponible

sans plomb, avec une variété de mélanges spécialisés pour diverses industries

Palier de glissement sec composite divisé ; Acier étamé/cuivre /, sans plomb ; DIN1494 / ISO3547 ; Sans entretien ; Excellentes performances de glissement et d'abrasion, adapté à différents types de mouvements, capacité de charge élevée, forte adaptabilité polyvalente.

La structure du palier lisse en polymère métallique est entièrement homogène, de sorte que toutes les propriétés – abrasion, résistance, autolubrification, faible coefficient de frottement, résistance aux vibrations et aux chocs – sont cohérentes sur toute l'épaisseur de la paroi de la bague du palier.

VIIPLUS fournit des paliers autolubrifiants et fournit aux clients des conceptions de systèmes de paliers qui respectent ou dépassent leurs spécifications.

Paliers à dos en métal

Les bagues et paliers peuvent être produits dans un logement métallique. L'utilisation d'une garniture autolubrifiante dans un logement métallique produit un palier plus rigide qui nécessite beaucoup moins de jeu de fonctionnement que les autres paliers non métalliques. Initialement conçu pour répondre aux besoins de l'industrie de l'énergie nucléaire, cette conception est désormais spécifiée dans de nombreuses autres applications.

Paliers de journal métriques, dos en bronze à joint fendu, fonctionnent parfaitement dans toute application de pivot ou de liaison. Pour les équipements de construction et agricoles, ce produit est généralement utilisé dans les pivots, les arbres de bascule, les différentiels, les charnières, les pédales et de nombreux autres points de pivot.

Description du produit

Palier de glissement sec composite enveloppé

• Bronze /
• Sans entretien
• Propriétés

Excellent comportement de glissement et d'usure, pour tous types de mouvements, capacité de charge élevée, bonne résistance à la corrosion, non magnétique

• Matériaux

Matériau de support Bronze ou acier

• Couche intermédiaire Bronze fritté
• Couche de glissement
• Propriétés des matériaux

Capacité de charge spécifique statique≤ 200 [N/mm2]

• Capacité de charge spécifique dynamique≤ 140 [N/mm2] à faible vitesse de glissement
• Vitesse de glissement≤ 2,5 [m/s]
• Valeur de frottement ***0,02 [µ] à 0,25 [µ]
• Contrainte thermique– 200 [°C] à + 280 [°C]
• Max. Valeur PV1,8 [N/mm² x m/s]
• Détails de tolérance

Logement ØH7

• Intérieur de la bague-Ø après montageH9
• Tolérance de l'arbref7 à h8
• Maintenance

est un palier de glissement sec avec une couche de glissement. La lubrification n'est donc pas nécessaire, mais fondamentalement possible !

• Domaine d'application

Construction de machines et d'installations, transformation textile et machines agricoles, industrie automobile

• Légende

Les dimensions spéciales ne sont disponibles que sur demande.*Si vous souhaitez tout de même utiliser la lubrification, n'oubliez pas de lubrifier régulièrement le palier lisse
