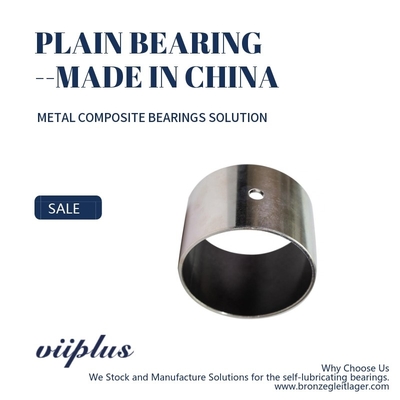

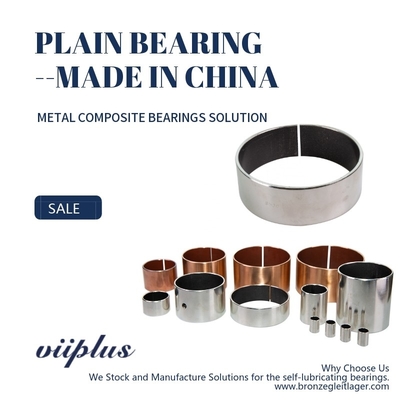

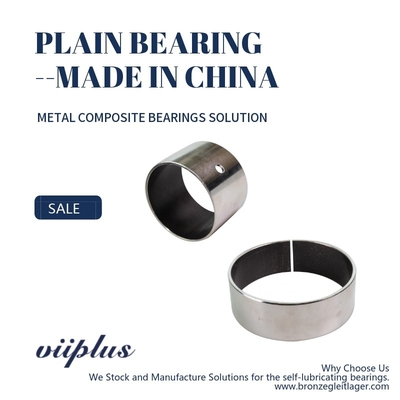

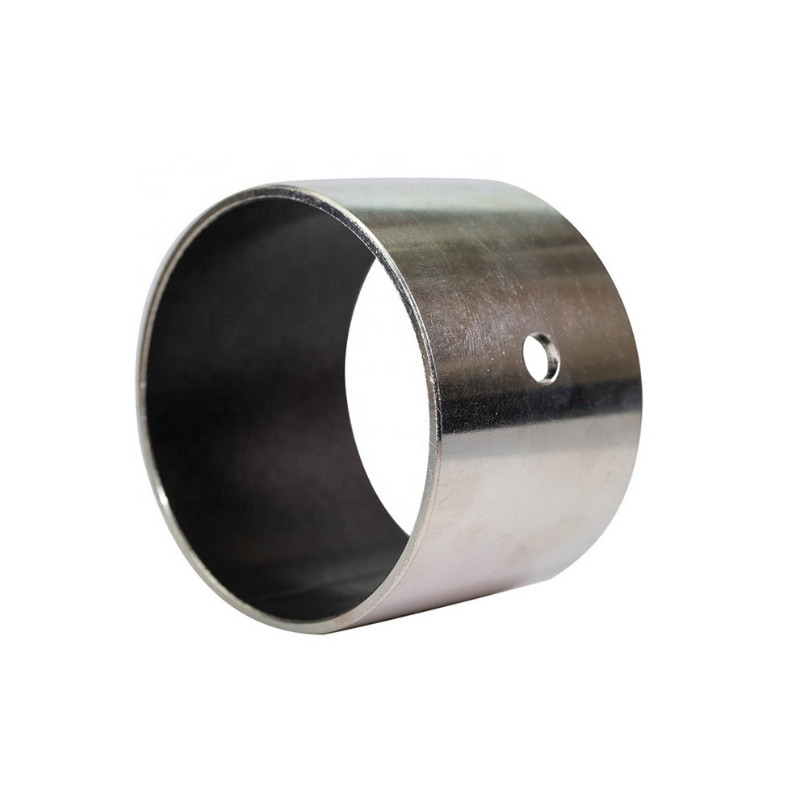

Bague composée d'incidence cylindrique disponible métrique de taille standard

Nom De Marque:	VIIPLUS BUSHINGS SUPPLIER
Numéro De Modèle:	Les produits présentant les caractéristiques suivantes sont considérés comme des produits similaires
Nombre De Pièces:	1000 Piece / Pieces
Prix:	$0.05 - $1.00 / Pieces
Conditions De Paiement:	TTT à l'avance, Western Union, MoneyGram
Capacité à Fournir:	Special adapté aux besoins du client lubrifiant la fabrication de bagues

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Fabricant cylindrique simple composé de bagues

Certification:

ISO 3547 DIN 1494 Assembly Standard Tolerance

caractéristiques:

boîtiers composites

Taille:

Taille standard disponible

Dimensions et tolérances:

Selon les spécifications ISO 3547

Fonctionnalité:

Acier plaqué /, sans plomb; Din1494 / iso3547

Bagues:

Bougchons auto-lubrifiants, roulements simples anti-frite-polymère

Disponibilité:

Buissons cylindriques buissons à brides laveuses de poussée des laveuses à brides plaques coulissant

Matériau de bague d'auto-lubrification composite de polymère métallique:

Arrière en acier + feutre en bronze poreux +

Application:

Équipement agricole, équipement de construction, aliments et boissons, équipement de manutention, ma

Prix de l'usine de la bague:

tiffany@viiplus.com

Fabricant de bague de roulement auto-lubrifiant:

https://www.viiplus.com/

Souligner::

Self lubrifier la bague en bronze, bagues en polymère métallique

Pom buisson:

Les bagues lubrifiées marginalement pour les applications lubrifiées à graisse ou à l'huile · Le

Bush Bearing Manufacturers Fournisseurs Exportateurs:

roulements unis. Service long et sans entretien, fabrique des bagues dans divers conceptions et à pa

Détails d'emballage:

Empaquetage : Carton d'exportation ; Cas en bois ; Palette en bois.

Capacité d'approvisionnement:

Special adapté aux besoins du client lubrifiant la fabrication de bagues

Mettre en évidence:

palier manchon en laiton imprégné d'huile

incidence simple à flasque

Description du produit

Lorsqu'il s'agit de coussinets cylindriques, la disponibilité de tailles standard métriques est cruciale pour une large gamme d'applications. Les bagues composites, en particulier celles fabriquées à partir de matériaux composites métal-polymère (MPC), offrent plusieurs avantages pour les applications de roulements cylindriques.

Les bagues composites à roulement cylindrique de taille standard métrique sont conçues pour s'adapter aux boîtiers et arbres de roulements de taille métrique standard. Cela garantit la compatibilité et la facilité d’installation dans diverses machines et équipements.

Les bagues composites MPC offrent plusieurs avantages clés :

Capacité de charge élevée : les matériaux MPC sont renforcés avec des composés métalliques, offrant une excellente résistance et durabilité pour supporter des charges et des couples lourds.
Faible friction : la combinaison de composés métalliques et polymères permet d'obtenir un matériau à faible friction, réduisant ainsi l'usure et la perte d'énergie.
Autolubrifiants : les bagues MPC ne nécessitent pas de lubrification externe, ce qui les rend sans entretien et réduit le risque de contamination ou de fuite.
Résistance chimique : les traversées MPC résistent aux produits chimiques et aux environnements difficiles, ce qui les rend adaptées aux applications exigeantes.
Les bagues composites à roulement cylindrique de taille standard métrique sont disponibles en différents diamètres, longueurs et épaisseurs de paroi pour répondre aux exigences d'application spécifiques. Ils peuvent être facilement installés dans des boîtiers de roulements existants à l'aide d'outils et de techniques standards.

Dans l'ensemble, les bagues composites à roulements cylindriques de taille standard métrique offrent une solution efficace pour diverses machines et équipements, offrant une capacité de charge élevée, un faible frottement et une résistance chimique tout en nécessitant un entretien minimal.

Bague composée à roulement cylindrique disponible de taille standard métrique

Roulements cylindriques disponibles de taille standard métrique - Bague composite. Fabriqué en Chine Fabrication de roulements coulissants, de bagues en bronze, de roulements en bronze moulé massif, de bagues sans huile, de bagues en bronze enveloppées, de bagues bimétalliques, de bagues, etc. Roulement de bague en bronze, bague en bronze WB FB, bague, bague composite : SF-1 PAP PAF PAS P10 P20 SF-2 POM

Recommandé				DO		PENSEZ NESS	f1	f2	LONGUEUR ET TAILLE
arbre.		logement		DO		PENSEZ NESS	f1	f2		8	10	12	15	20	25	30	40	50
2	0 -0,004	3.5	+0,008 0	3.5	+0,066 -0,026	0,750 -0,080	0,4	0,3
4	0 -0,004		+0,008 0	4		0,750 -0,080	0,4	0,3	0406	0408
5	+0,010 -0,068	7	+0,015 0	7		1.0 +0,065 +0,080	0,5	0,3	0506	0508	0610
6	+0,010 -0,068	8		8					0806	0608	0610
8	-0,018 -0,029	10		10					0806	0808	0810	0812	0815
10	-0,018 -0,029	12	+0,018 0	12	+0,065 +0,080				1006	1008	1010	1012	1015	1020
12	-0,016 -0,064	14		14					1206	1208	1410	1412	1415	1220	1225
14		16		16							1410	1412	1415	1420	1425
16		18		18							1610	1612	1615	1620	1625
18		20	+0,021 0	20	+0,075 +0,080						1810	1812	1815	1820	1625
20	-0,083 -0,041	23		23		1,5 +0,006 -0,026					2010	2012	2015	2020	2025	2030
22		25		25							2210	2212	2215	2220	2225	2230
24		27		27									2415	2420	2425	2430
25		28		28							2510	2512	2515	2520	2525	2530	2540	2550
28		32	+0,025 0	32	+0,086 0,040	+0,005 -0,050	1.0	0,6					2815	2820	2825	2830	2840
30		34		34								3012	3015	3020	3025	3030	3040
32	-0,025 -0,060	36		36										3220		3230	3240
35		39		39								3512	3515	3520	3525	3530	3540	3550
38		42		42									3815			3830	3840
40		44		44								4012		4020	4025	4030	4040	4050

Unité : mm

Recommandé				DO		PENSÉE	t1	t2	LONGUEUR ET TAILLE
ARBRE		LOGEMENT		DO		PENSÉE	t1	t2		25	30	40	50	60	70	80	100
45	-0,035 -0,060	50	+0,026 0	50	+0,086 +0,046	2,5+0,005-0,040	1.2	0,8	4520	4525	4530	4540	4550
50	-0,035 -0,060	55	+0,080 0	55	+0,100 +0,066				5020		5030	5040	5050	5060
55	-0,030 -0,040	60		60							5530	5540	5550	5560
60		65		65							6030	6040	6050	6060	6070
65		70		70							6530	6540	6550	6560	6570
70		75		75								7040	7050	7060	7070
75		80		80							7530	7540	7550	7560	7570	7580
80	0 -0,030	85	+0,086 0	85	+0,120 +0,070	2,5-0,010-0,060	1.4	0,8				8040	8050	8060	8070	8080	80100
85	0 -0,056	90		90								8540		8560		8580	85100
90		95		95								9040	9050	9060		9080	90100
95		100		100					9520				9550	9560		9580	95100
100		105		105									10050	10060		10080
105		110		110										10560		10580
110		115		115										11060		11080
120		125	+0,040 0	125	+0,170 +0,100	2,5-0,086-0,056	1.4	0,8						12060		12080	120100
125	0 -0,040	130		130										12560			125100
130		135		135										13060		13080	130100
140		145		145										14060		14080	140100
150		155		155									15050	15060		15080	150100
160		165		165										16060		16080	160100
180		185	+0,046 0	185	+0,210 +0,180											18080	180100
190	0 -0,046	195		195												19080	190100
200		205		205										20060		20080	200100
220		225		225												22080	220100
250		255	+0,062 0	255	+0,260 +0,170											25080	250100
260	0 -0,052	265		265												26080	260100
280		285		285												28080	280100
300		305		305												30080	300100

Bague composée d'incidence cylindrique disponible métrique de taille standard 0

Roulement coulissant à sec composite enveloppé

Bronze /
Sans entretien

Nom SF1

SF-1 3*5*3

SF-1 3*5*4

SF-1 3*5*5

SF-1 4*6*4

SF-1 4*6*5

SF-1 4*6*6

SF-1 4*6*8

SF-1 4*6*10

SF-1 5*7*5

SF-1 5*7*6

SF-1 5*7*8

SF-1 5*7*10

SF-1 6*8*4

SF-1 6*8*5

SF-1 6*8*6

SF-1 6*8*8

SF-1 6*8*10

SF-1 6*8*12

SF-1 6*8*15

SF-1 7*9*6

SF-1 7*9*8

SF-1 7*9*10

SF-1 7*9*15

SF-1 8*10*5

SF-1 8*10*6

SF-1 8*10*8

SF-1 8*10*10

SF-1 8*10*12

SF-1 8*10*15

SF-1 8*10*20

SF-1 9*11*10

SF-1 10*12*6

SF-1 10*12*8

SF-1 10*12*10

SF-1 10*12*12

SF-1 10*12*15

SF-1 10*12*20

SF-1 10*12*25

SF-1 11*13*10

SF-1 11*13*12

SF-1 12*14*6

SF-1 12*14*8

SF-1 12*14*10

SF-1 12*14*12

SF-1 12*14*15

SF-1 12*14*20

SF-1 12*14*25

SF-1 13*15*8

SF-1 13*15*10

SF-1 13*15*15

SF-1 14*16*6

SF-1 14*16*8

SF-1 14*16*10

SF-1 14*16*12

SF-1 14*16*15

SF-1 14*16*20

SF-1 14*16*25

SF-1 15*17*10

SF-1 15*17*12

SF-1 15*17*15

SF-1 15*17*20

SF-1 15*17*25

SF-1 16*18*10

SF-1 16*18*12

SF-1 16*18*15

SF-1 16*18*20

SF-1 16*18*25

SF-1 17*19*10

SF-1 17*19*12

SF-1 17*19*15

SF-1 17*19*20

SF-1 18*20*10

SF-1 18*20*12

SF-1 18*20*15

SF-1 18*20*20

SF-1 18*20*25

SF-1 18*20*30

SF-1 19*22*15

SF-1 19*22*20

SF-1 19*22*30

SF-1 20*22*10

SF-1 20*22*15

SF-1 20*22*20

SF-1 20*22*25

SF-1 20*22*30

SF-1 20*22*32

SF-1 20*23*10

SF-1 20*23*12

SF-1 20*23*15

SF-1 20*23*20

SF-1 20*23*25

SF-1 20*23*30

SF-1 20*23*35

SF-1 20*23*40

SF-1 20*23*45

SF-1 20*23*50

SF-1 22*25*10

SF-1 22*25*12

SF-1 22*25*15

SF-1 22*25*20

SF-1 22*25*25

SF-1 24*27*10

SF-1 24*27*12

SF-1 24*27*15

SF-1 24*27*20

SF-1 24*27*25

SF-1 24*27*30

SF-1 25*28*10

SF-1 25*28*12

SF-1 25*28*15

SF-1 25*28*20

SF-1 25*28*25

SF-1 25*28*30

SF-1 25*28*35

SF-1 25*28*40

SF-1 25*28*50

SF-1 26*30*15

SF-1 26*30*20

SF-1 26*30*25

SF-1 26*30*30

SF-1 26*30*35

SF-1 26*30*40

SF-1 26*30*45

SF-1 28*32*10

SF-1 28*32*12

SF-1 28*32*15

SF-1 28*32*20

SF-1 28*32*25

SF-1 28*32*30

SF-1 28*32*35

SF-1 28*32*40

SF-1 30*34*10

SF-1 30*34*15

SF-1 30*34*20

SF-1 30*34*25

SF-1 30*34*30

SF-1 30*34*35

SF-1 30*34*40

SF-1 30*34*45

SF-1 30*34*50

SF-1 32*36*15

SF-1 32*36*20

SF-1 32*36*25

SF-1 32*36*30

SF-1 32*36*35

SF-1 32*36*40

SF-1 35*39*10

SF-1 35*39*12

SF-1 35*39*15

SF-1 35*39*20

SF-1 35*39*25

SF-1 35*39*30

SF-1 35*39*35

SF-1 35*39*40

SF-1 35*39*45

SF-1 35*39*50

SF-1 40*44*20

SF-1 40*44*25

SF-1 40*44*30

SF-1 40*44*35

SF-1 40*44*40

SF-1 40*44*45

SF-1 40*44*50

SF-1 45*50*20

SF-1 45*50*25

SF-1 45*50*30

SF-1 45*50*35

SF-1 45*50*40

SF-1 45*50*45

SF-1 45*50*50

SF-1 45*50*60

SF-1 50*55*20

SF-1 50*55*25

SF-1 50*55*30

SF-1 50*55*35

SF-1 50*55*40

SF-1 50*55*45

SF-1 50*55*50

SF-1 50*55*55

SF-1 50*55*60

SF-1 55*60*10

SF-1 55*60*15

SF-1 55*60*20

SF-1 55*60*25

SF-1 55*60*30

SF-1 55*60*35

SF-1 55*60*40

SF-1 55*60*45

SF-1 55*60*50

SF-1 55*60*60

SF-1 60*65*10

SF-1 60*65*15

SF-1 60*65*20

SF-1 60*65*25

SF-1 60*65*30

SF-1 60*65*35

SF-1 60*65*40

SF-1 60*65*45

SF-1 60*65*50

SF-1 60*65*55

SF-1 60*65*60

SF-1 60*65*70

SF-1 60*65*80

SF-1 65*70*20

SF-1 65*70*25

SF-1 65*70*30

SF-1 65*70*35

SF-1 65*70*40

SF-1 65*70*45

SF-1 65*70*50

SF-1 65*70*55

SF-1 65*70*60

SF-1 65*70*70

SF-1 70*75*10

SF-1 70*75*20

SF-1 70*75*25

SF-1 70*75*30

SF-1 70*75*35

SF-1 70*75*40

SF-1 70*75*45

SF-1 70*75*50

SF-1 70*75*55

SF-1 70*75*60

SF-1 70*75*70

SF-1 70*75*80

SF-1 75*80*20

SF-1 75*80*25

SF-1 75*80*30

SF-1 75*80*35

SF-1 75*80*40

SF-1 75*80*45

SF-1 75*80*50

SF-1 75*80*55

SF-1 75*80*60

SF-1 75*80*65

SF-1 75*80*70

SF-1 75*80*75

SF-1 75*80*80

SF-1 75*80*100

SF-1 80*85*20

SF-1 80*85*25

SF-1 80*85*30

SF-1 80*85*35

SF-1 80*85*40

SF-1 80*85*45

SF-1 80*85*50

SF-1 80*85*55

SF-1 80*85*60

SF-1 80*85*65

SF-1 80*85*70

SF-1 80*85*75

SF-1 80*85*80

SF-1 80*85*85

SF-1 80*85*90

SF-1 80*85*95

SF-1 80*85*100

SF-1 80*85*105

SF-1 80*85*110

SF-1 80*85*120

SF-1 85*90*20

SF-1 85*90*25

SF-1 85*90*30

SF-1 85*90*35

SF-1 85*90*40

SF-1 85*90*45

SF-1 85*90*50

SF-1 85*90*55

SF-1 85*90*60

SF-1 85*90*65

SF-1 85*90*70

SF-1 85*90*75

SF-1 85*90*80

SF-1 85*90*85

SF-1 85*90*90

SF-1 85*90*100

SF-1 85*90*110

SF-1 90*95*20

SF-1 90*95*25

SF-1 90*95*30

SF-1 90*95*35

SF-1 90*95*40

SF-1 90*95*45

SF-1 90*95*50

SF-1 90*95*55

SF-1 90*95*60

SF-1 90*95*65

SF-1 90*95*70

SF-1 90*95*75

SF-1 90*95*80

SF-1 90*95*85

SF-1 90*95*90

SF-1 90*95*100

SF-1 95*100*20

SF-1 95*100*30

SF-1 95*100*35

SF-1 95*100*40

SF-1 95*100*45

SF-1 95*100*50

SF-1 95*100*55

SF-1 95*100*60

SF-1 95*100*65

SF-1 95*100*70

SF-1 95*100*75

SF-1 95*100*80

SF-1 95*100*85

SF-1 95*100*90

SF-1 95*100*100

SF-1 100*105*20

SF-1 100*105*25

SF-1 100*105*30

SF-1 100*105*35

SF-1 100*105*40

SF-1 100*105*45

SF-1 100*105*50

SF-1 100*105*55

SF-1 100*105*60

SF-1 100*105*65

SF-1 100*105*70

SF-1 100*105*75

SF-1 100*105*80

SF-1 100*105*85

SF-1 100*105*90

SF-1 100*105*95

SF-1 100*105*100

SF-1 100*105*110

SF-1 105*110*30

SF-1 105*110*35

SF-1 105*110*40

SF-1 105*110*45

SF-1 105*110*50

SF-1 105*110*55

SF-1 105*110*60

SF-1 105*110*65

SF-1 105*110*70

SF-1 105*110*75

SF-1 105*110*80

SF-1 105*110*85

SF-1 105*110*90

SF-1 105*110*95

SF-1 105*110*100

SF-1 105*110*105

SF-1 105*110*110

SF-1 105*110*115

SF-1 105*110*120

Propriétés

Excellent comportement au glissement et à l'usure, pour tous types de mouvements, capacité de charge élevée, bonne résistance à la corrosion, amagnétique

Matériels

Matériau du support Bronze ou acier
Couche intermédiaire Bronze fritté
Couche coulissante

Propriétés des matériaux

Capacité de charge spécifique statique≤ 200 [N/mm2]
Capacité de charge spécifique dynamique≤ 140 [N/mm2] à vitesse de glissement lente
Vitesse de glissement≤ 2,5 [m/s]
Valeur de friction ***0,02 [µ] à 0,25 [µ]
Contrainte thermique – 200 [°C] à + 280 [°C]
Max. Valeur PV1,8 [N/mm² xm/s]

Détails de tolérance

Boîtier ØH7
Ø intérieur de la douille après montageH9
Tolérance d'arbref7 à h8

Entretien

est un palier lisse sec avec uncouche coulissante.La lubrification n’est donc pas nécessaire, mais fondamentalement possible !

Domaine d'application

Construction de machines et d'installations, transformation textile et machines agricoles, industrie automobile

Légende

Les dimensions spéciales sont disponibles uniquement sur demande.*Si vous souhaitez néanmoins utiliser une lubrification, n'oubliez pas de lubrifier régulièrement le palier lisse.

Prenez contact...Envoyez-nous une demande en ligne,Vous pouvez utiliser notre « Formulaire de demande » pour nous contacter. Un membre de notre équipe commerciale vous contactera immédiatement.

Clause de non-responsabilité :
Les informations et les photographies contenues dans ce catalogue sont un aperçu des produits de roulements à bagues de la gamme OEM. Pour plus de détails/détails exacts, veuillez vous référer au catalogue OEM d'origine. Les noms de produits, logos, marques et autres marques déposées présentés ou mentionnés dans ce document sont la propriété de leurs détenteurs respectifs.

SUIVEZ-NOUS SUR

Bague composée d'incidence cylindrique disponible métrique de taille standard 2

HTTP://WWW.BRONZEGLEITLAGER.COM

Les étiquettes:

buissons oilless

Incidence en bronze solide

Incidences en bronze enveloppées

Bouches en bronze enveloppées

Bagues branchées par graphite

Incidence en bronze de graphite

Bagues en bronze de douille

Individu lubrifiant l'incidence simple

revêtue de coque

gleitlager en bronze

Incidences simples de polymère

POM Bushing

Buissons bimétalliques d'incidence

INCIDENCES SIMPLES EN BRONZE

Plats d'usage de lubrifiant d'individu

Bagues d'acier inoxydable

Bagues en bronze de fonte

Matériel en bronze de bague

Bague de valve

Individu lubrifiant les bagues en bronze

palier manchon à flasque

Incidence de glissement sèche

buissons oilless

Incidence en bronze solide

Incidences en bronze enveloppées

Bouches en bronze enveloppées

Bagues branchées par graphite

Incidence en bronze de graphite

Bagues en bronze de douille

Individu lubrifiant l'incidence simple

revêtue de coque

gleitlager en bronze

Incidences simples de polymère

POM Bushing

Buissons bimétalliques d'incidence

INCIDENCES SIMPLES EN BRONZE

Plats d'usage de lubrifiant d'individu

Bagues d'acier inoxydable

Bagues en bronze de fonte

Matériel en bronze de bague

Bague de valve

Individu lubrifiant les bagues en bronze

palier manchon à flasque

Incidence de glissement sèche

Bague composée d'incidence cylindrique disponible métrique de taille standard

Bague composée d'incidence cylindrique disponible métrique de taille standard

palier manchon en laiton imprégné d'huile

incidence simple à flasque

Bague composée à roulement cylindrique disponible de taille standard métrique

Propriétés

Matériels

Propriétés des matériaux

Détails de tolérance

Entretien

Domaine d'application

Légende
