Taille de la bride du manchon de palier sans huile POM La fabrication et la vente professionnelles de paliers de lubrification sans huile.

Bague de palier POM

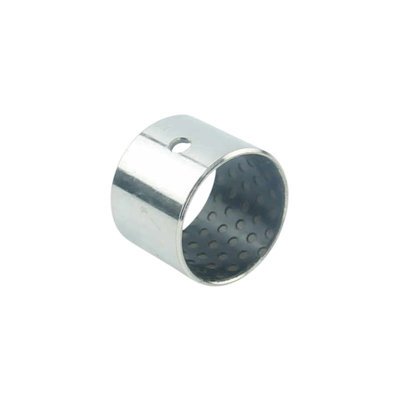

Le manchon de palier sans huile Kx avec taille de bride et fabriqué en POM (polyoxyméthylène) est un composant autolubrifiant conçu pour des performances supérieures dans une gamme d'applications industrielles. Le POM, également connu sous le nom d'acétal, est un matériau très durable et résistant à l'usure qui offre d'excellentes propriétés mécaniques et une grande stabilité.

La conception à bride de ce manchon de palier offre un soutien et une stabilité supplémentaires, assurant un ajustement sûr dans le logement. Cela améliore non seulement la capacité de charge, mais contribue également à la fiabilité et aux performances globales du palier.

La nature autolubrifiante du matériau POM réduit considérablement le besoin de lubrification externe, simplifiant l'entretien et prolongeant la durée de vie du manchon de palier. Cette caractéristique est particulièrement bénéfique dans les applications où une lubrification régulière est difficile ou impraticable.

Le manchon de palier sans huile Kx convient à une large gamme de machines et d'équipements, notamment les pompes, les moteurs et les boîtes de vitesses. Sa construction et ses matériaux de haute qualité garantissent un fonctionnement souple et fiable, même sous de fortes charges et à des vitesses élevées.

En résumé, le manchon de palier sans huile Kx avec taille de bride et fabriqué en POM est un composant robuste et fiable qui offre des performances et une durabilité exceptionnelles dans divers environnements industriels. Ses propriétés autolubrifiantes et sa conception à bride se combinent pour offrir un soutien, une stabilité et une lubrification optimaux, ce qui en fait un choix idéal pour les applications exigeantes.

Une petite quantité de lubrifiant est nécessaire pour ces bagues (toutes les graisses ou huiles conçues pour la lubrification des paliers lisses). Les bagues en POM ont de bonnes propriétés de glissement et conviennent aux mouvements rotatifs et oscillants. Elles ont un faible coefficient de frottement, une faible sensibilité aux charges de bord et de bonnes propriétés d'amortissement. Elles peuvent être post-usinées. Elles nécessitent peu d'entretien en raison des longs intervalles de relubrification.

Ce matériau est conçu pour des conditions de frottement semi-sec avec une lubrification limitée. Des dépressions circulaires régulièrement disposées sont formées sur la surface de glissement, qui sont remplies d'une quantité suffisante de lubrifiant une fois pendant l'assemblage. Le matériau de glissement est constitué de polyacétal ancré dans du bronze poreux sur un substrat en acier fritté.

La bande bimétallique KX a une couche de polyacétal de 0,25 mm d'épaisseur sur l'intercalaire en bronze afin qu'elle puisse être usinée si nécessaire. Elle a une bonne conformabilité, d'où sa résistance aux pressions de bord, mais ne convient pas aux travaux à sec.

Le coefficient de frottement est faible lors de la lubrification initiale avec de la graisse et augmente par la suite. Lorsque la durée de vie de glissement de la bande bimétallique KX n'est pas suffisante avec l'alimentation en lubrifiant de base, elle peut être augmentée par une relubrification répétée. Les produits de bande bimétallique KX ont d'excellentes propriétés de glissement.

La plage de température de fonctionnement est de -40 à +110 °C, à court terme jusqu'à +130 °C.
Les bagues en POM sont équivalentes aux bagues marquées PM...,PCM...M, PAP...P20, GLY.AB..., MX..., SF-2...,
Paramètres
Diamètre intérieur (mm)
14
Diamètre extérieur (mm)
16
Largeur (mm)
15
Plage de température °C
-40..+250
Coefficient de frottement µ
0,04-0,12
Charge dynamique N/mm2
120
Charge statique N/mm2
250
Vitesse de glissement admissible m/s
2,0
Tolérance de l'arbre
h7-h8
Tolérance du corps
H7
Rugosité de surface de l'arbre Ra µm
0-0,8
Dureté de l'arbre HB
150-600

Tableau des tailles des bagues en POM

ROULEMENTS MÉTRIQUES BAGUES EN POM AVEC TROUS D'HUILE.pdf

Voir les bagues composites de style POM et les paliers autolubrifiants de bronzegleitlager.com

Toutes les tailles sont en stock et prêtes pour une expédition fiable.

Palier autolubrifiant composite cylindrique en Pom


Le palier lisse à base de POM, également appelé bague en POM, palier à lubrification limite, palier sans huile, palier sec, palier en POM et manchon sec revêtu de POM. Il a une structure de matériau similaire à celle des chevilles. La différence réside dans la couche revêtue de POM.

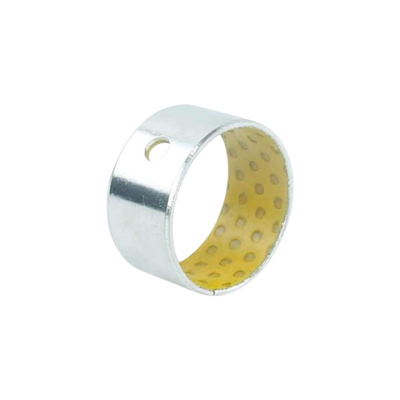

La bague composite en POM jaune est un article standard de notre société. Ce type de palier autolubrifiant a la même structure de matériau que les autres bagues.

1. POM 0,3~0,5 mm.
2. Bronze poreux 0,2~0,3 mm.
3. Support en acier 0,4~2,2 mm.
4. Cuivrage 0,008 mm.


• Bague composite de protection de l'environnement en matériau multicouche sans plomb

• Bague fendue en acier POM sans huile POM composite 14*12*15 personnalisée

• Palier de bague en PTFE autolubrifiant composite en acier avec bronze

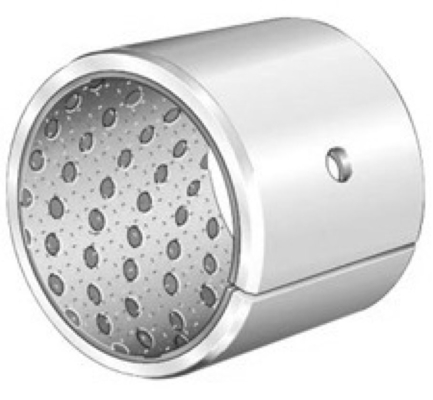

PALIER FENDU EN POM - TYPE POM

Caractéristiques des bagues en POM marginalement lubrifiées


· Bonne capacité de charge et résistance à l'usure
· Convient aux mouvements linéaires, oscillants et rotatifs
· Performances optimales à des charges relativement élevées et à de faibles vitesses
· Les douilles sans plomb peuvent répondre aux exigences de protection de l'environnement

Le palier autolubrifiant composite en POM jaune est largement utilisé dans les machines où le sans plomb est inacceptable, comme les machines textiles, les pièces automatiques, les châssis de voiture, les machines de forgeage, la métallurgie, etc.

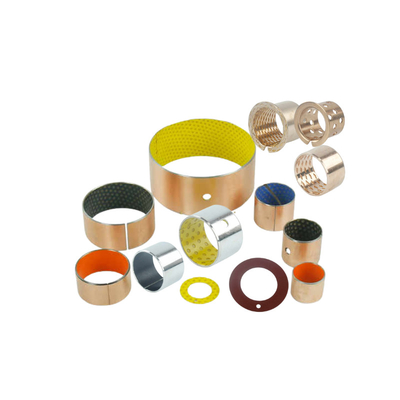

BAGUES DE PALIER AUTOLUBRIFIANTES EN POM CONNEXES

Données techniques du palier autolubrifiant composite en POM jaune

Paliers lisses en métal-polymère lubrifiés à la graisse Bague en POM

Bague en POM - Paliers lubrifiés à l'huile ou à la graisse - Taille métrique

• Bagues en POM marginalement lubrifiées pour les applications lubrifiées à la graisse ou à l'huile
• Les pièces standard contiennent des encoches de graisse sur la couche de glissement ; couche de glissement plate disponible sur demande
• Performances optimales sous des charges relativement élevées et à de faibles vitesses
• Convient aux mouvements linéaires, oscillants et rotatifs
• Large gamme de pièces disponibles en stock

Structure et composition

• Matériau de la bague composite métal-polymère
• Dos en acier + fritté en bronze poreux +
  POM avec encoches de lubrification

Microsection

1. Couche de glissement POM avec ou sans encoches de lubrifiant pour l'usinage

2. Fritté en bronze poreux

3. Dos en acier

Propriétés de la bague en POM du palier autolubrifiant

Disponibilité

Formes de paliers disponibles en dimensions standard


• Bague en POM cylindrique standard
• Rondelles de butée en POM
• Des bandes en POM sont disponibles
• Bague en POM personnalisée


Paliers métriques et bagues impériales fabriqués sur commande : formes de bagues standard dans des dimensions spéciales, demi-bagues, formes spéciales obtenues par estampage, paliers avec encoches de positionnement, trous de lubrifiant et rainures usinées, conceptions de bagues personnalisées


Applications typiques des bagues en POM

• Équipement agricole
• Hors route, camion et automobile
• Équipement de manutention et de levage
• Industrie de la construction de machines-outils
• Hydraulique
• Ingénierie et applications générales
