| Nom De Marque: | viiplus |
| Numéro De Modèle: | incidence auto-lubrifiante |
| Nombre De Pièces: | Négociable |
| Prix: | According to product specifications |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | la capacité de production peut être assurée en grande quantité |

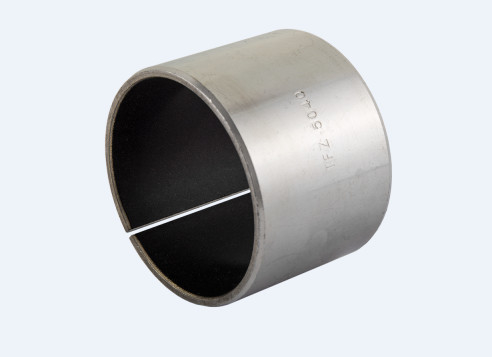

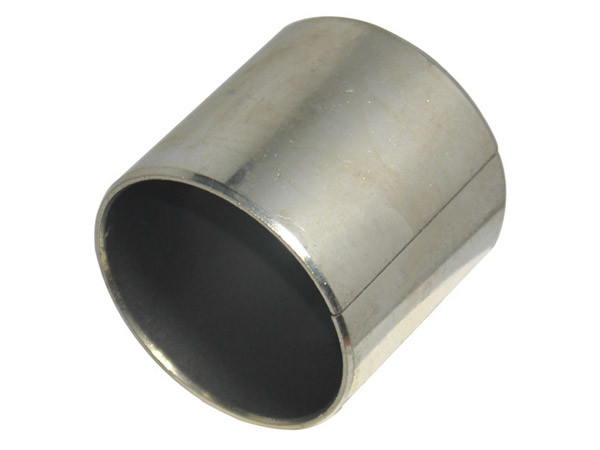

Le palier autolubrifiant de 30 mm en bronze fritté est un palier haute performance conçu pour les applications nécessitant une résistance supérieure à l'usure et un faible frottement. Le matériau de base en bronze fritté offre une excellente résistance et durabilité, tandis que le revêtement en (Polytétrafluoroéthylène) offre des propriétés autolubrifiantes qui éliminent le besoin d'une lubrification externe. Cette combinaison donne un palier qui peut fonctionner en douceur et de manière fiable sur de longues périodes, même dans des environnements difficiles.
Le diamètre de 30 mm de ce palier le rend adapté à un large éventail d'applications, notamment les machines, les équipements et autres utilisations industrielles. La construction en bronze fritté garantit que le palier peut supporter des charges lourdes et des vitesses élevées, tandis que le revêtement réduit le frottement et l'usure, prolongeant ainsi la durée de vie du palier.
Dans l'ensemble, le palier autolubrifiant de 30 mm en bronze fritté est un choix fiable et efficace pour les applications nécessitant une résistance supérieure à l'usure et un faible frottement.
Combinez la polyvalence unique de matériau avec la flexibilité de la fabrication. Contactez-nous dès aujourd'hui. Vous fait gagner du temps et de l'argent en recherche, conception et coûts de production. Assistance à la conception gratuite. Bagues et paliers de qualité. Solutions de paliers autolubrifiants personnalisées.
Les bagues, ou paliers lisses, fonctionnent avec un mouvement de glissement entre les surfaces en mouvement. Les bagues sont sélectionnées en fonction de la vitesse de rotation et de la charge appliquée. La plupart des bagues ne nécessitent pas de lubrification supplémentaire pour fonctionner.
Les bagues composites en bronze autolubrifiant sont constituées d'une couche frittée sur une bande brune. Ces bagues sont résistantes à la corrosion et adaptées auxhautes températuresapplications qui peuvent être réalisées sans utiliser d'huile nécessitant de longs cycles de service.
Ce type de palier autolubrifiant est utilisé dans le sens radial ou axial, notamment dans les industries de l'acier et du ciment. Les bagues composites en bronze autolubrifiant peuvent être utilisées dans les panneaux comme supports de pont, car la couche de glissement épaisse sur la surface interne peut supporter des charges allant jusqu'à 140 N / mm².
1. / Mélange Pb 0,01 ~ 0,03 mm, fournit un excellent film de transfert initial, qui recouvre efficacement la surface de contact de l'ensemble de la douille, formant un film lubrifiant solide de type oxyde.
2. poudre de bronze fritté 0,20-0,35 mm, fournit une conductivité thermique maximale loin de la surface de la bague, sert également de réservoir pour le mélange de plomb.
3. Support en bronze, donne une capacité de charge exceptionnellement élevée, une excellente dissipation de la chaleur. A une très bonne résistance à la corrosion.
| Matériau de support | bronze étamé 0,7-2,3 mm |
| Couche intermédiaire | Bronze fritté 0,2-0,3 mm |
| Couche de glissement | 0,01-0,03 mm |
| Résilience | 140 N/mm² |
| Plage de température | -195°C +300°C |
| Limite de vitesse de glissement | 5 m/s |
| Coefficient de frottement | 0,03 - 0,18 |
| Valeur limite (sec) | 4,3 N/mm² × m/s |
| Valeur limite (huile) | 50 N/mm² × m/s |
Les paliers lisses composites de type sec sont principalement utilisés dans les ensembles de paliers où de lourdes charges doivent être supportées et où les mouvements de rotation ou d'oscillation sont relativement lents.
Formes de paliers autolubrifiants disponibles en dimensions standard
Formes de paliers autolubrifiants fabriquées sur commande : formes standard dans des dimensions spéciales, rondelles de butée, rondelles de butée à bride, demi-paliers, formes spéciales obtenues par estampage ou emboutissage profond, conceptions de paliers personnalisées.
| PERFORMANCE OPÉRATIONNELLE | |
| Sec | Très bon |
| Lubrifié à l'huile | Bon |
| Lubrifié à la graisse | Correct |
| Lubrifié à l'eau | Bon |
| Lubrifié avec un fluide de procédé | Correct |
| GÉNÉRAL | Unité | Valeur | |
| Charge maximale, p | Statique | N/mm2 | 140 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 280 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 18 |
| Normal à la surface | |||
| 10-6/K | 36 |
| SEC | ||
| Vitesse de glissement maximale, U | m/s | 2.5 |
| Facteur pU maximal | N/mm2 x m/s | 1.8 |
| Coefficient de frottement | 0,02 - 0,25 * |
| LUBRIFIÉ À L'HUILE | ||
| Vitesse de glissement maximale, U | m/s | 5 |
| Facteur pU maximal | N/mm2 x m/s | 5 |
| Coefficient de frottement | 0,02 - 0,12 |
| RECOMMANDATIONS | |||
| Rugosité de la surface de l'arbre, Ra | Sec | µm | 0,3 - 0,5 |
| Lubrifié | µm | ≤ 0,05 - 0,4 * | |
| Dureté de la surface de l'arbre | Non durci acceptable, durée de vie du palier améliorée > 200 HB | ||
* Selon les conditions de fonctionnement
Ce type de palier est utilisé radialement ou axialement, notamment dans les industries de l'acier et du ciment.
Industriel: aérospatiale, équipement agricole, équipement de construction, équipement de manutention, machines de formage - métal, plastique et caoutchouc ; équipement de bureau, équipement médical et scientifique, équipement d'emballage, cylindres d'équipement pneumatique et hydraulique, pompes et moteurs, chemins de fer et tramways, machines textiles, vannes, etc.
Autre: équipement maritime et offshore, autres applications dans l'eau ou dans des environnements extérieurs
Il peut répondre aux critères exigeants d'une longue durée de vie et de performances sans problème avec ou sans lubrifiant, en particulier pour les exigences de résistance chimique élevée.
La bague à support en bronze est largement utilisée dans la métallurgie de l'acier dans des applications telles que les bagues de rainure de rouleau des machines de coulée ultérieures, les pompes d'injection de béton et les convoyeurs à vis pour le béton. Elles peuvent également être fabriquées à partir de boîtiers en acier ou être transformées en bagues à bride qui peuvent se déplacer dans les deux sens radial et axial.
La bague à support en bronze est particulièrement adaptée aux environnements à haute température où l'huile n'est pas efficace et où la machine doit fonctionner dans des conditions consécutives à long terme.
