| Nom De Marque: | VIIPLUS Sleeve & Bearing |
| Numéro De Modèle: | Alternative cylindrique métrique de Metal-Polymer Low Friction Plain Bearings Bush |
| Nombre De Pièces: | 50 Piece / Pieces |
| Prix: | négociable |
| Conditions De Paiement: | T/T, L/C, Western Union, |
| Capacité à Fournir: | Special adapté aux besoins du client lubrifiant la fabrication de bagues |

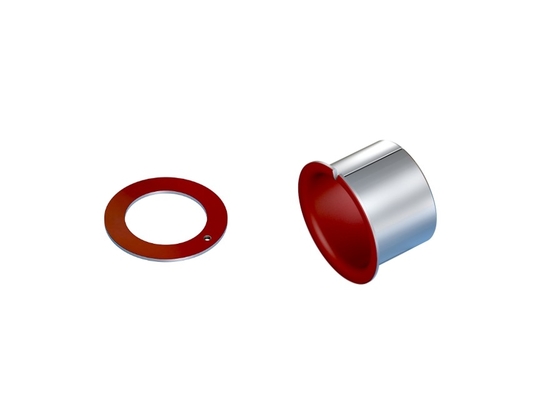

Les paliers lisses en polymère à dos en acier de type à bride sont particulièrement adaptés à la lubrification à l'huile hydraulique. Ces paliers offrent une excellente résistance à l'usure et à la corrosion, garantissant des performances fiables dans divers systèmes hydrauliques. Le dos en acier offre une résistance et une stabilité accrues, tandis que le matériau assure un fonctionnement en douceur et une lubrification efficace. La conception de type à bride permet une installation et une intégration faciles dans les machines hydrauliques. Dans l'ensemble, ces paliers sont un choix idéal pour les applications de lubrification à l'huile hydraulique, offrant des performances et une durabilité élevées.
DIN 1494 / ISO 3547 Également disponible : sans plomb ! Des dimensions spéciales ne sont disponibles que sur demande. Il s'agit d'un palier lisse sec avec une couche de glissement. La lubrification n'est donc pas nécessaire. Mais il convient aux applications lubrifiées (telles que la lubrification à l'huile hydraulique).
VIIPLUS propose une vaste gamme de paliers lisses pour répondre à vos besoins ! Grâce à notre savoir-faire en ingénierie chinoise et à notre vaste gamme de matériaux de bagues, nous sommes en mesure de résoudre presque tous les problèmes de paliers lisses secs.
Paliers lisses. Apparence et caractérisation des dommages aux paliers hydrodynamiques métalliques.
| Nom du produit | Bague en acier |
| Capacité de charge maximale | Charge statique 250N/mm2 ; Charge dynamique 140N/mm2 |
| Vitesse de charge maximale | Frottement sec 2,5 m/s ; Lubrification à l'huile 5,0 m/s |
| Limite de valeur PV maximale | Frottement sec 3,6 N/mm2 m/s ; Lubrification à l'huile 50 N/mm2 m/s |
| Coefficient de frottement | Frottement sec 0,08~0,20 ; Lubrification à l'huile 0,02~0,07 |
| Température de fonctionnement | -195℃~+280℃ |
| Conductivité thermique | 42w/m k |
| Processus de production | Découpe du matériau~Frittage du bronze~ frittage~Dimensionnement~Enroulement~Finition de surface~Emballage |
| Caractéristique d'application | Auto-lubrification, Faible usure, Faible frottement, Faible bruit, Bonne caractéristique de glissement, Sans Pb |
Logement ØH7 Alésage intérieur de la bague -Ø après montage H9 Tolérance de l'arbre f7 à h8
Type de paliers autolubrifiants
Tableau des tailles des bagues du
| Di (mm) | Do (mm) | Sfl (mm) | Dfl (mm) | B (mm) | palier | arbre | Le plus grand diamètre (mm) | Diamètre minimum (mm) | Le jeu maximum (mm) | Le jeu minimum (mm) | |
| BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB3016DU | 30 | 34 | 1.95 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3026DU | 30 | 34 | 1.95 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3516DU | 35 | 39 | 1.95 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB3526DU | 35 | 39 | 1.95 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB4016DU | 40 | 44 | 1.95 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4026DU | 40 | 44 | 1.95 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
| BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
Construction de machines et d'usines, transformation textile et machines agricoles, pompes hydrauliques, industrie automobile
technologie des paliers lisses et des bagues
1. Pas de lubrification à l'huile ou moins de lubrification à l'huile, adapté aux endroits où il est impossible d'ajouter de l'huile ou où il est difficile d'ajouter de l'huile. Il peut être utilisé sans entretien ou avec moins d'entretien.
2. Bonne résistance à l'usure, faible coefficient de frottement et longue durée de vie.
3. Il existe une quantité appropriée d'élastoplasticité, qui peut répartir la contrainte sur une surface de contact plus large et améliorer la capacité de charge du palier.
4. Les coefficients de frottement statique et dynamique sont similaires, ce qui peut éliminer le fluage à basse vitesse, assurant ainsi la précision de fonctionnement de la machine.
5. Il peut faire la machine réduire les vibrations, réduire le bruit, prévenir la pollution et améliorer les conditions de travail.
6. Le film de transfert peut être formé pendant le mouvement pour protéger l'arbre de frottement sans mordre l'arbre.
7. La dureté de l'arbre de frottement est faible, et davantage d'arbres sans traitement de trempe peuvent être utilisés, réduisant ainsi la difficulté de traitement des pièces connexes.
8. Structure à paroi mince, poids léger, peut réduire le volume mécanique.
9. Une variété de métaux peuvent être galvanisés au dos de l'acier, ce qui peut être utilisé dans des milieux corrosifs ; il a été largement utilisé dans les pièces coulissantes de diverses machines.
