| Nom De Marque: | Viiplus |
| Numéro De Modèle: | Joint POM Lead Free |
| Nombre De Pièces: | Plats d'usage de précision et pièces en bronze de lubrification sur commande |
| Prix: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| Conditions De Paiement: | TTT À L'AVANCE, L/C, WESTERN UNION |
| Capacité à Fournir: | bagues en bronze de douille, Chine, fabricants, fournisseurs, usine, individu en gros et métallique |

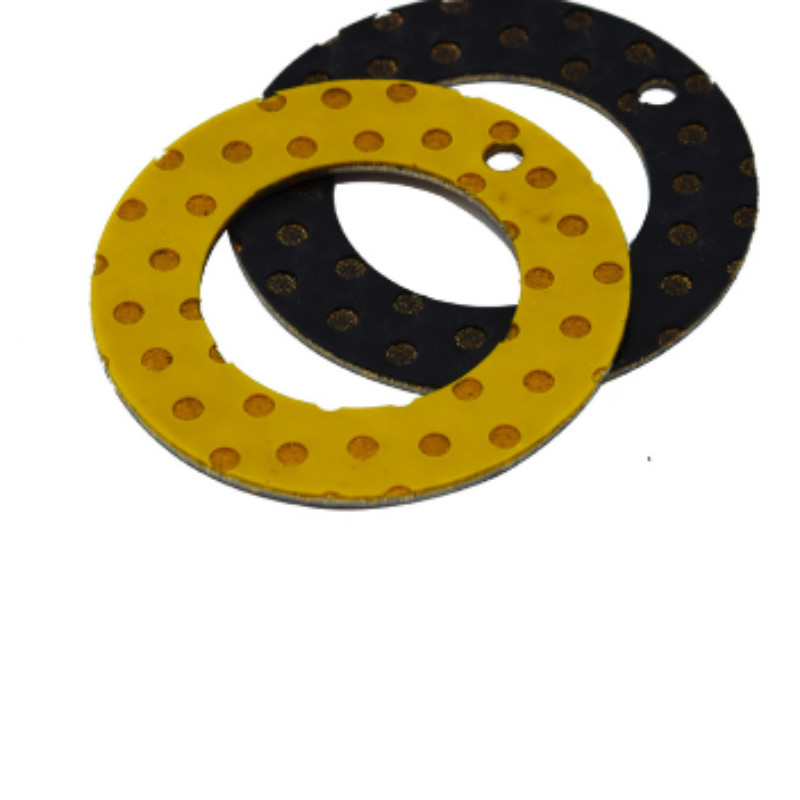

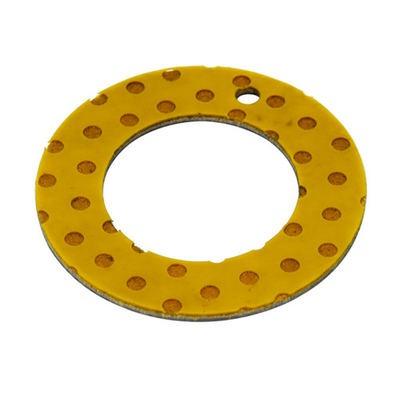

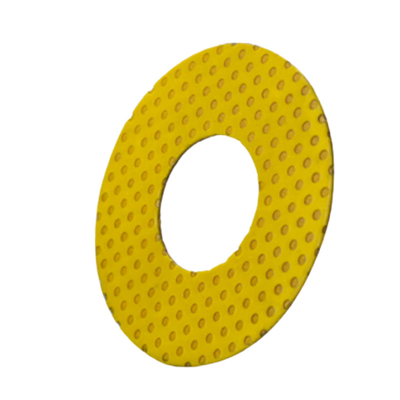

Le DTX-D1 Washer Thrust POM Bushing, disponible avec plaque d'étain ou de cuivre,est un composant de fabrication de précision conçu pour résister à des charges de poussée élevées et assurer un fonctionnement en douceur dans diverses applications industrielles.
Construite en POM (polyoxyméthylène), cette boîte offre d'excellentes propriétés mécaniques, notamment une grande rigidité, un faible frottement et une bonne résistance à l'usure.Le POM présente également une bonne stabilité chimique, ce qui le rend adapté à une large gamme d'environnements.
La conception du laveur de poussée de la boîte lui permet de répartir les charges uniformément, de minimiser les concentrations de contraintes et d'allonger la durée de vie du composant.Le revêtement en étain ou en cuivre ajoute une couche supplémentaire de protection., améliorant la résistance à la corrosion et améliorant encore la durabilité.
La boîte DTX-D1 est hautement personnalisable, ce qui permet des variations de taille, de forme et de matériau de placage pour répondre aux exigences spécifiques de l'application.Cette souplesse assure que la boîte peut être intégrée de manière transparente dans divers systèmes mécaniques, offrant des performances et une fiabilité optimales.
En résumé, le DTX-D1 Washer Thrust POM Bushing avec plaque d'étain ou de cuivre est un composant robuste et fiable qui offre des performances et une durabilité exceptionnelles dans les applications industrielles.Sa fabrication de précision et sa conception personnalisable en font un choix fiable pour le traitement de charges de poussée élevées et pour assurer un fonctionnement en douceur.
Matériau :- POM (identifiant jaune perforé)
bouchon de pompe
Notre gamme de produits comprend également des roulements coulissants auto-lubrifiants et des bandes émaillées.
DTX-D1 laveuse Les roulements et les laveuses à joints sont adaptés aux mouvements rotatifs et oscillants, ont peu d'entretien en raison de leur faible usure, de leur faible sensibilité aux charges des bords,n'absorbent pas l'eau et ne gonflent donc pasIl a une durée de vie plus longue à basse vitesse et à haute charge.
Ce nouveau matériau utilise un tissu en fibre sur un support en acier, qui a une capacité de charge élevée et une durée de vie plus longue que les boîtiers à trois couches conventionnels.Ce matériau est utilisé pour la suspension et l'assistance des équipements agricoles, les machines de construction, les grues, les bras hydrauliques et mécaniques, les soupapes à billes et à papillons et les soupapes d'écluse, les pompes et l'industrie chimique.
Consultez notre gamme d'arbustes à roulement POM à faible frottement. Nous sommes en mesure d'offrir des arbustes à roulement divisé standard et à bride.Des roulements à fentes de type PTFE et des roulements à fentes de type POM et des laveuses sont également disponiblesSi vous ne trouvez pas la taille, veuillez nous contacter.
| Codes de produits | DTX-D1 | DTX-D2 | DTX-D3 | |
| Matériel de support | Acier au carbone | SS316 | Le produit INCONEL | |
| Couche coulissante | Chargés Matrice de fibres |
Chargés Matrice de fibres |
Chargés Matrice de fibres |
|
| Max. charge | statique | 350 N/mm2 | 400 N/mm2 | 400 N/mm2 |
| dynamique | 180 N/mm2 | 180 N/mm2 | 180 N/mm2 | |
| Vitesse maximale | 00,04 ~ 0,5 m/s | 00,04 ~ 0,5 m/s | 00,04 ~ 0,5 m/s | |
| Max. PV (à sec) | À court terme | 3.6 N/mm2 * m/s | 3.6 N/mm2 * m/s | 3.6 N/mm2 * m/s |
| Temps. | (-) 50°C à + 160°C | (-) 195°C à + 260°C | (-) 195°C à + 260°C | |
| Coefficient de frottement | 0.05 à 0.15 | 0.05 à 0.15 | 0.05 à 0.15 | |
| Conductivité thermique | 42 W (m*k) - 1 | 42 W (m*k) - 1 | 42 W (m*k) - 1 | |
| Coefficient de dilatation thermique (10-6 m/m K) | 13.00 | 16.00 | 12.60 | |
| Plage de dimensions | 2.0 mm à 700 mm Dia | 2.0 mm à 1500 mm Dia | 2.0 mm à 1500 mm Dia |
Les roulements de roulement POM Style sont une gamme de roulements enveloppés en acier qui sont adaptés à un mouvement rotatif et oscillant.Il s'agit d'une proposition de directive.Disponible en taille métrique et en taille impériale.
Les laveuses de type POM - métrique
Les laveuses de type POM - impériales
|
Des arbustes à roulement partagé. Des lave-linge de type POM.
|
Les laveuses à poussée en composite POM ont des poches dans la surface coulissante, qui servent de réservoirs de graisse et doivent être remplies de graisse avant l'installation.Cela rend ces laveuses adaptées aux applications nécessitant un entretien minimal dans des conditions de fonctionnement difficiles, par exemple dans des environnements contaminés où le lubrifiant ne peut pas être fourni en continu ou fréquemment.Les rondelles en composites POM peuvent supporter de lourdes charges axiales et sont moins sensibles aux désalignementsIls conviennent à des mouvements à rotation lente ou à oscillation.
Les rouleaux de poussée composites POM sont constitués d'un support en tôle d'acier sur lequel une couche d'étain/bronze d'une épaisseur de 0,2 à 0,4 mm est frité.La caractéristique principale de ces rondelles est leur épaisseur relative (0Cette couche de revêtement a des poches pour retenir la graisse et est fermement fixée à la couche d'étain/bronze sintré.
L'épaisseur de la couche de revêtement rend ces rondelles moins sensibles au désalignement et à la charge des bords associée à ce désalignement.
| Marque | Viiplus | |
| Matériau de base | Acier/Bronze | |
| Température maximale | -40°C à 300°C | |
| Capacité de charge maximale P | 70 à 250 N/mm2 | |
| Coefficient de frottement u | 0.05-0.20u | |
| Organisation matérielle | 1. POM avec fibre 0,3 ~ 0,5 mm | |
| 2. Bronze poreux de 0,2 à 0,3 mm | ||
| 3- Support en acier de 0,4 à 2,2 mm | ||
| 4- plaquage d'étain 0,005 mm ou de cuivre 0,008 mm | ||
| Données techniques | Valeur limite (huile) | 22N/mm2 |
| Coefficient de frottement | 0.05 à 0.25 | |
| Plage de température | -40°C à +130°C | |
| Résilience | 70N/mm2 | |
| Limite de vitesse de glissement | 2.5m/s | |
Matériau composite de laveuse de poussée métal-polymère
Retour en acier + Sinter en bronze poreux + Pom avec indentations de lubrification
SF-2 Laveuses à poussée Convient à la lubrification par graisse ou huile et à toutes sortes de mouvements, bonne capacité de charge, robuste et insensible à la saleté.
| Surface coulissante: | Le POM |
| Matériau de support: | Acier plaqué d'étain |
| Charge dynamique: | ≤ 140 N/mm2 |
| Charge statique: | ≤ 250 N/mm2 |
| Vitesse de glissement: | ≤ 2,5 m/s |
| Valeur de frottement: | 0,04 - 0,12 μ |
| valeur PV maximale: | 2,8 N/mm2 x m/s |
| Déformation à température: | -40 à + 130 °C |
| Maintenance: | lié à l'entretien |
| Résistant à la corrosion: | H7 |
| Tolérance après montage: | dans la série D |
| Tolérance de l'arbre: | h8 |
| Matériau du puits: | Acier, trempé ou non trempé, rugosité Rz < 4-6 |
1.SF-2 POM revêtu de laveuse à poussée autolubrifiante pour applications lubrifiées par graisse ou huile.
2Les pièces standard contiennent des retombées de graisse dans la couche coulissante, couche coulissante simple disponible sur demande.
3.Performance optimale sous charges relativement élevées et à basse vitesse.
4. Convient pour les mouvements linéaires, oscillants et rotatifs.
5.Une large gamme de pièces disponibles en stock.
Les laveuses à traction basées sur SF-2 POM sont largement utilisées dans le châssis des véhicules, les machines-outils de formage, les machines métallurgiques en acier, les machines de montagne minérale, l'industrie hydraulique et l'industrie du laminage de l'acier, etc.
