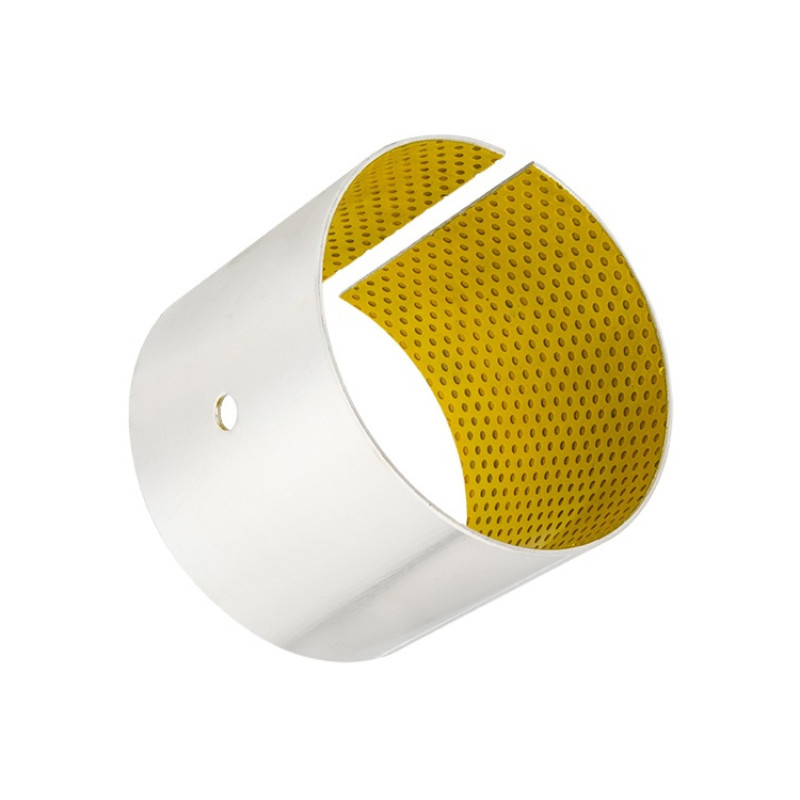

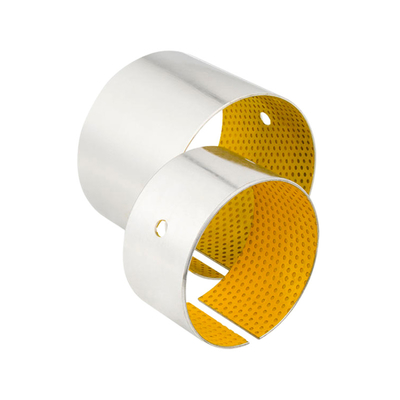

Le palier lisse sec en POM (Polyoxyméthylène) plaqué cuivre, avec un diamètre intérieur de 100 mm, est une solution de palier haute performance conçue pour les applications exigeantes. La combinaison du matériau POM et du placage de cuivre offre une résistance exceptionnelle à l'usure, un faible frottement et une bonne stabilité chimique.

Le POM, connu pour ses propriétés mécaniques supérieures, confère au palier une excellente résistance, rigidité et stabilité dimensionnelle. Le placage de cuivre sur la surface de glissement améliore encore la résistance à l'usure et la lubrification, assurant un fonctionnement souple et fiable, même sous de fortes charges et à des vitesses élevées.

Ce palier lisse sec convient à un large éventail d'applications industrielles, notamment la machinerie, l'automobile et l'aérospatiale. Il offre une solution rentable pour les applications nécessitant des paliers fiables et durables avec un entretien minimal. Le diamètre intérieur de 100 mm le rend adapté à différentes tailles d'arbres, offrant flexibilité et commodité dans la conception du système.

Bague de palier MÉTAL Pré-lubrifiée 10 à 100 mm

Bague DAIBEST Série DBX | BAGUE DAIDO METAL

 (Diamètre intérieur de la bague : 10 à 100 mm) Type droit

Palier pré-lubrifié Tableau des tailles de bagues

Paliers lisses à coussinets minces à joint fendu avec support en acier-Coussinets de lubrification limite (sans plomb)

Coussinets en bronze au manganèse, coussinets en bronze phosphoreux, palier en bronze d'aluminium et autre matériau pour paliers autolubrifiés, bagues et rondelles sèches, paliers frittés et autres pièces.

VIIPLUS les paliers lisses rendent l'environnement plus propre, un fonctionnement plus harmonieux de la société.

La solution de paliers autolubrifiants Il n'y a pas de substitut à une expérience précieuse La solution de paliers lisses
Après des années d'efforts, nous continuons à nous améliorer, afin que les produits de VIIPLUS aient un marché plus compétitif. Nous avons réussi à trouver une solution après l'autre en fonction de divers problèmes difficiles et d'exigences de haute précision.

Fournit une grande variété de paliers lisses autolubrifiants pour répondre, voire dépasser, les besoins d'une variété d'applications. Il est utilisé dans les mouvements rotatifs, oscillants et coulissants et dans une variété de conditions de fonctionnement difficiles telles que des charges statiques ou vibratoires élevées, des limites de température et des conditions de frottement. Pour les environnements difficiles et sévères, les bagues en bronze VSB-20 POM et VSB-22 sont recommandées pour répondre aux exigences de capacité de charge élevée.

Matériau

Acier au carbone + Poudre de cuivre + POM

Application typique

Il est utilisé dans les châssis de véhicules, les machines-outils de formage, les machines métallurgiques en acier, les machines minières de montagne, l'industrie hydraulique et l'industrie de la laminage de l'acier, etc.

 Tableau des tailles de bagues

Caractéristiques de la structure et applications

Bague de lubrification limite VIIPLUS

La série VSB-20 est conçue pour les bagues de lubrification marginale. Elle est soutenue par de l'acier cuivré avec du bronze poreux fritté dessus et des polymères (POM) intégrés dans les alésages du bronze.Le dos en acier fournit aux produits un acier à faible teneur en carbone de haute qualité. Des empreintes d'huile estampées sur la surface du polymère peuvent obtenir une bonne lubrification entre la bague et son axe d'accouplement. Il est de bonne anti-abrasion et de capacité de charge.Le revêtement de placage sur la surface est une protection contre l'érosion. Et il est respectueux de l'environnement car aucun plomb n'est inclus dans le polymère de surface POM. Les produits de la série VSB-20 sont largement utilisés sur les châssis automobiles, les machines de forgeage, les machines d'extraction minière, les machines de fusion et de coulée des métaux et dans les industries de l'irrigation de l'eau et du laminage de l'acier.

Les bagues lisses à trois couches à faible entretien ont une base en acier à faible teneur en carbone, sur laquelle une couche de bronze poreux est frittée. L'acétalcopolymère (POM) est imprégné dans l'intersice de cette couche de bronze après la fin du processus de laminage. Des encoches de lubrification sont estampées dans cette couche. Le POM a de bonnes propriétés physiques et mécaniques, et a également certaines propriétés chimiques. Ce matériau a de bonnes performances d'usinage si nécessaire.

Doublure en acétal enveloppée (faible entretien), paliers lubrifiés à l'huile ou à la graisse, coque en acier au carbone avec couche de bronze fritté avec une couche de polymère co-acétal, paliers lisses, rondelle de butée et bande

Acier + Poudre de bronze + POM (DX)

Catégorie de produits de paliers autolubrifiants Palier de lubrification limite SF-2

• bagues à lubrification marginale pour applications lubrifiées à la graisse ou à l'huile

• Les pièces standard contiennent des encoches de graisse dans la couche de glissement ; couche de glissement simple disponible sur demande

• Performances optimales sous des charges relativement élevées et à basses vitesses

• Convient aux mouvements linéaires, oscillants et rotatifs

• Large gamme de pièces disponibles en stock

Convient aux mouvements rotatifs et oscillants, moins d'exigences d'entretien en raison des longs intervalles de relubrification, moins d'usure, moins de sensibilité au chargement des bords, pas d'absorption d'eau et donc pas de gonflement, bons comportements d'amortissement, bonne résistance aux chocs.

1. Couche autolubrifiante POM 0,3-0,5 mm. Une fois le processus de laminage terminé, le POM est rempli dans l'intersice de la couche de bronze, des encoches de lubrification sont estampées, qui sont pleines de graisse d'huile, qui seront enlevées et transférées sur la surface d'accouplement, forme un film de lubrification physique, ce qui réduira la friction et protégera l'arbre d'accouplement.
2. Couche de bronze poreux ; La couche fournit la résistance liée de la couche autolubrifiante.
3. Support en acier La couche fournit la charge et la conductivité thermique
4. Couche de cuivre/étain.

·Matériau composite métal-polymère
· Support en acier + Fritté en bronze poreux + POM avec encoches de lubrification


Formes de paliers disponibles dans les dimensions standard
· Douilles cylindriques
· Rondelles de butée
· Plaques coulissantes

Paliers métriques et bagues impériales fabriqués sur commande : formes de bagues standard dans des dimensions spéciales, demi-bagues, formes spéciales obtenues par estampage, paliers avec encoches de positionnement, trous de lubrifiant et rainures usinées, conceptions de bagues personnalisées


Palier revêtu de POM, palier composite métal-polymère, fabrication, vente en gros
