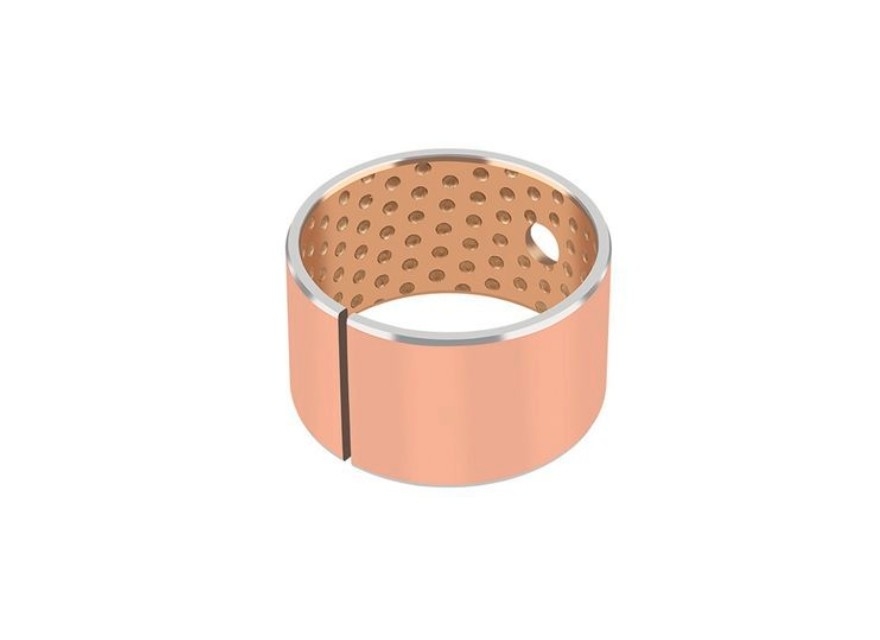

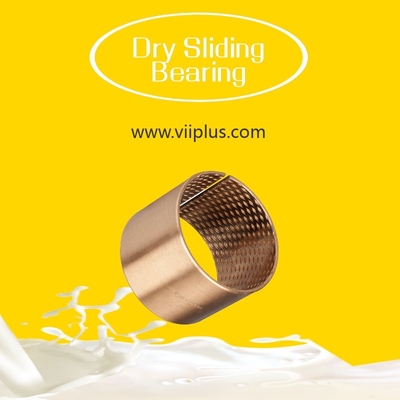

Ces bagues de palier lisses en acier sont plaquées de cuivre ou d'étain pour une meilleure résistance à l'usure et une meilleure lubrification. Le matériau CuPb10Sn10, qui signifie un alliage à base de cuivre contenant 10 % de plomb et 10 % d'étain, offre d'excellentes propriétés de glissement et une grande durabilité, ce qui le rend adapté aux applications de glissement à sec. Le placage améliore encore les performances du palier en réduisant le frottement et l'usure, prolongeant ainsi sa durée de vie.
Rouleaux de chenille, engins de chantier, construction de grues, machines agricoles (charge d'impact)
|
Pb(%) |
Fe(%) |
Ni(%) |
Zn(%) |
Cu(%) |
|---|---|---|---|---|
|
8.0-11.0 |
≦0.25 |
≦1.5 |
≦2.0 |
78.0-87.0 |
Sn : 9.0-11.0
Sb : ≦0.5
impuretés
|
Référence du code standard des matériaux des BAGUES BIMÉTALLIQUES |
||||
|
Matériau |
Composition de l'alliage |
Dureté de l'alliage |
Norme internationale |
|
|
BAGUES BI-MÉTAL |
CuPb10Sn10 |
80~120HB |
JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLEVITE F100. |
|
|
CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. Low Friction Bushing SY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45~70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. Clacie rsx. ACL F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DIN CuSn6(2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. Low Friction Bushing AS15. ACL820 |
||
|
Type de produit :
|
palier lisse
|
|
Application :
|
levage, machines minières,
machines forestières, machines agricoles, etc. |
|
Matériau :
|
CuSn8P
|
|
Densité :
|
8.8g/cm3
|
|
Charge dynamique maximale :
|
100N/mm²
|
|
Vitesse linéaire maximale (graisse) :
|
2m/s
|
|
Valeur PV maximale Graisse :
|
2.8N/mm²·m/s
|
|
Résistance à la pression
|
>460N/mm²
|
|
Limite d'élasticité N/mm2
|
>280N/mm2
|
|
Dureté :
|
90-150
|
|
Axe d'accouplement
|
Dureté ≥50, Rugosité 0.4-1.0
|
|
Température de fonctionnement
|
-40~+150℃
|
|
Coefficient de frottement
|
0.06~0.15
|
|
Coefficient de dilatation linéaire
|
18.5×10-6/K
|
|
coefficient de conduction thermique
|
58W/m·K
|
|
En plus du catalogue de produits standard affiché, nous fournissons des produits non standard ou sur commande selon les exigences du client. |
|
| MATÉRIAU DE BASE | DURETÉ | TEMPÉRATURE PLAGE |
RÉSILIENCE | VITESSE DE GLISSEMENT LIMITE |
|---|---|---|---|---|
| CuSn8P0.3 / CuSn6.5P0.1 | HB90 HB120 | -100°C +200°C | 60 N/mm2 × m/s | 2.5 m/s |

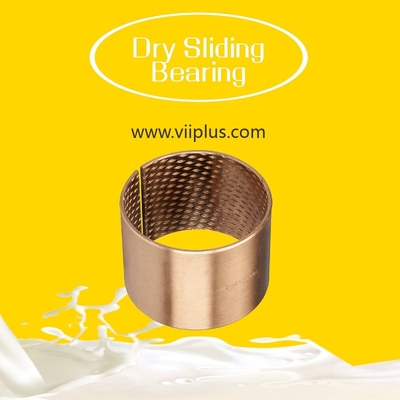

Palier résistant à l'usure en bande de bronze massif avec perforation pour applications lubrifiées
Performances améliorées par rapport aux paliers en bronze PVB092 : des réservoirs de graisse plus grands augmentent les intervalles de maintenance, la saleté et les débris sont balayés dans les perforations, réduisant ainsi l'usure
Performances optimales sous des charges relativement élevées et à basses vitesses
| GÉNÉRAL | Unité | Valeur | |
| Charge maximale, p |
Statique Dynamique |
N/mm2 N/mm2 |
120 40 |
| Température de fonctionnement |
Min Max |
°C °C |
- 40 150 |
