| Nom De Marque: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Numéro De Modèle: | la bague solide, bronze avec du lubrifiant branche exempt d'entretien incorporé |
| Nombre De Pièces: | Négociables |
| Prix: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Conditions De Paiement: | TTT à l'avance, Western Union, L/C |
| Capacité à Fournir: | Bagues en bronze en ligne • Fabricants en bronze à flasque d'incidences • Fournisseurs auto-lubrifia |

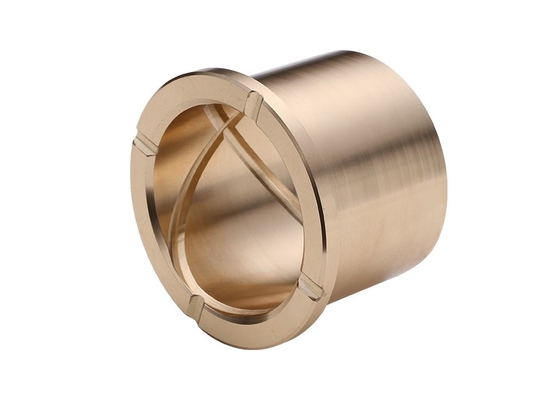

En ce qui concerne la production de paliers lisses à bride de grande taille, la combinaison des techniques de coulée centrifuge et de coulée continue offre un avantage unique en termes d'intégrité des matériaux, de résistance et de durabilité. Le C86300, un alliage à base de cuivre, est un choix populaire pour de telles applications en raison de son excellente usinabilité, de sa résistance à la corrosion et de sa capacité de charge élevée.
La coulée centrifuge est un procédé où le métal en fusion est versé dans un moule rotatif. La force centrifuge créée par la rotation du moule répartit le métal uniformément, ce qui donne une coulée dense et homogène avec une porosité minimale. Cette technique est particulièrement adaptée aux paliers de grande taille, car elle assure une répartition uniforme du matériau et élimine le besoin d'usinage ou de finition supplémentaires.
La coulée continue, quant à elle, implique la solidification continue du métal en fusion lorsqu'il s'écoule à travers un moule refroidi. Ce procédé permet la production de longues longueurs continues de matériau avec des dimensions et des finitions de surface précises. Pour les paliers lisses à bride, la coulée continue peut être utilisée pour produire les manchons de palier en une seule pièce continue, ce qui améliore encore l'intégrité du matériau et réduit le risque de défauts.
La combinaison des techniques de coulée centrifuge et de coulée continue pour les paliers lisses à bride de grande taille en C86300 donne un produit qui est non seulement solide et durable, mais aussi très précis et fiable. Ces paliers sont largement utilisés dans les applications intensives telles que l'exploitation minière, la construction et la production d'énergie, où ils sont soumis à des charges élevées, à l'abrasion et à des environnements difficiles.
Coulées centrifuges et coulée continue C86300, C86200 Bagues en bronze à bride de grande taille, paliers en graphite bouchonnés,
| Exigences chimiques | ||||||||||||
| Cuivre Alliage UNS No. |
Composition, % max, sauf indication contraire | |||||||||||
| Nickel | ||||||||||||
| Cuivre | Étain | Plomb | Zinc | Fer | Y compris | Aluminium | Manganèse | Antimoine | Soufre | Phosphore | Silicium | |
| Cobalt | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Pour déterminer le cuivre minimum, le cuivre peut être calculé comme cuivre plus nickel. | ||||||||||||
| B Pour les coulées continues, le phosphore doit être de 1,5 % max. | ||||||||||||
| C Le fer doit être de 0,35 % max. lorsqu'il est utilisé pour le dos en acier. | ||||||||||||
Paliers lisses, paliers à bride, rondelle, plaque
Boucle simple, chiffre huit, droite et circulaire, double boucle
Double chiffre huit, demi-chiffre huit, droite, circulaire
Afin de former un film d'huile plus parfait entre le palier et l'arbre,
nous recommandons une rainure en forme de V chaque fois que la conception le permet, car elle permet un écoulement complet du lubrifiant sur la surface du palier.
Nous fournissons vos bagues à bride souhaitées en fonction des spécifications que vous exigez.
nous sommes fabriqués à partir d'une variété d'alliages de bronze, notamment :Paliers en bronze au manganèse C86300, bagues en bronze à l'aluminium C95400, bagues à bride en bronze pour palier C93200.
✔ Type de bride de palier en bronze coulé standard
| CDA | ASTM | Asarcon | SAE | AMS | Fédéral | Autre | |
|---|---|---|---|---|---|---|---|
| C93200 | B505 B505M |
77 | J461 J462 |
QQ-C-390, E7; QQ-B-1005, Comp 12 |
MIL-B-11553, Comp 12 | Bronze pour palier |
| Cu%1 | Pb% | Sn% | Zn% | Fe% | P%2 | Ni%3 | Al% | S% | Sb% | Si% | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Composition chimique selon ASTM B505/B505M-18
|
|||||||||||
| 81.00- 85.00 |
6.00- 8.00 |
6.30- 7.50 |
2.00- 4.00 |
0.20 |
1.50 |
1.00 |
0.005 |
0.08 |
0.35 |
0.005 |
|
nous produisons des bagues en bronze à l'aluminium de type bride C95400 en tant que pièces en bronze standard. L'aluminium, en conjonction avec le fer et le nickel dans le C954, agit comme un agent de renforcement.
| CDA | ASTM | Asarcon | SAE | AMS | Fédéral | Autre | |
|---|---|---|---|---|---|---|---|
| C95400 | B505 B505M |
J461 J462 |
QQ-C-390, G5; QQ-B-671, Classe 3 |
MIL-B-16033, Classe 3 | Bronze à l'aluminium 9C |
| Cu% | Fe% | Ni%1 | Al% | Mn% | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
| 83.00 min |
3.00- 5.00 |
1.50 |
10.00- 11.50 |
0.50 |
|||||||
Les bagues en laiton au manganèse, telles que les paliers en bronze C863, peuvent fonctionner sous des charges et des vitesses très élevées.
| CDA | ASTM | SAE | AMS | Fédéral | Autre | |
|---|---|---|---|---|---|---|
| C86300 | B505 B505M B271 B271M |
J461 J462 |
QQ-C-523 | MIL-C-11866 |
| 60.00- 66.00 |
0.20 |
0.20 |
22.00- 28.00 |
2.00- 4.00 |
1.00 |
5.00- 7.50 |
2.50- 5.00 |
Type de rainure de palier en bronze à coulée continue de bagues en bronze à bride de type bouchonné
Palier en graphite bouchonné en bronze coulé sur mesure
