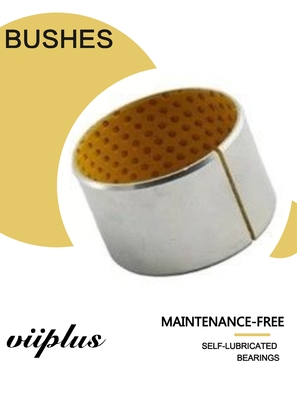

Pom jaune en bronze roulé a bridé frontière de bague de douille - lubrifiant
Lieu d'origine | Fabricant à flasque de bagues |
---|---|
Nom de marque | Met Garlock Bearings (GGB) China Bushing |
Certification | DIN1709 |
Numéro de modèle | Type de bague : Incidences à flasque, dans la largeur de bride, matériel de PTFE |
Quantité de commande min | Négociables |
Prix | bearings metric sizes,thrust washers,flanged bearings Suppliers |
Détails d'emballage | les détails d'emballage pour la représentation stable ont bridé bague |
Délai de livraison | 7 ~ 20 jours |
Conditions de paiement | TTT à l'avance |
Capacité d'approvisionnement | 100000 Pièce/pièces per jour |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMeterial | Acier d'aïe-carbone + bronze poreux + jaune POM | Électrodéposition | Étain ou cuivre |
---|---|---|---|
Type | Buissons enveloppés, rondelle de poussée | Lubrification | Lubrification de frontière |
Adapté aux besoins du client | basé sur le dessin ou l'échantillon | Couleur | POM noir, rouge, jaune, bleu |
Application | Châssis des véhicules à moteur, machines de pièce forgéee, mine extrayant des machines, fusion des m | Rapport du prix usine de baguage | tiffany@viiplus.com |
Fabricant de baguage de rapport auto-lubrifiant | https://www.viiplus.com/ | Article | flangeada de sinterizada de bucha |
Lumière élevée | Incidences auto-lubrifiantes de bride | Lumière élevée | Palier manchon à flasque baguant des fabricants |
Bride soutenant le baguage | fabrique la bride soutenant les bagues sèches de glissière dans diverses conceptions et de différent | Buissons de bride | Bagues à flasque (montées), selon le diamètre ennuyé d : Diamètre de bride |
Exportateurs de fabriquants-fournisseurs d'incidences de Bush | incidences simples. Longtemps, le service exempt d'entretien, fabrique des bagues dans diverses conc | ||
Surligner | bronze à flasque de palier manchon,palier manchon à flasque métrique |
Bagues en bronze roulées | Pom Bushings jaune
Approprié à la lubrification de graisse ou de pétrole et à toutes sortes de mouvement, bon capacité de charge, robuste et insensible à la saleté.
Bagues en bronze roulées avec des creux
VIIPLUS des bagues (enveloppées) roulées est produit avec les creux en forme de diamant de lubrification sur les surfaces d'appui. Ces bagues approprié idéalement aux applications minces de mur. Les creux fournissent les réservoirs de lubrifiant qui tiennent compte de l'excellent et prolongé service.
Pour les applications qui sont scellées ou difficiles à maintenir, nous fabriquons également ce produit avec le diamant rempli par graphite auto-lubrifiant ou les creux circulaires.
Ils sont légers et compacts et sont disponibles comme bagues de douille, incidences de bride, joints et plats. Ils sont produits en pouce et tailles métriques.
Caractéristiques
Lubrification de la frontière VSB-20 soutenant DX de haute qualité baguant le fournisseur de POM Bush Chinese
· bagues marginalement lubrifiées pour la graisse ou les applications lubrifiées
· Les pièces standard contiennent des creux de graisse dans la couche coulissante ; couche coulissante simple disponible par demande
· Représentation optima sous les charges relativement élevées et les basses vitesses
· Approprié aux mouvements linéaires, oscillants et tournants
· Éventail de pièces fournies par des actions
Approprié à la rotation et au mouvement de oscillation, moins de frais d'entretien dus aux longs intervalles de re-lubrification, abaisser l'usage, n'abaisser la susceptibilité au chargement de bord, aucune absorption de l'eau et donc aucun gonflement, bons atténuant les comportements, bonne résistance aux charges de choc.
diagramme de taille de du bushing
Di (millimètres) | Faites (millimètres) | B (millimètre) | incidence | axe | Le plus grand diamètre (millimètres) | Diamètre minimum (millimètres) | Le dégagement maximum (millimètres) | Le dégagement minimum (millimètres) | |
0203DU | 2 | 3,5 | 3 | H6 | h6 | 2,048 | 2 | 0,054 | 0 |
0205DU | 2 | 3,5 | 5 | H6 | h6 | 2,048 | 2 | 0,054 | 0 |
0303DU | 3 | 4,5 | 3 | H6 | h6 | 3,048 | 3 | 0,054 | 0 |
0305DU | 3 | 4,5 | 5 | H6 | h6 | 3,048 | 3 | 0,054 | 0 |
0306DU | 3 | 4,5 | 6 | H6 | h6 | 3,048 | 3 | 0,054 | 0 |
0403DU | 4 | 5,5 | 3 | H6 | h6 | 4,048 | 4 | 0,056 | 0 |
0404DU | 4 | 5,5 | 4 | H6 | h6 | 4,048 | 4 | 0,056 | 0 |
0406DU | 4 | 5,5 | 6 | H6 | h6 | 4,048 | 4 | 0,056 | 0 |
0410DU | 4 | 5,5 | 10 | H6 | h6 | 4,048 | 4 | 0,056 | 0 |
0505DU | 5 | 7 | 5 | H7 | f7 | 5,055 | 4,99 | 0,077 | 0 |
0508DU | 5 | 7 | 8 | H7 | f7 | 5,055 | 4,99 | 0,077 | 0 |
0510DU | 5 | 7 | 10 | H7 | f7 | 5,055 | 4,99 | 0,077 | 0 |
0604DU | 6 | 8 | 4 | H7 | f7 | 6,055 | 5,99 | 0,077 | 0 |
0606DU | 6 | 8 | 6 | H7 | f7 | 6,055 | 5,99 | 0,077 | 0 |
0608DU | 6 | 8 | 8 | H7 | f7 | 6,055 | 5,99 | 0,077 | 0 |
0610DU | 6 | 8 | 10 | H7 | f7 | 6,055 | 5,99 | 0,077 | 0 |
0705DU | 7 | 9 | 5 | H7 | f7 | 7,055 | 6,99 | 0,083 | 0,003 |
0710DU | 7 | 9 | 10 | H7 | f7 | 7,055 | 6,99 | 0,083 | 0,003 |
0806DU | 8 | 10 | 6 | H7 | f7 | 8,055 | 7,99 | 0,083 | 0,003 |
0808DU | 8 | 10 | 8 | H7 | f7 | 8,055 | 7,99 | 0,083 | 0,003 |
0810DU | 8 | 10 | 10 | H7 | f7 | 8,055 | 7,99 | 0,083 | 0,003 |
0812DU | 8 | 10 | 12 | H7 | f7 | 8,055 | 7,99 | 0,083 | 0,003 |
1006DU | 10 | 12 | 6 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
1008DU | 10 | 12 | 8 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
1010DU | 10 | 12 | 10 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
1012DU | 10 | 12 | 12 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
1015DU | 10 | 12 | 15 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
1020DU | 10 | 12 | 20 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
1208DU | 12 | 14 | 8 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
1210DU | 12 | 14 | 10 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
1212DU | 12 | 14 | 12 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
1215DU | 12 | 14 | 15 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
1220DU | 12 | 14 | 20 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
1225DU | 12 | 14 | 25 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
1310DU | 13 | 15 | 10 | H7 | f7 | 13,058 | 12,99 | 0,092 | 0,006 |
1320DU | 13 | 15 | 20 | H7 | f7 | 13,058 | 12,99 | 0,092 | 0,006 |
1405DU | 14 | 16 | 5 | H7 | f7 | 14,058 | 13,99 | 0,092 | 0,006 |
1410DU | 14 | 16 | 10 | H7 | f7 | 14,058 | 13,99 | 0,092 | 0,006 |
1412DU | 14 | 16 | 12 | H7 | f7 | 14,058 | 13,99 | 0,092 | 0,006 |
1415DU | 14 | 16 | 15 | H7 | f7 | 14,058 | 13,99 | 0,092 | 0,006 |
1420DU | 14 | 16 | 20 | H7 | f7 | 14,058 | 13,99 | 0,092 | 0,006 |
1425DU | 14 | 16 | 25 | H7 | f7 | 14,058 | 13,99 | 0,092 | 0,006 |
1510DU | 15 | 17 | 10 | H7 | f7 | 15,058 | 14,99 | 0,092 | 0,006 |
1512DU | 15 | 17 | 12 | H7 | f7 | 15,058 | 14,99 | 0,092 | 0,006 |
1515DU | 15 | 17 | 15 | H7 | f7 | 15,058 | 14,99 | 0,092 | 0,006 |
1520DU | 15 | 17 | 20 | H7 | f7 | 15,058 | 14,99 | 0,092 | 0,006 |
1525DU | 15 | 17 | 25 | H7 | f7 | 15,058 | 14,99 | 0,092 | 0,006 |
1610DU | 16 | 18 | 10 | H7 | f7 | 16,058 | 15,99 | 0,092 | 0,006 |
1612DU | 16 | 18 | 12 | H7 | f7 | 16,058 | 15,99 | 0,092 | 0,006 |
1615DU | 16 | 18 | 15 | H7 | f7 | 16,058 | 15,99 | 0,092 | 0,006 |
1620DU | 16 | 18 | 20 | H7 | f7 | 16,058 | 15,99 | 0,092 | 0,006 |
1625DU | 16 | 18 | 25 | H7 | f7 | 16,058 | 15,99 | 0,092 | 0,006 |
1720DU | 17 | 19 | 20 | H7 | f7 | 17,061 | 16,99 | 0,095 | 0,006 |
1810DU | 18 | 20 | 10 | H7 | f7 | 18,061 | 17,99 | 0,095 | 0,006 |
1815DU | 18 | 20 | 15 | H7 | f7 | 18,061 | 17,99 | 0,095 | 0,006 |
1820DU | 18 | 20 | 20 | H7 | f7 | 18,061 | 17,99 | 0,095 | 0,006 |
1825DU | 18 | 20 | 25 | H7 | f7 | 18,061 | 17,99 | 0,095 | 0,006 |
2010DU | 20 | 23 | 10 | H7 | f7 | 20,071 | 19,99 | 0,112 | 0,01 |
2015DU | 20 | 23 | 15 | H7 | f7 | 20,071 | 19,99 | 0,112 | 0,01 |
2020DU | 20 | 23 | 20 | H7 | f7 | 20,071 | 19,99 | 0,112 | 0,01 |
2025DU | 20 | 23 | 25 | H7 | f7 | 20,071 | 19,99 | 0,112 | 0,01 |
2030DU | 20 | 23 | 30 | H7 | f7 | 20,071 | 19,99 | 0,112 | 0,01 |
2215DU | 22 | 25 | 15 | H7 | f7 | 22,071 | 21,99 | 0,112 | 0,01 |
2220DU | 22 | 25 | 20 | H7 | f7 | 22,071 | 21,99 | 0,112 | 0,01 |
2225DU | 22 | 25 | 25 | H7 | f7 | 22,071 | 21,99 | 0,112 | 0,01 |
2230DU | 22 | 25 | 30 | H7 | f7 | 22,071 | 21,99 | 0,112 | 0,01 |
2415DU | 24 | 27 | 15 | H7 | f7 | 24,071 | 23,99 | 0,112 | 0,01 |
2420DU | 24 | 27 | 20 | H7 | f7 | 24,071 | 23,99 | 0,112 | 0,01 |
2425DU | 24 | 27 | 25 | H7 | f7 | 24,071 | 23,99 | 0,112 | 0,01 |
2430DU | 24 | 27 | 30 | H7 | f7 | 24,071 | 23,99 | 0,112 | 0,01 |
2515DU | 25 | 28 | 15 | H7 | f7 | 25,071 | 24,99 | 0,112 | 0,01 |
2520DU | 25 | 28 | 20 | H7 | f7 | 25,071 | 24,99 | 0,112 | 0,01 |
2525DU | 25 | 28 | 25 | H7 | f7 | 25,071 | 24,99 | 0,112 | 0,01 |
2530DU | 25 | 28 | 30 | H7 | f7 | 25,071 | 24,99 | 0,112 | 0,01 |
2550DU | 25 | 28 | 50 | H7 | f7 | 25,071 | 24,99 | 0,112 | 0,01 |
2815DU | 28 | 32 | 15 | H7 | f7 | 28,085 | 27,99 | 0,126 | 0,01 |
2820DU | 28 | 32 | 20 | H7 | f7 | 28,085 | 27,99 | 0,126 | 0,01 |
2825DU | 28 | 32 | 25 | H7 | f7 | 28,085 | 27,99 | 0,126 | 0,01 |
2830DU | 28 | 32 | 30 | H7 | f7 | 28,085 | 27,99 | 0,126 | 0,01 |
3010DU | 30 | 34 | 10 | H7 | f7 | 30,085 | 29,99 | 0,126 | 0,01 |
3015DU | 30 | 34 | 15 | H7 | f7 | 30,085 | 29,99 | 0,126 | 0,01 |
3020DU | 30 | 34 | 20 | H7 | f7 | 30,085 | 29,99 | 0,126 | 0,01 |
3025DU | 30 | 34 | 25 | H7 | f7 | 30,085 | 29,99 | 0,126 | 0,01 |
3030DU | 30 | 34 | 30 | H7 | f7 | 30,085 | 29,99 | 0,126 | 0,01 |
3040DU | 30 | 34 | 40 | H7 | f7 | 30,085 | 29,99 | 0,126 | 0,01 |
3220DU | 32 | 36 | 20 | H7 | f7 | 32,085 | 31,99 | 0,135 | 0,015 |
3230DU | 32 | 36 | 30 | H7 | f7 | 32,085 | 31,99 | 0,135 | 0,015 |
3240DU | 32 | 36 | 40 | H7 | f7 | 32,085 | 31,99 | 0,135 | 0,015 |
3520DU | 35 | 39 | 20 | H7 | f7 | 35,085 | 34,99 | 0,135 | 0,015 |
3530DU | 35 | 39 | 30 | H7 | f7 | 35,085 | 34,99 | 0,135 | 0,015 |
3535DU | 35 | 39 | 35 | H7 | f7 | 35,085 | 34,99 | 0,135 | 0,015 |
3540DU | 35 | 39 | 40 | H7 | f7 | 35,085 | 34,99 | 0,135 | 0,015 |
3550DU | 35 | 39 | 50 | H7 | f7 | 35,085 | 34,99 | 0,135 | 0,015 |
3720DU | 37 | 41 | 20 | H7 | f7 | 37,085 | 36,99 | 0,135 | 0,015 |
4020DU | 40 | 44 | 20 | H7 | f7 | 40,085 | 39,99 | 0,135 | 0,015 |
4030DU | 40 | 44 | 30 | H7 | f7 | 40,085 | 39,99 | 0,135 | 0,015 |
4040DU | 40 | 44 | 40 | H7 | f7 | 40,085 | 39,99 | 0,135 | 0,015 |
4050DU | 40 | 44 | 50 | H7 | f7 | 40,085 | 39,99 | 0,135 | 0,015 |
4520DU | 45 | 50 | 20 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
4530DU | 45 | 50 | 30 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
4540DU | 45 | 50 | 40 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
4545DU | 45 | 50 | 45 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
4550DU | 45 | 50 | 50 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
5020DU | 50 | 55 | 20 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5030DU | 50 | 55 | 30 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5040DU | 50 | 55 | 40 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5050DU | 50 | 55 | 50 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5060DU | 50 | 55 | 60 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5520DU | 55 | 60 | 20 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5525DU | 55 | 60 | 25 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5530DU | 55 | 60 | 30 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5540DU | 55 | 60 | 40 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5550DU | 55 | 60 | 50 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5555DU | 55 | 60 | 55 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5560DU | 55 | 60 | 60 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
6020DU | 60 | 65 | 20 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6030DU | 60 | 65 | 30 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6040DU | 60 | 65 | 40 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6050DU | 60 | 65 | 50 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6060DU | 60 | 65 | 60 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6070DU | 60 | 65 | 70 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6530DU | 65 | 70 | 30 | H7 | f7 | 65,11 | 64,99 | 0,17 | 0,02 |
6550DU | 65 | 70 | 50 | H7 | f7 | 65,11 | 64,99 | 0,17 | 0,02 |
6570DU | 65 | 70 | 70 | H7 | f7 | 65,11 | 64,99 | 0,17 | 0,02 |
7040DU | 70 | 75 | 40 | H7 | f7 | 70,11 | 69,99 | 0,17 | 0,02 |
7050DU | 70 | 75 | 50 | H7 | f7 | 70,11 | 69,99 | 0,17 | 0,02 |
7070DU | 70 | 75 | 70 | H7 | f7 | 70,11 | 69,99 | 0,17 | 0,02 |
7560DU | 75 | 80 | 60 | H7 | f7 | 75,11 | 74,99 | 0,17 | 0,02 |
7580DU | 75 | 80 | 80 | H7 | f7 | 75,11 | 74,99 | 0,17 | 0,02 |
8040DU | 80 | 85 | 40 | H7 | h8 | 80,155 | 80,02 | 0,201 | 0,02 |
8060DU | 80 | 85 | 60 | H7 | h8 | 80,155 | 80,02 | 0,201 | 0,02 |
8080DU | 80 | 85 | 80 | H7 | h8 | 80,155 | 80,02 | 0,201 | 0,02 |
80100DU | 80 | 85 | 100 | H7 | h8 | 80,155 | 80,02 | 0,201 | 0,02 |
8530DU | 85 | 90 | 30 | H7 | h8 | 85,155 | 85,02 | 0,209 | 0,02 |
8560DU | 85 | 90 | 60 | H7 | h8 | 85,155 | 85,02 | 0,209 | 0,02 |
85100DU | 85 | 90 | 100 | H7 | h8 | 85,155 | 85,02 | 0,209 | 0,02 |
9060DU | 90 | 95 | 60 | H7 | h8 | 90,155 | 90,02 | 0,209 | 0,02 |
90100DU | 90 | 95 | 100 | H7 | h8 | 90,155 | 90,02 | 0,209 | 0,02 |
9560DU | 95 | 100 | 60 | H7 | h8 | 95,155 | 95,02 | 0,209 | 0,02 |
95100DU | 95 | 100 | 100 | H7 | h8 | 95,155 | 95,02 | 0,209 | 0,02 |
10050DU | 100 | 105 | 50 | H7 | h8 | 100,155 | 100,02 | 0,209 | 0,02 |
10060DU | 100 | 105 | 60 | H7 | h8 | 100,155 | 100,02 | 0,209 | 0,02 |
100115DU | 100 | 105 | 115 | H7 | h8 | 100,155 | 100,02 | 0,209 | 0,02 |
10560DU | 105 | 110 | 60 | H7 | h8 | 105,155 | 105,02 | 0,209 | 0,02 |
105115DU | 105 | 110 | 115 | H7 | h8 | 105,155 | 105,02 | 0,209 | 0,02 |
11060DU | 110 | 115 | 60 | H7 | h8 | 110,155 | 110,02 | 0,209 | 0,02 |
110115DU | 110 | 115 | 115 | H7 | h8 | 110,155 | 110,02 | 0,209 | 0,02 |
11550DU | 115 | 120 | 50 | H7 | h8 | 115,155 | 115,02 | 0,209 | 0,02 |
11570DU | 115 | 120 | 70 | H7 | h8 | 115,155 | 115,02 | 0,209 | 0,02 |
12050DU | 120 | 125 | 50 | H7 | h8 | 120,21 | 120,07 | 0,264 | 0,07 |
12060DU | 120 | 125 | 60 | H7 | h8 | 120,21 | 120,07 | 0,264 | 0,07 |
120100DU | 120 | 125 | 100 | H7 | h8 | 120,21 | 120,07 | 0,264 | 0,07 |
125100DU | 125 | 130 | 100 | H7 | h8 | 125,21 | 125,07 | 0,273 | 0,07 |
13060DU | 130 | 135 | 60 | H7 | h8 | 130,21 | 130,07 | 0,273 | 0,07 |
130100DU | 130 | 135 | 100 | H7 | h8 | 130,21 | 130,07 | 0,273 | 0,07 |
13560DU | 135 | 140 | 60 | H7 | h8 | 135,21 | 135,07 | 0,273 | 0,07 |
13580DU | 135 | 140 | 80 | H7 | h8 | 135,21 | 135,07 | 0,273 | 0,07 |
14060DU | 140 | 145 | 60 | H7 | h8 | 140,21 | 140,07 | 0,273 | 0,07 |
140100DU | 140 | 145 | 100 | H7 | h8 | 140,21 | 140,07 | 0,273 | 0,07 |
15060DU | 150 | 155 | 60 | H7 | h8 | 150,21 | 150,07 | 0,273 | 0,07 |
15080DU | 150 | 155 | 80 | H7 | h8 | 150,21 | 150,07 | 0,273 | 0,07 |
150100DU | 150 | 155 | 100 | H7 | h8 | 150,21 | 150,07 | 0,273 | 0,07 |
16080DU | 160 | 165 | 80 | H7 | h8 | 160,21 | 160,07 | 0,273 | 0,07 |
160100DU | 160 | 165 | 100 | H7 | h8 | 160,21 | 160,07 | 0,273 | 0,07 |
180100DU | 180 | 185 | 100 | H7 | h8 | 180,216 | 180,07 | 0,279 | 0,07 |
200100DU | 200 | 205 | 100 | H7 | h8 | 200,216 | 200,07 | 0,288 | 0,07 |
210100DU | 210 | 215 | 100 | H7 | h8 | 210,216 | 210,07 | 0,288 | 0,07 |
220100DU | 220 | 225 | 100 | H7 | h8 | 220,216 | 220,07 | 0,288 | 0,07 |
250100DU | 250 | 255 | 100 | H7 | h8 | 250,222 | 250,07 | 0,294 | 0,07 |
300100DU | 300 | 305 | 100 | H7 | h8 | 300,222 | 300,07 | 0,303 | 0,07 |
Strusture
1. Épaisseur de POM 0.30~0.50 millimètre. Il fournit le haut wearresistance et le bas frottement même avec seulement le volume minutieux oflubricant sont assurés, cette surface d'appui porte un modèle des creux circulaires qui devraient être remplis de graisse de l'ensemble de l'incidence.
2. épaisseur en bronze fritté 0.20-0.35mm de poudre. Une composition spéciale de cuivre en poudre est thermiquement fondue au support en acier. Cette couche de contact agit en tant qu'ancre pour la couche de PTFE et conduit l'accumulation thermique à partir des surfaces d'appui.
3. acier à faible teneur en carbone. Plaçant la base des bagues, le dos en acier fournit des caractéristiques exceptionnelles de dissipation de stabilité, supportant la charge et thermique.
Données techniques
Structure et composition
· Matériel de baguage composé de Métal-polymère
· En acier soutenez + agglomération en bronze poreuse +
POM avec des creux de lubrification
Glissement de la couche POM |
PERFORMANCE OPÉRATIONNELLES | |
Sec | Pauvres |
Lubrifié | Bon |
Graisse lubrifiée | Très bon |
L'eau lubrifiée | Pauvres |
Liquide de processus lubrifié | Pauvres |
Propriétés d'Avaibearing
GÉNÉRALITÉS |
|
Unité |
Valeur |
---|---|---|---|
Charge maximum, p |
Charge statique |
N/mm2 |
250 |
Température de fonctionnement |
Minute |
°C |
- 40 |
GRAISSE LUBRIFIÉE | |||
Vitesse de glissement maximum, U | m/s | >2,0 | |
Coefficient de frottement | 0,05 – 0,20 |
Données techniques
Charge maximale | Charge statique | 250N/mm2 |
Dynamique | 140N/mm2 | |
Rotaing oscillant | 60N/mm2 | |
Vitesse maximale | Sec | 2m/s |
Lubrification | >2m/s | |
Picovolte maximal (sec) | À court terme | 3.6N/mm2*·m/s |
Continu | 1.8N/mm2*·m/s | |
Temp. | -195℃~+280℃ | |
Coefficient de frottement Sec | 0.03~0.20 | |
Lubrification | >2m/s | |
Conduction thermique | 42W (m·k) - 1 | |
Coefficient de dilatation thermique | 11*10-6k-1 |
Disponibilité
Soutenant des formes disponibles dans des dimensions standard
· Buissons cylindrique
· Rondelles de poussée
· Glissement des plats
Incidences métriques et bagues impériales sur commande : formes de baguage standard dans des dimensions spéciales, moitié-bagues, formes spéciales obtenues par l'estampillage, incidences avec localiser des entailles, trous de lubrifiant et cannelures usinées, adaptés aux besoins du client baguant des conceptions
Applications typiques
Recommandé pour des applications comportant l'opération intermittente ou la lubrification de frontière… Des véhicules à moteur : joints de suspension, ensembles de cheville ouvrière et axes de souche des camions, automobile conduisant les charnières communes, direction et d'autres tringleries, joints d'articulation, charnières arrière de châssis, rouleaux justes de chef… Industrie du bâtiment de machine-outil : axes dans la perceuse, rectifiant, et des fraiseuses, plaques guides de RAM dans des presses de multi-RAM… Équipement agricole : boîte de vitesse, embrayage, voyages de balle et pivots de roulette de roue pour des accumulateurs de balle, incidences de pivot d'axe avant, incidences plus oisives de direction de boîte et incidences de cheville ouvrière pour des moissonneuses… Elle est particulièrement bien adaptée pour des applications où du lubrifiant ne peut pas être fourni sans interruption ou à plusieurs reprises.
Taille courante pour l'individu lubrifiant des incidences
COMMENCEZ LE VOTRE
PROJECTWITH UN INGÉNIEUR TECHNICO-COMMERCIAL
Pom Coated Bearing, incidence composée de Métal-polymère, fabrication, vente en gros
