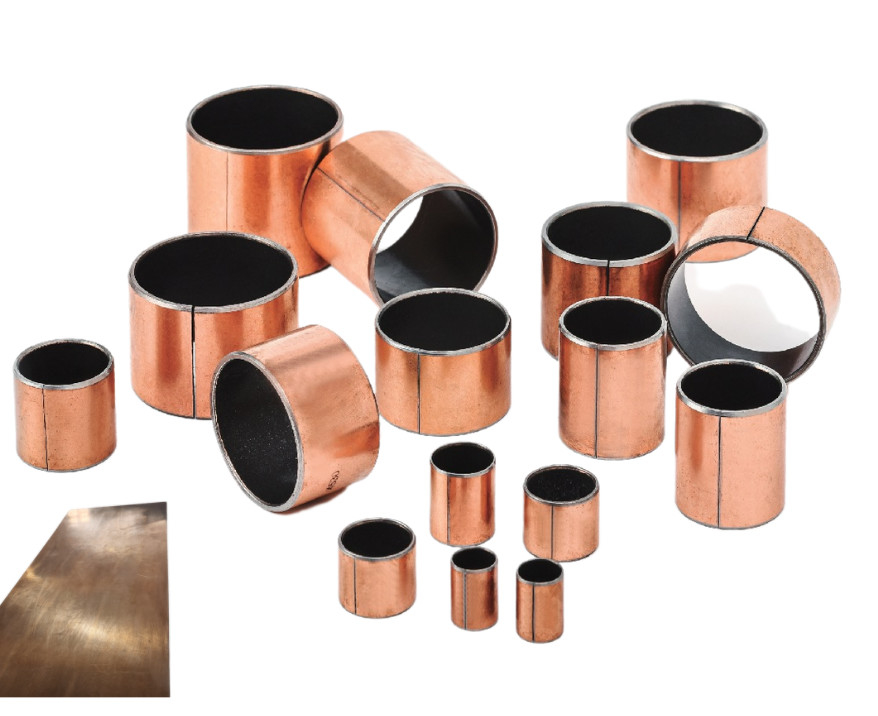

Matériaux composites à trois couches pour surfaces coulissantes CM1

Name: Matériaux composites à trois couches pour surfaces coulissantes CM1
Brand: JIAXING VIIPLUS INTERNATIO NAL TRADING CO.,LTD
SKU: Incidence de glissement composée enveloppée
Availability: InStock

Nom De Marque:	China Plain-Bearing
Numéro De Modèle:	Incidence de glissement composée enveloppée
Nombre De Pièces:	500 morceaux/morceaux
Prix:	flat strip material inch sizes Manufacturers,Factory Price
Conditions De Paiement:	TTT à l'avance
Capacité à Fournir:	1000000 morceaux/morceaux par bague de Simple-incidence de mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Matériel de rapport simple

Certification:

DIN 1494/ISO 3547

Métériel:

Matériau composite composé de trois couches: une bande de support en bronze et une matrice poreuse e

Plaquage:

Étain ou cuivre

Caractéristiques:

applications lubrifiées à faible entretien

Le type:

Matériau composite bandes à 3 couches

Finition:

d'une épaisseur n'excédant pas 50 mm

Application:

Les machines d'impression et de teinture, et les machines utilisées dans l'industrie océanique, etc.

Prix d'usine de roulement:

Je vous en prie.

Fabricant de boîtiers de roulements autolubrifiants:

Le montant de la subvention est calculé en fonction de l'évolution de l'activité de la société.

Fabricants de roulements de brousse fournisseurs exportateurs:

long service sans entretien, fabrique des boîtiers de différentes conceptions et à partir de différe

Détails d'emballage:

Expédition baguant l'emballage : Cartons par cas ou palette en bois.

Capacité d'approvisionnement:

1000000 morceaux/morceaux par bague de Simple-incidence de mois

Mettre en évidence:

Matériaux composites de baguage en bronze

Incidence de glissement composée enveloppée

Les surfaces de glissement bronzent baguer le matériel

Description du produit

Matériaux composites pour surfaces coulissantes CM1

Les matériaux composites sont largement utilisés dans diverses applications d'ingénierie en raison de leur capacité à combiner les propriétés de différents matériaux pour obtenir des performances supérieures.Quand il s'agit de surfaces glissantes, tels que des roulements, des joints ou des composants résistants à l'usure, un matériau composite à trois couches (CM1) peut être conçu pour optimiser des propriétés telles qu'un faible frottement, une résistance élevée à l'usure,et une bonne capacité de charge.

Matériau composite à trois couches (CM1) pour surfaces coulissantes

Un matériau composite à trois couches typique pour les surfaces coulissantes se compose des couches suivantes:

Couche supérieure (couche résistante à l'usure):

Matériau: Polymères (p. ex. PTFE, PEEK, UHMWPE), céramiques ou alliages métalliques.

Cette couche est en contact direct avec la contrepartie coulissante et doit résister à l'usure abrasive et adhésive.

Propriétés: Faible coefficient de frottement, dureté élevée et bonne stabilité thermique.

Couche intermédiaire (couche porteuse):

Matériau: Métal (par exemple, bronze, acier ou aluminium) ou polymères renforcés de fibres.

Cette couche soutient la couche supérieure et empêche la déformation sous charge.

Propriétés: haute résistance, bonne résistance à la fatigue et conductivité thermique.

Couche inférieure (couche arrière):

Matériau: acier, aluminium ou autres métaux de construction.

Fonction: assure l'intégrité structurelle et facilite le raccordement au composant (par exemple, boîtier ou arbre).Cette couche assure que le matériau composite peut être monté en toute sécurité et résiste aux contraintes de fonctionnement.

Propriétés: Rigidité élevée, bonne machinabilité et résistance à la corrosion.

Exemple de composition CM1

Couche Options matérielles Épaisseur (typique) Propriétés clés

Couche supérieure Les revêtements PTFE, PEEK, UHMWPE ou céramiques 0.1 ∙ 0,5 mm Faible frottement, résistance à l'usure

Couche intermédiaire Polymères renforcés de bronze, d'acier ou de fibres 1 ̊3 mm Distribution de la charge, résistance, conductivité thermique

Couche inférieure d'acier ou d'aluminium 2 ̊5 mm Soutien structurel, capacité d'usinage

Avantages des matériaux composites à trois couches pour les surfaces coulissantes

Performance améliorée: Combine les avantages d'un faible frottement, d'une résistance à l'usure et d'une grande capacité de charge.

Personnalisabilité: les couches peuvent être adaptées aux exigences spécifiques de l'application.

Durabilité: Résiste à l'usure, à la fatigue et à la déformation en fonctionnement.

Coût-efficacité: réduit les coûts d'entretien et de remplacement grâce à une meilleure longévité.

Applications

Les roulements: roulements simples, rouleaux de poussée et boîtiers.

Séries: Séries rotatives et linéaires dans les systèmes hydrauliques et pneumatiques.

Plaques d'usure: Surfaces coulissantes dans les machines et les équipements.

Composants automobiles: plaquettes de frein, plaques d'embrayage et pièces de suspension.

Considérations de conception

Conditions de fonctionnement: température, charge, vitesse et environnement (par exemple, présence de lubrifiants ou de contaminants).

Compatibilité des matériaux: s'assurer que la couche supérieure est compatible avec le matériau correspondant coulissant.

Processus de fabrication: les techniques telles que le frittage, le collage ou le revêtement doivent être choisies en fonction des matériaux utilisés.

Coût: équilibrer les exigences de performance avec les coûts de matériaux et de fabrication.

En sélectionnant et en combinant soigneusement les matériaux pour chaque couche, CM1 peut être optimisé pour des applications spécifiques de surface coulissante, assurant une performance fiable et efficace.

Matériaux composites à trois couches pour surfaces coulissantes, désignés comme CM1,sont des matériaux avancés spécialement conçus pour optimiser les performances des surfaces coulissantes dans diverses applications industriellesCes matériaux sont constitués de trois couches distinctes, chacune adaptée à des propriétés et fonctions spécifiques.

La couche de base fournit la base du composite, offrant résistance et stabilité.protéger la surface contre l'abrasion et l'usureLa couche supérieure, généralement un matériau lisse et lubrifiant, assure une action de glissement lisse et une friction réduite.

La combinaison de ces trois couches crée un matériau qui offre une résistance à l'usure, une durabilité et un fonctionnement en douceur exceptionnels.CM1 est particulièrement adapté aux applications où les surfaces coulissantes sont soumises à de fortes chargesLorsqu'il est utilisé dans des machines, des pompes ou d'autres équipements industriels, le CM1 assure des performances fiables et durables.

Matériaux composites pour surfaces coulissantes

Les roulements simples et les roulements à manches en provenance de Chine,

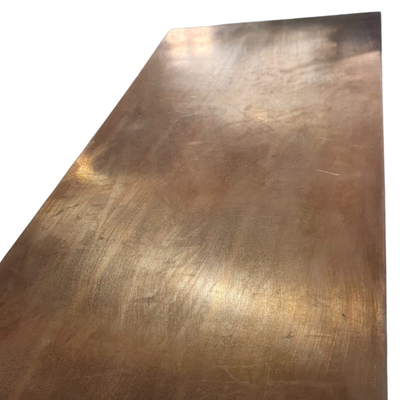

Le bronze plat porte du matériau de bande. également disponible en différentes tailles. 500*200mm, 500mm*250mm, 1000*500mm...

Achetez des roulements à rouleaux simples à lubrifiant sec - tailles métriques ou tailles de pouces d'épaisseur différente

Tous les roulements à bosses composites La fabrication est de qualité constante - Téléchargez notre catalogue! Production et fourniture - Large gamme de roulements industriels, bandes et feuilles dans le monde entier.

Matériau composite CM1
Il s'agit d'un matériau composite composé de trois couches; un bronze
une bande d'appui et une matrice poreuse entrelacée sintrée,
imprégnées et recouvertes d'un mélange a/plomb.

Rameau de guidage - matériau coulissant spécialmatériau composite

Entreprise de fabrication de roulements - Équipement de mesure de précision

Le matériau composite CM1 est un matériau composite unique.un matériau de bande composite composé de trois couches: en bronze, en bronze poreux, et: il est également disponible, sur commande spéciale, avec une surface de bande de roulement non entaillée,épaisseur disponible: 1,0 mm, 1,5 mm, 2,0 mm,2.5 mm,Taille métrique du matériau de bande plate,

D'acier soutenu

Les roulements de pont

Fabricants, commerçants et fournisseurs de roulements de pont

En raison des charges horizontales et verticales auxquelles elles sont soumises, les ponts doivent être supportés par des roulements coulissants et tournants.

matériau de bande de roulement
Les roulements à manches à support en acier...
Acier-En arrière-planLes roulements à manches métriques sont utilisés pour des applications de charge lourde, de vitesse modérée ou de charge légère, à grande vitesse.

Les roulements à rouleaux simples/coulissants sont fabriqués sur mesure,fabrication de roulementsles buissons, à brideles buissons, demi-câblures, et plus

composite en bandeau-dessus detrois couches: en acier ou en bronze,bronze poreux, et polymère de résine acétallique:

Propriétés des matériaux composites pour les surfaces coulissantes secondaires

B.1 Matériau composite CM1

Il s'agit d'un matériau composite composé de trois couches: une bande de support en bronze et une bande de support sintrée.

matrice poreuse enroulée, imprégnée et recouverte d'un mélange de plomb.

Le matériau doit être conforme aux caractéristiques énumérées au tableau B.1. En outre, l'état du matériau et sa finition de surface doivent être vérifiés visuellement.

Tableau B.1 Caractéristiques du CM1

Matériau de support en bronze: CuSn 6

composition en masse Sn 5 à 7.50

P 0.35

Le Pb 0.10

Le Fe 0.10

Zn + Ni 0,50 %

autres 0.30

Résidu Cu

(2.1 0,15) mm d'épaisseur

Dureté HB -ISO 6506 (toutes les pièces): CuSn 10

Composition par masse

80 à 160

Couche intermédiaire en bronze

Sn 10 à 12

Pb 1. Je vous en prie.00

P 0,25 à 0,4%

Si est 0.17

Le Fe 0.15

Ni est 0.15

autres 0.50

25 saturation avec

épaisseur

.15

0.25 0,0 mm

Matériau composite: + Pb Pb 49 à 62%,

Composition de la couche de surface par résidu de masse

0.01 + 0.02

00,0 mm

Épaisseur

2578 2048 0,015 mm d'épaisseur totale

Adhésion des revêtements - ISO 2409

GT2 minimum

B.2 Matériau composite CM2

Le matériau doit être constitué d'un maillage métallique souple qui est sintré en un composé

La maille métallique doit être CuSn6 maillage stabilisé à partir de fils de diamètre 0,25 mm qui sont

qui est relié à des intersections et qui a une épaisseur après calque d'environ 0,4 mm.

Le nombre d'yeux dans le sens de la déformation et de la trame doit être de 16 t 1 par 10 mm.

Le composé doit contenir 30% t 2% de charge, composé de:

les fibres de verre et le graphite.

Le matériau doit être conforme aux caractéristiques énumérées au tableau B.2.

En outre, l'état du matériau et sa finition de surface doivent être vérifiés visuellement.

Tableau B.2 Caractéristique du CM2

Densité entre 4100 kg/m et 4400 kg/m

Résistance à la traction > 45 MPa

L'allongement est de 10 %

Épaisseur (0,48 t 0,02) mm

Résistance à l'adhérence de superposition minimale GT2

Pour les appareils électroniques

Bouches cylindriques Bouches à flancs Ventilateurs à poussée Ventilateurs à flancs Bandes

Caractéristiques

Composition du matériau

Les bandes sont disponibles en support en acier ou en support en bronze:

Produits standard Rameaux à manches Tailles pouces et métriques Tailles pouces Les laveuses de poussée Tailles pouces et métriques Rameaux à flancs Tailles pouces et métriques disponibles bande plate

La structure

Taille métrique du matériau de bande plate

Matériaux composites à trois couches pour surfaces coulissantes CM1 3

Données techniques

Commencez votre projet avec un ingénieur en application
