Brident les incidences en bronze enveloppées que la plaine bague la série CuSn8P de WB802WF

Réglage de glissement • WB802

Les roulements en bronze enveloppés en brassette de la série WB802WF, également connus sous le nom de broussailles simples, sont des composants de précision qui présentent une excellente résistance à l'usure et une durabilité.Ces roulements sont fabriqués à partir de CuSn8P, un alliage de bronze qui combine la résistance et la résistance à la corrosion du cuivre avec les propriétés de lubrification de l'étain et du phosphore.

La conception de la bride de ces roulements fournit un soutien et une stabilité supplémentaires, assurant un ajustement sûr dans le boîtier.Cela améliore non seulement la capacité de charge, mais contribue également à la fiabilité globale et les performances du roulement.

La nature auto-lubrifiante du matériau CuSn8P réduit considérablement le besoin de lubrification externe, simplifiant l'entretien et prolongant la durée de vie du roulement.Cette caractéristique est particulièrement bénéfique dans les applications où la lubrification régulière est difficile ou peu pratique.

Les roulements en bronze enveloppés en brassette de la série WB802WF conviennent à un large éventail d'applications industrielles, y compris les machines, les pompes et les moteurs.Leur construction et leurs matériaux de haute qualité assurent un fonctionnement en douceur et fiable, même sous charges et vitesses élevées.

En résumé, les roulements en bronze enveloppés en brassette de la série WB802WF sont des composants robustes et fiables qui offrent des performances et une durabilité exceptionnelles dans divers environnements industriels.Leur construction CuSn8P et la conception de la bride se combinent pour fournir un support optimal, stabilité et lubrification, ce qui en fait un choix idéal pour des applications exigeantes.

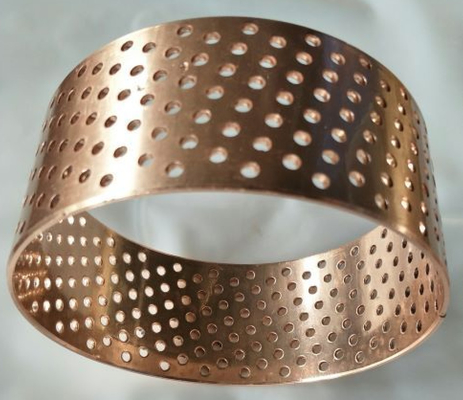

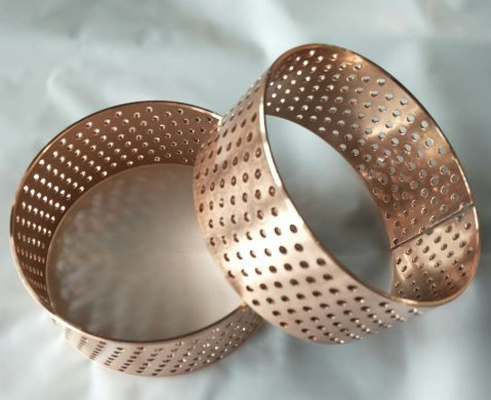

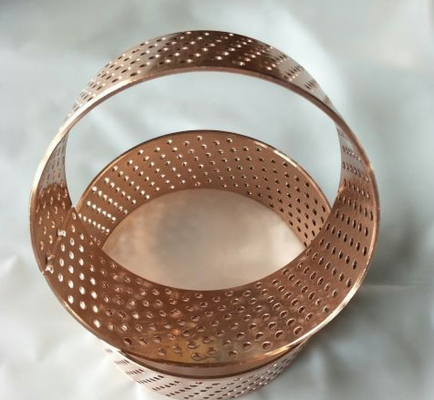

FB092 Rameau à brides de la série WB802WF est un roulement à paroi mince, qui est fabriqué à partir de matériau en bronze et traité de manière uniforme et ordonnée pour remplir les trous d'huile.

Les roulements en bronze avec ou sans bride sont destinés à des mouvements radiaux et axiaux.

Le roulement a l'avantage d'un grand stockage d'huile.une installation pratique, petit volume de conception, et peut remplacer l'utilisation de la pochette de cuivre, peut réduire considérablement le coût, le produit a été appliqué au convoyeur, ascenseur, levier, machine de nivellement et une autre charge moyenne,occasions de basse vitesse.

Désignation de code D D2 L 224010 20/ 23/ 30x 16 WF-WB802 20 23 30 16 224015 20/ 23/ 30x 20 WF-WB802 20 23 30 20 224018 25/ 28/ 35x 12.5 WF-WB802 25 28 35 12,5 224020 25/ 28/ 35x 16 WF-WB802 25 28 35 16 224025 25/ 28/ 35x 25 WF-WB802 25 28 35 25 224030 30/ 34/ 45x 20 WF-WB802 30 34 45 20 224035 30/ 34/ 45x 30 WF-WB802 30 34 45 30 224040 35/ 39/ 50x 20 WF-WB802 35 39 50 20 224045 35/ 39/ 50x 35 WF-WB802 35 39 50 35 224050 40/ 44/ 55x 25 WF-WB802 40 44 55 25 224055 40/ 44/ 55x 40 WF-WB802 40 44 55 40 224065 45/ 50/ 60x 30 WF-WB802 45 50 60 30 224067 45/ 50/ 60x 40 WF-WB802 45 50 60 40 224070 45/ 50/ 60x 45 WF-WB802 45 50 60 45 224075 50/ 55/ 65x 30 WF-WB802 50 55 65 30 224080 50/ 55/ 65x 50 WF-WB802 50 55 65 50 224081 55/ 60/ 70x 30 WF-WB802 55 60 70 30 224082 55/ 60/ 70x 50 WF-WB802 55 60 70 50 224083 60/ 65/ 75x 25 WF-WB802 60 65 75 25 224085 60/ 65/ 75x 35 WF-WB802 60 65 75 35 224090 60/ 65/ 75x 50 WF-WB802 60 65 75 50 224095 60/ 65/ 75x 60 WF-WB802 60 65 75 60 224097 65/ 70/ 80x 40 WF-WB802 65 70 80 40 2240971 65/ 70/ 85x 40 WF-WB802 65 70 85 40 224098 65/ 70/ 80x 60 WF-WB802 65 70 80 60 224100 70/ 75/ 85x 35 WF-WB802 70 75 85 35 224105 70/ 75/ 85x 70 WF-WB802 70 75 85 70 224107 75/ 80/ 90x 40 WF-WB802 75 80 90 40 224108 75/ 80/ 90x 70 WF-WB802 75 80 90 70 224110 80/ 85/ 95x 40 WF-WB802 80 85 95 40 224115 80/ 85/ 95x 80 WF-WB802 80 85 95 80 224120 90/ 95/ 110x 50 WF-WB802 90 95 110 50 224125 90/ 95/ 110x 90 WF-WB802 90 95 110 90 224135 100/ 105/ 120x 50 WF-WB802 100 105 120 50 224140 100/ 105/ 120x 90 WF-WB802 100 105 120 90 224150 110/ 115/ 130x 50 WF-WB802 110 115 130 50 224155 110/ 115/ 130x 90 WF-WB802 110 115 130 90 224160 120/ 125/ 145x 50 WF-WB802 120 125 145 50 224165 120/ 125/ 145x 90 WF-WB802 120 125 145 90 224170 130/ 135/ 155x 60 WF-WB802 130 135 155 60 224175 130/ 135/ 155x 90 WF-WB802 130 135 155 90 224180 140/ 145/ 165x 60 WF-WB802 140 145 165 60 224185 140/ 145/ 165x 90 WF-WB802 140 145 165 90 224190 150/ 155/ 180x 60 WF-WB802 150 155 180 60 224195 150/ 155/ 180x 90 WF-WB802 150 155 180 90 224200 160/ 165/ 190x 60 WF-WB802 160 165 190 60 224205 160/ 165/ 190x 90 WF-WB802 160 165 190 90 224210 170/ 175/ 200x 60 WF-WB802 170 175 200 60 224215 170/ 175/ 200x 90 WF-WB802 170 175 200 90 224220 180/ 185/ 215x 60 WF-WB802 180 185 215 60 224225 180/ 185/ 215x 90 WF-WB802 180 185 215 90 224240 190/ 195/ 225x 60 WF-WB802 190 195 225 60 224245 190/ 195/ 225x 90 WF-WB802 190 195 225 90 224255 200/ 205/ 235x 60 WF-WB802 200 205 235 60 224260 200/ 205/ 235x 90 WF-WB802 200 205 235 90 224277 220/ 225/ 245x 90 WF-WB802 220 225 245 90 224281 230/ 235/ 265x 90 WF-WB802 230 235 265 90Flange Bearing Plain Bushes WB802WF Series

Code Designation d D L 220060 15/ 17x 15 WB802 15 17 15 220065 15/ 17x 25 WB802 15 17 25 220070 16/ 18x 15 WB802 16 18 15 220075 16/ 18x 20 WB802 16 18 20 220080 16/ 18x 25 WB802 16 18 25 220085 18/ 21x 15 WB802 18 21 15 220090 18/ 21x 20 WB802 18 21 20 220095 18/ 21x 25 WB802 18 21 25 220100 20/ 23x 15 WB802 20 23 15 220105 20/ 23x 20 WB802 20 23 20 220110 20/ 23x 25 WB802 20 23 25 220115 20/ 23x 30 WB802 20 23 30 220120 22/ 25x 15 WB802 22 25 15 220125 22/ 25x 20 WB802 22 25 20 220130 22/ 25x 25 WB802 22 25 25 220135 22/ 25x 30 WB802 22 25 30 220137 25/ 28x 15 WB802 25 28 15 220140 25/ 28x 20 WB802 25 28 20 220145 25/ 28x 25 WB802 25 28 25 220150 25/ 28x 30 WB802 25 28 30 220160 25/ 28x 50 WB802 25 28 50 220165 28/ 31x 15 WB802 28 31 15 220170 28/ 31x 25 WB802 28 31 25 220175 28/ 31x 30 WB802 28 31 30 220180 30/ 34x 20 WB802 30 34 20 220183 30/ 34x 25 WB802 30 34 25 220190 30/ 34x 30 WB802 30 34 30 220195 30/ 34x 40 WB802 30 34 40 220200 32/ 36x 20 WB802 32 36 20 220205 32/ 36x 30 WB802 32 36 30 220210 32/ 36x 40 WB802 32 36 40 220220 35/ 39x 20 WB802 35 39 20 220235 35/ 39x 30 WB802 35 39 30 220240 35/ 39x 40 WB802 35 39 40 220245 35/ 39x 50 WB802 35 39 50 220260 40/ 44x 20 WB802 40 44 20 220262 40/ 44x 25 WB802 40 44 25 220265 40/ 44x 30 WB802 40 44 30 220275 40/ 44x 40 WB802 40 44 40 220285 40/ 44x 50 WB802 40 44 50 220295 45/ 50x 20 WB802 45 50 20 220300 45/ 50x 30 WB802 45 50 30 220302 45/ 50x 40 WB802 45 50 40 220310 45/ 50x 50 WB802 45 50 50 220315 45/ 50x 60 WB802 45 50 60 220320 50/ 55x 25 WB802 50 55 25 220325 50/ 55x 30 WB802 50 55 30 220335 50/ 55x 40 WB802 50 55 40 220337 50/ 55x 50 WB802 50 55 50 220340 50/ 55x 60 WB802 50 55 60 220345 55/ 60x 40 WB802 55 60 40 220350 55/ 60x 60 WB802 55 60 60 220358 60/ 65x 25 WB802 60 65 25 220360 60/ 65x 30 WB802 60 65 30 220364 60/ 65x 35 WB802 60 65 35 220365 60/ 65x 40 WB802 60 65 40 220375 60/ 65x 45 WB802 60 65 45 Dimension programme WB802 Code Designation d D L 220377 60/ 65x 50 WB802 60 65 50 220380 60/ 65x 60 WB802 60 65 60 220390 60/ 65x 70 WB802 60 65 70 220405 65/ 70x 40 WB802 65 70 40 220410 65/ 70x 60 WB802 65 70 60 220420 70/ 75x 40 WB802 70 75 40 220425 70/ 75x 45 WB802 70 75 45 220427 70/ 75x 50 WB802 70 75 50 220430 70/ 75x 60 WB802 70 75 60 220435 70/ 75x 80 WB802 70 75 80 220445 75/ 80x 40 WB802 75 80 40 220450 75/ 80x 80 WB802 75 80 80 220454 80/ 85x 30 WB802 80 85 30 220455 80/ 85x 40 WB802 80 85 40 220460 80/ 85x 60 WB802 80 85 60 220465 80/ 85x 80 WB802 80 85 80 220475 85/ 90x 40 WB802 85 90 40 220480 85/ 90x 80 WB802 85 90 80 220495 90/ 95x 40 WB802 90 95 40 220497 90/ 95x 50 WB802 90 95 50 220500 90/ 95x 60 WB802 90 95 60 220505 90/ 95x 90 WB802 90 95 90 220508 90/ 95x 70 WB802 90 95 70 220514 100/ 105x 40 WB802 100 105 40 220515 100/ 105x 50 WB802 100 105 50 220520 100/ 105x 60 WB802 100 105 60 220522 100/ 105x 70 WB802 100 105 70 220525 100/ 105x 95 WB802 100 105 95 220535 110/ 115x 50 WB802 110 115 50 220540 110/ 115x 95 WB802 110 115 95 220542 120/ 125x 25 WB802 120 125 25 220550 120/ 125x 50 WB802 120 125 50 220555 120/ 125x 95 WB802 120 125 95 220565 125/ 130x 100 WB802 125 130 100 220570 130/ 135x 60 WB802 130 135 60 220575 130/ 135x 100 WB802 130 135 100 220578 140/ 145x 50 WB802 140 145 50 220580 140/ 145x 60 WB802 140 145 60 220585 140/ 145x 100 WB802 140 145 100 220603 150/ 155x 45 WB802 150 155 45 220605 150/ 155x 60 WB802 150 155 60 220610 150/ 155x 100 WB802 150 155 100 220615 160/ 165x 60 WB802 160 165 60 220620 160/ 165x 100 WB802 160 165 100 220635 170/ 175x 60 WB802 170 175 60 220640 170/ 175x 100 WB802 170 175 100 220641 175/ 180x 50 WB802 175 180 50 220643 180/ 185x 45 WB802 180 185 45 220645 180/ 185x 60 WB802 180 185 60 220655 180/ 185x 100 WB802 180 185 100 220657 185/ 190x 100 WB802 185 190 100 220660 190/ 195x 60 WB802 190 195 60 220665 190/ 195x 100 WB802 190 195 100 220670 200/ 205x 60 WB802 200 205 60 220675 200/ 205x 100 WB802 200 205 100 220694 230/ 235x 70 WB802 230 235 70 2207151 250/ 255x 100 WB802 250 255 100 220730 300/ 305x 90 WB802 300 305 90

Il existe deux types de matériaux FB090: l'un est CUSN6.5-0.1 et l'autre est CUSN8-0.3
Les roulements à rouleaux FB090 utilisent généralement le CUSN6.5-0.1Si le client a des instructions spéciales, nous utilisons CUSN8-0.3
Matériau: coussinen bronze

Le roulement en bronze de la série FB092 de la série WB802WF est un roulement à paroi mince, qui est fabriqué à partir de matériau en bronze et traité avec des trous de remplissage d'huile uniformes et ordonnés.l'huile lubrifiante est injectée et le joint de l'extrémité est configuré pour l'utilisation. Le roulement présente les avantages d'un grand stockage d'huile, d'une installation pratique, d'un petit volume de conception, et peut remplacer l'utilisation de boîtiers en cuivre, peut réduire considérablement le coût.
Largement utilisé dans les machines de levage, les machines de construction, le châssis du tracteur automobile, l'industrie des machines-outils, les machines minières, l'arbre de conduite automobile, la boîte de changement de vitesse automobile, le générateur, la grue,machines et convoyeurs métallurgiques, élévateur, rouleuse, levage et autres charges moyennes, à basse vitesse.

Matériel

• Matériel de supportLe coefficient de change(DIN 17662)
• alternativeCuSn6Pà disposition

Des arbustes à poils simples

Les arbustes à roulements à brides

Le roulement en bronze FB090 est fabriqué à partir d'une bande en alliage de cuivre à haute densité avec une formule spéciale.Il a les avantages d'une forte densité, une grande capacité de roulement, une bonne résistance à l'usure, une longue durée de vie, etc., pour remplacer le manchon de cuivre de coulée traditionnel, peut réduire le volume mécanique, réduire le coût.Largement utilisé dans les machines de levage, machines de construction, châssis de tracteur automobile, industrie des machines-outils, machines minières, arbre de traction automobile, boîte de changement automobile, générateur, grue, machines métallurgiques et convoyeur, ascenseur,machine à laminage, machines de nivellement et autres charges moyennes, occasions de basse vitesse.

Paramètres techniques

Détails de la tolérance

• Logement ØH7
• Bouchage de l'intérieur de l'Ø après montageH9
• Tolérance de l'arbre de f7 à h8

Propriétés

• Solution économique pour l'application de roulements en bronze en raison d'une épaisseur de paroi mince.Haute capacité de charge et bonne stabilité avec faible abrasion. Convient pourconditions de travail difficiles, bonne résistance à la corrosion- trous de lubrification pour un stockage maximal de graisse et des intervalles de maintenance les plus courts.
