• Rondelles de butée

Dimensions standard pour rondelle de butée sans entretien


• Paliers à bride

Dimensions standard pour paliers lisses cylindriques avec bride


• Paliers cylindriques

Dimensions standard pour paliers lisses cylindriques

Données d'application

plage de température  -40 jusqu'à +150 °C

lubrifié à la graisse
valeur PV max. 2,8 MPa m/s
vitesse de glissement max. 2,5 m/s
pression de surface max. stat. 120 MPa - dyn. 40 MPa

dilatation thermique 18 x 10-6 °C-1

coefficient de frottement :

lubrifié à la graisse μ = 0,06 à 0,2

Conception des paliers

Montage recommandé

• arbre f7
• logement H7
• palier selon DIN ISO 3547-1 (anciennement DIN 1494)

La dilatation thermique doit être prise en compte à des températures supérieures à 80 °C.

Matériau d'accouplement

• rugosité de surface Ra = 0,4 μm
• dureté minimale > 200 HB

La série de coussinets en bronze enroulés est largement utilisée dans de nombreux domaines.

Application des paliers lisses

• Installations mécaniques et génie hydraulique de l'acier
• Industrie générale de la construction de machines
• Installations métallurgiques et laminoirs
• Équipement minier et de construction
• Équipement de lutte contre l'incendie

Palier lisse autolubrifiant

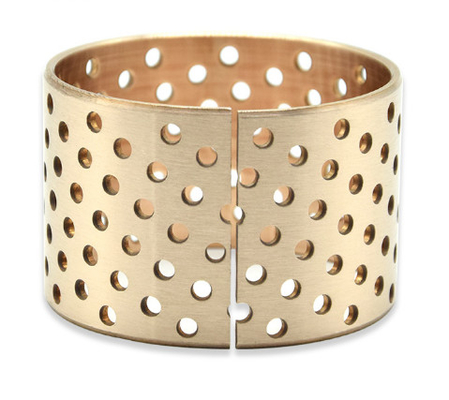

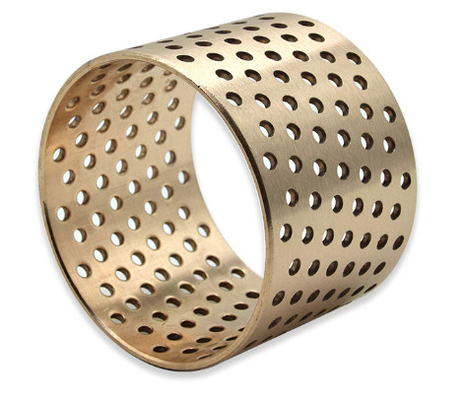

Coussinets lisses en bronze avec trous de graisse, bagues cylindriques en bronze, fabriquées sur commande en Chine ; fabriquées en matériau Cusn8p (Din 17662) ; Din 1494 / Iso 3547 ;Faible entretien ; avec lubrificationTrou.http://BRONZEGLEITLAGER.COM,

La Chine est spécialisée dans le commerce et la production de paliers lisses en métal et en plastique composite, allant des paliers lisses en acier, en bronze, en acier inoxydable ou bimétalliques aux bagues en métal fritté.

Disponibilité

Formes de paliers disponibles en dimensions standard
· Douilles cylindriques. Formes de paliers fabriquées sur commande : douilles cylindriques avec dimensions non standard, douilles à bride, plaques de glissement, conceptions de paliers personnalisées.

Fabrication spéciale de bagues cylindriques en bronze. Nous pouvons proposer des tailles, des formes ou des longueurs spéciales sur demande. Veuillez nous contacter pour un devis ou plus d'informations.

Assemblage des bagues

Les paliers sont destinés à être pressés dans un logement avec une tolérance H7. Le diamètre intérieur du palier lisse maintiendra alors la tolérance H9.

Caractéristiques

– Très haute capacité de charge
– Bonnes propriétés de lubrification
– Large plage de températures
– Facile à assembler

Lubrification 092 douille | Coussinets lisses en bronze avec réservoirs de graisse

Coussinet en bronze enroulé avec poches d'huile (092 DOUILLES CYLINDRIQUES)

Douilles cylindriques Vsb-22 092

Les paliers sont enroulés à partir d'un bronze homogène formé à froid (CuSn8) avec des propriétés matérielles exceptionnelles. Les tailles standard sont équipées d'encoches de lubrification en forme de diamant sur la surface du palier. Ces encoches servent de réservoirs de lubrifiant pour accumuler rapidement un film de lubrification au début du mouvement et réduire ensuite le frottement de fonctionnement. Le matériau convient aux applications de construction et de machines agricoles.

Coussinets en bronze et bagues cylindriques en bronze fabriqués à partir deCuSn8 avec encoches de lubrification

Propriétés des paliers
