| Nom De Marque: | https://viiplus.com |
| Numéro De Modèle: | L'incidence de glissement en bronze enveloppée, avec des perforations perforée, le Bas-entretien DIN |
| Nombre De Pièces: | Taille standard ne baguant aucune quantité d'ordre minimum |
| Prix: | Flange Bronze Bushings High Quality Price Ratio B2B |
| Conditions De Paiement: | TTT à l'avance |
| Capacité à Fournir: | Incidence en bronze perforée, incidences enveloppées en bronze simples |

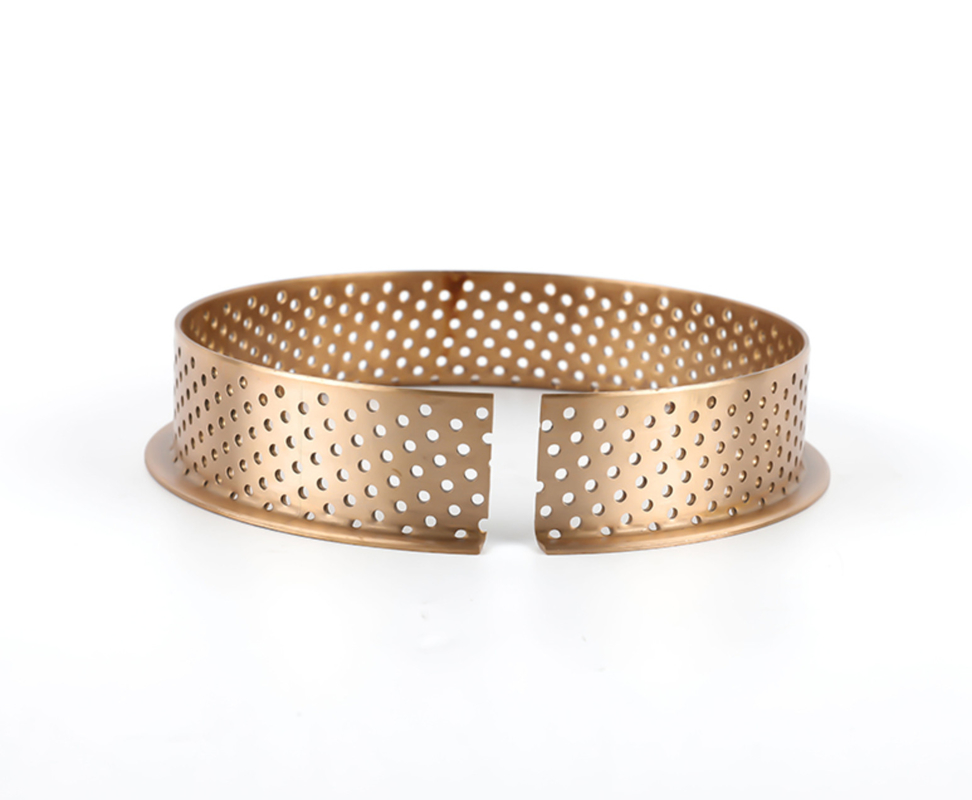

Type de type CUSN8 CUSN8 Roulements de glissière de bride de bronze: Solution robuste de Viiplus pour les applications robustes
Dans les industries où les machines sont confrontées à un stress implacable, à des charges élevées et à des environnements difficiles,roulements en bronzeLes héros méconnus garantissent des opérations en douceur. Viiplus élève ce composant critique avec sonType de type CUSN8 BRONZE ROULEURS DE LA LIGNE—En ingéré pour une durabilité inégalée, une installation facile et des performances sans maintenance. Découvrez comment ces roulements surpassent les solutions traditionnelles dans des contextes exigeants.
Conçu pour les applications coulissantes nécessitantrésistance à l'usure élevéeEtlongévité, Les roulements de type divisé de Viiplus combinent les propriétés supérieures deAlliage de bronze CUSN8Avec ingénierie innovante. Voici ce qui les distingue:
Conception divisée pour l'installation sans effort
Alliage de bronze CUSN8: construit pour durer
Bride pour une stabilité améliorée
Efficacité de l'auto-lubrification
Les roulements de bride CUSN8 de type CUSN8 de Viiplus sont fiables dans les industries exigeant la fiabilité sous pression:
Un produit phare dans le portefeuille de viiplus, ce roulement illustre la précision et la résilience:
Spécifications techniques:
Mettez à niveau vers les roulements de glissière de bride de bronze CUSN8 de type CUSN8
Que vous rénoveriez les machines ou la conception de nouveaux systèmes, viiplus fournit des roulements qui excellent dans des conditions extrêmes. Réduire les temps d'arrêt, améliorer l'efficacité et réduire les coûtsAvec des composants construits pour le long terme.
Contactez Viiplus aujourd'huiPour les devis, le support technique ou les solutions d'ingénierie personnalisées. Gardons vos machines en mouvement!
Méta-description: Découvrez les roulements de glissière de bride de bronze Split Type de Viiplus - High-charge, auto-lubrifiant et conforme à ROHS. Idéal pour les industries de la construction, de la marine et de l'automobile. Explorez les spécifications et les applications.
Mots clés: Roulements en bronze de type divisé, roulements de bride CUSN8, roulements coulissants sans entretien, bague en bronze enveloppée 090, bagues en bronze industrielles, roulements viiplus, alliage de bronze de haute capacité.
Roulements perforés en bronze enveloppés, Bague en bronze divisée largement utilisée pourMachinerie minière.
Les bagues en bronze enveloppées les bagues roulées sont en failliteCUSN8matériau et malgré leur structure à parois minces, ils résistent trèscharges élevées. Par conséquent, ces bagues en bronze sont destinées aux bagues oscillantes en bronze (mouvement oscillant), l'utilisation la plus courante pour les bagues roulées.
L'excellent matériau en bronze en étain fournit les baguesExcellentes propriétés coulissantes et résistance à l'usure élevée.
Les bagues roulées sont utilisées, d'une part, en dimensions standardisées avec des poches de lubrification. L'avantage de ce type de bague est queIl peut être raccourci à n'importe quelle longueur souhaitée.
Nous proposons également des conceptions et des tailles spéciales en fonction de vos spécifications.
| Gravité spécifique: 8,8 kg / dm3 | Coefficient d'expansion thermique (20 - 300 ° C): 18,5 10-6/ K |
| Conductivité thermique: 60 w / mk | Module d'élasticité (20 ° C): 115 kN / mm2 |
| Dureté: 125 Hb | Résistance à la traction rm; 470 n / mm2 |
| 0,2% -yield Point RPP0,2: 300 n / mm2 | Allongement à la fracture A: 40% |
Un bronze en étain avec d'excellentes propriétés glissantes. Le matériau est particulièrement adapté lorsqueUne résistance à l'usure élevée, une résistance à la corrosion et une résistance à la fatigue sont nécessaires.
En raison de la construction à parois minces des bagues roulées, ils peuvent absorber trèsforces spécifiques élevées.Ceux-ci peuvent être plus élevés que pour les bagues tournées à parois relativement épaisses. TrèsDes charges élevées sont possibles, en particulier avec des bagues en bronze swing (mouvement oscillant).
| Désignation des matériaux:Cusn8pDIN ISO 4382-2 |
Composition (Valeurs de lignes directrices Fraction de masse): CU 91,3%, SN 8,5%, P 0,2% |
| Dimension nominale d1 | Tolérance à l'installation | ||
| plus grand que | jusqu'à | Logement H7 | Brousses de bronze à l'intérieur-Ø après le montage dans le logement H7 (milieu) |
| 10 | 18 | 0 / +0,018 | 0 / +0 043 |
| 18 | 30 | 0 / +0,021 | 0 / +0 052 |
| 30 | 50 | 0 / +0,025 | 0 / +0 062 |
| 50 | 80 | 0 / +0,030 | 0 / +0 074 |
| 80 | 120 | 0 / +0 035 | 0 / +0,087 |
| 120 | 180 | 0 / +0 040 | 0 / +0,100 |
| 180 | 250 | 0 / +0,046 | 0 / +0,115 |
| 250 | 305 | 0 / +0 052 | 0 / +0,130 |
Vérifiez selon DIN 1494 / ISO 3547 PARTIE 2
Le diamètre de la bride [D3] est défini conformément à DIN ISO 2768 avec rugueux
Tolérance à la largeur pour les bagues en bronze cylindriques et à bride
Largeur [b1] jusqu'à des diamètres extérieurs [d2] 100 mm: ± 0,25 mm
Largeur [b1] plus grand que les diamètres extérieurs [d2] 100 mm: ± 0,5 mm
Roulement de glissière de bride avec motif de trou
Les roulements à glissière avec motif de trou LD Les roulements à glissière avec motif de trou (LD = lubrification à long terme avec le dépôt) conviennent à tous les types de graisse. Les bagues avec des retraits de lubrification ST peuvent facilement être remplacées par des roulements à glissière par un motif de trou LD. Avantages: Dépôt de graisse significativement plus grand par rapport aux bagues avec des rainures ou des retraits de lubrification Extension du temps de fonctionnement et de l'intervalle de rélubage par rapport aux bagues ST Collecte de particules de saleté et d'usure dans les trous de lubrification
Bronze à haute capacité avec une très bonne stabilité thermique, une très bonne résistance à la corrosion, résistant à l'usure. Les arbres durcis sont nécessaires à des charges élevées.
Utiliser:Bounchages en bronze sphériques sous les charges de choc et d'impact, bagues en bronze dans les cylindres hydrauliques, bagues en bronze dans les flèches des joints d'excavatrices et des machines agricoles.
Pour les bagues à brides:
|
Application : |
histin, machinerie minière, |
|
Matériel: |
Cusn8p |
|
Densité: |
8,8 g / cm3 |
|
Charge dynamique maximale: |
100N / mm² |
|
Vitesse linéaire maximale (graisse): |
2m / s |
|
GRASSE DE VALEUR PV MAX: |
2,8 n / mm² · m / s |
|
Résistance à la pression |
> 460N / mm² |
|
Limite d'élasticité n / mm2 |
> 280N / mm2 |
|
Dureté: |
90-150 |
|
Axe d'accouplement |
Dureté ≥50, rugosité 0,4-1,0 |
|
Température de travail |
-40 ~ + 150ºC |
|
Coefficient de frottement |
0,06 ~ 0,15 |
|
Coefficient d'extension linéaire |
18,5 × 10-6 / k |
|
coefficient de conduction thermique |
58w / m · k |
La combinaison de la densité de puissance et de l'efficacité énergétique toujours croissantes, combinées à des demandes toujours croissantes sur la durée de vie et la rentabilité, conduit àExigences plus élevées pour les composants et la production. En combinant spécialement et fabricationMatériaux à haute performanceAvec les technologies de fabrication les plus avancées pour les roulements simples tournés et roulés, les roulements simples en bronze sont idéalement adaptés aux exigences actuelles et futures de la construction et des machines agricoles et de l'industrie hydraulique.
Le roulement en bronze est en bronze avec des trous d'huile uniformément répartis dessus. Lors de l'assemblage, le roulement doit être lubrifié avec de la graisse avant que les deux extrémités du roulement ne soient assemblées avec des sceaux. Machine de levage, guindeau, machine d'alignement, etc.
|
Matériau de base |
CUSN8P0.3 ou CUSN6.5P0.1 |
||
|
Dureté |
HB90 ~ 120 |
Limite de température |
-100 ℃ ~ 200 ℃ |
|
Capacité de chargement |
60N / mm² |
Limitation de vitesse |
2,5 m / s |
|
Dimension nominale D1 |
|
Tolérance à l'installation |
|
|---|---|---|---|
|
plus grand que |
jusqu'à |
Logement H7 |
Portant à l'intérieur-Ø après le montage dans le logement H7 (au milieu) |
|
10 |
18 |
0 / +0,018 |
0 / +0 043 |
|
18 |
30 |
0 / +0,021 |
0 / +0 052 |
|
30 |
50 |
0 / +0,025 |
0 / +0 062 |
|
50 |
80 |
0 / +0,030 |
0 / +0 074 |
|
80 |
120 |
0 / +0 035 |
0 / +0,087 |
|
120 |
180 |
0 / +0 040 |
0 / +0,100 |
|
180 |
250 |
0 / +0,046 |
0 / +0,115 |
|
250 |
305 |
0 / +0 052 |
0 / +0,130 |
|
S * |
F1 |
F2 |
|
1 |
0,6 ± 0,4 |
Max. 0,4 ** |
|
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3 ** |
|
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
|
2,5 |
1,8 ± 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 - d1) / 2
** Corners arrondis facultatifs
Les bagues avec des encoches de lubrification sont des éléments glissants qui ont fait ses preuves pendant de nombreuses années. Les dépressions de lubrification déjà intégrées dans les ceintures sont réparties uniformément sur toute la surface de course. Ils sont remplis de graisse avant que l'arbre ne soit assemblé et assure un film de graisse uniforme sur l'ensemble du roulement.
Un avantage des buissons avec des fosses de lubrification est queIls peuvent être raccourcis à n'importe quelle largeur souhaitée sans causer de désavantage aux fosses de lubrification.
Contrairement aux conceptions connues de bagues en bronze ordinaires, dans lesquelles la bague et le sceau doivent être installés séparément, il est également possible d'obtenir la bague et le sceau en tant que partie complète.
Ce n'est pas seulement la bague et l'arbre qui sont importants dans le système tribologique; La lubrification et l'environnement (par exemple, l'air, le gaz, l'eau salée, la poussière, etc.) sont tout aussi importants. L'environnement n'est généralement pas contrôlable, contrairement à la lubrification.
La lubrification améliore non seulement les propriétés coulissantes; D'autres avantages sont également réalisés:
La friction est causée par l'interaction de deux corps sous charge et mouvement. Pour réduire le frottement et l'usure, le lubrifiant remplit une fonction extrêmement importante: il sépare les surfaces métalliques de la bague et de l'arbre.
1. Appuyant sur les bagues en bronze
La bague est pressée avec des joints montés. Un mandrin d'épaule avec rotation libre pour la lèvre d'étanchéité entre l'arbre de guidage et l'épaule est recommandé pour assurer une installation sans erreur. Une rotation libre est nécessaire pour que le joint ne soit pas endommagé lors de la pressage. Le mandrin d'épaule doit avoir un chanfrein en plomb d'au moins 3 mm x 15 °.
Cependant, la bague peut également être pressée avec une assiette. Ici, le sceau est pressé élastiquement vers le milieu de la bague et remonte à sa position d'origine après le processus de presse.
2. Montant l'arbre
Lors du montage de l'arbre, il faut tenir compte du fait que le diamètre intérieur de la lèvre d'étanchéité a un diamètre plus petit que l'arbre. Par conséquent, pour permettre une insertion facile, l'arbre doit avoir un chanfrein d'au moins 3 mm x 15 °. Le montage est encore simplifié si l'arbre est légèrement graissé avant l'insertion.
3. Lubrifier les bagues en bronze
Sans sceau, le remplissage complet des bagues en bronze via le mamelon de graisse n'est pas garanti. Dans la zone non stressée, la graisse s'échappe rapidement, tandis que la zone stressée reste non remplie. Le sceau fait accumuler la pression de l'accélérateur dans les bagues en bronze pendant la lubrification, selon laquelle seulement après le remplissage complet de la bague que la graisse s'échappe à travers le sceau. Si la bague ne peut pas être lubrifiée via un mamelon de graisse, assurez-vous que la bague est bien lubrifiée avant de monter l'arbre.
| Situation: | bagues en bronzeautorisation: |
| Condition de lubrification: graisse | > 0,1 mm |
| Condition de lubrification: huile | petit |
| Charge: grand | petit |
| Chargement: petit | grand |
| Mouvement: lent | petit |
| Mouvement: osciller | petit |
| Mouvement: rapide | grand |
Le jeu requis des bagues en bronze central dépend de la lubrification fournie, de la charge et de la vitesse de glissement.
Le tableau est destiné à vous aider à sélectionner l'espacement requis. La courbe est conçue pour le génie mécanique général. Avec des bagues en bronze en fonctionnement rugueux, la courbe vers le haut peut facilement être dépassée.
La tolérance de l'arbre doit être réglée en fonction du jeu minimum requis. La classe de tolérance doit être IT6 pour des exigences élevées et IT7 ou IT8 dans les cas normaux.
Si des bagues standard avec une tolérance au diamètre intérieur H9 sont utilisées, il est recommandé de tolérer l'arbre avec E ou F. Pour les puits avec tolérance H, à condition que la charge de bagues en bronze ne soit pas trop élevée, l'alésage du boîtier peut être étendu de H7 à F7. La bague s'attache au boîtier respectif et l'alésage de la bague est légèrement plus grand. Cela signifie que les dégagements de bronze trop petits peuvent être évités.
Détails d'emballage:
1. Emballage intérieur
Petits produits: 100pcs-200pcs par sac en plastique scellé.
Pour les produits plus grands: 2pcs-10pcs par rouleau de film en plastique (dépend de la taille du produit
2. Emballage extérieur et emballage d'expédition
carton (dépend de la taille du produit)
Cas en bois ou palette, gardez la sécurité pour le transport.
