| Nom De Marque: | VIIPLUS.COM |
| Numéro De Modèle: | Self-lubricating cast bronze alloy bearing |
L'une des principales caractéristiques des bagues sans huile est leur matériau de bague en bronze de haute qualité. Ce matériau de bague en bronze offre une excellente résistance à l'usure et des propriétés autolubrifiantes, assurant un fonctionnement en douceur et une durée de vie prolongée. Le matériau de la plaque d'usure en graphite bouchonné en bronze améliore encore les performances de ces bagues, ce qui les rend adaptées aux applications intensives où l'usure et le frottement sont des préoccupations majeures.
Les bagues sans huile sont livrées avec des plaques d'usure et des plaques de glissement personnalisées autolubrifiantes, qui sont des composants essentiels pour garantir des performances et une fiabilité optimales. Ces pièces sont soigneusement fabriquées pour répondre aux exigences spécifiques de diverses applications, offrant un ajustement parfait et un fonctionnement sans faille. Qu'elles soient utilisées dans des machines, des équipements ou des composants automobiles, les bagues sans huile offrent des performances et une longévité supérieures.
Les bagues en bronze sont largement reconnues pour leurs propriétés exceptionnelles, ce qui en fait un choix populaire dans l'industrie. Les bagues sans huile tirent parti des avantages du matériau de bague en bronze pour offrir des performances et une fiabilité inégalées. Avec des paliers de lubrification solides et un matériau de plaque d'usure en graphite bouchonné en bronze, ces bagues assurent un fonctionnement en douceur et efficace, même dans les conditions les plus exigeantes.
En conclusion, les bagues sans huile sont une solution fiable et performante pour les applications nécessitant un fonctionnement sans entretien et une résistance à l'usure supérieure. Avec leurs paliers de lubrification solides, leur matériau de bague en bronze et leurs plaques d'usure personnalisées, ces bagues sont conçues pour offrir des performances et une longévité exceptionnelles. Investissez dès aujourd'hui dans les bagues sans huile et constatez la différence de qualité et de fiabilité pour vos applications industrielles et mécaniques.
Les bagues sans huile de VIIPLUS.COM sont des produits polyvalents qui peuvent être utilisés dans une variété d'applications grâce à leurs propriétés autolubrifiantes et à leur construction durable. Ces bagues en bronze sont disponibles en différents alliages tels que CuAl10Ni5Fe4, CuAl11Ni5Fe5, ZCuZn25AI6Fe3Mn3, ZCuSn6Zn6Pb3, bronze d'aluminium C95400, bronze au manganèse C86300, bronze d'aluminium C95500 et bronze au nickel-aluminium C63000, offrant un large éventail d'options pour répondre à des besoins spécifiques.
Ces bagues sans huile conviennent à diverses occasions et scénarios d'application de produits, ce qui en fait un choix fiable pour différentes industries. Que vous ayez besoin de bagues en bronze pour une résistance élevée à la charge et à la corrosion, des systèmes d'hélice marine, des pompes à eau de mer ou des plaques d'usure et des bagues, VIIPLUS.COM a les produits pour répondre à vos besoins. Les paliers en alliage de bronze coulé autolubrifiants sont conçus pour un fonctionnement sans entretien, offrant une lubrification solide pour des performances fluides.
Fabriqués en Chine, ces paliers en bronze sont de haute qualité et peuvent être utilisés dans des environnements exigeants. Les bagues sans huile sont idéales pour les applications où les méthodes de lubrification traditionnelles ne sont pas réalisables ou pratiques. Avec les bagues sans huile de VIIPLUS.COM, vous pouvez vous attendre à des performances fiables et durables.
Que vous recherchiez des bagues en bronze pour des équipements industriels, des applications marines ou d'autres machines, ces paliers de lubrification solides sont un choix fiable. L'option FOB ShangHai permet d'accéder facilement à ces bagues en bronze de haute qualité, où que vous soyez dans le monde.
En résumé, les bagues sans huile de VIIPLUS.COM sont la solution parfaite pour ceux qui ont besoin de paliers en bronze offrant un fonctionnement sans entretien, une grande durabilité et des performances efficaces. Choisissez ces bagues en bronze pour votre prochain projet et découvrez la fiabilité et la qualité qu'elles offrent.
Unité : mm
| N° de norme | d | L | d1 | d2 | L1 | L2 | L3 | r |
| 9834-789 | 25 | 32 | 32 | 40 | 22 | 6,3 | 4 | 3 |
| 9834-799 | 25 | 40 | 32 | 40 | 30 | 4 | 3 | |
| 9834-797 | 25 | 40 | 32 | 40 | 32 | 4 | 3 | |
| 9834-796 | 24 | 40 | 32 | 40 | 32 | 4 | 3 | |
| 9834-800 | 32 | 50 | 40 | 50 | 40 | 4 | 3 | |
| 9834-801 | 40 | 63 | 50 | 63 | 50 | 5 | 3 | |
| 9834-802 | 50 | 71 | 63 | 71 | 56 | 6,3 | 5 | |
| 9834-803 | 63 | 80 | 80 | 90 | 63 | 10 | 8 | 6 |
| 9834-804 | 80 | 100 | 100 | 112 | 80 | 10 | 8 | |
| 9834-808 | 100 | 125 | 125 | 140 | 100 | 12,5 | 10 | |
| 9834-805 | 100 | 125 | 125 | 140 | 106 | 12,5 | 10 | |
| 9834-806 | 125 | 160 | 160 | 180 | 132 | 16 | 12 | |
| 9834-807 | 160 | 200 | 200 | 220 | 170 | 16 | 18 |
Services de personnalisation de produits :
Nom de la marque : VIIPLUS.COM
Numéro de modèle : Palier en alliage de bronze coulé autolubrifiant
Lieu d'origine : CHINE
FOB : ShangHai
Alliage : CuAl10Ni5Fe4, CuAl11Ni5Fe5, ZCuZn25AI6Fe3Mn3 ou ZCuSn6Zn6Pb3, bague en bronze d'aluminium C95400, plaques d'usure et bagues en bronze au manganèse C86300, bagues autolubrifiantes en bronze d'aluminium C95500 pour systèmes d'hélice marine et pompes à eau de mer, palier de bague sans huile en bronze au nickel-aluminium C63000 pour une résistance élevée à la charge et à la corrosion
Description : Paliers de lubrification solides
Hauteur : Bague en bronze
Pièces : Plaque d'usure personnalisée autolubrifiante, plaque de glissement
Mots-clés : palier en bronze, palier autolubrifiant

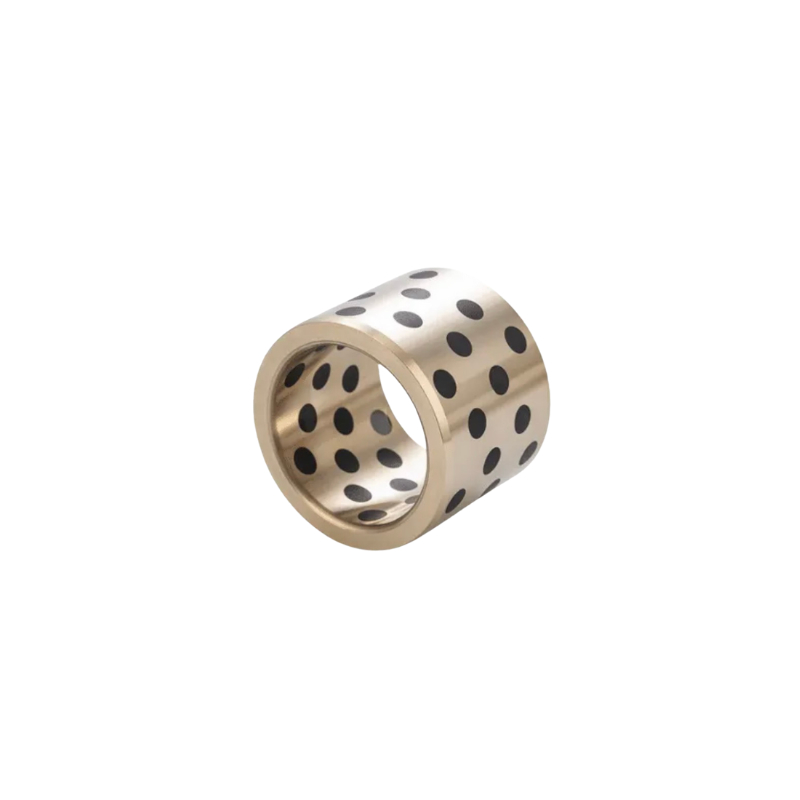

Dans les machines industrielles de haute précision, les bagues d'éjection de guidage jouent un rôle crucial pour assurer le mouvement fluide et fiable des systèmes d'éjection. Les bagues traditionnelles reposent souvent sur une lubrification externe, ce qui peut entraîner des performances incohérentes, une usure accrue et un entretien fréquent.
Les combinent une base en alliage de laiton à haute résistance avec des bouchons de graphite intégrés, offrant une lubrification continue, une résistance élevée à l'usure et une longue durée de vie opérationnelle. Cet article explore la composition des matériaux, le principe de fonctionnement, les avantages et les applications industrielles des bagues JOSG à l'aide de données structurées, de tableaux comparatifs et d'informations techniques.
Les bagues d'éjection de guidage sont des composants cylindriques conçus pour guider le mouvement linéaire des broches ou des tiges d'éjection dans les .
. Les bagues JOSG se distinguent par :
Bouchons de bouchons de graphite couvrant 20 à 30 % de la surface
Base en alliage de laiton à haute résistance (CuZn25Al5Mn4Fe3)
Fonctionnement sans entretien sous des charges modérées à élevées
Résistance élevée à l'usure et stabilité dimensionnelle
Les bouchons de graphite fournissent un film lubrifiant continu, réduisant le frottement et prolongeant la durée de vie de la bague et des composants d'accouplement.
Les bagues JOSG sont fabriquées à partir d'un alliage de laiton à haute résistance (CuZn25Al5Mn4Fe3), qui est souvent équivalent à C86300 ou à d'autres normes de laiton de palier à haute résistance.
Principales propriétés des matériaux :
| Propriété | Bague JOSG (CuZn25Al5Mn4Fe3) | Bronze standard | Acier |
|---|---|---|---|
| Résistance à la traction (MPa) | 450 à 520 | 350 à 450 | 500 à 700 |
| Dureté (HB) | 150 à 180 | 120 à 150 | 180 à 220 |
| Conductivité thermique (W/m·K) | 70 à 90 | 50 à 60 | 45 à 60 |
| Résistance à l'usure | Élevée | Moyenne | Moyenne |
| Résistance à la corrosion | Excellente | Moyenne | Faible |
| Intégration du lubrifiant | Bouchons de graphite 20 à 30 % | Nécessite une lubrification externe | Nécessite une lubrification externe |
Analyse :
La combinaison du laiton à haute résistance avec des bouchons de graphite intégrés garantit une capacité de charge élevée, une excellente résistance à l'usure et un faible frottement, même dans des environnements à grande vitesse ou à haute température.
Matrice en alliage de laiton – Fournit une résistance structurelle, une stabilité thermique et une résistance à la corrosion.
Bouchons de graphite (couverture de 20 à 30 %) – Agissent comme un lubrifiant solide, libérant une fine couche de lubrification pendant le fonctionnement.
Réduction du frottement – La surface lubrifiée au graphite maintient un faible coefficient de frottement (~0,05 à 0,12), éliminant ainsi le besoin d'une lubrification externe.
Concept illustratif :
Cette conception garantit des performances constantes et sans entretien, réduisant les temps d'arrêt et les coûts d'exploitation.
Fonctionnement sans entretien
Les bouchons de graphite fournissent une lubrification continue sans huile ni graisse.
Résistance élevée à l'usure
La matrice en alliage de laiton résiste à l'usure et à la déformation lors de cycles répétés.
Résistance à la corrosion
Convient aux environnements humides, poussiéreux ou chimiquement agressifs.
Stabilité dimensionnelle
L'alliage à haute résistance garantit des tolérances serrées et un mouvement précis pour les systèmes d'éjection.
Tableau comparatif des performances :
| Fonctionnalité | Bague en acier | Bague en bronze standard | Bague autolubrifiante solide JOSG |
|---|---|---|---|
| Coefficient de frottement | 0,2 à 0,4 | 0,15 à 0,3 | 0,05 à 0,12 |
| Entretien | Élevée | Moyenne | Faible |
| Température de fonctionnement maximale | 200 °C | 250 °C | 300 °C |
| Taux d'usure | Élevée | Moyenne | Faible |
| Exigence de lubrification | Externe | Externe | Graphite intégré |
| Capacité de charge | Moyenne | Moyenne | Élevée |
1. Machines de moulage par injection
Assurer un mouvement précis et fluide des broches d'éjection pour des pièces de haute qualité.
2. Équipement de moulage sous pression
Résister aux cycles répétés et aux températures élevées avec un minimum d'entretien.
3. Machines de pressage et d'estampage
Fournir un guidage durable et à faible frottement pour les tiges d'éjection sous forte charge.
4. Chaînes de montage automatisées
Réduire les temps d'arrêt en éliminant le besoin d'une lubrification externe dans les systèmes à cycle élevé.
Étude de cas :
Une usine de moulage par injection remplaçant les bagues en bronze conventionnelles par des bagues autolubrifiantes solides JOSG a signalé une réduction de 35 % des intervalles d'entretien et une amélioration de la cohérence dimensionnelle des pièces moulées.
| Facteur de sélection | Principales considérations |
|---|---|
| Capacité de charge | Vérifiez que la charge axiale ou radiale maximale se situe dans la tolérance de l'alliage de laiton. |
| Type de mouvement | Le mouvement linéaire par rapport au mouvement oscillant affecte la sélection de la bague. |
| Environnement | Choisissez une résistance élevée à la corrosion pour une exposition à l'humidité ou aux produits chimiques. |
| Température | Assurez-vous que les bouchons de graphite et l'alliage tolèrent les températures de fonctionnement maximales. |
| Couverture de surface | Une couverture de graphite standard de 20 à 30 % est optimale pour la plupart des applications. |
Les bagues d'éjection de guidage autolubrifiantes solides JOSG offrent des performances sans entretien, de haute précision et durables pour les machines industrielles. En combinant des alliages de laiton à haute résistance avec des bouchons de graphite intégrés
, ces bagues offrent :
Lubrification continue
Résistance élevée à l'usure
Résistance à la corrosion
Réduction des coûts d'entretien et d'exploitationCes caractéristiques rendent les bagues JOSG idéales pour le moulage par injection, le moulage sous pression, l'estampage et les systèmes automatisés, où un guidage fiable et durable
