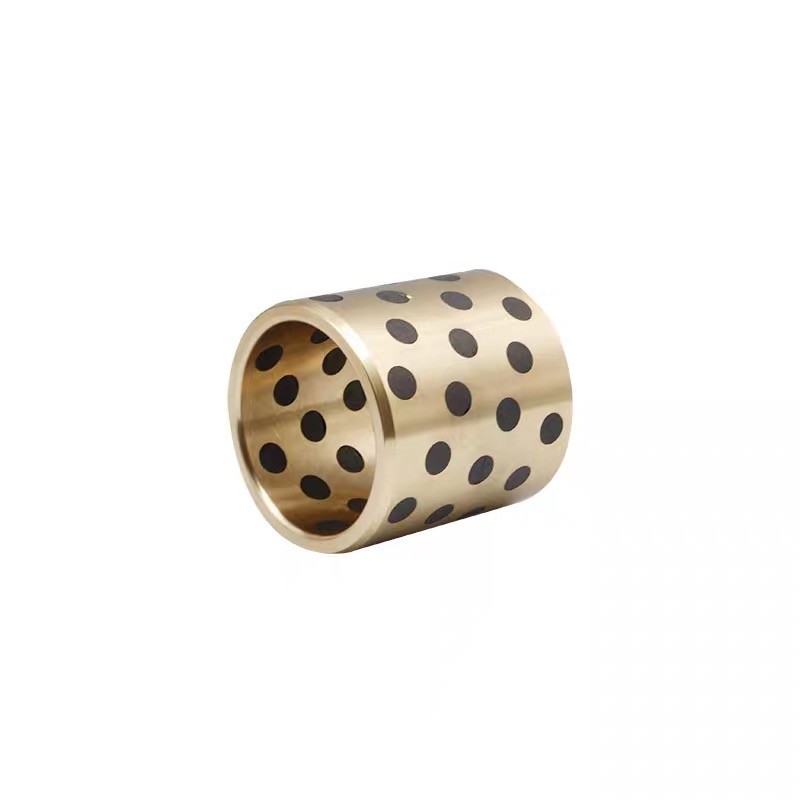

Cas B50 en bronze avec des nids de graphite soutenant baguant Oilless
| Lieu d'origine | bague oilless |
|---|---|
| Nom de marque | VIIPLUS |
| Certification | ISO 9001 |
| Numéro de modèle | bagues oilless |
| Quantité de commande min | négociable |
| Prix | Negotiable |
| Détails d'emballage | CAISSE EN BOIS DE PALETTE EN BOIS DE CARTON D'EXPORTATION |
| Délai de livraison | 7-25 jours de travail |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | les incidences de graphite de prise, Chine, fabricants, fournisseurs, usine, vente en gros, coussine |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Material | Brass Alloy | Featrue | Maintenance |
|---|---|---|---|
| Lubricating | Plugged Graphite | Type | Oilless Bush |
| Quality | High quality | Size | 50 X 62 X 50 mm |
| Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
| Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
| High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
| Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
| Surligner | Cas B50 en bronze soutenant des bagues,Le graphite niche la bague de rapport en bronze,Le graphite niche soutenir des bagues |
||
Description de produit
Le boîtier en bronze B50 avec bague de roulement à nids en graphite sans huile est un composant haute performance conçu pour être utilisé dans diverses applications industrielles où un fonctionnement sans lubrification est souhaité.Construite en bronze B50 durable, cette bague offre une excellente résistance à l'usure et une excellente résistance mécanique, garantissant des performances fiables même dans des conditions extrêmes.
La caractéristique unique de cette bague est l'incorporation de nids de graphite, qui offrent des propriétés de lubrification inhérentes.Cette conception autolubrifiante élimine le besoin d'une lubrification régulière, réduisant considérablement les besoins de maintenance et les coûts d'exploitation.Les nids de graphite contribuent également à réduire la friction et la génération de chaleur, améliorant ainsi les performances et la durée de vie de la bague.
La fabrication de précision du boîtier en bronze B50 avec bague de roulement à nids en graphite sans huile garantit un ajustement parfait et des performances optimales dans diverses applications.Qu'elle soit utilisée dans les systèmes automobiles, les machines ou tout autre équipement industriel, cette bague offre une solution fiable et rentable pour améliorer la résistance à l'usure et les propriétés de lubrification des assemblages rotatifs.
En résumé, le boîtier en bronze B50 avec bague de roulement à nids en graphite sans huile est un excellent choix pour les applications industrielles qui nécessitent un fonctionnement sans lubrification et une résistance supérieure à l'usure.Sa construction durable, sa conception autolubrifiante et sa fabrication de précision en font un composant fiable dans divers environnements industriels.
Boîtier en Bronze B50 avec nids en graphite, bague de roulement BG, roulement en BRONZO GRAPHITE, BRONZE moulé/GRAPHITE
BAGUES EN BRONZE LUBRIFIANT SOLIDE
Le graphite du boîtier en bronze B50 nidifie la bague d'incidence pour les charges lourdes à basse vitesse
Roulement de bague BG avec bagues en bronze lubrifiantes solides
1610 16/22x10 douille de roulement de nids de graphite de boîtier en bronze
Bague de roulement en graphite moulé en bronze B50 avec service client expert
Roulement à manchon (uni) en bronze coulé C93200 pour la vente en ligne
Boîtier en bronze B50 1610 16/22x10 avec nids en graphite. La bague en bronze vous permet d'économiser du temps et de l'argent en matière de coûts de recherche, de conception et de production.Envoyez un e-mail maintenant !Grande variété et sélection.Bague et roulements sans huile.Service client expert.
Construction:
Un lubrifiant solide à base de graphite est incorporé dans la matrice de bronze sur 25 à 35 % de la surface de glissement.
Mode de fonctionnement : -100°C ;+500°C
Zones d'application:
À basse vitesse, en particulier sous des charges lourdes et prolongées dans des environnements humides et corrosifs
Équipements pour les industries chimiques, du verre et du papier
Fours industriels, machines de laminage et de coulée
Excavatrices, ponts-levis et dragues suceuses pour la métallurgie des poudres métalliques.Métal poreux
Bagues, rondelles et plaques d'usure en bronze moulées par centrifugation et usinées sur mesure.Sans plomb.Type de bague : bagues en bronze, plaque de bronze
Vente en ligne de roulements à manchon (unis) en bronze coulé C93200
Bague de manchon en bronze branchée par graphite standard
Matériaux en alliage
| Modèle | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Grade Marques chinoises GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Acier+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| International ISO1338 |
GCUZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCUAI10Fe3 | CuSn12 | Acier+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Allemagne VACARME |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Acier+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japonais JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| États-Unis ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe40 | 52100 |
| Norme britannique | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composition chimique de l'alliage
| Éléments chimiques | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( %) | Repos | Repos | Repos | - | - | ||
| Sn ( %) | - | 6 | - | dix | 6 | - | - |
| Zn ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| IA ( %) | 6 | - | dix | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Repos | Repos |
| Mn ( %) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( %) | - | - | - | - | - | - | 1h30 - 1h65 |
| C (%) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( %) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Pb ( %) | - | 3 | - | - | 3 | - | - |
Paramètres techniques
| Performance | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Charge maximale P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Vitesse maximale V ( m/s ) | Huile sèche0,45 | 2 | 2 | 0,5 | 0,1 | ||
| Max.PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
| Densité ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Résistance à la traction ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Allongement ( %) | > 10 | > 4 | > 10 | - | - | ||
| Dureté (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Température maximale ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Coefficient de frottement.( µ ) | Lubrification à l'huile : 0,03 | Friction (sec) : 0,16 | |||||
Le manchon en bronze branché par graphite standard doit ouvrir des cavités de taille appropriée et disposées de manière ordonnée sur la surface de friction métallique de la matrice de roulement, puis intégrer un lubrifiant solide moulé avec des propriétés autolubrifiantes uniques dans les cavités (la zone de lubrifiant solide est généralement 25% de la surface de friction -35%) et constitué de roulements autolubrifiants.
Le corps de base du manchon en bronze branché en graphite standard doit être déterminé en fonction des conditions de travail du roulement lui-même.Les matériaux les plus couramment utilisés sont le laiton à haute résistance, le bronze à l'étain, les pièces moulées, etc.Il existe deux principaux types de matériaux lubrifiants solides intégrés, l'un est le plomb noir naturel, le graphite artificiel et la synthèse de MoS2, et l'autre est synthétisé avec du PTFE comme matrice.Selon les conditions de fonctionnement du roulement, la combinaison de différents substrats métalliques et de lubrifiants solides intégrés peut garantir que le produit peut répondre aux besoins particuliers de diverses conditions de fonctionnement en matière de température, de charge, de mouvement et de fluide, tout en garantissant un fonctionnement stable et fiable.
1. Pas besoin de dispositif d'alimentation en huile, de trou d'injection d'huile, de traitement de rainure d'huile
2. Réduction des coûts d'exploitation
3. Réduction du temps de conception
4. Recyclage des lubrifiants et protection de l'environnement
| Lubrifiant solide | ||
| Lubrifiant | Caractéristiques | Application typique |
| SL1 Graphite+ajouter | Excellente résistance aux attaques chimiques et faible friction. Limite de température 400 ℃ | Suite pour machines générales et sous atmosphère |
| SL4 PTFE+Additifs | Le plus faible frottement et la bonne lubrification à l'eau, Temp.limite 300 ℃ | Le navire, la turbine hydraulique, la turbine à gaz, etc. |
Bagues autolubrifiantes,Fournisseur de buissons sans huileDe Chine
Nous sommes l’un des principaux fabricants et fournisseurs de bagues sans huile et notre produit est composé de bonne qualité.
La bague sans huile, intégrée dans des lubrifiants solides sans huile, est un nouveau type d'alliage de cuivre solide, intégré de manière homogène à un lubrifiant solide dans son corps.
Il brise la limite du roulement général dont la lubrification dépend du film d'huile.
Il convient donc aux températures élevées, à un usage intensif, à la protection contre la corrosion ou lorsque le pétrole est difficile à importer.
Ses performances doublent en termes de dureté et de friction d'usure.
Aujourd'hui, il est largement utilisé dans les machines de coulée successive, les rouleaux d'acier en métallographie, les machines minérales, les navires, les turbines à vapeur, les turbines hydrauliques et les machines de moulage par injection plastique.
Douille en graphite bronze JDB (sans huile) 50 x 62 x 50 mm de long

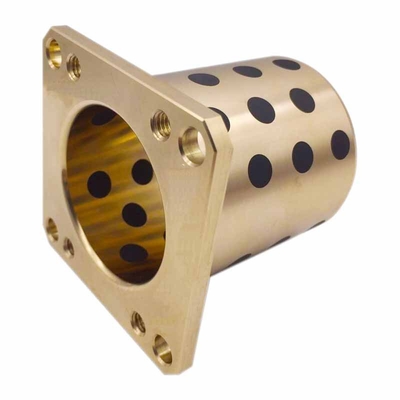

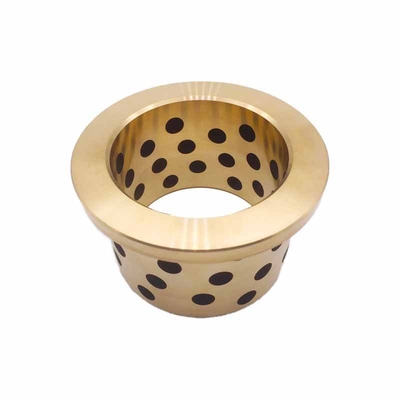

Douille de roulement à manchon de bride Oilless, le matériau JDB est composé deMétal solide à base de bronze moulé avec lubrifiants solides spéciaux intégrés.Le métal de base supportant une charge élevée et les lubrifiants solides assurent l'autolubrification.La bague de roulement à manchon à bride Oilless montreperformance excellentesans pré-lubrification dans des conditions de température extrêmement élevée/basse à faible vitesse.Ce matériau fournit unsans entretiensolution de roulement, en particulier pour les charges élevées, les mouvements oscillants intermittents.
La bague de roulement à manchon à bride sans huile peut être appliquée dans des environnements secs, à haute température, à haute pression, corrosifs, aquatiques ou autres produits chimiques lorsqu'aucune huile ne peut être introduite.
La bague de roulement à manchon à bride sans huile est largement utilisée dans les gammes de produits automobiles, l'ingénierie hydraulique, les portes de barrage, les industries du plastique, les machines de coulée successives, les rouleaux en acier dans l'industrie métallurgique, les machines minérales, les turbogénérateurs de navires, les turbines hydrauliques et les machines de moulage par injection.
Bague sans huile- Sélectionner, configurer, commander.Viiplus livre ponctuellement et propose des prix équitables.
Nos bagues sans huile sont la solution parfaite pour les projets où la lubrification ne peut pas être facilement fournie ou où les lubrifiants conventionnels peuvent se carboniser.
Contactez-nous - Fournisseur de bagues sans huile
Pour faire une demande ou demander un catalogue de roulements à bagues sans huile, contactez-nous dès aujourd'hui !
(Bronze avec graphite incrusté)
Définition de la bague sans huile (Qu'est-ce qu'une bague sans huile ?)
Une bague sans huile, ou plus communément un palier lisse et un palier lisse, est le type de roulement le plus simple, comprenant simplement une surface d'appui et aucun élément roulant.
Douille sans huilepeut faire référence à des roulements à billes ou simplement à des « bagues » qui ne nécessitent pas de lubrification périodique – car un lubrifiant tel que du graphite en poudre est incorporé dans le matériau dont le roulement est fabriqué.Ceux-ci sont également connus sous le nom de bagues en bronze graphite intégré et comportent des inserts en graphite de 20 à 25 % sur les parois/surfaces qui assurent une lubrification à tout moment, ce qui réduit également le coefficient de frottement.
Ces bagues sans huile conviennent aux environnements secs où la contamination présente un risque, aux applications humides où l'humidité est élevée et aux applications où le roulement se trouve dans un endroit inaccessible.
Bague sans huile, bague à manchon sans entretien
Nous sommes le principal fabricant et fournisseur de bagues sans huile et notre produit est de bonne qualité.
La bague en bronze sans huile est un nouveau type constitué d'un alliage de cuivre solide et est incorporée uniformément dans son boîtier de lubrifiant solide.
Les bagues sans huile conviennent aux températures élevées, aux charges lourdes, à la corrosion ou aux endroits où l'huile est difficile à introduire.
Spécifiez le numéro de pièce par ID, diamètre extérieur et longueur requis.(par exemple) le diamètre intérieur est de 50 mm, le diamètre extérieur est de 62 mm et la longueur est de 50 mm.
-Bagues en bronze sans huile - Alliage de cuivre droit, standard
Matériaux de bagues sans huile
Matériau : alliage de laiton à haute résistance
Lubrifiant solide intégré
Caractéristique des bagues sans huile
●Bague sans huile utilisable sans besoin de lubrification.
●Bague sans huile Démontre des performances élevées dans des opérations à charge élevée et à basse vitesse.
●Bague sans huile Démontre une résistance à l'usure supérieure dans les applications où un film d'huile est rarement produit, telles que les mouvements alternatifs, les oscillations, les démarrages et arrêts fréquents, etc.
La bague sans huile présente une résistance chimique et une résistance à la corrosion supérieures.
●Les produits de bagues Oilless standard sont disponibles en différentes tailles.
Données techniques des bagues sans huile
| Densité | 8,2 g/cm3 | |
| Résistance à la traction | >=755N/mm2 | |
| Ténacité anti-compacte | >=400~500KJ/m3 | |
| Dureté | >=200HB | |
| Pression de charge maximale | 100N/mm2 | |
| Limitation de vitesse | 0,5 m/s | |
| Limite de valeur PV | 1,65N/mm2.MS | |
| Coefficient de frottement | Lubrification à l'huile | 0,03 |
| Friction sèche | 0,16 | |
| Température de fonctionnement | -40~+300°C |
Veuillez vérifier le type/les dimensions/les spécifications dans les bagues sans huile - Produits de bagues en bronze graphite - Série droite en alliage de cuivre, standard.
Spécifications de la bague sans huile
| Type de bague sans huile | Droit | Type de métal | Alliage de laiton à haute résistance |
| Diamètre intérieur.faire) | 50 | Diamètre extérieur.FAIRE) | 62 |
| Longueur totale L(mm) | 50 | Max.Plage de valeurs PV autorisée (N/mm2•MS) | 1,1 ~ 2,0 |
| Max.Valeur PV admissible (N/mm2•MS) | 1.16 | Charge maximale autorisée (N/mm2) | 20.3 |
| Vitesse maximale autorisée (m/s) | 0,35 | Trou de montage adapté | H7 |
| Plage de température de fonctionnement (°C) | -40～150 | Plage de températures de fonctionnement (non lubrifié) Min. | -40 |
| Plage de températures de fonctionnement (non lubrifié) Max. | 150 | Plage de température de fonctionnement (régulier) Min. | -40 |
| Plage de température de fonctionnement (régulier) Max. | 200 | - | - |
Service de bagues sans huile droites
| État de lubrification | Sec | lubrification périodique |
| Plage de température de service℃ | －40～＋300 | －40～＋150 |
| Maximum autorisé.pression PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1 530)｝ | |
| Maximum autorisé.vitesse V m/｛sm/min｝ | 0,50｛30｝ | 1.00｛60｝ |
| Maximum autorisé.Valeur PV N/mm2・m/｛s kgf/cm2・m/min｝ | 1.65｛1 010｝ | 3.25｛1 990｝ |
*Les valeurs entre parenthèses sont des pressions de roulement statiques, qui sont les pressions de roulement dans les applications sans mouvement ou très faibles.
mouvement (≦0,0017 m/s[0,1 m/min]).
Précision d'usinage des bagues sans huile
|
IDENTIFIANT |
DO |
Longueur |
|
classe 7 à 8 |
classe 6 à 7 |
classe 8 à 9 |
Les classes ici sont dans la norme JIS.Ce produit démontre des performances satisfaisantes avec une rugosité de surface de glissement de Rz6,3 à 12,5 μm.
Douille sans huile (diamètre intérieur de la bague 50 mm) Taille Modèle
Tolérance de taille de bague sans huile
●Applicable à la rotation, à l'oscillation et au mouvement alternatif.
●Ne l'utilisez pas sous l'eau.
● La bague ID 63 mm peut être utilisée comme tourillon intermédiaire
bague pour vérins hydrauliques.
Manchon en bronze branché en graphite JDB1/2/3/4/5
Matériaux en alliage
| Modèle | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Grade Marques chinoises GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Acier+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| International ISO1338 |
GCUZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCUAI10Fe3 | CuSn12 | Acier+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Allemagne VACARME |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Acier+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japonais JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| États-Unis ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe40 | 52100 |
| Norme britannique | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composition chimique de l'alliage
| Éléments chimiques | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu ( %) | Repos | Repos | Repos | - | - | ||
| Sn ( %) | - | 6 | - | dix | 6 | - | - |
| Zn ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| IA ( %) | 6 | - | dix | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Repos | Repos |
| Mn ( %) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( %) | - | - | - | - | - | - | 1h30 - 1h65 |
| C (%) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( %) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Pb ( %) | - | 3 | - | - | 3 | - | - |
Paramètres techniques
| Performance | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Charge maximale P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| Vitesse maximale V ( m/s ) | Huile sèche0,45 | 2 | 2 | 0,5 | 0,1 |
| Max.PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 |
| Densité ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Résistance à la traction ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Allongement ( %) | > 10 | > 4 | > 10 | - | - |
| Dureté (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Température maximale ( ℃ ) | 300 | 350 | 300 | 400 | 350 |
| Coefficient de frottement.( µ ) | Lubrification à l'huile : 0,03 | Friction (sec) : 0,16 | |||
Douille en bronze sans huile de taille métrique
Feuille de taille de bague sans huile
| IDENTIFIANT | DO |
Tolérance de longueur L－0,1 －0,3 |
|||||||||
| φd | Tolérance | φD | Tolérance | 8 | dix | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
＋0,022 ＋0,010 |
dix |
＋0,015 ＋0,006 |
061008 | 061010 | 061012 | |||||
| 8 |
＋0,028 ＋0,013 |
12 |
＋0,018 ＋0,007 |
081208 | 081210 | 081212 | 081215 | ||||
| dix |
＋0,028 ＋0,013 |
14 |
＋0,018 ＋0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0,034 ＋0,016 |
18 |
＋0,018 ＋0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
＋0,034 ＋0,016 |
19 |
＋0,021 ＋0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0,034 ＋0,016 |
20 |
＋0,021 ＋0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0,034 ＋0,016 |
21 |
＋0,021 ＋0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0,034 ＋0,016 |
22 |
＋0,021 ＋0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0,034 ＋0,016 |
23 |
＋0,021 ＋0,008 |
172315 | |||||||
| 18 |
＋0,034 ＋0,016 |
24 |
＋0,021 ＋0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
＋0,041 ＋0,020 |
26 |
＋0,021 ＋0,008 |
192615 | 192620 | ||||||
| 20 |
＋0,041 ＋0,020 |
28 |
＋0,021 ＋0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0,041 ＋0,020 |
30 |
＋0,021 ＋0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0,041 ＋0,020 |
32 |
＋0,025 ＋0,009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0,041 ＋0,020 |
33 |
＋0,025 ＋0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0,041 ＋0,020 |
35 |
＋0,025 ＋0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0,041 ＋0,020 |
38 |
＋0,025 ＋0,009 |
283820 | 283825 | ||||||
| 30 |
＋0,041 ＋0,020 |
38 |
＋0,025 ＋0,009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0,041 ＋0,020 |
40 |
＋0,025 ＋0,009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31,5 |
＋0,050 ＋0,025 |
40 |
＋0,025 ＋0,009 |
||||||||
| 32 |
＋0,050 ＋0,025 |
42 |
＋0,025 ＋0,009 |
324220 | |||||||
| 35 |
＋0,050 ＋0,025 |
44 |
＋0,025 ＋0,009 |
354420 | 354425 | ||||||
| 35 |
＋0,050 ＋0,025 |
45 |
＋0,025 ＋0,009 |
354520 | 354525 | ||||||
| 38 |
＋0,050 ＋0,025 |
48 |
＋0,025 ＋0,009 |
||||||||
| 40 |
＋0,050 ＋0,025 |
50 |
＋0,025 ＋0,009 |
405015 | 405020 | 405025 | |||||
| 40 |
＋0,050 ＋0,025 |
55 |
＋0,030 ＋0,011 |
405515 | |||||||
| 45 |
＋0,050 ＋0,025 |
55 |
＋0,030 ＋0,011 |
||||||||
| 45 |
＋0,050 ＋0,025 |
56 |
＋0,030 ＋0,011 |
||||||||
| 45 |
＋0,050 ＋0,025 |
60 |
＋0,030 ＋0,011 |
||||||||
*La tolérance ID après ajustement à la presse est uniquement à titre de référence.
(par exemple) le diamètre intérieur est de 50 mm, le diamètre extérieur est de 62 mm et la longueur est de 50 mm.
| IDENTIFIANT | DO |
Tolérance de longueur L－0,1 －0,3 |
|||||||||
| φd | Tolérance | φD | Tolérance | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0,050 ＋0,025 |
60 |
＋0,030 ＋0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0,050 ＋0,025 |
62 |
＋0,030 ＋0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0,050 ＋0,025 |
65 |
＋0,030 ＋0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0,060 ＋0,030 |
70 |
＋0,030 ＋0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0,060 ＋0,030 |
74 |
＋0,030 ＋0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0,060 ＋0,030 |
75 |
＋0,030 ＋0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0,060 ＋0,030 |
75 |
＋0,030 ＋0,011 |
637560 | 637570 | 637580 | |||||
| 65 |
＋0,060 ＋0,030 |
80 |
＋0,030 ＋0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0,060 ＋0,030 |
85 |
＋0,035 ＋0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0,060 ＋0,030 |
90 |
＋0,035 ＋0,013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0,060 ＋0,030 |
90 |
＋0,035 ＋0,013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0,060 ＋0,030 |
95 |
＋0,035 ＋0,013 |
759560 | 759570 | 759580 | |||||
| 80 |
＋0,060 ＋0,030 |
96 |
＋0,035 ＋0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0,060 ＋0,030 |
100 |
＋0,035 ＋0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0,071 ＋0,036 |
100 |
＋0,035 ＋0,013 |
8510060 | 8510080 | ||||||
| 90 |
＋0,071 ＋0,036 |
110 |
＋0,035 ＋0,013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0,071 ＋0,036 |
120 |
＋0,035 ＋0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0,071 ＋0,036 |
130 |
＋0,040 ＋0,015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0,071 ＋0,036 |
140 |
＋0,040 ＋0,015 |
12014070 | 12014080 | ||||||
| 125 |
＋0,083 ＋0,043 |
145 |
＋0,040 ＋0,015 |
||||||||
| 130 |
＋0,083 ＋0,043 |
150 |
＋0,040 ＋0,015 |
13015080 | |||||||
| 140 |
＋0,083 ＋0,043 |
160 |
＋0,040 ＋0,015 |
||||||||
| 150 |
＋0,083 ＋0,043 |
170 |
＋0,040 ＋0,015 |
15017080 | |||||||
| 160 |
＋0,083 ＋0,043 |
180 |
＋0,040 ＋0,015 |
16018080 | |||||||
| 170 |
＋0,083 ＋0,043 |
190 |
＋0,046 ＋0,017 |
||||||||
| 180 |
＋0,083 ＋0,043 |
200 |
＋0,046 ＋0,017 |
||||||||
| 190 |
＋0,096 ＋0,050 |
210 |
＋0,046 ＋0,017 |
||||||||
| 200 |
＋0,096 ＋0,050 |
230 |
＋0,046 ＋0,017 |
||||||||
*Les tolérances dimensionnelles sont les valeurs mesurées à +25℃.
Disponibilité des bagues sans huile
Bagues sans huile métriques et bagues en bronze sans huile impériales fabriquées sur commande : formes de bagues standards dans des dimensions spéciales, demi-bagues, formes spéciales obtenues par emboutissage ou emboutissage profond, conceptions de bagues personnalisées
Application typique de la bague sans huile
Le produit est largement utilisé dans les laminoirs de coulée continue, les machines minières, les machines d'expédition, les turbines, les machines d'injection, les moules automobiles.
et ainsi de suite.
1. Utilisation de douilles sans huile pour des charges élevées, une faible vitesse et une autolubrification.comme les bagues de porte de barrage et de porte d'eau, les bagues de turbine hydraulique, etc.
2. Utilisation de bague sans huile pour haute température.tels que les machines d'usines sidérurgiques, etc.
3. Utilisation de bagues en bronze graphite sans huile pour la production automobile, comme les chaînes de montage, les lignes de presse, les lignes de convoyeur, etc.
4. Utilisation de bagues en bronze sans huile pour les machines lourdes telles que les laminoirs en acier, les machines d'injection, les matrices de presse, etc.
5. Les buissons sans huile sont également utilisés pour les machines chimiques, les machines de transformation des aliments, les usines de papier, les machines textiles, etc.
Bague sans huile utilisée dans la machine de moulage par injection
● Douilles sans huile pour lien à bascule
● Douille en bronze sans huile pour barre de liaison
● Plaque de bague sans huile également pour plaque mobile et table d'injection
Application de bagues sans huile pour le moulage
-Moulage par injection
1. Bagues de guidage
2. Bagues de guidage d'éjecteur
3. Rail de guidage
4. Bloc de guidage
5. Plaque inférieure
6. Bagues de guidage
7. Buissons de coffrage
-Matrice de bride de came
1. Plaque d'usure
2. Plaque de course de came
3. Plaque supérieure de came
4. Bloc latéral de came
5. Plaque latérale de came
6. Plaque de retour positif à came
7. Bagues de guidage
8. Plaque de course de came
Bague en bronze Oilless Viiplus utilisée dans de nombreuses applications
Quels que soient le matériau et les spécifications de la bague sans huile en bronze, quelle que soit la forme ou la taille standard de la bague sans huile, si cela est physiquement possible, nous pouvons le fabriquer.
Viiplus est l'un des fournisseurs de bagues sans huile les plus expérimentés. Si vous souhaitez télécharger le catalogue de bagues sans huile, contactez-nous maintenant !
NOUS SOMMES UN PROFESSIONNEL
FABRICANT ET FOURNISSEUR DE DOUILLES SANS HUILE
Bienvenue à nous contacter !
Si vous avez des questions, n'hésitez pas à nous contacter, vous êtes toujours les bienvenus, merci !
produits recommandés
