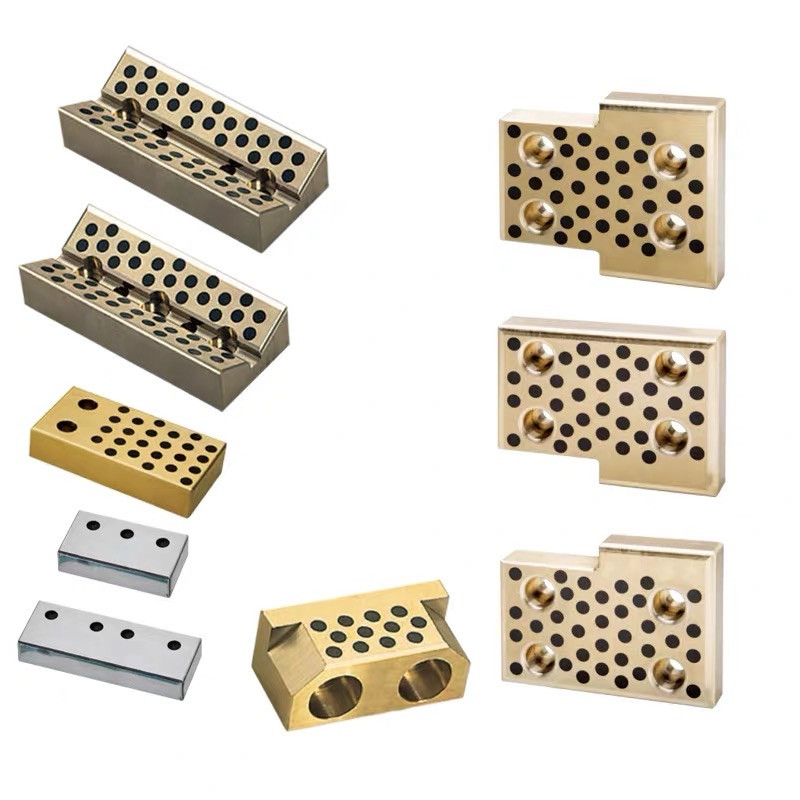

BoutiquePlaque coulissante autolubrifiante 45 degrés V internede bronzegleitlager.com pour tous vos besoins en plaques coulissantes sans huile de type · 2 trous de boulons / 3 trous de boulons / 4 trous de boulons et composants de guidage en provenance de Chine.

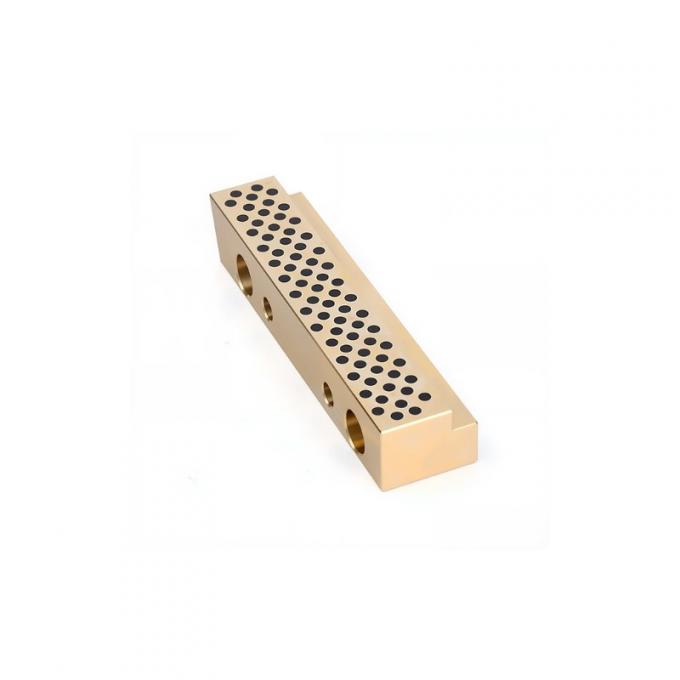

Présentation de notre plaque coulissante autolubrifiante spécialement conçue pour les matrices d'emboutissage en métal avec un angle de 45 degrés.Cette plaque coulissante innovante est conçue pour fournir une lubrification et une résistance à l'usure exceptionnelles, garantissant un fonctionnement fluide et efficace pendant les processus d'emboutissage des métaux.

La plaque coulissante est fabriquée à partir de matériaux de haute qualité qui présentent des propriétés autolubrifiantes, réduisant ainsi le besoin de lubrification externe et de maintenance.Cette fonctionnalité simplifie non seulement le processus d'estampage, mais prolonge également la durée de vie de la matrice et de la plaque coulissante, réduisant ainsi les temps d'arrêt et les coûts opérationnels.

L'angle de 45 degrés de la plaque coulissante permet un alignement précis et une intégration facile dans les matrices d'emboutissage métalliques.Il assure un ajustement sûr et stable, offrant un soutien et un guidage optimaux pour le processus d'estampage.

Que vous cherchiez à remplacer les plaques coulissantes usées ou à améliorer votre équipement d'emboutissage de métal existant, notre plaque coulissante autolubrifiante avec un angle de 45 degrés est un excellent choix.Il offre des performances fiables, une durabilité et une facilité de maintenance, ce qui en fait une solution rentable pour les applications d'emboutissage des métaux.

Mécanisme de coin incliné ordinaire, le curseur est généralement fixé à la matrice inférieure, de sorte que la conception et le mouvement sont relativement simples, mais dans certains cas, lorsque le curseur est fixé à la matrice inférieure, l'alimentation et le retrait des pièces ne sont pas pratiques. , ou affecter la réalisation d'autres fonctions du moule, alors le mécanisme de coin suspendu doit être pris en compte, en fonction du mouvement du curseur, le mécanisme de coin incliné peut être divisé en mécanisme de coin incliné plat et mécanisme de coin incliné incliné (corps de moule et surface de contact du curseur pour l'inclinaison) .

2, le nom du coin incliné

Code - surface de montage de travail (W) - course (ST) - angle de la cale inclinée (θ ) - mode fixe (K pour le positionnement de la clé, N pour le positionnement de la goupille)

3, Les avantages et les inconvénients des différents types de cales couramment utilisés

a, Cale inclinée horizontale : il est nécessaire de bien considérer le problème du retrait des pièces.

b, coin suspendu : bonne maniabilité, mais difficulté de recherche et d'appariement.

c, coin double action : occupe plus d'espace, et structure complexe, car la solidité du moule a un impact (alternative coin rotatif).

4, la conception de la course de coin oblique du moule à coin oblique doit exprimer le contenu

1) la course du curseur à coin incliné : ST

2) Course de cale inclinée : L

3)Course de fonctionnement à cale inclinée : W

4) Course de la plaque de presse à coin incliné : C

5) Angle de cale incliné : θ

6) Point de départ de l'action du noyau de presse supérieur : P

7) Point d'engagement du guide de matrice supérieur et inférieur : G

5, mode de retour du coin coulissant

un ressort

b) Caoutchouc polyuréthane

c) cylindre

d) Ressort à azote

e) Autres méthodes

En général, les ressorts sont utilisés comme source de force de rappel, mais d'autres méthodes de rappel telles que les vérins sont utilisées dans les cas suivants.

a) la course du coin inclinable est relativement longue, le ressort ne peut pas répondre aux exigences de course

b) des cales inclinables à double action, qui doivent être repositionnées.

Considérations générales.

1) Lors de l'installation du ressort et du cylindre sur le curseur de matrice inclinée, en fonction de sa position d'installation et du moment de mouvement du curseur de coin incliné, le curseur réglé doit prendre en compte les éléments suivants pour obtenir l'équilibre global.

a) Le plus près possible de la surface du guide coulissant (sens de la hauteur)

b) Installé aussi près que possible du rail de guidage aux deux extrémités du curseur à coin (direction horizontale)

(2) la structure du moule doit être conçue pour tenir compte du principe selon lequel le ressort ou le cylindre de maintien peut être remplacé sans démonter les gros composants du moule.

6, le principe de détermination de la force de rappel du curseur à coin incliné

Moule à coin incliné horizontal

(Poids total du coin coulissant*1,0) ou plus

Matrice à coin incliné

(Poids total de la cale coulissante * 1,5) ou plus

Pour la partie du coin incliné fait maison, en raison du large éventail d'aspects impliqués, il faut considérer des questions plus globales, voici une description détaillée (spécifique par les travailleurs du froid ou l'assistant d'or pour expliquer)

7, la conception du moule à coin biseauté standard

Sur le principe d'avoir le schéma de fabrication de la pièce et la maquette numérique 3D

peut être conçu selon les étapes suivantes.

1) Tout d'abord, tracez une ligne droite normale au trou (voir la figure ci-dessous)

2) Deuxièmement, projetez la ligne droite sur le plan XY (sur le fond du moule) pour déterminer l'angle du coin biseauté standard, l'angle réel mesuré est : 8°, il n'y a pas de telle spécification dans le coin biseauté standard, l'approximation est de prendre une spécification très précise : coin biseauté à 10°.

b) Déterminer l'angle de placement du coin oscillant sur le plan du moule

Projetez à nouveau la ligne de projection sur le plan YZ pour déterminer l'angle de placement du coin biseauté standard, la valeur mesurée est : 10 ° (il faut faire attention à la capacité de la machine-outil de traitement de chaque entreprise, si elle peut être traitée sous n'importe quel angle ou a des exigences d'angle particulières)

C) Déterminer la hauteur d'installation et la position du coin oscillant à travers la section transversale

1) La position du poinçon est déterminée et l'angle et la position du jeu de matrices concaves ainsi que l'angle anti-rotation sont déterminés avec précision ;

2) La cale est placée en fonction de l'angle de placement sur le porte-matrice et de la position du porte-poinçon.

D) Sélectionnez la méthode d'installation du porte-poinçon en fonction de la situation réelle de la matrice.

Du point de vue de l'équilibre des forces sur la cale coulissante, la méthode de fixation la plus idéale est de contrôler autant que possible le point de force du poinçon au centre de la cale coulissante, et la méthode d'installation du siège de fixation est agencée selon la situation réelle dans des cas particuliers ;la position approximative de la cale coulissante sur le porte-matrice est déterminée en fonction de l'angle de fixation du siège de fixation du poinçon.

E)Selon la position fixe et le dessin en coupe transversale du curseur de cale biseautée et du siège de fixation du poinçon, la hauteur de montage et la position plane de la cale biseautée sont déterminées, et la hauteur de montage et la taille des coordonnées planes de la cale biseautée sont des nombres entiers ( 0 et 5 à la fin) dans la mesure du possible.

F) Lors de la conception de la filière à coin incliné standard, les points suivants doivent être pris en compte puisque la course du coin incliné a été fixée.

Coin oscillant incliné ordinaire.

Puisque la partie travaillante est fixée sur la matrice inférieure, il faut considérer que les pièces peuvent être alimentées en douceur ;sa course doit garantir qu'elle n'est pas inférieure à la largeur du bord de la bride + la distance de la coupe, du poinçonnage ou du bridage du coin biseauté de la bride + 20 ~ 30 mm (Remarque : 30 mm s'il s'agit d'un estampage automatisé, il doit être de 50 mm lorsque il est actionné manuellement)

Soulevez la course du curseur du coin biseauté.

La distance entre la bride et le détourage, le poinçonnage ou le bridage de la cale biseautée +20 mm ;

Le levage de la cale biseautée nécessite de déterminer si les composants de travail installés sur le curseur (poinçon, bloc de coupe latéral, bloc de bride) affectent le montage et le démontage du noyau de presse ;et s'il y a suffisamment d'espace pour le meulage entre le coin biseauté et le noyau de la presse.

G)Élimination des déchets

(1) la ferraille à travers le trou aussi grand que possible.

2) Parfois, afin d'éviter que les débris ne se bloquent, les débris du trou de perforation latéral doivent augmenter le dispositif de matériau supérieur.

(3) les pièces moulées pour concevoir la ferraille glissent sur le trou pour tenir pleinement compte de la largeur de la taille maximale de la ferraille si elle se produit après la rotation.

(4) Si la ferraille est trop longue, envisagez d'augmenter le couteau à ferraille pour obtenir un glissement en douceur hors de la ferraille et augmenter la résistance du moule.

5) Utiliser la matrice convexe (concave) de l'éjecteur flexible dans les cas suivants.

a) afin de faire glisser la ferraille pièce par pièce.

b) vouloir contrôler l'état de la ferraille lorsqu'elle tombe.

6) S'il y a un rebond de la ferraille.

a) le couteau dans le moule est grand.

b) besoin d'installer le dispositif d'éjection de ferraille.

7) Les cas suivants nécessitent une augmentation du dispositif de guidage.

a) il n'y a pas d'espace vide côté exclusion des déchets, il doit être transformé en chute verticale à angle droit, avec une ouverture verticale d'au moins deux fois le diamètre du poinçon.

b) Si le trou est percé des deux côtés en même temps, il est nécessaire d'augmenter la goupille de séparation.

H) Classification de la presse à matrice diagonale standard.

La presse est utilisée pour empêcher le positionnement et la déformation des pièces et peut être divisée en trois types selon la forme et le nombre de directions d'action.

a) Noyau supérieur en matériau de compression

Les avantages sont : la force de compression est relativement importante, vous n'avez donc pas à vous soucier de la déformation des pièces ;proche de la paroi verticale et près de l'extrémité de la paroi latérale, séparés par le noyau de compression supérieur.

b) Noyau de compression côté coin incliné

c) Part de matériau à compression latérale et de matériau à compression positive

Force de compression insuffisante du matériau de compression latérale.

Pièces instables.

le matériau de presse positive doit être pressé 10 mm plus tôt que le matériau de presse latérale sur la pièce.

I) Positionnement et force anti-latérale de la cale inclinée

(b) Le coin biseauté a deux types de positionnement des broches et de positionnement des clés.

(b) Un rognage et un bridage latéraux, avec un matériau plus épais nécessitant des mesures pour empêcher les forces latérales.

Mesures et formulaires pour éviter les forces latérales.

Ajout de dispositifs de guidage.

Traduit avec www.DeepL.com/Translator (version gratuite)

Plaques coulissantes sans huile - Plaques coulissantes sans huile avec trous de lubrification

Alliage de cuivre ＋ Lubrifiant solide spécial

Plaque coulissante sans huile (10 mm)

Plaque coulissante sans huile pour une utilisation universelle dans de nombreuses applications sèches telles que les matrices/moules, les machines, l'automatisation, la construction, l'automobile.Oil-Free est autolubrifiant et fonctionne sans graisse.

(Laiton haute résistance/alliage de cuivre + lubrifiant solide)

Plaque d'usure en bronze autolubrifiante, plaques coulissantes en bronze, plaques coulissantes, plaques coulissantes sans huile.
La plupart des plaques coulissantes en bronze sans huile entièrement usinées avec plaques d'usure en alliages de cuivre que nous fabriquons sont autolubrifiantes.Ceci est réalisé par un processus consistant à boucher la plaque de bronze avec des bouchons en graphite.Nous proposons une gamme complète deroulements en graphite.Plus d’informations sur nos pièces bouchonnées en graphite peuvent être trouvées ici.

Plaques d'usure - Produits pour moules et matrices SelfLube, bronze graphite bouché Les plaques coulissantes sans huile avec plaques d'usure en alliages de cuivre sont disponibles dans une gamme plus large de tailles.

configurations personnalisées pour des tailles spéciales, des modèles de trous ou des modèles en graphite. Fabriqués en Chine.Plaque d'usure en bronze coulé Plaques coulissantes sans huile avec alliages de cuivre

Notre plaque d'usure en bronze coulé est produite par une méthode connue sous le nom de coulée continue.La structure à grains fins obtenue par coulée continue élimine pratiquement les défauts de coulée associés aux méthodes de coulée statique.Cette structure dense est exempte de porosité, ce qui prolonge la durée de vie de votre outillage.

Plaques d'usure autolubrifiantes Plaques coulissantes sans huile avec alliages de cuivre Guide de glissière à came, BOUCHONS EN BRONZE GRAPHITE BOUCHON Glissières à roulements lisses sans entretien.

Facile à installer, très durable.Sa conception optimisée permet une installation facile, un fonctionnement silencieux, un gain de place et une durée de vie prolongée des bagues en bronze.

Éléments coulissants/Composants de came/Unités de came/Composants de moules en plastique

Roulement autolubrifiant métallique en bronze massif |Bagues en bronze à bride

Roulements à manchon en bronze coulé (unis).Taille standard des roulements à billes.

Ces normes offrent des économies prêtes à l'emploi pour la plupart des applications

Bagues en bronze de bâti d'étain SAE 620 C90300 en bronze

Les BAGUES EN GRAPHITE BRONZE C90300 sont un alliage « VERT » sans plomb
BAGUES en bronze étain – Navy G QQC-390B Type II et Type III
CDA 903 SAE 620 88-8-0-4 ASTM B505

Bagues en bronze d'étain de bâti C90300

Bagues C90300 EN BRONZE ÉTAIN.

Alliages de cuivre, de laiton et de bronze de VIIPLUS INTERNATIONAL

Notes :

BS 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)

UNS (C62500, C83600, C84400, C86200, C86300, C87200, C90700, C93200, C93700, C93800, C95200, C95500)

BS EN (CC490K, CC491K, CC493K, CC480K, CC483K, CC482K, CC495K, CC496K, CC331G, CC333G, CC762S, CC764S).

Processus de fabrication: Coulée Centrifuge, Coulée Continue.

Formes: Barre ronde, barre hexagonale, barre carrée, barre rectangulaire, tuyaux, barre creuse, barre creuse hexagonale, barre creuse carrée et rectangulaire, bagues, anneaux (selon les besoins), etc.

En tant qu'usine professionnelle de production d'alliages de cuivre spéciaux, l'entreprise contrôle la composition chimique, les propriétés mécaniques, les propriétés physiques et autres propriétés des matériaux selon des normes internes strictes.

La société produit l'alliage de bronze correspondant selon les normes de marque pertinentes de la Chine et des pays étrangers, avecexcellentes performances et délai de livraison court.

Marques de produits existantes de l'entreprise : qsn6.5-0.1, qsn7-0.2, qsn8-0.3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn6Zn6 Pb3, C54400, C84400, C93. 200, C93700, C93800, etc.

Selon la norme nationale, la norme américaine, la norme allemande et d'autres normes client pour la personnalisation.

Type de produits : tige de cuivre, tube de cuivre, y compris tube façonné, tige.

Produits et fournisseurs de roulements de cylindre

Description du produit : bague en bronze au manganèse

Ce produit est fabriqué en laiton haute résistanceCuZn25Al6Fe3Mn3avec une formule spéciale, qui possède des propriétés mécaniques élevées,bonnes performances de moulage et bonne résistance à la corrosiondans l'air, l'eau douce et l'eau de mer.Les produits sont largement utilisés dans les machines de coulée continue, les machines minières, les navires, les turbines à gaz, etc.

Roulement et bagues

Le roulement est une partie importante de la turbine à vapeur, qui est divisée en roulement de support radial et roulement de butée.Ils servent à supporter toute la gravité du rotor et à déterminer la position correcte du rotor dans le cylindre.

Roulements autolubrifiants métalliques en bronze massif de rondelle VSB-50W

Le VSB-50 est un matériau de roulement autolubrifiant composé d'unhaute qualitéroulement en bronze avec des poches remplies de lubrifiant solide et une fine pellicule de lubrifiant solide sur la surface d'appui pour faciliter le processus de rodage.VSB-50sans entretienLes roulements, sans besoin de lubrification avec de l'huile ou de la graisse, sont recommandés pour les grands roulements.avoir un faible coefficient de frottement

Description

Roulement autolubrifiant incrusté d'alliage de cuivre(étranger dit deva. Glide) est basé sur un substrat en alliage de cuivre, sur la surface de friction selon une certaine proportion pour percer la taille appropriée, disposé de manière ordonnée plusieurs trous (diamètre phi d 200 mm ou moins) ou trou borgne (diamètre phi d > 200 mm), intégré dans le trou avec un lubrifiant solide lubrifiant unique par l'usinage de précision d'une sorte de roulements autolubrifiants haute performance.

Il dépasse les limites des roulements ordinaires dépendant de la lubrification par film d'huile, particulièrement adapté auxsans huile, haute température, charge élevée, basse vitesse, antisalissure, anticorrosion, antiradiation, ainsi que dans l'infiltration d'eau ou de solution sous vide et sans lubrification à l'huile ou lubrification difficile dans des conditions de travail particulières.

Compositions chimiques

Disponibilité

Formes de roulement disponibles en dimensions standards

· Douilles cylindriques

· Douilles à bride

· Plaques coulissantes

Formes de roulements réalisées sur commande : formes standards en dimensions spéciales, rondelles de butée, rondelles de butée à brides, demi-roulements, formes spéciales obtenues par emboutissage ou emboutissage profond, conceptions de roulements personnalisées

Applications typiques

• Conservation de l’eau et industrie hydroélectrique

• Machines hydrauliques : glissière de support de plan de porte en acier hydraulique, roulement de roue fixe de porte plane, roulement de charnière de porte radiale, roulement de palan hydraulique, roulement de poulie, roulement de roue de transmission ;

• Turbine : manchon d'arbre de pale de guidage (guide, guide, guide), manchon d'arbre de roue, manchon d'arbre d'axe (axe de bielle, axe de bielle, axe de piston relais), plaque de bague anti-usure (bague de butée), anti-usure bloquer, contrôler la tuile du ring, etc.

• Industrie métallurgique : machine de coulée continue, machine de coulée sous pression, niveleuse de tension, laminoir, roulement de convoyeur, cisailles à rouleaux (cisailles bilatérales, cisailles à longueur fixe sur le skateboard), etc.

• Autres : machines minières, machines navales (ancre) pour pièces coulissantes, machines pétrolières, machines textiles, machines de construction, transport de levage (manchon d'arbre de support de levage), lignes de production de véhicules, moules automobiles, industrie légère, machines, industrie de machines-outils, équipement de remplissage , équipement entourant le poinçon avec roulement, machines en plastique, mécanisme de serrage de la machine de moulage par injection, mécanisme d'extrusion, turbine, instruments et compteurs, interrupteur automatique haute tension, cheminées, charnière de porte, étuve de séchage, tunnel de séchage de machine à cuire et à papier, four à haute température avec des roulements, de l'énergie éolienne et d'autres industries et domaines, ainsi que d'autres machines industrielles et agricoles.
