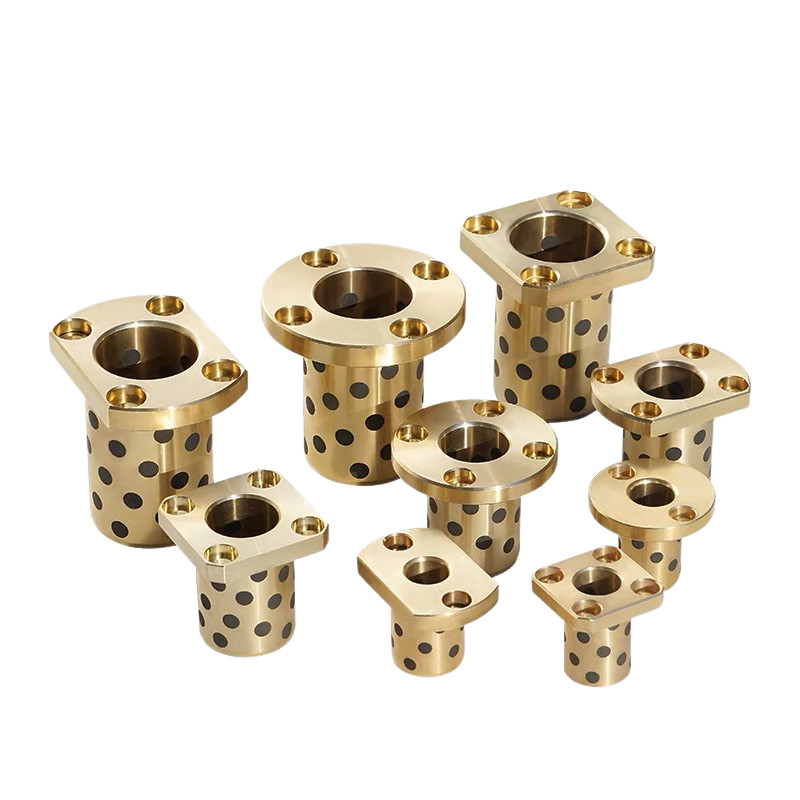

C90800 Bague en bronze d'étain CuSn12 avec bouchon en graphite

Bague en bronze d'étain C90800 usinée CNC, avec bride, tourné, palier en laiton

✅ Clarification détaillée en anglais :

1. Bague en bronze d'étain

• Fait référence à un palier lisse (bague) fabriqué en alliage de bronze d'étain

• Le bronze d'étain est couramment utilisé dans les applications à forte charge et résistantes à l'usure

• Bien connu pour ses bonne résistance à la corrosion, résistance à l'usure et propriétés autolubrifiantes

2. C90800

• Une désignation d'alliage UNS selon la norme ASTM B505Norme

• Composition chimique typique :

  • Cuivre (Cu) : ~88 %

  • Étain (Sn) : 10 à 12 %

  • De petites quantités de zinc (Zn) et d'autres oligo-éléments

• Caractéristiques du matériau :

  • Haute résistance, excellente résistance à la corrosion

  • Convient pour les applications à charge moyenne et à vitesse moyenne

  • Souvent utilisé dans les bagues, les engrenages, les plaques d'usure et les curseurs

3. Usiné CNC

• La pièce est fabriquée à l'aide de l'usinage CNC (commande numérique par ordinateur)

• Assure une haute précision, une finition de surface lisse, et des tolérances dimensionnelles serrées

4. Arbre à bride

• Fait référence à un arbre ou une bague avec une bride intégrée

• La bride aide à :

  • Limiter le mouvement axial

  • Simplifier l'installation et le positionnement

• Dans ce contexte, il s'agit probablement d'une bague à bride qui s'adapte sur un arbre

5. Bague tournée

• La bague est produite à l'aide de procédés de tournage (généralement sur un tour)

• Résultats en une surface cylindrique de haute qualité et des dimensions précises

6. Palier en laiton

• Parfois utilisé de manière interchangeable avec le bronze, mais techniquement :

  • Laiton est un alliage cuivre-zinc

  • Le bronze d'étain (C90800) est un alliage cuivre-étain

Les bagues en bronze d'étain avec bouchon en graphite C90800 CuSn12 sont des composants de palier haute performance qui offrent une résistance à l'usure et des propriétés de lubrification exceptionnelles. Ces bagues sont fabriquées à partir d'un alliage de bronze d'étain C90800, également connu sous le nom de CuSn12, qui combine la résistance et la résistance à la corrosion du bronze avec les avantages de lubrification du graphite.

Les bouchons en graphite à l'intérieur des bagues fournissent une lubrification supplémentaire, réduisant la friction et améliorant les performances globales du palier. Cette conception assure un fonctionnement fluide et fiable, même sous des charges et des vitesses élevées.

Les bagues en bronze d'étain avec bouchon en graphite C90800 CuSn12 conviennent à un large éventail d'applications industrielles, notamment les vannes, les pompes et autres machines où des paliers haute performance sont requis. Leur durabilité et leur fiabilité en font une solution rentable pour réduire la maintenance et prolonger la durée de vie des équipements.

C90800 Bague en bronze d'étain CuSn12 avec bouchon en graphite

Matériau : Bronze CuSn12 avec graphite

Matériau : Bronze CuSn12 avec graphite

PALIERS EN BRONZE MÉTRIQUES AUTOLUBRIFIANTS FABRIQUÉS.128.60/128.64 mm ID x 137.54/137.58 mm OD x 168 mm Longueur

• Paliers en bronze graphite | Bagues droites, à bride, rondelles, goupille de guidage, éjecteur de guidage, poteau de guidage, bagues de ligne sphériques-impériales (dimensions en pouces)

palier lisse Graphite self-lubricating bearing.pdf

Bague fendue en bronze graphite

Bagues de camion bague sans huile, palier en bronze sans huile

- Alliage de cuivre droit, standard / paroi mince, ID F7 OD m6

Description du produit

Les paliers en bronze graphite sont un substrat d'acier au carbone, de poudre de bronze, de fibres et d'autres matériaux grâce à un processus spécial pour produire des produits autolubrifiants, avec les caractéristiques de protection de l'environnement

Le palier massif incrusté est sur une matrice en laiton. Un lubrifiant solide haute performance incrusté de graphite ou de lubrifiant solide MoS2. Il brise la limitation selon laquelle les paliers en bronze graphite généraux dépendent de la lubrification par film d'huile. Au cours de l'utilisation, la chaleur de friction fait que la lubrification solide et la friction de l'arbre, formant une excellente condition pour que l'huile et la poudre coexistent en lubrification, ce qui protège non seulement l'arbre de l'usure, mais rend également les caractéristiques de lubrification solide éternelles. Sa dureté est deux fois supérieure à celle de la gaine en cuivre ordinaire, et sa résistance à l'usure est également deux fois supérieure. Actuellement, le produit de palier en bronze graphite a été utilisé dans les machines de coulée continue de la métallurgie, le support de train, l'équipement de laminage de l'acier, les machines minières, les navires, les turbines à gaz et autres occasions à haute température, à forte charge, à basse vitesse et à forte charge.

modèle de palier sans huile

Paliers en bronze graphite | Haute qualité, prix d'usine‎

Levées de carrosserie et bagues à prix de gros

Matériau des paliers en bronze graphite

-Bronze avec lubrifiant solide, lubrification sans huile

Caractéristiques des paliers en bronze graphite autolubrifiants

·Paliers autolubrifiants jusqu'à 450°​​​

·Autolubrifiant
·Fonctionne bien dans les Opérations à forte charge et à basse vitesse
·Résiste aux environnements corrosifs et hostiles.
·Excellentes performances à température moyenne à élevée (jusqu'à 600°).
·Comparable à la plupart des lubrifiants visqueux, des huiles et des graisses.

Remplacement des PALIERS EN BRONZE 500 SPB　SÉRIE BAGUE EN BRONZE avec feuille de taille de graphite :

Description

Paliers en bronze graphite - Bagues de ligne impériales (dimensions en pouces)

Les paliers en bronze graphite sont à support métallique avec des bagues sans huile en graphite en alliage de bronze.

Ce sont des paliers composites multicouches constitués d'un matériau fritté spécial utilisé comme surfaces de glissement et d'un matériau en acier comme métal de support. Les couches frittées sont constituées d'un alliage spécial cuivre-nickel contenant un lubrifiant solide uniformément dispersé, dont le composant principal est le graphite. Les lubrifiants solides seront libérés à la surface de l'anneau au fur et à mesure de leur usure, ce qui assurera un coefficient de frottement plus faible pendant le fonctionnement. De plus, ces couches frittées ont été traitées par le traitement d'imprégnation à l'huile.

 Caractéristiques

1．Pas de dispositif d'alimentation en huile, de trou d'huile, de rainure d'huile
Le coût du système d'alimentation en carburant, le coût de traitement, d'assemblage, etc., peut considérablement réduire le coût de fabrication.

2．Réduction des coûts d'exploitation
Réduisez considérablement l'utilisation d'huile de lubrification et les coûts d'entretien des équipements, mais exemptez également du risque causé par le manque d'huile.

3．Temps de conception raccourci
Pas d'huile peut rendre la conception, la structure est grandement simplifiée, réduire les coûts, gagner du temps de conception. De plus, l'utilisation de paliers autolubrifiants peut également améliorer les propriétés mécaniques et prolonger d'obtenir des résultats remarquables en utilisant la durée de vie et améliorer la fiabilité.

4．Récupération et protection de l'environnement du lubrifiant
Pas besoin de gaspiller le recyclage de l'huile, est propice à la protection de l'environnement.


Notes d'utilisation

1．Dans le cas possible, la conception utilise la spécification standard dans la mesure du possible ;

2．Veuillez noter qu'il n'y a pas de corps étranger dans l'assemblage ;

3．Après avoir utilisé la surface de glissement, formée par un film d'huile de lubrifiant solide à la surface avec un phénomène noir ou gris noir, veuillez ne pas frotter, comme d'habitude.

4．Avant l'assemblage, si l'huile de lubrification est appliquée sur les pièces de meulage, peut raccourcir la période de rodage, propice au fonctionnement des machines, au fonctionnement ;

5．Lors de l'assemblage, il faut appuyer lentement, il est strictement interdit de battre, afin d'éviter d'endommager les paliers en bronze graphite  et la déformation ;

6．Conception, différentes pièces doivent être sélectionnées avec un matériau approprié, afin d'améliorer les performances mécaniques, pour prolonger la durée de vie des paliers en bronze graphite ;

7．En cas de forte charge, de mouvement alternatif, l'utilisation d'une fixation à vis est proposée ;

8．En eau douce, en eau de mer et en mer, sur l'utilisation d'acier inoxydable ou de placage de surface.

Caractéristique

1. Conception flexible, simple et pratique avec de larges applications

2. Fonctionnel en l'absence d'huile

3. Rentabilité

4. Excellentes performances dans des conditions de charge élevée et de basse vitesse

5. Dans les circonstances où il est difficile de générer des films hi, tels que les mouvements alternatifs, les mouvements rotatifs et les mises en marche et arrêts fréquents, Paliers en bronze graphite met en évidence son excellente résistance à l'abrasion.

6. Excellente résistance chimique et résistance à la corrosion

Spécifications

Domaine d'application

·Quincaillerie

·fabrication d'acier

·matrice d'estampage

·outils de l'industrie automobile

·Estampage

·autres

Les paliers en bronze graphite sont largement utilisés dans les applications à forte charge où une friction plus faible et une bonne résistance à l'usure sont requises et où la lubrification est difficile. Quelques exemples incluent les plaques d'usure pour automobiles, les robots industriels, les plaques d'usure pour l'injection, les bagues de boulons d'injection et les bagues autolubrifiantes pour les équipements de construction.

Type de palier

·Bague de guidage

·fixation

·bague de demi-palier

·Plaque d'usure

·joint

·plaque de guidage

·Autres

Conception personnalisée

Tous les types d'éléments coulissants peuvent être fournis ou produits sur demande.

Veuillez nous contacter pour plus d'informations.
