| Nom De Marque: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Numéro De Modèle: | la bague solide, en bronze avec des prises de lubrifiant a enfoncé exempt d'entretien |
| Nombre De Pièces: | Négociable |
| Prix: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Conditions De Paiement: | TTT à l'avance |
| Capacité à Fournir: | Bague en bronze en aluminium en ligne • Fabricants d'incidences de glissement • Fournisseurs de bagu |
| Matériau | CuZn25Al5Mn4Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn12 |
|---|
| Série JDB650 | 650 | 650S1 | 650S2 | 650S3 | 650S5 |
| Cu | 65 | 85 | 80 | 88 | 80 |
| Sn | 5 | 12 | 10 | ||
| Pb | 5 | 10 | |||
| Zn | 25 | 5 | |||
| Ni | |||||
| AI | 6 | 10 | |||
| Fe | 5 | ||||
| Mn | 4 | ||||
| Densité | 8 | 8.8 | 7.6 | 8.8 | 8.9 |
| Dureté HB | ＞210 | ＞70 | ＞150 | ＞80 | ＞250 |
| Force de traction N/mm2 | ＞750 | ＞200 | ＞500 | ＞260 | ＞800 |
| Allongement % | ＞12 | ＞15 | ＞10 | ＞8 | ＞8 |
| Coefficient de dilatation | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| Coefficient de frottement (μ) | 0.03~0.20 | 0.03~0.18 | 0.03~0.20 | 0.03~0.18 | 0.03~0.20 |
| Conductivité thermique | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 |
| Température de fonctionnement | -40℃~+300℃ | -40℃~+400℃ | -40℃~+400℃ | -40℃~+400℃ | -40℃~+300℃ |
| Capacité de charge maximale N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Vitesse de glissement maximale m/min | 15 | 10 | 20 | 10 | 10 |
| Limite de valeur PV maximale N/mm2·m/min | 200 | 60 | 60 | 80 | 200 |
Votre spécialiste des paliers en cuivre et en alliages de cuivre. Bagues de grue
Nous nous concentrons sur la recherche et le développement de bagues en bronze à piston hydraulique pour les pièces de l'industrie des pompes et des pompes à engrenages, selon les dessins des clients. Tels que les engrenages d'entraînement de bagues, les paliers en bronze coulé, les plaques de pression, les bagues en cuivre, les plaques de butée pour les bagues de pompe à engrenages.
Navire
Navires : Hélices, chapeaux d'hélice, vis sans fin, brides en cuivre marines, tiges d'arbre en cuivre, manchons en cuivre, bagues
Machines de construction : Écrous de forage de roche, poignée de foret à manchon en cuivre, manchon résistant à l'usure pour les pièces de connexion
Symbole :CuAl10Fe5Ni5-C
Numéro :CC333G
Catégorie : Bagues en alliage de cuivre coulé EN
Type :Bagues en bronze coulé
| Composition chimique en masse /% | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 76.0-83.0 | 0.1 | 8.5-10.5 | 4.0-5.5 | 3 | 4.0-6.0 | 0.03 | 0.1 | - | 0.5 |
| Propriétés mécaniques | |||
|---|---|---|---|
| Résistance à la traction Mpa(Min) | Limite d'élasticité MPa(Min) | Allongement % | Dureté Brinell(HB) |
| 650 | 280 | 13 | 150 |
1, Dans la composition chimique, les valeurs uniques représentent les maximums.
2, Les performances mécaniques de la valeur de dureté sont uniquement à titre de référence
VIIPLUS est un fabricant en pleine croissance de bagues à insertion de graphite produits adaptés pour répondre aux besoins de diverses exigences de l'industrie, avec un accent principal sur les pièces de paliers lisses de l'industrie pétrolière et gazière.

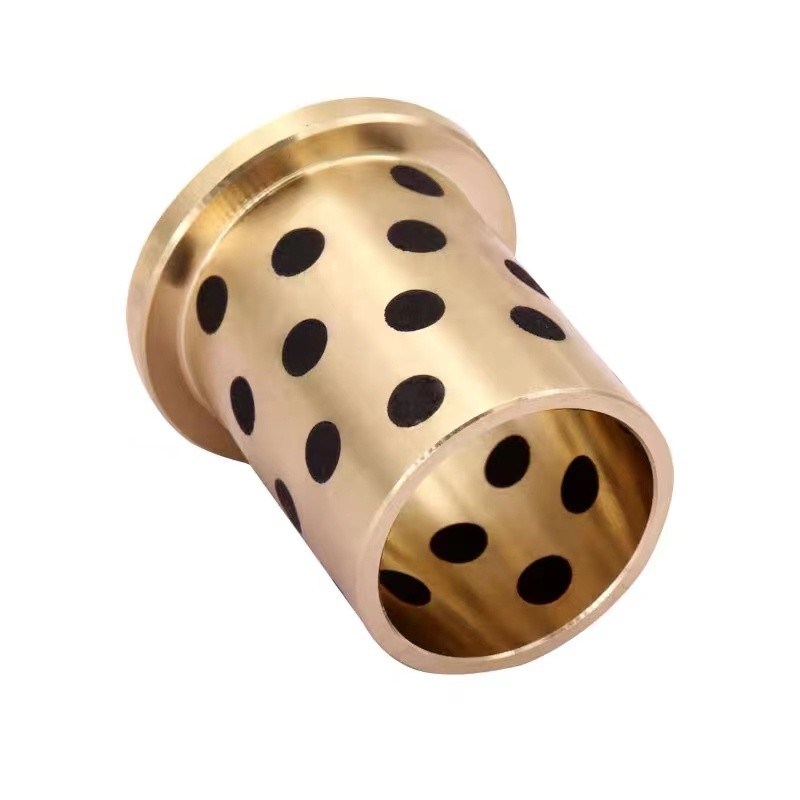

Paliers coulés en continu et coulés par centrifugation conformes aux normes Astm, Sae et autres Bague en bronze au manganèse C86300, bague en bronze graphite Fabriqué sur commande en Chine. Bagues d'épaulement Bague en bronze massif, hautement comprimée avec un lubrifiant appliqué uniformément, sans entretien. Il n'y a pas de phénomène d'« épaulement » dans le trou intérieur des bagues de guidage à bride de notre société ; Étant donné que l'angle R et le diamètre intérieur du trou intérieur sont traités en deux étapes, un épaulement sera produit à la jonction des deux étapes, ce qui affectera la durée de vie du produit. De plus, si l'épaulement est trop grand, certains matériaux en cuivre de l'épaulement tomberont en raison de l'extrusion de la colonne de guidage.
Guidage sans épaulement Manchon de rainure Les bagues coulissantes, les cames peuvent être fixées axialement
Les bagues de guidage métriques en bronze sont fabriquées avec précision à partir de bronze laiton de haute qualité, bronze au manganèse, bronze d'aluminium (C863,C954,C932...), et durcies et rectifiées à des tolérances étroites. VIIPLUS fabrique des bagues fabriquées sur commande en Chine La bague de guidage en bronze n'a pas d'épaulement, la fabrication de manchons est adaptée à une utilisation lorsqu'il n'y a pas de plaque de moule supplémentaire pour fixer axialement la bague ou si la plaque dans laquelle la bague est placée effectue un mouvement de démoulage supplémentaire, comme dans le cas des moules avec des plaques d'éjection. La bague de guidage est également livrée avec une rainure de fixation correspondante qui aide à assurer un guidage précis dans le moule.
Logement ØH7
Intérieur de la bague-Ø après montage Veuillez consulter nos ingénieurs commerciaux, tolérance standard livrée : r6 ou E7
Tolérance de l'arbre basée sur les exigences du client

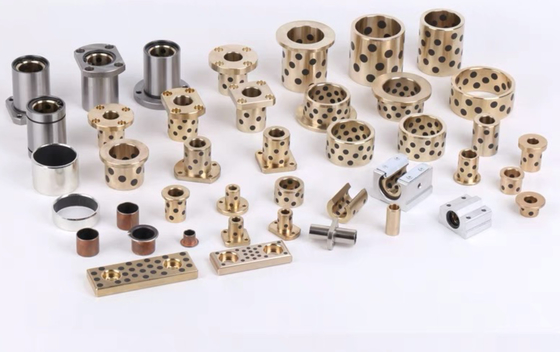

La bague personnalisée présente des mesures métriques DIN pour répondre à la demande croissante du monde. Les pièces de bagues de taille métrique comprennent des plaques d'usure plaquées bronze ; bague autolubrifiante ; rondelle de butée ; et bagues d'épaulement plaquées bronze, bagues d'éjection et bagues d'éjection guidées autolubrifiantes.
Les bagues en bronze, qui présentent également une surface d'usure durable pour les moules à haute production, sont dites faciles à usiner et peuvent être façonnées dans pratiquement n'importe quelle configuration, ne nécessitant aucun outil spécial. Les plaques d'usure sont fabriquées avec une surface durable pour les moules plaqués bronze qui nécessitent des glissières, des cames ou des surfaces planes où l'usure par frottement est un facteur. Les bagues en bronze sont fabriquées en bronze rectifié avec précision avec des rainures d'huile et une véritable surface de bague qui prolonge leur pleine longueur. Elles sont censées fonctionner plus en douceur et plus longtemps que le bronze ordinaire, car le lubrifiant est réparti sur toute la surface du palier par le système de rainures d'huile en forme de huit.
Double boucle et double huit recommandé pour la graisse uniquement.
Paliers lisses en bronze coulé fabriqués sur commande
Bagues en bronze à rainures d'huile et de graisse et à bride
Type de rainure :Boucle simple Huit droit et circulaire Double boucle Double huit Demi-huit Droit Circulaire
Remarque : Afin de former un film d'huile plus parfait entre le palier et l'arbre, nous recommandons une rainure en forme de V chaque fois que la conception le permet, car elle permet un écoulement complet du lubrifiant sur la surface du palier.
| Composition et propriétés des matériaux | ||||
|---|---|---|---|---|
| Qualité | BRONZE | BRONZE | BAGUES EN BRONZE | BAGUE EN BURONZE |
| Matériau | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| Densité | 8 | 8.9 | 7.8 | 8.9 |
| Dureté HB | ＞210 | ＞70 | ＞150 | ＞95 |
| Résistance à la traction N/mm² | ＞750 | ＞200 | ＞600 | ＞260 |
| Limite d'élasticité N/mm² | ＞450 | ＞90 | ＞260 | ＞150 |
| Allongement % | ＞12 | ＞25 | ＞10 | ＞8 |
| Coefficient de dilatation linéaire | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ |
| Max.temp ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| Max.charge N/mm² | 100 | 60 | 50 | 70 |
| Max.vitesse (Sec) m/min | 15 | 10 | 20 | 10 |
| Max.PV(Lubrification) N/mm² *m/min | 200 | 60 | 60 | 80 |
| Déformation par compression 300N/mm² | ＜0.01mm | ＜0.05mm | ＜0.04mm | ＜0.05mm |
Bagues lisses en bronze coulé, bagues lisses en bronze coulé rainurées, bagues en bronze coulé à bride, rondelle de butée, paliers en bronze coulé, paliers surdimensionnés, Taille des bagues : Notre gamme de paliers standard comprend plus de bagues de dimensions et de tailles en pouces différentes qui sont en stock.
Paliers lisses en bronze coulé fabriqués sur commande pour une application huile/graisse
VIIPLUS INTERNATIONAL selon les différentes exigences des clients, selon la production standard DIN, BS, EN (DIN/EN), SS, BS, UNS, SAE et China GB de toutes sortes de produits de bagues, plaques et tiges en bronze et laiton. Tous les produits sont fabriqués en cuivre électrolytique par coulée centrifuge, coulée continue et paliers lisses par extrusion.
Solutions de roulements
Notre société est spécialisée dans la fourniture de : palier sans huile, palier lisse, palier autolubrifiant, palier composite ; dans les machines de construction, l'industrie automobile, les appareils électriques, l'hydraulique et la pneumatique, les moules, les machines agricoles, la conservation de l'eau, les ponts.
