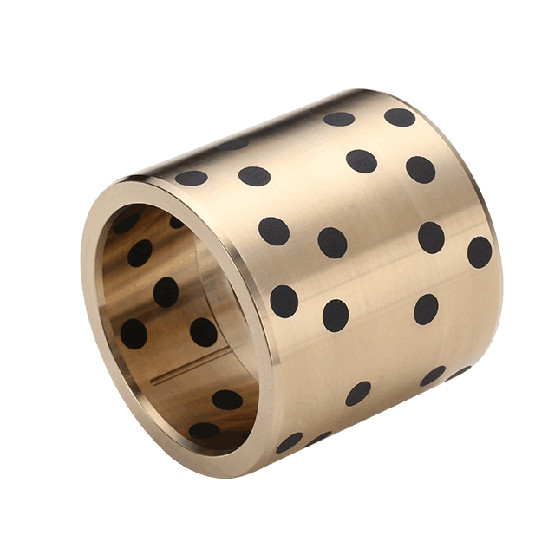

Présentation de nos bagues autolubrifiantes sans huile en bronze métrique, disponibles en alliages C86300 et C86200. Ces bagues sont conçues pour offrir des performances et une durabilité exceptionnelles dans une gamme d'applications industrielles où la lubrification est soit peu pratique, soit indésirable.

Le matériau en alliage de bronze offre une excellente résistance à la corrosion et à l'usure, ce qui rend ces bagues adaptées à une utilisation dans des environnements difficiles. La fonction autolubrifiante assure un fonctionnement fluide et fiable, réduisant considérablement les frottements et l'usure, même sous des charges et des vitesses élevées.

La conception métrique de ces bagues permet une intégration facile dans les systèmes existants, tandis que les dimensions fabriquées avec précision garantissent un ajustement parfait et des performances optimales. Lorsque vous remplacez des bagues usées ou que vous améliorez votre équipement, notre bague autolubrifiante sans huile en bronze métrique est une solution fiable et économique.

Disponibles en alliages C86300 et C86200, vous pouvez choisir le matériau qui convient le mieux à vos exigences d'application spécifiques. Contactez-nous dès aujourd'hui pour en savoir plus sur nos bagues ou pour passer une commande. Notre équipe d'experts est toujours prête à vous aider avec vos besoins en matière de bagues.

DOUILLE AUTOLUBRIFIANTE C86300/C86200

Palier lisse avec bride - Bronze fritté avec autolubrification

EXIGENCES TECHNIQUES : MATÉRIAU : DOUILLE AUTOLUBRIFIANTE EN BRONZE AU MANGANÈSE À HAUTE RÉSISTANCE/MÉTAL DE BASE CONFORMÉMENT À LA NORME ASTM B22/B271 (C86300/C86200) ET COMPRENANT DES BOUCHONS EN GRAPHITE QUI GARANTISSENT UN FAIBLE COEFFICIENT DE FROTTEMENT. LA DOUILLE DOIT ÊTRE FABRIQUÉE PAR COULÉE CENTRIFUGE. LA DOUILLE EN BRONZE USINÉE FINI DOIT ÊTRE FOURNIE CONFORMÉMENT AU DESSIN.

Bague en bronzecatalogue de roulements

Bagues de guidage Bague de guidage cylindrique, bague de guidage à bride et plaque coulissante
Bague Misumi (JDB-10)
Roulement en bronze Rg7 avec graphite

Douilles de guidage
Bague de guidage d'éjecteur sans huile (série JDB)

Matériel:RG7+Graphite
Matériel:CuZn25Al5 ou HT250
Bague de guidage sans huile GBF
Bague de guidage sans huile GBW
Roulement de guidage à bride HGBF

Ces bagues sans huile sont des roulements autolubrifiants composés dealliage de laiton à haute résistancebases fabriquées avec une technologie de moulage avancée et des lubrifiants solides intégrés. Elles peuvent être combinées avec différents types de lubrifiants solides en fonction des conditions d'utilisation.

Bague en alliage de cuivre standard sans huile Bague en cuivre graphite MPBZ Bague en cuivre autolubrifiante Bague en cuivre résistante à la corrosion

Bague en bronze autolubrifiante sans huile en graphite, prix d'usine, contactez-nous !

Différents produits de bagues sans huile standard sont disponibles.

Spécifiez le numéro de pièce par l'ID et la longueur requis. (par exemple) l'ID est de 50 mm et la longueur est de 30 mm.

Bagues sans huile intégrées à bride

Bagues sans huile intégrées à bride / Rondelles en alliage de cuivre sans huile

Bagues en bronze fritté à bride imprégnées d'huile

Bronze avec graphite

Ces composants sont fabriqués en bronze d'aluminium massif et sont disponibles avec ou sans graphite autolubrifiant.

• Entretien sans besoin de lubrification. Démontre des performances élevées dansopérations à charge élevée et à faible vitesse.
• Démontre une supérioritérésistance à l'usuredans les applications où le film d'huile est produit rarement, telles que les applications alternatives, oscillantes, les démarrages et arrêts fréquents, etc.
• Résistance chimique et résistance à la corrosion supérieures.
• Les produits standards sontdisponible en différentes tailles.

Disponibilité

Formes de bagues sans huile disponibles dans des dimensions standard

• Bagues droites sans huile
• Bagues sans huile à bride
• Bagues de butée pour rondelles

Roulements autolubrifiants métriques et coussinets impériaux sans huile fabriqués sur mesure : formes de coussinets standards en dimensions spéciales, demi-coussinets, formes spéciales obtenues par emboutissage ou emboutissage profond, conceptions de coussinets personnalisées

Application de bague en bronze avec bouchon en graphite

La bague sans huile est largement utilisée dans les machines de coulée successive, les machines de montagne minérale, l'expédition, les turbines à vapeur, etc.

Bague sans huile en bronze graphite à bride

Bagues sans huile en bronze avec bouchon en graphite massif

La base du roulement à lubrification solide doit être déterminée en fonction des conditions de fonctionnement du roulement lui-même. Les matériaux les plus couramment utilisés sonthaute résistanceLaiton, bronze à l'étain, pièces moulées, etc. Il existe deux principaux types de matériaux lubrifiants solides intégrés, l'un est le plomb noir naturel, le graphite artificiel est synthétisé avec du MoS2 et l'autre est synthétisé avec du . Selon les conditions de fonctionnement propres au roulement, grâce à la combinaison de différents substrats métalliques et de lubrifiants solides intégrés, il peut garantir que le produit peut répondre à diverses températures, charges, mouvements et milieux. Besoins spéciaux dans les conditions, tout en garantissant un travail stable et fiable.

Bagues en bronze massif avec bouchon en graphite JDB

Les bagues en bronze à bouchon en graphite massif JDB sont largement utilisées dans les coulées continues métallurgiques, les supports de train, les équipements de laminage, les machines minières, les navires, les turbines à vapeur et autreshaute température, charge élevée, faible vitesse et charge lourdeoccasions; dansfaible charge, haute température, vitesse moyenne et autres occasions, telles que les portes de cheminées, les chemins de câbles de four, les machines en caoutchouc, les machines de l'industrie légère, l'industrie des machines-outils ; sa face d'extrémité peut être soudée et installée avec le corps de base, elle convient donc aux machines métallurgiques, aux machines de construction, aux machines de transport de pétrole et à d'autres domaines qui ne peuvent pas être ravitaillés ; dans les machines de levage, les pièces de support sont particulièrement adaptées, telles que le support de palan, le support de grue et le support d'excavatrice.

Caractéristiques d'application de la bague sans huile :

Il est particulièrement adapté au mouvement rotatif souscharge lourde et faible vitesse,mouvement de bascule et pièces qui ne sont pas faciles à former une lubrification fluide sous charge; il peut être utilisé pendant une longue période dans des conditions de lubrification limites sans entretien de ravitaillement, et le ravitaillement en cours de processus peut prolonger la durée de vie du roulement; la couche de plastique sur la surface peut laisser une certaine marge pendant le formage et le traitement du manchon d'arbre, et peut être traitée par elle-même après avoir été pressée dans l'ouverture pour obtenir une meilleure taille d'assemblage.

Actuellement, il est principalement utilisé dans les machines métallurgiques, les machines minières, les machines de conservation de l'eau, les châssis automobiles, les machines de construction, les machines agricoles, les machines de laminage de l'acier, etc.

1. Le mélange de polyoxyméthylène modifié(POM)et le plomb est de 0,3 à 0,5 mm, ce qui présente une résistance élevée à l'usure et un faible coefficient de frottement même en cas de pénurie d'huile instantanée. Il y a des fosses de stockage d'huile régulièrement disposées avec des angles en spirale sur la surface du roulement, qui doivent être recouvertes de graisse lubrifiante lors de l'assemblage.

2. La couche de poudre de cuivre mesure 0,2 à 0,3 mm, ce quibonne capacité de charge et résistance à l'usure, et une bonne conductivité thermique peut transférer la chaleur générée pendant le fonctionnement du roulement dans le temps. Le matériau composite peut pénétrer dans l'espace de la bille de poudre de cuivre pour améliorer la force de liaison.

3. Acier à faible teneur en carbone 0,4 ~ 2,2 mm, améliore la capacité portante et l'effet de transfert de chaleur.

4. Couche de placage cuivre/étain, couche de placage cuivre 0,008 mm, couche de placage étain 0,005 mm, de sorte que le roulement a une bonne résistance à la corrosion.

Bagues sans huile en bronze à bride Taille Modèle

Tableau des tailles des bagues en bronze à bride Oilless 500SP
