| Nom De Marque: | viiplus |
| Numéro De Modèle: | incidences soliding |
| Nombre De Pièces: | négociable |
| Prix: | négociable |
| Conditions De Paiement: | T/T, Western Union |
| Capacité à Fournir: | les incidences de graphite de prise, Chine, fabricants, fournisseurs, usine, vente en gros, coussine |

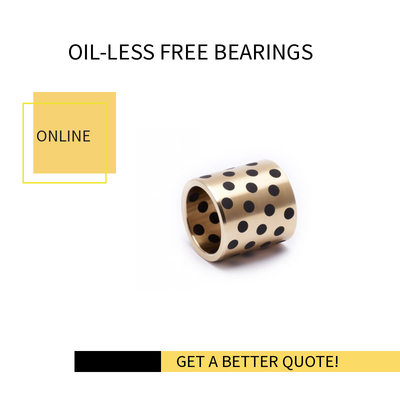

Présentation de notre bague MPBZ10-12 sans huile à lubrifiant solide intégré, fabriquée à partir d'un alliage de laiton de haute qualité. Cette bague se distingue par sa combinaison unique de durabilité et de propriétés autolubrifiantes.
Le lubrifiant solide intégré dans la bague assure un fonctionnement souple et fiable sans nécessiter de lubrification régulière. Cette caractéristique réduit considérablement les besoins de maintenance et prolonge la durée de vie de la bague, ce qui en fait une solution rentable pour un large éventail d'applications industrielles.
Le matériau en alliage de laiton utilisé dans la construction de cette bague offre une excellente résistance à la corrosion et à l'usure. Ceci, combiné à la conception de précision de la bague, assure un ajustement parfait et des performances optimales, même dans les environnements les plus exigeants.
Que vous recherchiez une bague de remplacement pour des pièces usées ou que vous ayez besoin d'une solution fiable pour de nouveaux équipements, notre bague MPBZ10-12 sans huile à lubrifiant solide intégré est le choix parfait. Contactez-nous dès aujourd'hui pour en savoir plus ou pour passer une commande. Notre équipe d'experts est toujours prête à vous aider pour vos besoins en matière de bagues.
| Type | Droit | Matériau de la bague | Laiton imprégné de graphite |
|---|---|---|---|
| I.D. d(mm) | 10 | O.D. D(mm) | 14 |
| Longueur hors tout L(mm) | 12 | Plage de valeur PV maximale admissible (N/mm2•m/s) | 1.1～2.0 |
| Valeur PV maximale admissible (N/mm2•m/s) | 1.65 | Charge maximale admissible (N/mm2) | 29 |
| Vitesse maximale admissible (m/s) | 0.5 | Ajustements des trous de montage | H7 |
| Plage de température de fonctionnement (℃) | -40～150 | Plage de température de fonctionnement (sans lubrification) Min | -40 |
Alliage de laiton à haute résistance avec lubrifiant solide intégré
Laiton à haute résistance
| Numéro de pièce | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
■Tableau 1
| D | O.D. m6 (*1) | Diamètre du logement H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| Numéro de pièce | L | MPBZ | MPBZU | |||||||||||||||||||||
| Type | dF7 | Dm6 (*1) |
Épaisseur (N) | *Vis d'arrêt de rotation (Référence) | Dm6 (*1) |
Épaisseur (N) | ||||||||||||||||||
| MPBZ MPBZU *Les dimensions L entre parenthèses sont disponibles uniquement pour MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
| Type | Droit | Matériau de la bague | Laiton imprégné de graphite | Plage de valeur PV maximale admissible (N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Valeur PV maximale admissible (N/mm2•m/s) | 1.65 | Charge maximale admissible (N/mm2) | 29 | Vitesse maximale admissible (m/s) | 0.5 |
| Ajustements des trous de montage | H7 |
Veuillez vérifier le type/les dimensions/les spécifications de la pièce MPBZ10-12 dans la série Bague sans huile - Alliage de laiton, droite, I.D. F7 (bague sans huile chinoise).
Une variété d'alliages composés de plus de deux éléments sont appelés laitons spéciaux. Tels que l'aluminium, le plomb, l'étain, le manganèse, le nickel, le fer, la composition de silicium de l'alliage de cuivre, le laiton à haute résistance en fait partie. Le laiton à haute résistance a une forte résistance à l'usure, une résistance élevée, une dureté et une forte résistance à la corrosion chimique. Il existe également des propriétés mécaniques d'usinage qui sont très supérieures. Le laiton à haute résistance est souvent utilisé pour fabriquer des tôles, des barres, des barres, des tuyaux, des pièces de fonderie, etc. Composition chimique
La formule chimique du laiton à haute résistance est ZCuZn25Ai6Fe3Mn3, qui contient environ 65 % de cuivre et 25 % de zinc. L'aluminium améliore la résistance, la dureté et la résistance à la corrosion du laiton. Il existe trois types de laiton à température ambiante : le laiton avec une teneur en zinc inférieure à 35 %, et la microstructure à température ambiante est composée d'une solution solide A monophasée, connue sous le nom de laiton A.
l'application du laiton est très étendue, la coulée faite de roulement et de bague, le domestique est maintenant principalement fait de laiton à haute résistance pour les roulements sans huile à lubrification solide matricielle (ci-après dénommés roulements à embellissement solide), est d'utiliser le laiton Gao Ligao résistance comme matrice, et incorporé des charges polymères cylindriques disposées radialement et ordonnées pour les matériaux de friction (comme pour le graphite, 2 - molybdène, éthylène, huile et autres lubrifiants), sa supériorité réside dans le fait qu'il est fait d'alliage de cuivre et de matériau antifriction non métallique a les avantages complémentaires respectifs, non seulement a la capacité de charge élevée, et la percée - la ligne sur la lubrification à la graisse du palier à film d'huile, atteindre une lubrification sans huile, la lubrification solide intégrée est facile à former un film de lubrification, ce qui joue un grand rôle dans l'amélioration de la friction et de la performance d'usure, et est stable, fiable et rentable. Par rapport au palier composite sans huile, il présente les avantages d'une bonne usinabilité, d'une haute précision, d'une forte capacité de charge et d'une bonne résistance à l'usure. Le guide autolubrifiant peut être utilisé dans de nombreux domaines tels que les joints de machines d'ingénierie, tels que les excavatrices, les racleurs miniers, la foreuse rotative, le camion pompe à béton, la perforatrice, le palan, les grues portuaires, etc., et les machines métallurgiques, les machines de fonderie, les machines hydrauliques, les machines de transport, le laminoir, la machine de soufflage de bouteilles, la machine de soufflage de film, la machine de moulage par injection à serrage croisé différentiel, le mécanisme des pneus, la poutre d'équilibre de la remorque, l'interrupteur à vide, etc.
Domaines d'application :
1. Roulements spéciaux pour engins de chantier
2. Roulements spéciaux pour machines de moulage par injection
3. Roulements spéciaux pour moules
4. Automobile : compresseur de climatisation, pompe à carburant, boîte de vitesses, amortisseur, moteur de démarrage, etc.
5. Composants hydrauliques : pompe à engrenages, pompe à piston, pompe à palettes, compresseur, vérin d'huile, etc.
6. Logistique et machines portuaires : machines logistiques extérieures telles que camion de manutention, gerbeur, camion à plate-forme élévatrice et machines portuaires
7. Machines d'estampage, de forgeage et de pressage
8. Machines agricoles : moissonneuse-batteuse, semoir, presse à balles, broyeur, tracteur et autre cylindre, système de suspension, pièces de joint et autres pièces qui ne peuvent pas être ravitaillées ou difficiles à former un film d'huile
9. Équipement de bureau : télécopieur, photocopieur, déchiqueteuse, scanner, imprimante et autres pièces de joint et de mouvement alternatif
10. Machines alimentaires
11. Installations énergétiques : énergies nouvelles respectueuses de l'environnement telles que la production d'énergie éolienne, la production d'énergie solaire, la production d'énergie hydraulique et autres utilisations pratiques
12. Équipement de fitness et de divertissement
| Modèle/marque correspondante | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| JDB-2 | JDB-22 | JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | acier+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | acier+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | acier+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| composition chimique | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| densité(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| dureté (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Résistance à la traction (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| allongement (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Coefficient de dilatation linéaire | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| L'utilisation de la température(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Charge dynamique maximale(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Vitesse linéaire maximale(m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Valeur PV maximale de lubrification (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Quantité de déformation permanente par compression (300N/mm²) |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
