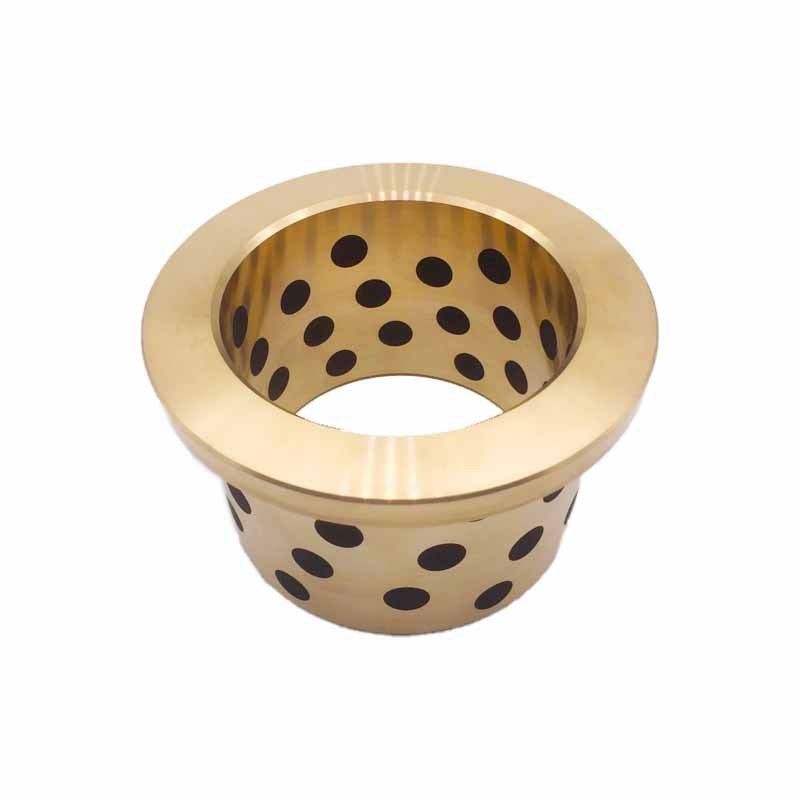

Le roulement lisse à brides en bronze fritté avec autolubrification est un composant spécialisé conçu pour fournir un fonctionnement fluide et fiable dans les applications nécessitant une résistance élevée à l'usure et un faible frottement.Le matériau fritté en bronze offre une excellente résistance et durabilité, tandis que les propriétés autolubrifiantes éliminent le besoin de lubrification externe.

La conception à bride de ce roulement permet une installation facile et un montage sécurisé dans diverses applications.La couche coulissante en bronze fritté offre une surface lisse pour le glissement, réduisant ainsi la friction et l'usure entre les pièces mobiles.Les propriétés autolubrifiantes sont obtenues grâce à l'utilisation d'additifs ou de revêtements spéciaux qui libèrent des lubrifiants pendant le fonctionnement, garantissant ainsi une lubrification continue et fiable.

Ce type de roulement est couramment utilisé dans les machines, les équipements et autres applications industrielles où la précision et la durabilité sont cruciales.La combinaison du frittage du bronze et de l'autolubrification fait de ce roulement un choix idéal pour les applications à grande vitesse et à forte charge.

Roulement coulissantAvec bride en bronze fritté avec autolubrification

Douille de guidage,gleitlagerbuchsenest un matériau de roulement autolubrifiant composé d'un bronze de haute qualité avec des poches remplies de lubrifiant solide et une fine pellicule de lubrifiant solide sur la surface du roulement pour faciliter le processus de rodage.

coussinets - sans entretien

paliers lisses autolubrifiants avec broches de lubrification sèches

Palier lisse à bride en bronze fritté avec autolubrification

Une bague frittée autolubrifiante en Bronze / Graphite

Propriétés matérielles

Tolérances

Nous pouvons fabriquer toutes sortes de roulements en bronze sans huile sur la base de la norme MISUMI.
Bagues de guidage Bague de guidage cylindrique, bague de guidage à bride et plaque coulissante
Douille Misumi (JDB-10)
Roulement en bronze Rg7 avec graphite

Douilles de guidage
Douille de guidage d'éjecteur sans huile (série JDB)
Matériel: RG7 + graphite

Matériau : CuZn25Al5 ou HT250

Douille de guidage sans huile GBF
Douille de guidage sans huile GBW
Roulement de guidage à bride HGBF

Ces bagues sans huile sont des roulements autolubrifiants composés de bases en alliage de laiton haute résistance fabriquées avec une technologie de moulage avancée et des lubrifiants solides intégrés.Ils peuvent être associés à différents types de lubrifiants solides selon les conditions d'utilisation.

Bague sans huile en alliage de cuivre standard Bague en cuivre graphite MPBZ Bague en cuivre autolubrifiante Bague en cuivre résistante à la corrosion

Bague en bronze branchée au graphite sans huile autolubrifiante, prix d'usine, contactez-nous !

Divers produits de bagues sans huile standard sont disponibles.

Spécifiez le numéro de pièce par ID et longueur requis.(par exemple) l'ID est de 50 mm et la longueur est de 30 mm.

Bagues sans huile intégrées à bride

La bride a intégré les bagues sans huile/joints exempts d'huile d'alliage de cuivre

Bagues en bronze fritté à bride imprégnées d'huile

Bronze avec graphite

Ces composants sont fabriqués en bronze d'aluminium massif et sont disponibles avec ou sans graphite autolubrifiant.

• Entretien sans besoin de lubrification.Démontre de hautes performances dansopérations à charge élevée et à faible vitesse.
• Démontre une résistance à l'usure supérieure dans les applications où le film d'huile est rarement produit, telles que les démarrages et arrêts alternatifs, oscillants, fréquents, etc.
• Résistance supérieure aux produits chimiques et à la corrosion.
• Les produits standards sont disponibles en différentes tailles.

Roulements simples et autolubrifiants (matériau de la bague : laiton imprégné de graphite)

• Sans entretien(autolubrifiant)

• Pourlourde chargeapplications
• Tolérance aux températures extrêmes
• Longue durée de vie

Bronze coulé avec bouchons à lubrifiant solide - Métrique

Matériel:

Matériel standard :CuZn25A16Fe3Mn3 + Graphite

Caractéristiques de la bague en bronze branchée par graphite

• Sans précédentcharge élevée, vitesse faibleperformance.Fonctionne bien même sans lubrification,
• Excellente résistance à l'usuredans les endroits où il est difficile de former un film d'huile en raison de mouvements de va-et-vient, de mouvements oscillants et de processus souvent intermittents
• Résistance remarquable à la corrosion et aux attaques chimiques
• Sans entretienet permet d'économiser des coûts d'exploitation.

Disponibilité

Formes de bagues sans huile disponibles dans des dimensions standard

• Bagues sans huile droites
• Bagues sans huile à bride
• Bagues de rondelle de butée

Roulements métriques autolubrifiants et coussinets impériaux sans huile fabriqués sur commande : formes de coussinets standards dans des dimensions spéciales, demi-bagues, formes spéciales obtenues par emboutissage ou emboutissage profond, conceptions de bagues personnalisées

Application de bague en bronze branchée par graphite

La bague sans huile est largement utilisée dans les machines de coulée successive, les machines de montagne minérale, l'expédition, les turbines à vapeur, etc.

Bague sans huile en bronze graphite à bride

Bagues sans huile en bronze branchées par graphite solide

La base du roulement à lubrification solide doit être déterminée en fonction des conditions de fonctionnement du roulement lui-même.Les matériaux les plus couramment utilisés sonthaute résistancelaiton, bronze étain, pièces moulées, etc. Il existe deux principaux types de matériaux lubrifiants solides intégrés, l'un est le plomb noir naturel, le graphite artificiel est synthétisé avec du MoS2 et l'autre est synthétisé avec du .Selon les conditions de travail du roulement, grâce à la combinaison de différents substrats métalliques et de lubrifiants solides intégrés, il peut garantir que le produit peut résister à diverses températures, charges, mouvements et fluides.Besoins particuliers dans les conditions, tout en assurant un travail stable et fiable.

Bagues en bronze branchées en graphite solide JDB

Les bagues en bronze branchées au graphite solide JDB sont largement utilisées dans les roulettes continues métallurgiques, les supports de train, les équipements roulants, les machines minières, les navires, les turbines à vapeur et d'autres occasions à haute température, à charge élevée, à faible vitesse et à charge lourde ;à faible charge, haute température, vitesse moyenne et autres occasions, telles que portes de cheminées, chemins de roulement de four, machines en caoutchouc, machines pour l'industrie légère, industrie des machines-outils ;sa face d'extrémité peut être soudée et installée avec le corps de base, elle convient donc aux machines métallurgiques, aux machines de construction, aux machines de transport de pétrole et à d'autres domaines qui ne peuvent pas être ravitaillés ;dans les machines de levage, les pièces de support sont particulièrement adaptées, telles que le support de palan, le support de grue et le support de pelle.

Caractéristiques d'application de la bague sans huile :

Il est particulièrement adapté au mouvement de rotation souscharge lourde et faible vitesse,mouvement de bascule et pièces qui ne sont pas faciles à former une lubrification fluide sous charge ;il peut être utilisé pendant une longue période dans des conditions de lubrification limites sans ravitaillement en carburant, et le ravitaillement en carburant dans le processus peut rendre l'utilisation du roulement la durée de vie peut être plus prolongée ;la couche de plastique sur la surface peut laisser une certaine marge pendant la formation et le traitement du manchon d'arbre, et peut être traitée seule après avoir été pressée dans l'ouverture pour obtenir une meilleure taille d'assemblage.

À l'heure actuelle, il est principalement utilisé dans les machines métallurgiques, les machines minières, les machines de conservation de l'eau, les châssis automobiles, les machines de construction, les machines agricoles, les machines à rouler l'acier, etc.

1. Le mélange de polyoxyméthylène modifié(POM)et le plomb est de 0,3 à 0,5 mm, ce qui présente une résistance à l'usure élevée et un faible coefficient de frottement même en cas de pénurie instantanée d'huile.Il y a des fosses de stockage d'huile régulièrement disposées avec des angles en spirale sur la surface d'appui, qui doivent être recouvertes de graisse lubrifiante lors du montage.

2. La couche de poudre de cuivre est de 0,2 à 0,3 mm, ce quibonne capacité de charge et résistance à l'usure, et une bonne conductivité thermique peut transférer la chaleur générée pendant le fonctionnement du roulement dans le temps.Le matériau composite peut pénétrer dans l'espace de la boule de poudre de cuivre pour améliorer la force de liaison.

3. Acier à faible teneur en carbone 0,4 ~ 2,2 mm, améliore la capacité portante et l'effet de transfert de chaleur.

4. Couche de placage de cuivre/étain, couche de placage de cuivre 0,008 mm, couche de placage d'étain 0,005 mm, de sorte que le roulement ait une bonne résistance à la corrosion.

Modèle de taille de bagues Oilless en bronze de bride

Tableau des tailles des bagues en bronze à bride Oilless 500SP
