| Nom De Marque: | VIIPLUS |
| Numéro De Modèle: | Remplacement des boîtiers de brides |
| Nombre De Pièces: | Négociable |
| Prix: | négociable |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 5000000 morceaux/morceaux une semaine |

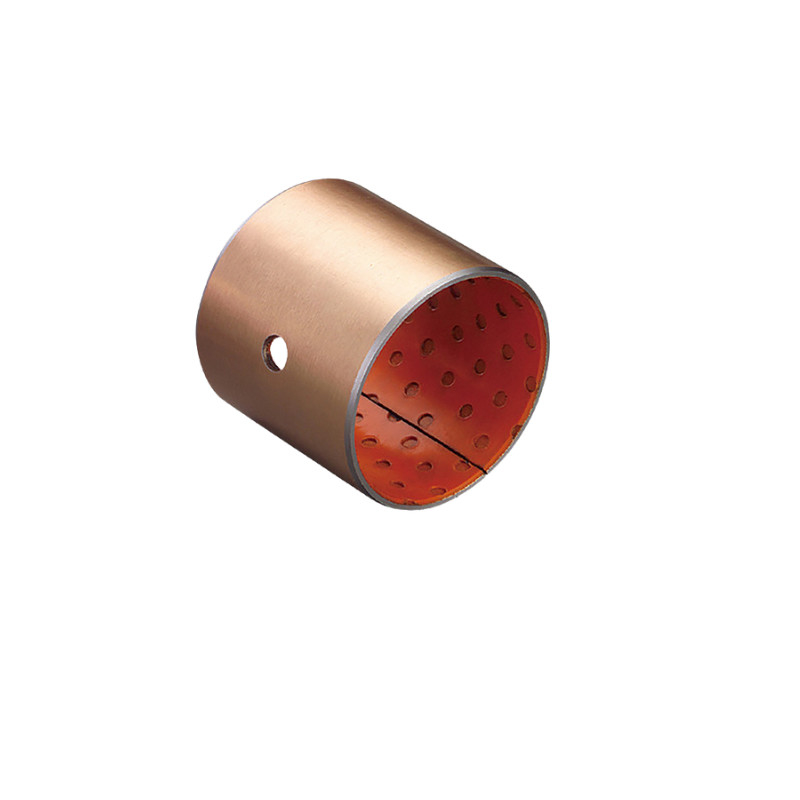

La bague rouge, identifiée par la référence 0040-3024, est un composant de précision conçu pour des applications haute performance. , également connu sous le nom de polytétrafluoroéthylène, est un fluoropolymère synthétique qui présente une excellente résistance aux produits chimiques, à la chaleur et à l'usure.
La coloration rouge de cette bague fournit non seulement un identifiant visuel, mais indique également une formulation ou un traitement spécifique du matériau qui peut améliorer ses caractéristiques de performance. La désignation fait probablement référence à une série ou une qualité spécifique de bagues au sein d'une gamme de produits plus large.
La conception et les propriétés des matériaux de la bague la rendent adaptée à une large gamme d'applications industrielles, y compris celles qui nécessitent une résistance aux températures extrêmes, aux produits chimiques et aux conditions abrasives. Sa surface lisse et ses caractéristiques de faible frottement contribuent à réduire l'usure et la consommation d'énergie, ce qui en fait un choix efficace pour les systèmes mécaniques.
Avec une référence de 0040-3024, cette bague peut être facilement identifiée et commandée auprès des fournisseurs ou des fabricants. Ses dimensions et tolérances précises garantissent un ajustement sûr et fiable au sein de l'assemblage mécanique prévu.
Dans l'ensemble, la bague rouge (référence 0040-3024) est un composant de haute qualité qui offre des performances et une durabilité supérieures dans divers environnements industriels.
Paliers antifriction métal-polymère
Palier lisse
Les paliers lisses sont des paliers qui fonctionnent en frottement de glissement.
Le palier lisse fonctionne de manière stable, fiable et silencieuse.
Dans des conditions de lubrification liquide, la surface de glissement peut être séparée par de l'huile lubrifiante sans contact direct, et la perte de frottement et l'usure de la surface peuvent être considérablement réduites. Le film d'huile a également une certaine capacité d'absorption des vibrations.
Type (bague de glissement revêtue) Acier + bronze poreux fritté +
Sans plomb bride les bagues ont des surfaces de glissement et des corps en acier étamé, ce qui en fait un substitut efficace pour les endroits qui ne peuvent pas ou ne doivent pas être lubrifiés. Sélectionnez ce type pour les faibles vitesses, les charges élevées applications, ou les applications à faible vitesse et à charge élevée. Ce manchon convient aux applications où le frottement et la chaleur doivent être évités. Le manchon peut également être utilisé, par exemple, dans l'huile ou l'eau, et présente une une bonne résistance à la corrosion. De plus, le modèle peut résister à des températures très élevées et très basses et a un faible coefficient de frottement. Par exemple, dans les équipements de fitness.
|
● Matériau composite métal-polymère |
|||||||||||||||||||||||||||||||||||||||||||
| ■ Caractéristiques | |||||||||||||||||||||||||||||||||||||||||||
| ■ Propriétés physiques et mécaniques | |||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||
| ■ Gamme d'utilisation | |||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||
| ■ Application possible | |||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||
CDIN 1494 Bague de manchon à bride, Bague de taille de bride, Approuvé ROHS
Surface de glissement en cadre d'acier étamé
Particulièrement adapté aux endroits où la lubrification n'est pas possible ou souhaitable.
palier à bride Convient pour fonctionnement à sec avec un faible coefficient de frottement, un faible taux d'usure, de bonnes caractéristiques de glissement, le film de transfert créé protégera la surface métallique d'accouplement. Convient aux mouvements rotatifs et oscillants, haute résistance chimique, faible absorption d'eau et gonflement réduit. Fonctionne également bien avec la lubrification.
| / Fibre + Bronze + Acier + Placage de cuivre / étamage |
| Ce matériau répond aux critères exigeants pour une longue durée de vie et des performances sans problème avec ou sans lubrification. |
| Automobile: tracteurs, moissonneuses-batteuses, pulvérisateurs, engins de terrassement, niveleuses et autres machines de construction, machines automobiles, utilisations spécifiques dans les vérins de direction assistée, les rondelles de butée de direction, les freins à disque, les étriers et les pistons, les amortisseurs, la tringlerie du régulateur, le moteur d'essuie-glace, les ensembles d'engrenages inclinables... |
| Machines de bureau: photocopieuses, machines à écrire, trieurs de courrier, systèmes de compteurs postaux, imprimantes de terminaux informatiques et équipements périphériques, dispositifs d'impression automatiques, machines de traitement du courrier... |
| Hydraulique et vannes: pompes, y compris les engrenages, les rotatives, l'eau, les pistons axiaux et autres types, les vannes à bille, papillon, à clapet, à vapeur et autres vannes et tourillons de vannes... |
| Appareils électroménagers: magnétophones, réfrigérateurs, climatiseurs, nettoyants, polisseuses, machines à coudre, fours, lave-vaisselle, machines à laver le linge... Et manutention, moteur marin, emballage, équipement textile, outils...etc. |
1. /Fibre épaisseur du mélange 0,01~0,03 mm, fournit un excellent film de transfert initial, qui recouvre efficacement les surfaces d'accouplement de l'ensemble de palier, formant un film lubrifiant solide de type oxyde.
2. Épaisseur de la poudre de bronze fritté 0,20-0,35 mm, fournit une conductivité thermique maximale loin de la surface du palier, sert également de réservoir pour le mélange -Fibre.
3. Acier à faible teneur en carbone, donne une capacité de charge exceptionnellement élevée, une excellente dissipation de la chaleur.
4. Cuivre/Étain épaisseur du placage 0,002 mm, fournit une bonne résistance à la corrosion.
|
GÉNÉRAL |
|
Unité |
Valeur |
|
Charge maximale, p |
Statique Dynamique |
N/mm2 N/mm2 |
250 140 |
|
Température de fonctionnement |
Min Max |
°C °C |
- 200 280 |
|
Coefficient de dilatation thermique linéaire |
Parallèle à la surface |
10-6/K |
11 |
|
Normal à la surface |
10-6/K |
30 |
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 1.0 | |
| Coefficient de frottement | 0.04 - 0.25 * |
|
|
|||
| Vitesse de glissement maximale, U | m/s | 5.0 | |
| Facteur pU maximal | N/mm2 x m/s | 10.0 | |
| Coefficient de frottement | 0.02 - 0.08 |
|
|
|||
| Rugosité de surface de l'arbre, Ra |
Sec Lubrifié |
µm µm |
0.3 - 0.5 ≤ 0.05 - 0.4 * |
| Dureté de surface de l'arbre | Non durci acceptable, durée de vie du palier améliorée > 200HB | ||
| Sec | Bon |
| Lubrifié à l'huile | Très bon |
| Lubrifié à la graisse | Bon |
| Lubrifié à l'eau | Correct |
| Lubrifié avec un fluide de procédé | Bon |
