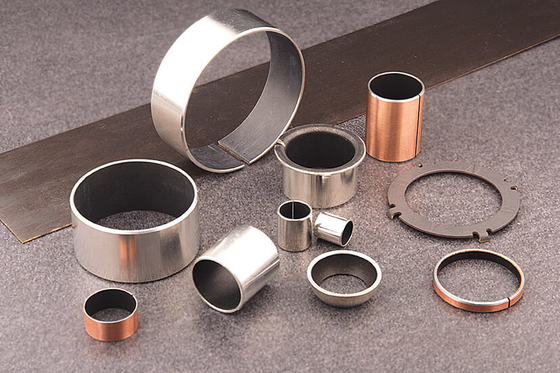

La combinaison de tôle d'acier inoxydable, de revêtement en bronze et de bandes de (Polytétrafluoroéthylène) crée un matériau unique aux propriétés exceptionnelles. Ce matériau est disponible en épaisseurs de 1,5 mm et 2,0 mm, offrant une polyvalence pour diverses applications.

La tôle d'acier inoxydable sert de matériau de base, offrant une résistance supérieure à la corrosion, une durabilité et une résistance. Le revêtement en bronze ajoute une touche décorative tout en offrant une protection supplémentaire contre la corrosion et l'usure. Le revêtement en bronze peut être appliqué par diverses techniques, telles que l'électroplacage ou le revêtement en poudre, pour assurer une finition uniforme et durable.

Les bandes sont incorporées dans le matériau pour assurer la lubrification et la résistance à l'usure. est connu pour son faible coefficient de frottement et sa capacité à résister aux températures et aux produits chimiques élevés. Les bandes peuvent être intégrées ou collées à la tôle d'acier inoxydable avec le revêtement en bronze, créant ainsi un matériau composite aux caractéristiques de performance améliorées.

Les épaisseurs de 1,5 mm et 2,0 mm de ce matériau offrent une flexibilité pour différentes applications. L'option plus fine de 1,5 mm peut convenir aux applications moins exigeantes, tandis que la version plus épaisse de 2,0 mm peut supporter des charges plus lourdes et des conditions plus exigeantes.

La combinaison d'acier inoxydable, de revêtement en bronze et de bandes crée un matériau qui est non seulement visuellement attrayant, mais aussi fonctionnellement supérieur. Il convient aux applications dans diverses industries, notamment l'automobile, l'aérospatiale, le médical et les machines industrielles. La résistance à la corrosion, la lubrification et la résistance à l'usure de ce matériau en font un choix fiable pour les environnements exigeants.

Votre guichet unique pour les bagues en acier inoxydable 304 de qualité supérieure. Sans huile et autolubrifiant - Bagues/roulements en bronze, bagues de taille standard et personnalisée fabriquées pour vous. Sans entretien, ce qui réduit vos coûts.

Dimension de la tôle d'acier inoxydable 304

1. SS304+Bronze+ Bandes Longueur 1000mm*largeur 200mm*Épaisseur 1.5mm

1. SS304+Bronze+ Bandes Longueur 1000mm*largeur 200mm*Épaisseur 2mm

Bandes de tôle d'acier inoxydablerésistantes à l'huile, aux acides, aux alcalis et à l'eau de mer. De plus, il n'y a pas de plomb dans le PTEE couche de surface, et convient donc particulièrement aux bagues des machines alimentaires, des débitmètres alcalins, des éléments de mouvement de pompes dans les machines pharmaceutiques, les machines d'impression, les machines de génie chimique et autres industries maritimes. Il s'agit d'une bague composite à trois couches, le matériau de base étant une plaque de bronze et un film de PTEE résistant à la chaleur et rempli de poudre, calandré sur l'intercalaire sphérique en bronze fritté.

Applications des bagues en acier inoxydable 304

Les bagues conviennent aux vannes chimiques, aux pompes chimiques, aux débitmètres, à l'industrie alimentaire, à l'industrie pharmaceutique dans l'environnement corrosif. Transmission, mouvements rotatifs et oscillants. Guide de tige pour vérins pneumatiques et hydrauliques. Pattes de fixation des vérins pneumatiques et hydrauliques. Systèmes de convoyeurs, machines textiles, automobiles.

Disponibilité

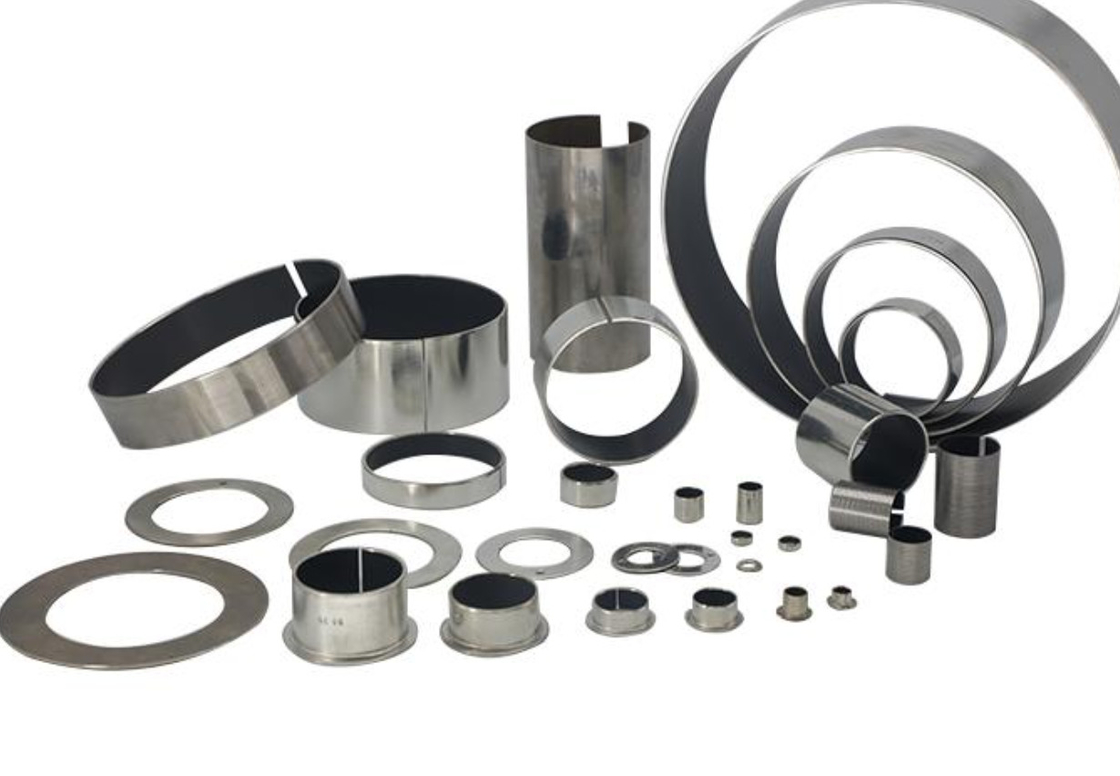

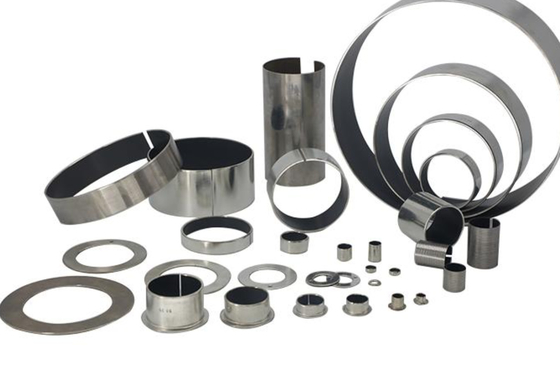

• Des bagues cylindriques standard, des bagues à bride, des rondelles de butée et des bandes sont disponibles
• Des conceptions spéciales sont produites à bref délai
• Un type sans plomb est également disponible

Pourquoi les bagues en acier inoxydable sont-elles résistantes à la corrosion ? – Bagues industrielles en acier 304 contre bagues en acier inoxydable 316

Faible frottement et résistance élevée à l'usure sans lubrification.

Le roulement en acier inoxydable utilise le tissu de fibres ou de fibres et le revêtement en fibre d'aramide sur des supports métalliques, le tissu a une très grande capacité de charge et une grande précision, une bonne marche à faible vitesse et un frottement élevé, des performances supérieures, largement utilisé dans les équipements lourds comme les machines de construction, les machines agricoles.

Image métallographique

Remarque : les produits de la figure peuvent également choisir différents matériaux de matrice en fonction des différentes conditions de travail, tels qu'un substrat en bronze (VSB-1b), un substrat en acier inoxydable (VSB-1s) et des produits de formule sans plomb (VSB-1w)

Données techniques

Bague de manchon de support en acier inoxydable

Roulement lisse composite enveloppé Acier inoxydable 316 / tissu de fibres

Roulements en acier inoxydable 316 + Tissu acier inoxydable sans lubrification à l'huile

Viiplus est une production professionnelle de fabricants de bagues en acier inoxydable. Les roulements et les arbres en acier inoxydable sont sans entretien.

Bagues en acier inoxydable qui peuvent résister à l'humidité et à un certain nombre de corrosions causées par d'autres milieux. Nous produisons des roulements en acier inoxydable 304&316. Caractéristiques de haute résistance, de résistance à l'usure, de résistance à la corrosion, etc. Support en acier inoxydable fritté avec de la poudre de bronze recouvert de tissu de fibres Convient pour fonctionnement à sec, faible coefficient de frottement, usure réduite.

Bagues industrielles en acier 304 contre bagues en acier inoxydable 316

304 et 316 en acier inoxydable le matériau du roulement en acier est différent : résistance à la corrosion : roulement en acier inoxydable 316 Mo, puis roulement en acier inoxydable 304 dans l'environnement à haute température, la résistance à la corrosion est meilleure, donc dans l'environnement à haute température, les ingénieurs choisiront généralement des pièces en matériau 316. 316 a principalement réduit la teneur en Cr, augmenté la teneur en Ni et augmenté Mo2%~3%. Par conséquent, sa résistance à la corrosion est plus forte que 304, s convient à une utilisation dans l'industrie chimique, l'eau de mer et d'autres environnements

Applications typiques

Ce matériau répond aux critères exigeants d'une longue durée de vie et de performances sans problème avec ou sans lubrification.

• Automobile: tracteurs, moissonneuses-batteuses, pulvérisateurs, engins de terrassement, niveleuses et autres machines de construction, machines automobiles, utilisations spécifiques dans les vérins de direction assistée, les rondelles de butée de direction, les freins à disque, les étriers et les pistons, les amortisseurs, la tringlerie du régulateur, le moteur d'essuie-glace, les ensembles d'engrenages inclinables...

• Machines de bureau: photocopieuses, machines à écrire, trieurs de courrier, systèmes de compteurs postaux, imprimantes de terminaux informatiques et équipements périphériques, dispositifs d'impression automatiques, machines de traitement du courrier...

• Hydraulique et vannes: pompes, y compris à engrenages, rotatives, à eau, à pistons axiaux et autres types, à bille, papillon, à soupape et autres vannes et tourillons de vannes...

• Appareils électroménagers: magnétophones, réfrigérateurs, climatiseurs, nettoyants, polisseuses, machines à coudre, fours, lave-vaisselle, machines à laver... Et manutention, moteur marin, emballage, équipement textile, outils...etc.

Qu'est-ce qu'un palier composite ?

Les paliers lisses composites sont principalement utilisés pour les montages de paliers où de lourdes charges doivent être supportées et où les mouvements rotatifs ou oscillants sont relativement lents.

Où utiliser un palier composite ?

En raison de leurs bonnes propriétés de glissement et de leur conception compacte, ces paliers lisses sont particulièrement adaptés aux montages de paliers où :
Le fonctionnement sans entretien est une condition préalable
Il existe un risque de manque de lubrifiant. Les lubrifiants ne peuvent pas être utilisés ou sont interdits. L'espace est limité.

Pourquoi choisir un palier composite ?

Fonctionnement sans entretien

Aucune lubrification requise (composite)

Lubrification initiale requise (composite POM)

Épaisseur de paroi minimale, exigences d'espace minimales

Hébergement de charges lourdes

Large plage de températures

Bonnes propriétés de glissement

Pratiquement pas de stick-slip

Haute résistance à l'usure

Moins sensible au chargement des bords (composite POM)

Aucun usinage requis.

Quelles tailles de roulements pouvons-nous vous proposer ?

La gamme standard de paliers lisses composites est très complète et couvre presque toutes les tailles standard. Cette gamme comprend des bagues droites et à bride, des rondelles de butée et des bandes.

Paliers lisses :

DI = diamètre intérieur DO = Diamètre extérieur

Solutions de paliers lisses VIIPLUS pour vos applications

Technische Daten

• Roulement lisse composite enveloppé

• Acier au carbone / tissu de fibres

• Sans entretien

• Disponible sur demande

Propriétés

• Excellent comportement de glissement et d'usure, en particulier en cas de mouvement rotatif et oscillant, bonne absorption des chocs, très grande capacité de charge, pas d'absorption d'eau

Matériaux

• Matériau de support bagues en acier au carbone

• Bague en tissu de fibres de couche de glissement

• Matériau de support : acier inoxydable et bronze sur demande

Propriétés des matériaux

• Capacité de charge spécifique statique≤ 350 [N/mm2]

• Capacité de charge spécifique dynamique≤ 180 [N/mm2]

• Vitesse de glissement< 0,5 [m/s] 1 [m/s] lubrifié

• Valeur de frottement ***0,03 [µ] à 0,20 [µ]

• Contrainte de température – 50 [°C] à + 250 [°C]

• Max. Valeur PV1,8 [N/mm² x m/s]

Conseils de montage

• L'application d'un mandrin d'ajustement forcé adéquat est conseillée

Conseils de montage

• Logement ØH7

• Intérieur de la bague -Ø après montageH9

• Tolérance de l'arbref7 à h8

Entretien

• est un palier lisse sec avec un revêtement en tissu de fibres collées ? La lubrification n'est donc pas nécessaire et n'est pas autorisée.

Domaine d'application

• Construction de machines et de grues, ingénierie d'appareils, machines agricoles, raccords, pompes à eau, industrie chimique

LÉGENDE :

Ce type de palier lisse et les dimensions spéciales ne sont disponibles que sur demande

Entrez en contact ...Envoyez-nous une demande en ligne.Vous pouvez utiliser notre « Formulaire de demande » pour nous contacter. Un membre de notre équipe commerciale vous contactera immédiatement. solutions pragmatiques – produits de haute qualité – service premium – prix justes

Mots clés : roulements en acier inoxydable 316 + tissu fabriqués en Chine, fabricants, fournisseurs, usine, acheter une bague de vanne papillon, une bague en poudre de bronze d'acier, une bague d'unités robustes, un acier inoxydable

roulement USA, brocoli en acier inoxydable
