| Nom De Marque: | VIIPLUS |
| Numéro De Modèle: | Incidences en bronze de graphite |
| Nombre De Pièces: | Négociable |
| Prix: | négociable |
| Conditions De Paiement: | T/T, Western Union |
| Capacité à Fournir: | les roulements en graphite, Chine, fabricants, fournisseurs, usine, vente en gros, roulement de jour |

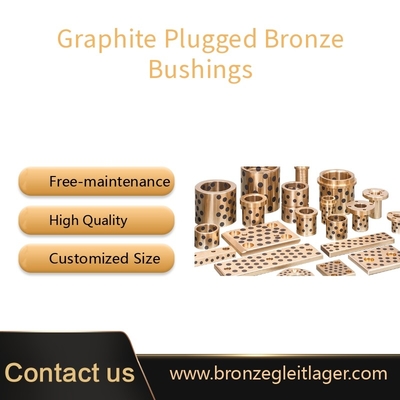

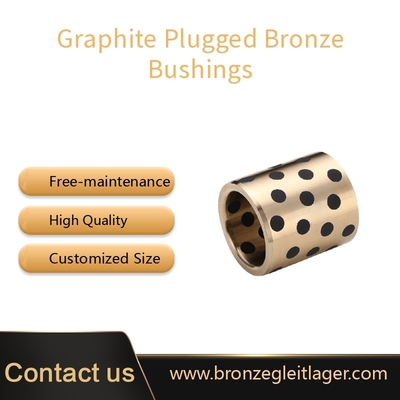

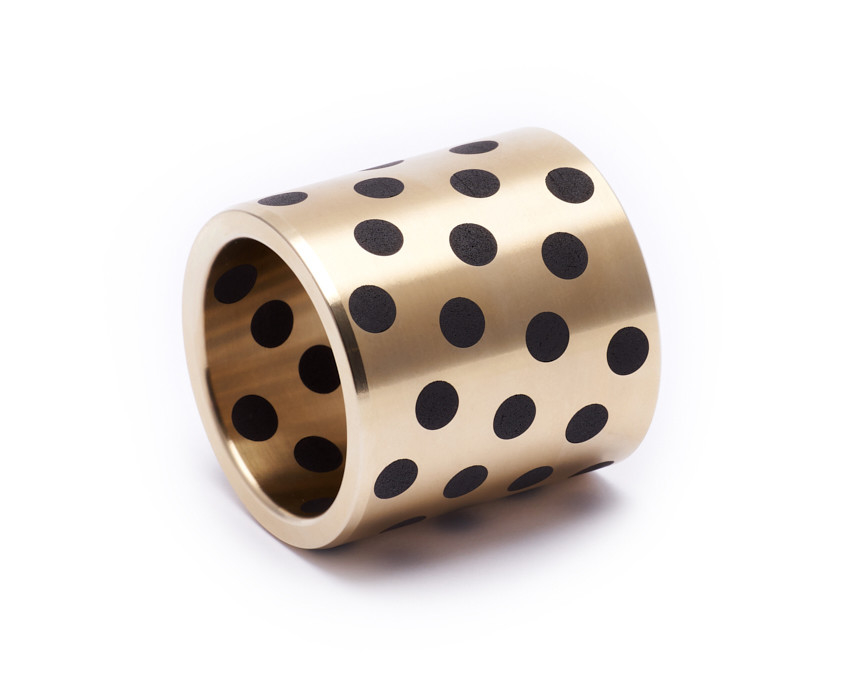

Si vous recherchez des bagues en bronze à bouchons de graphite de haute qualité, nous avons la solution parfaite pour vous. Nos bagues en bronze à bouchons de graphite sont conçues pour offrir une résistance à l'usure et une durabilité supérieures, assurant un fonctionnement fluide et fiable de votre machinerie.
La combinaison unique de graphite et de bronze dans nos bagues offre une lubrification exceptionnelle et réduit la friction, ce qui entraîne une baisse des coûts de maintenance et une efficacité accrue. Les bouchons de graphite aident également à disperser la chaleur, empêchant une usure excessive et prolongeant la durée de vie des bagues.
Que vous ayez besoin de bagues pour des applications industrielles lourdes ou des machines de précision, nous avons une large gamme de tailles et de spécifications pour répondre à vos besoins. Notre équipe d'experts se consacre à fournir un service client exceptionnel et à vous assurer de recevoir le meilleur produit possible pour vos besoins.
Alors n'attendez pas ! Commandez vos bagues en bronze à bouchons de graphite dès aujourd'hui et constatez la différence en termes de performance et de fiabilité. Contactez-nous pour plus d'informations et pour passer votre commande.
Bagues en bronze à bouchons de graphite | Commandez dès aujourd'hui
Bague sans huile en bronze à haute résistance | Réduit les coûts et augmente la capacité de lubrification
Technologie de bagues sans huile pour moteurs électriques | Taille, poids et performance critiques
Bagues autolubrifiantes | Applications à forte charge et à haute température
Bague en bronze à lubrifiants solides | Composés haute densité, résistance aux hautes températures
Par exemple, les bagues en bronze à bouchons de graphite pour les moteurs électriques, la technologie des bagues sans huile offre des avantages significatifs au-delà des moteurs et générateurs électriques actuels.
Bagues à bouchons de graphite sont une gamme complète de bagues autolubrifiantes qui excellent chaque fois que la lubrification standard est impraticable, y compris les applications à forte charge et à haute température. Elles sont fabriquées à partir d'une variété d'alliages de bronze, notamment le bronze d'aluminium C95400, le bronze à coussinets C93200 et le bronze au manganèse C86300.
Nos lubrifiants solides sont des composés haute densité de graphite, et de métaux. Les lubrifiants sont orientés dans le sens du mouvement. La direction doit être spécifiée lors de la commande. Application pour des températures allant jusqu'à 350°C, NON pour l'eau et la vapeur. Utilisation pour des températures allant jusqu'à 80°C. Conçu pour une utilisation dans l'eau et l'humidité. Très faible coefficient de frottement
Ont des performances incomparables sous une charge élevée, un fonctionnement à basse vitesse. De plus, fonctionnent bien sans lubrification,
* Excellente résistance à l'usure dans les endroits où un film d'huile est difficile à former en raison de mouvements alternatifs, oscillants et d'opérations fréquemment intermittentes
* Résistance remarquable à la corrosion et aux attaques chimiques
* Sans entretien et économisent les coûts d'exploitation.
| Structure | CuZn25Al6Mn4 Bronze avec inserts de lubrifiant solide en graphite (des spécifications alternatives sont disponibles sur demande) |
||
| PV (N/mm² x m/s) | 3,3 max | Charge statique (N/mm²) | 100 max |
| Vitesse de glissement (m/s) | 0,3 max | Température de fonctionnement (°C) | Jusqu'à 300 (spécifications alternatives jusqu'à 400) |
| Coefficient de dilatation thermique | 19 x 10-5/°C | Coefficient de frottement | 0,16 |
| Dureté (HB) | 210 min | Résistance à la traction (N/mm²) | 750 min |
| Allongement (%) | 12 min | Densité (g/cm³) | 8 |

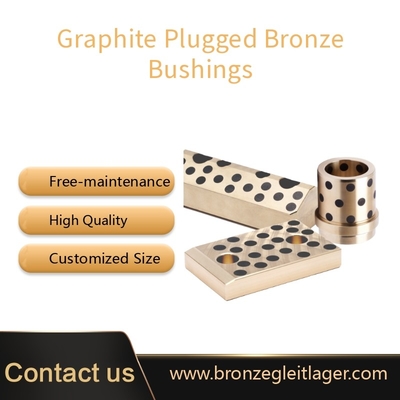

* Les bagues en bronze cylindriques, les bagues sans huile à bride, les rondelles de butée et les plaques de glissement sont une fabrication standard.
* Des paliers et des matériaux métalliques solides spécialement conçus peuvent être fabriqués selon votre conception.
* D'autres matériaux peuvent être fabriqués en fonction de vos besoins.
DIMENSIONS STANDARD POUR LES RAINURES DE LUBRIFICATION
| ID du palier | R (rainure) (mm) | r (chanfrein) (mm) | H (profondeur de la rainure) (mm) | Nombre de rainures |
| 30 ou moins | 1,5 | 1,5 | 1,2 | 1 à 2 |
| 30 à 50 | 1,6 | 1,6 | 1,3 | 1 à 3 |
| 50 à 80 | 1,7 | 1,7 | 1,4 | 1 à 4 |
| 80 à 120 | 1,8 | 1,8 | 1,5 | 1 à 5 |
| 120 à 180 | 1,9 | 1,9 | 1,6 | 1 à 6 |
| 180 à 250 | 5,0 | 5,0 | 6,0 | 5 |
| 250 à 315 | 6,0 | 5,1 | 6,1 | 6 |
| 315 à 400 | 7,0 | 5,2 | 6,2 | 7 |
| 400 à 500 | 8,0 | 5,3 | 6,3 | 8 |
Palier de glissement en bronze massif avec inserts de lubrifiant solide • Sans entretien
| N° d'alliage DIN | N° d'alliage ASTM | N° d'alliage scandinave | N° d'alliage britannique | Limite d'élasticité | Résistance à la traction | Allongement | Dureté |
| N/mm2 | N/mm2 | % | HB | ||||
| CuSn7ZnPb (RG7) | C93200 | JM1 | 1400 LG 2 | 130 | 270 | 13 | 75 |
| CuSn10 | C90700 | JM2 | 1400 PB1 | 140 | 290 | 13 | 80 |
| CuSn12 | C90800 | JM3 | 1400 PB2 | 150 | 280 | 5 | 95 |
| CuPb15Sn | C93800 | JM4 | 1400, LB1 | 100 | 210 | 7 | 65 |
| CuPb10Sn | C93700 | JM5 | 1400, LB2 | 100 | 220 | 8 | 70 |
| CuAl10Ni | C95500 | JM7 | 1400 AB2 | 300 | 680 | 13 | 160 |
| CuSn10 (RG10) | SAE 62 | JM12 | 1400 G1-C (BC3) | 140 | 260 | 7 | 80 |
| CuZn25AI5 | C86300 | JM18 | 480 | 750 | 8 | 220 | |
| CuSn5ZnPb(RG 5) | C83600 | SS52O4 | 1400 LG2 (BC6) | 90 | 250 | 13 | 65 |
Bronze à coussinets C93200
Bronze d'aluminium C95400
Bronze au manganèse C86300
| Matériau | CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| Densité | 8 | 8,9 | 7,8 | 8,9 |
| Dureté HB | >210 | >70 | >150 | >95 |
| Résistance à la traction N/mm2 | >750 | >200 | >600 | >260 |
| Limite d'élasticité N/mm2 | >450 | >90 | >260 | >150 |
| Allongement % | >12 | >15 | >10 | >8 |
| Coefficient de dilatation linéaire |
1,9x10-5/°C | 1,8x10-5/°C | 1,6x10-5/°C | 1,8x10-5/°C |
| Température maximale | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| Charge maximale N/mm2 | 100 | 60 | 50 | 70 |
| Vitesse maximale (sec) m/min | 15 | 10 | 20 | 10 |
(%max., sauf indication de plage ou min.)
REMARQUE : Informations fournies par Copper.org
|
|
Cu(1) |
Al |
Sb |
Fe |
Pb |
Ni(2) |
P(3) |
Si |
S |
Sn |
Zn |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Min./Max. |
81,0-85,0 |
0,005 |
0,35 |
0,20 |
6,0-8,0 |
1,0 |
0,15 |
0,005 |
0,08 |
6,3-7,5 |
1,0-4,0 |
|
Nominal |
83,0 |
- |
- |
- |
7,0 |
- |
- |
- |
- |
6,9 |
2,5 |
(1) Pour déterminer le Cu min., le Cu peut être calculé comme Cu + Ni.
(2) La valeur Ni inclut le Co.
(3) Pour les moulages continus, P doit être de 1,5 %, max.
Remarque : Cu + Somme des éléments nommés, 99,0 % min.
(%max., sauf indication de plage ou min.)
REMARQUE : Informations fournies par Copper.org
| Cu | Al | Fe | Mn | Ni(1) | |
| Min./Max. | 83,0 min | 10,0-11,5 | 3,0-5,0 | 0,50 | 1,5 |
| Nominal | 83,2 | 10,8 | 4,0 | - | - |
(1) La valeur Ni inclut le Co.
Remarque : Cu + Somme des éléments nommés, 99,5 % min.
(%max., sauf indication de plage ou min.)
REMARQUE : Informations fournies par Copper.org
| Cu(1) | Al | Fe | Pb | Mn | Ni(2) | Sn | Zn | |
| Min./Max. | 60,0-66,0 | 5,0-7,5 | 2,0-4,0 | 0,20 | 2,5-5,0 | 1,0 | 0,20 | 22,0-28,0 |
| Nominal | 63,0 | 6,2 | 3,0 | - | 3,7 | - | - | 25,0 |
(1) Pour déterminer le Cu min., le Cu peut être calculé comme Cu + Ni.
(2) La valeur Ni inclut le Co.
Remarque : Cu + Somme des éléments nommés, 99,0 % min.
Les applications des bagues à bouchons de graphite sont pratiquement illimitées. Des applications difficiles aux applications d'entretien, en passant par les environnements à haute température et les applications fortement chargées, les bagues en bronze à bouchons de graphite présentent une excellente résistance au service et à l'usure. Ces applications incluent :
Moteurs et générateurs, Aciéries, sorties de fours, équipements de séchage, torréfacteurs, échangeurs de chaleur, matrices de presse, chaînes de montage, machines-outils, convoyeurs à chaîne, structures offshore, grues de pont, treuils, panneaux de cale, bras de gouvernail, équipements de levage, usines de pneus et de papier, paliers de liaison à bascule pour machines de moulage par injection, mélangeurs, broyeurs, pulvérisateurs, machines de construction, exploitation minière
plates-formes, paliers de liaison de bras, pelles mécaniques et plus encore.
