| Nom De Marque: | VIIPLUS PLAIN BEARINGS |
| Numéro De Modèle: | Les roulements simples |
| Nombre De Pièces: | 1000 morceaux/morceaux (Min. Order) |
| Prix: | $0.20 - $10.00 / Pieces |
| Conditions De Paiement: | T/T PREPARD, T/T, L/C, D/A, D/P |
| Capacité à Fournir: | les roulements en graphite, Chine, fabricants, fournisseurs, usine, vente en gros, roulement de jour |

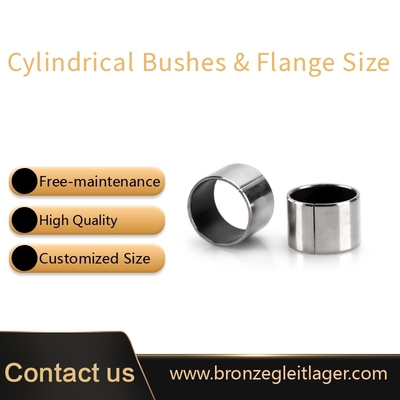

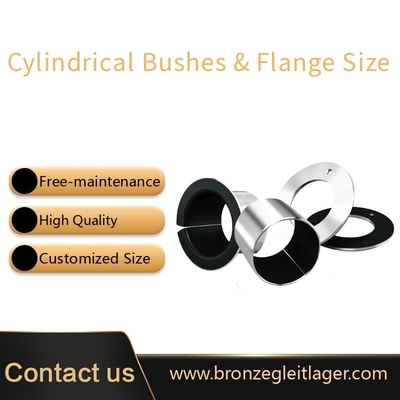

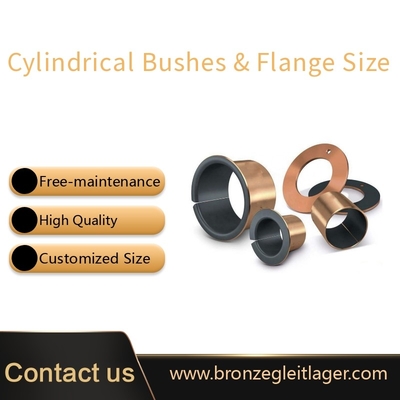

Les bagues cylindriques avec bride Permaglide sont des composants de précision conçus pour offrir un fonctionnement en douceur et à faible frottement dans diverses applications. La forme cylindrique et la conception à bride offrent une stabilité et une installation facile, tandis que le matériau Permaglide assure une résistance à l'usure et une durabilité supérieures.
Le matériau Permaglide, qui est généralement un composite ou un polymère avancé, est choisi pour ses propriétés de glissement exceptionnelles et sa capacité à maintenir un coefficient de frottement constant sur une large plage de températures et de conditions de fonctionnement. Ce matériau est également connu pour sa résistance à la corrosion, à l'usure et aux attaques chimiques, ce qui le rend adapté à une utilisation dans des environnements difficiles.

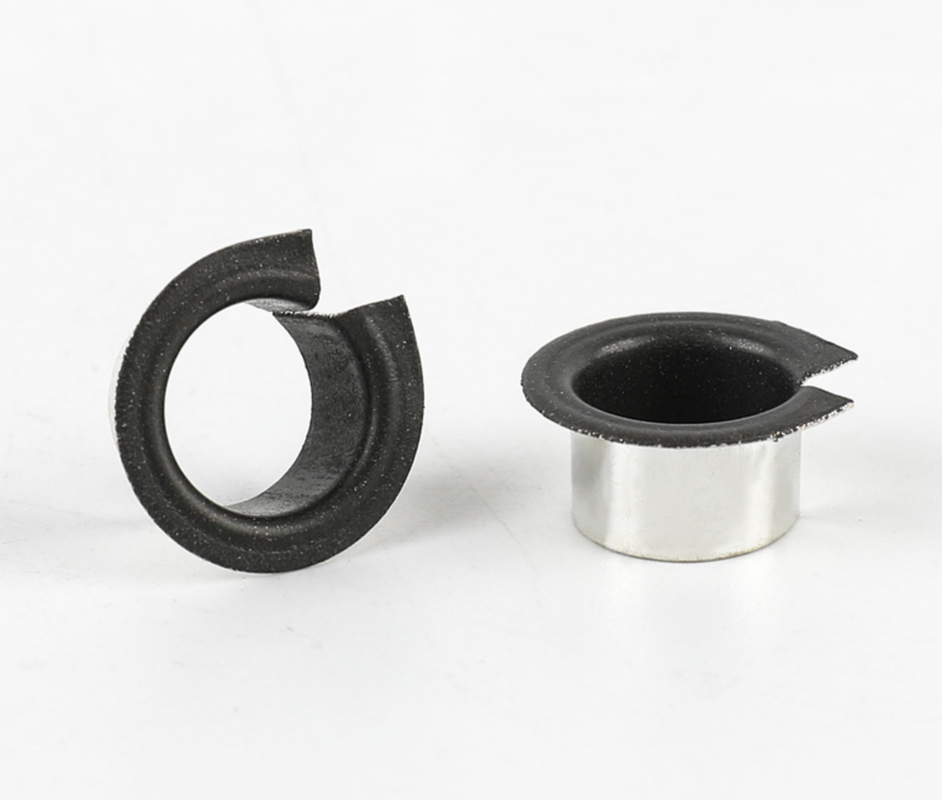

La taille à bride des bagues permet une installation et un positionnement sûrs dans un logement ou un assemblage. Cette caractéristique de conception garantit que les bagues resteront en place et fonctionneront correctement, même sous de fortes charges et vibrations.
Les bagues cylindriques avec bride Permaglide sont couramment utilisées dans des applications telles que les guides linéaires, les mécanismes coulissants et les systèmes de positionnement de précision. Elles sont particulièrement adaptées aux applications où un mouvement fluide, précis et fiable est essentiel, comme dans la robotique, les équipements d'automatisation et la fabrication de précision.
Dans l'ensemble, les bagues cylindriques avec bride Permaglide offrent une combinaison d'ingénierie de précision, de propriétés de matériaux supérieures et d'une conception à bride qui en fait un excellent choix pour les applications exigeantes nécessitant un fonctionnement en douceur et à faible frottement.
Gleitlager Permaglide PAP Buchsen
Dans le cas des Gleitlager sans entretien, avec le matériau de glissement E40, la lubrification n'est pas nécessaire à aucun moment pendant la durée de vie en raison de l'utilisation d'un lubrifiant sec.
Les paliers lisses en composite polymère à faible entretien avec le matériau de glissement E50 reçoivent une lubrification initiale au début du fonctionnement. Étant donné que la couche de glissement comporte des poches de lubrification, cette lubrification initiale est suffisante dans la plupart des cas.
« Le professionnalisme » est notre esprit. Nous excellons dans la création de valeur. Nous le faisons de la manière la plus efficace, la plus performante et la plus innovante.
Nous maintenons les plus hauts standards de qualité pour les bagues cylindriques et à bride. Ainsi, nous pouvons intégrer la chaîne d'approvisionnement pour les clients.
Les bagues conviennent aux mouvements rotatifs, oscillants et linéaires, tandis que les bagues droites (cylindriques) ne peuvent supporter que des charges radiales et les bagues à bride peuvent supporter des charges radiales et axiales dans une direction.
Chaque combinaison de conception de bague et de matériau possède des propriétés caractéristiques et rend une bague particulièrement adaptée à certaines applications.
fournisseurs de www.bronzegleitlager.com des bagues de différentes conceptions et de différents matériaux. Par conséquent, www.bronzegleitlager.com propose un large assortiment de bagues disponibles en stock.
Formes de paliers disponibles dans les dimensions standard
Convient au fonctionnement à sec avec un faible coefficient de frottement, un faible taux d'usure, de bonnes caractéristiques de glissement, le film de transfert créé protégera la surface métallique d'accouplement. Convient aux mouvements rotatifs et oscillants, haute résistance chimique, faible absorption d'eau et gonflement réduit. Fonctionne également bien avec la lubrification.
Les bagues autolubrifiantes offrent de très bonnes performances d'usure et de faible frottement sur une large plage de charges, de vitesses et de températures dans des conditions de fonctionnement à sec
Matériau de bague adapté aux applications lubrifiées
Palier antifriction adapté aux mouvements linéaires, oscillants et rotatifs
Approuvé selon la norme FAR 25.853 et FAR 25.855 - Federal Aviation Regulations – ce qui le rend adapté aux applications intérieures des aéronefs
1. /Épaisseur du mélange de fibres 0,01 ~ 0,03 mm, fournit un excellent film de transfert initial, qui recouvre efficacement les surfaces d'accouplement de l'ensemble de palier, formant un film de lubrifiant solide de type oxyde.
2. Épaisseur de la poudre de bronze fritté 0,20-0,35 mm, fournit une conductivité thermique maximale loin de la surface du palier, sert également de réservoir pour le mélange de fibres.
3. Acier à faible teneur en carbone, donne exceptionnellement une capacité de charge élevée, une excellente dissipation de la chaleur.
4. Épaisseur du placage cuivre/étain 0,002 mm, offre une bonne résistance à la corrosion.
Machine de métallurgie
Machines de coulée,
Machines de coulée consécutives,
Machines de cimetière,
Machines de transport en spirale, etc.
Couche de glissement
+ Plomb
Bronze poreux fritté
Support en acier
| Sec | Très bon |
| Lubrifié à l'huile | Bon |
| Lubrifié à la graisse | Correct |
| Lubrifié à l'eau | Correct |
| Lubrifié avec un fluide de procédé | Correct |
| GÉNÉRAL | Unité | Valeur | |
| Charge maximale, p |
Statique Dynamique |
N/mm2 N/mm2 |
250 140 |
| Température de fonctionnement |
Min Max |
°C °C |
– 200 280 |
| Coefficient de dilatation thermique linéaire |
Parallèle à la surface Normal à la surface |
10-6/K
10-6/K |
11
30 |
| SEC | |||
| Vitesse de glissement maximale, U | m/s | 2,5 | |
| Facteur pU maximal | N/mm2 x m/s | 1,8 | |
| Coefficient de frottement | 0,02 – 0,25 * |
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 5,0 | |
| Facteur pU maximal | N/mm2 x m/s | 5,0 | |
| Coefficient de frottement | 0,02 – 0,12 |
| RECOMMANDATIONS | |||
| Rugosité de surface de l'arbre, Ra |
Sec Lubrifié |
µm µm |
0,3 – 0,5 ≤ 0,05 – 0,4 * |
| Dureté de surface de l'arbre | Non durci acceptable, durée de vie du palier améliorée > 200HB | ||
| TAILLE | RÉF. ARTICLE |
| bride 20x23/30x1,5/11,5 | 1531-2218-589 |
| bride 18x20/26x1/22 | 1612 |
| bride 16x18/24x1/17 | 1150-1774-1748-2283 |
| bride 12x14/20x1/9 | 1653 |
| Bagues cylindriques 12x14x15 | 1653 |
| Bagues cylindriques 22x25x15 | 1727-1780-1792-1750 |
| Bagues cylindriques 14x16x15 | 2183 |
| Bagues cylindriques 20x23x20 | 2218 |
| Bagues cylindriques 16x18x10 | 1426-1379-1774-1150 |
| Bagues cylindriques 16x18x15 | 1748 |
| Bagues cylindriques 18x20x15 | 2199 |
| Bagues cylindriques 20x23x10 | 1531 |
| Bagues cylindriques 20x22x23 | 1608 |
La gamme standard de bagues est très complète et couvre presque toutes les tailles standard. Cette gamme comprend des bagues droites et à bride, des rondelles de butée et des bandes.
Liste des tailles standard des paliers composites pour votre référence
| PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| PAP 5050 P10 | GLY.PG 505550 F |
| PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
