La douille en bronze pour goupille de chaîne 202320 Bronze Bearing est un composant de précision spécialement conçu pour être utilisé dans les applications de goupilles de chaîne. Fabriquée à partir d'un alliage de bronze de haute qualité 202320, cette douille offre une résistance exceptionnelle à l'usure, à la corrosion et une grande durabilité.

L'alliage de bronze 202320 est un matériau largement utilisé pour les paliers en raison de ses excellentes propriétés mécaniques et de son usinabilité. La combinaison de cuivre, d'étain et d'autres éléments d'alliage dans cet alliage offre un équilibre de résistance, de dureté et de résistance à la corrosion.

La douille en bronze pour goupille de chaîne 202320 Bronze Bearing est conçue pour s'adapter avec précision aux ensembles de goupilles de chaîne, assurant un fonctionnement fluide et fiable. Elle contribue à réduire le frottement et l'usure, prolongeant la durée de vie de la chaîne et améliorant les performances globales.

Grâce à ses propriétés supérieures des matériaux et à sa conception de précision, la douille en bronze pour goupille de chaîne 202320 Bronze Bearing est un composant essentiel pour maintenir le fonctionnement fluide et efficace des machines entraînées par chaîne dans diverses applications industrielles.

Nous sommes une entreprise chinoise innovante spécialisée dans le Douille en cuivre de lubrification développement, conception, production et commercialisation de douilles en bronze enveloppées pour paliers lisses produits et technologies.

FB092 Bonne douille en cuivre de lubrification Buje Bronce Con Perforaciones

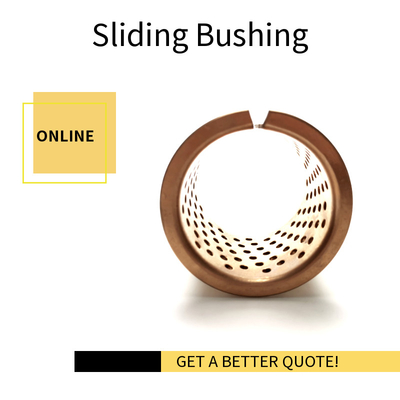

Ces paliers sont enveloppés à partir d'un alliage de bronze homogène formé à froid. Le
matériau possède des propriétés de résistance à la charge et à l'usure élevées. La forme de diamant
l'indentation de lubrification est conçue pour la lubrification à la graisse et le trou incorporé est
destiné à la lubrification à l'huile. Nous rappelons vivement d'assurer une quantité suffisante de
graisse ou d'huile préservée avant l'installation des douilles afin de fournir un film de
lubrification lors du fonctionnement initial des composants.

Le diamètre intérieur
20 (mm)
Diamètre extérieur
23 (mm)
L'épaisseur de la
20 (mm)
Le poids de la
(0.005 kg)
Direction de la charge
La radiale
Le mécanisme de palier de
Frottement limite
lubrifiant
Lubrification à la graisse
Méthode de lubrification à l'huile
Tampon d'huile de lubrification
L'état de lubrification
Lubrification limite

Manchon en bronze et paliers à bride. douille en bronze et taille personnalisée. fabricant de douilles en bronze de premier plan. En stock. douille en bronze enveloppée, bague coulissante en bronze douille à prix bon marché.

Palier lisse à douille en bronze enveloppée

Type de douille en bronze : WF-WB802, FB092

Spécification : 2320 , 20x23x20mm

Diamètre intérieur : 20mm

Diamètre extérieur : 23mm (épaisseur de paroi 1,5mm)

Type droit : Douilles en bronze à manchon, paliers en bronze enveloppés cylindriques

Hauteur totale : 20mm

Norme : DIN1494 / ISO3547

Palier lisse en bronze enveloppé avec perforations - Perforé - Faible entretien - DIN 1494 / ISO 3547

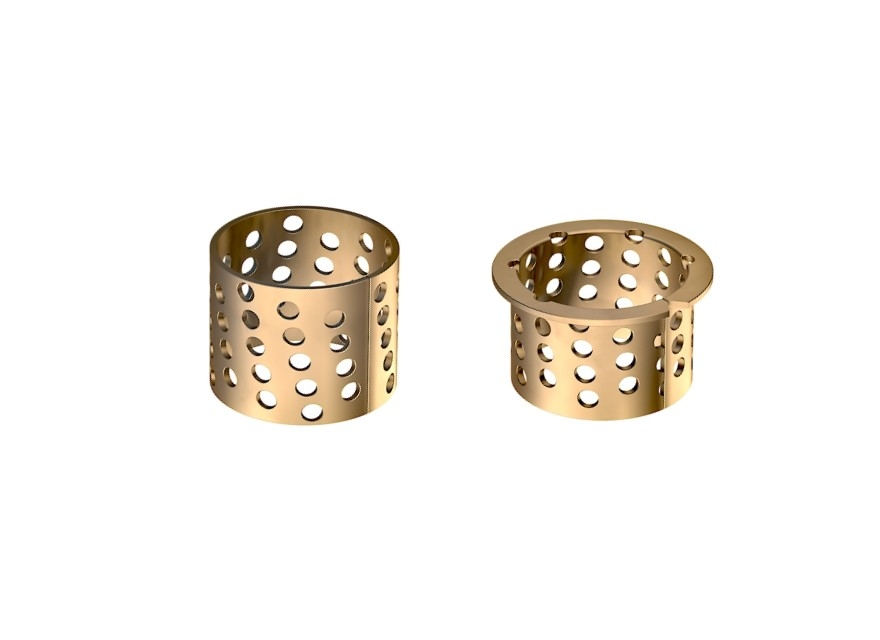

Les douilles cylindriques, les douilles à bride et les bandes sont des fabrications standard.

• Douille cylindrique

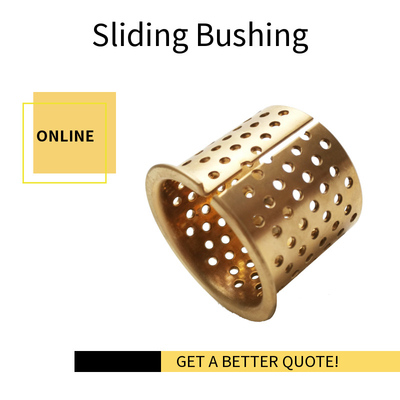

• Douille à bride
• Bandes

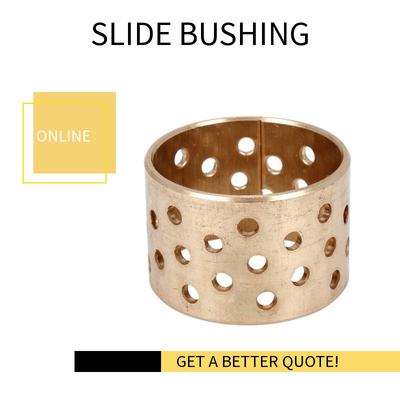

Le palier en bronze FB092 est un palier à paroi mince fabriqué à partir d'un matériau en bronze avec des trous d'injection d'huile uniformes et ordonnés, qui est injecté avec de la graisse lubrifiante après l'assemblage, puis utilisé avec un joint de face. Le palier présente les avantages d'un grand stockage d'huile, d'une installation pratique et d'une petite structure. Il peut remplacer la douille en cuivre et réduire considérablement le coût. Actuellement, ce produit a été utilisé dans les convoyeurs, les ascenseurs, les enrouleurs, les machines de nivellement et d'autres occasions à charge moyenne et à basse vitesse.

Paramètres du produit :

Matériau de base

CuSn8P0. 3 ou CuSn6.5 P0.1

dureté

HB90 ~ 120

Pression de palier maximale

60N/mm2

Plage de température applicable

- 100 ℃ ~ 200 ℃

Vitesse de glissement maximale

2,5 m/s

Propriétés des douilles en bronze enveloppées

Bonne capacité de charge et stabilité à faible abrasion. En raison des perforations, les jeux de lubrification sont réduits au minimum !

Lubrification

La lubrification doit être assurée par l'arbre ou radialement à travers le logement du palier. Tous les types de graisses ou d'huiles couramment utilisés peuvent être utilisés.

Domaine d'application

Les douilles en bronze enveloppées sont largement utilisées dans les engins de chantier, les machines agricoles, etc.

Types de douilles en bronze

Paliers cylindriques ordinaires, paliers à bride, rondelles de butée, plaques coulissantes.

Matériau de la douille en bronze enveloppée

Matériau de support : CuSn8P (DIN 17662)

Propriétés des matériaux de la douille en bronze enveloppée

Caractéristiques


– Capacité de charge extra élevée
– Bonnes propriétés de lubrification
– Large plage de températures
– Facile à assembler

Assemblage pour douilles en bronze

Les paliers sont destinés à être pressés dans le logement avec une tolérance H7. Le diamètre intérieur du palier lisse maintiendra alors la tolérance H9.

Matériau de l'arbre

Acier, trempé ou non trempé, rugosité de surface ≤ Rz 6,3

Entretien

Il s'agit d'un palier lisse en bronze à faible entretien, une lubrification primaire est nécessaire. La lubrification à l'huile ou à la graisse est possible. En raison des poches de lubrification, les jeux de lubrification sont réduits au minimum !



+86 (0)57384499350 www.viiplus.com
FB092-5050 plan du produit.pdf
