| Nom De Marque: | VIIPLUS |
| Numéro De Modèle: | L-contre-clavettes - cuivre exempt d'huile |
| Nombre De Pièces: | Négociable |
| Prix: | négociable |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | les roulements de graphite, Chine, fabricants, fournisseurs, usine, en gros, roulement de journal mé |

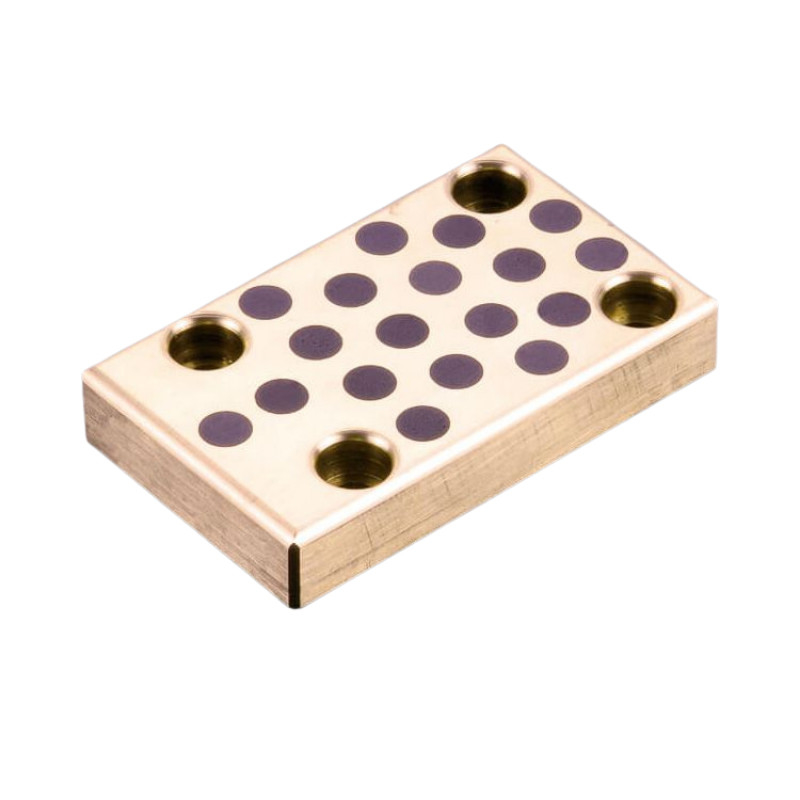

La glissière Gib auto-lubrifiante en bronze solide est un composant fabriqué avec précision conçu pour assurer un fonctionnement en douceur et fiable dans les applications de moules de poinçonnage.Construit à partir de bronze massif, il offre une durabilité et une résistance à l'usure exceptionnelles, assurant ainsi des performances durables même sous des charges élevées et une utilisation fréquente.
La fonction d'auto-lubrification du Gib Slide est un avantage clé qui réduit le besoin de lubrification et d'entretien réguliers.Cette conception innovante assure un approvisionnement constant en lubrifiant des surfaces de contact, réduisant au minimum les frottements et l'usure, ce qui permet un fonctionnement plus fluide et plus efficace.
Le matériau en bronze massif choisi pour la glissière Gib est réputé pour ses propriétés mécaniques élevées, y compris la résistance et la rigidité.le rendant adapté à une utilisation dans divers environnements industriels.
La glissière Gib auto-lubrifiante en bronze solide est facile à installer et à intégrer dans les systèmes de moules de poinçonnage existants.Sa conception compacte et sa fabrication de précision assurent un ajustement sûr et fiable, minimisant tout risque de désalignement ou de glissement.
Dans l'ensemble, la glissière Gib auto-lubrifiante en bronze solide est une solution robuste et fiable pour les applications de moules de poinçonnage qui nécessitent un fonctionnement en douceur et efficace.Sa fabrication de précision, la conception auto-lubrifiante et les matériaux de haute qualité en font un choix fiable pour une utilisation industrielle.
bandes d'usure en bronze
Les spécifications et les dimensions de certaines pièces peuvent ne pas être complètement couvertes.
Produits sur mesure
Gibs - alliage de cuivre sans huile
Informations détaillées sur les roulements autolubrifiants, sans huile, sans huile, boîtier de guidage, plaque d'usure, laveuse, L Gibbs, blocs V. Contactez
Parties standard pour les matrices d'estampage et de perçage > Éléments de guidage > Éléments de guidage sans huile
SelfLube fabriqueL-gibs, les carrés etDes V-gibs, qui sont utilisés pour guider et contrôler le mouvement linéaire dans des applications oùcharges lourdessont rencontrés: matrices d'estampage métalliques, moules, machines spéciales et équipements lourds de tous types.
Fabriqués à partir de matériaux solidesen aluminium et en bronzeavec ou sans lubrifiantgraphite, les gibs SelfLube sont disponibles dans une large gamme de tailles standard en pouces et en mètres. et, si un gib standard ne fera pas le travail, SelfLube peut économiquement faire des gibs personnalisés dans à peu près toutes les tailles.
En outre, des types supplémentaires de faille, principalement liés aux matrices d'estampage métalliques, peuvent être trouvés dans la section "Composants de guidage".

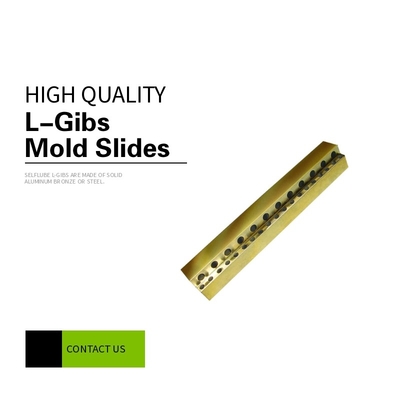

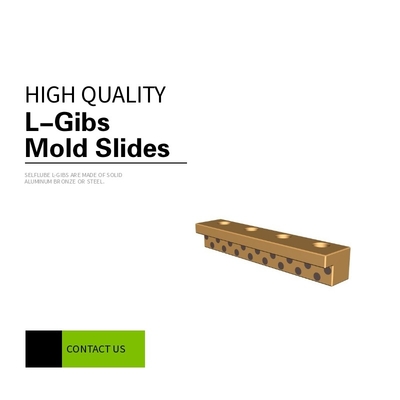

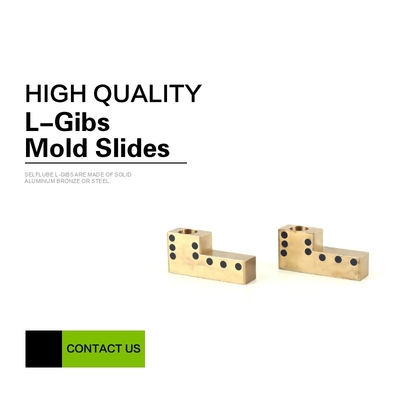

Les SelfLube L-Gibs sont faits deen aluminium massif, bronze ou acier.Notre bronze en aluminium peut être commandé avec ou sans graphite autolubrifiant ou trous de montage pré-percés.Nous ne faisons pas de L-Gibs en acier avec du graphite. Utilisé pour guider et contrôler le mouvement linéaire, ces composants sont disponibles dans une variété de tailles standard.
Bronze sans trous
D'une épaisseur
Bronze avec graphite sans trous
Bronze avec graphite
| Matériel | CuZn25Al5 | Le produit doit être présent dans la zone d'essai. | CuAl10Ni5Fe5 | Le coefficient de conversion | CuZn32Al5Ni3 |
| Densité | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Dureté HB | > 210 | > 70 | > 150 | > 95 | > 280 |
| Résistance à la traction N/mm2 | > 750 | > 200 | > 600 | > 260 | > 540 |
| Résistance à la chute N/mm2 | > 450 | > 90 | > 260 | > 150 | > 450 |
| Pourcentage d'allongement | > 12 | > 15 | > 10 | > 8 | > 0,3 |
| Coefficient de expansion linéaire |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| La température maximale. | -40 à +300 | -40 à +400 | -40 à +400 | -40 à +400 | -40 à +150 |
| Charge maximale N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Vitesse maximale (à sec) m/min | 15 | 10 | 20 | 10 | 15 |
| Max. PV N/mm2*m/min (lubrification) |
200 | 60 | 60 | 80 | 200 |
| Déformation par compression 300 N/mm2 |
Pour les pièces détachées | Pour les pièces détachées | Pour les pièces détachées | Pour les pièces détachées | Pour les appareils à combustion |
| Vitesse de glissement v: | 30 m/min |
| Matériau de base: | Pour l'équipement de traitement des déchets, les éléments suivants sont utilisés: |
| Autolubrifiant: | - Oui, oui. |
| Le lubrifiant: | Graphite |
| Pression de surface P: | 100 N/mm2 |
| Valeur P*v: | Pour les véhicules à moteur à combustion |
| Température de fonctionnement: | -50°C / +200°C (maximum 300°C) |
| Coefficient de frottement: | 0,07 |
L-Gibs, des lames à moules Dureté élevéeLe roulement de lubrification solide en laiton imprégné est amélioré sur les diapositives de moule L-Gibs en améliorant encore la dureté du laiton de haute dureté, donnant lieu àune charge plus élevéeLes produits sont largement utilisés dans les machines à laminage à coulée continue, les équipements miniers, les équipements d'ingénierie, les machines de moulage par injection, etc.En raison de sa dureté élevée, il est difficile d'usinage et de finition, il est recommandé seulement pour vraimentles applications à haute charge.
| Matériau de base | CuZn25A16Fe3Mn3 | Charge dynanique | 120N/mm2 |
| Dureté de base | HB210 à 275 | Coefficient de frottement | Le taux de dépôt16 |
| Température maximale | 300°C | Limite de vitesse | huile sèche 0,4 m/s 5 m/s |
AutolubrifiantL-Gibsfournir uneusure à longue durée de viesurface pourde haute productionLes moules L-Gibs sont des moules à l'aide de diapositives et de camesfacile à usiner et peut être façonné à n'importe quelle configuration, sans nécessiter d'outils spéciaux.
Ils sont fournis sans trous pré-percés, ce qui offre une flexibilité avec les motifs de montage.
Faible coefficient de frottementfournit une surface d'usure durable
Pas de trous pré-percés équivaut à la souplesse du motif de montage
Tolérance étroite
| Numéro de la partie | Une Sélectionnable |
S Sélectionnable |
W | T | X | Y | d1 | d2 | h | |
| Le type | B. Pour | |||||||||
| (alliage de cuivre sans lubrification) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 à 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
