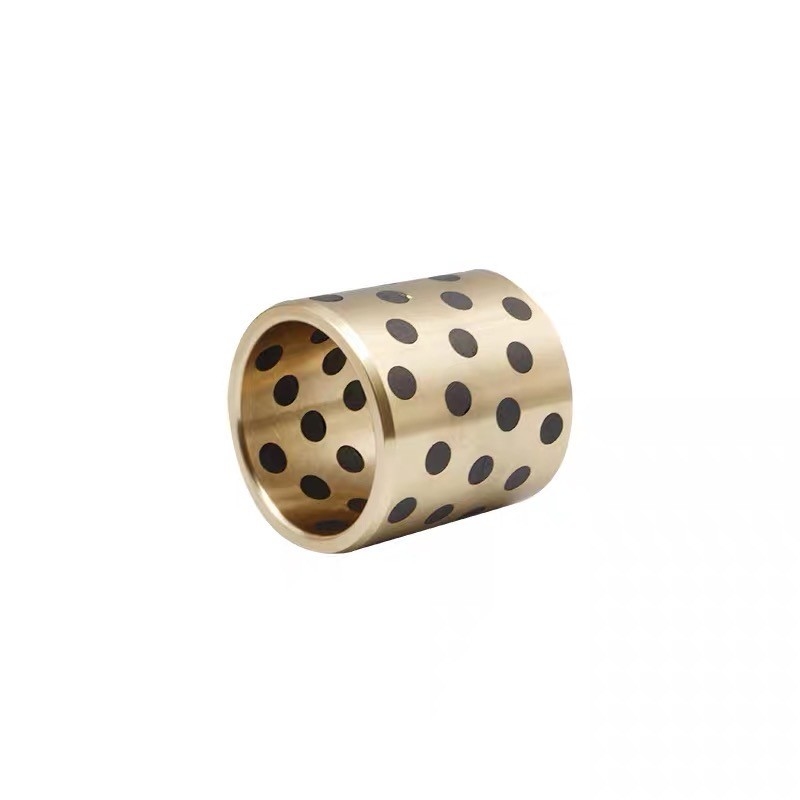

SAE 660 Oilless en bronze Bush rapide, de finition et usiné
Lieu d'origine | Bague d'Oilless |
---|---|
Nom de marque | VIIPLUS |
Certification | ISO 9001 |
Numéro de modèle | bagues oilless |
Quantité de commande min | Négociable |
Prix | Negotiable |
Détails d'emballage | CAISSE EN BOIS DE PALETTE EN BOIS DE CARTON D'EXPORTATION |
Délai de livraison | 7-25 jours de travail |
Conditions de paiement | T/T |
Capacité d'approvisionnement | les incidences de graphite de prise, Chine, fabricants, fournisseurs, usine, vente en gros, coussine |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériel | Alliage de laiton | Caractéristique | Maintenance |
---|---|---|---|
Lubrification | graphite bouché | Le type | Bois sans huile |
Qualité | Une qualité élevée | Taille | 50 x 62 x 50 mm |
Prix d'usine de la douille de roulement | tiffany@viiplus.com | Fabricant de bagues de roulement autolubrifiantes | https://www.viiplus.com/ |
Fabricant de roulements sans huile | Les résultats de l'enquête ont été publiés dans les pages suivantes: | Produit de fabrication | Boucha de bronze graffité |
Une lumière élevée | Les roulements à plaques en bronze massif, les roulements à plaques en bronze à brosses de graphite, | Oilless Buissons | Oilless Bush. Alliage de cuivre. Type droit. SANGLOT. Alliage de cuivre bas matériel (SO2). Lubrifia |
Fabricants de roulements de brousse fournisseurs exportateurs | long service sans entretien, fabrique des boîtiers de différentes conceptions et à partir de différe | Fournisseur de bois sans huile | www.VIIPLUS.com propose des boîtes sans huile sur leur site web [1]. Vous pouvez visiter leur site w |
Surligner | JDB Oilless Buissons,50x62x50mm Oilless Buissons,Anti bague oilless corrosive de douille |
SAE 660 Bronze Oilless Bush - Rapide, fini et usiné
Le SAE 660 Bronze Oilless Bush, un composant rapide, fini et usiné, offre des performances et une durabilité exceptionnelles dans un large éventail d'applications industrielles.Ce buisson possède des propriétés mécaniques supérieures., y compris la haute résistance, la résistance à l'usure et la résistance à la corrosion.
La conception sans huile élimine le besoin de lubrification régulière, ce qui réduit considérablement les coûts d'entretien et les temps d'arrêt.Cette caractéristique fait du SAE 660 Bronze Oilless Bush un choix idéal pour les opérations industrielles où la fiabilité et l'efficacité sont primordiales..
La fonction d'installation rapide de la broche simplifie le processus d'intégration, permettant une intégration sans heurts dans les machines existantes.maximiser les performances et prolonger la durée de vie du buisson.
Que vous amélioriez l'équipement existant ou que vous installiez de nouvelles machines,le SAE 660 Bronze Oilless Bush est un choix supérieur pour améliorer l'efficacité opérationnelle et réduire les besoins en maintenanceContactez-nous dès aujourd'hui pour en savoir plus sur ce produit innovant et comment il peut améliorer vos opérations industrielles.
La coque en bronze vous permet d'économiser du temps et de l'argent sur les coûts de recherche, de conception et de production.
SAE 660 Bronze - Rapide, fini et usiné Graphite Bouches en bronze enroulées. Sans huile. Commandez gratuitement dès aujourd'hui!
Pour les pièces d'équipement, les pièces d'équipement doivent être fabriquées à partir d'un matériau d'équipement spécifique, y compris les pièces d'équipement de base.
Vente en ligne de roulements à manches en bronze fondu C93200
Boîtier à manche en bronze standard à charpente en graphite
Matériaux alliés
Modèle | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Grade Les marques chinoises Le nombre de points de contrôle |
ZCuZn25 AI6Fe3Mn3 |
Pour les appareils à commande numérique | ZCuAI10Fe3 | Pour les appareils à commande numérique | Acier + ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Le secteur privé Pour les appareils électroniques |
GCuZn25 AI6Fe3Mn3 |
Les données sont fournies par les autorités compétentes. | GCuAI10Fe3 | Le coefficient de conversion | Acier + CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
L'Allemagne DIN |
G-CuZn25 La première partie |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. | Le produit doit être présenté sous forme d'une couche d'eau. | Le produit doit être présenté sous forme d'une couche d'eau. | Acier + CuSn6Zn6Pb3Ni | - | 100Cr6 |
Japonais JIS |
HBsC4 | BC6 | Le nombre d'émissions | BC3 | BC6 | FC250 | Le SUJ2 |
États-Unis d'Amérique Pour l'utilisation de l'unité de mesure |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe 40 | 52100 |
Standard britannique | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composition chimique de l'alliage du matériau
Éléments chimiques | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Cu (%) | Reposez-vous | Reposez-vous | Reposez-vous | - | - | ||
Rn (en %) | - | 6 | - | 10 | 6 | - | - |
Zn (en %) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (en %) | 6 | - | 10 | - | - | - | - |
Fe (en %) | 3 | - | 3 | - | - | Reposez-vous | Reposez-vous |
M (en %) | 3 | - | - | - | - | 0.905 contre 1.3 | 0.20 contre 0.40 |
Cr (%) | - | - | - | - | - | - | 1.30 contre 1.65 |
C (%) | - | - | - | - | - | 2.5 à 4 | 0.95 contre 1.05 |
Si (en %) | - | - | - | - | - | 1.0 à 1.3 | 0.15 à 0.35 |
Pb (en %) | - | 3 | - | - | 3 | - | - |
Paramètres techniques
Résultats | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
La charge maximale P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
Vélosité maximale V (m/s) | Huile sèche 0,4 | 2 | 2 | 0.5 | 0.1 | ||
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
Densité ρ ((g/cm3 | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
Résistance à la traction (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
L'allongement (en %) | > 10 | > 4 | > 10 | - | - | ||
Dureté (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
Température maximale (°C) | 300 | 350 | 300 | 400 | 350 | ||
Coefficient de frottement (μ) | Lubrification à l'huile: 0.03 | Frottement (à sec): 0.16 |
La boîte de manchon en bronze standard bouclée au graphite est d'ouvrir des cavités de taille appropriée et disposées de manière ordonnée sur la surface de frottement métallique de la matrice de roulement, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
Le corps de base de la boîte à manches en bronze standard bouclée au graphite doit être déterminé en fonction des conditions de travail du roulement lui-même.Les matériaux les plus couramment utilisés sont le laiton de haute résistanceIl existe deux principaux types de matériaux lubrifiants solides intégrés, l'un est le plomb noir naturel, le graphite artificiel et la synthèse MoS2,et l'autre est synthétisée avec PTFE comme matriceSelon les conditions de fonctionnement du roulement,la combinaison de différents substrats métalliques et de lubrifiants solides intégrés peut garantir que le produit peut répondre aux besoins particuliers de différentes températures, les conditions de fonctionnement de la charge, du mouvement et des supports, tout en assurant un fonctionnement stable et fiable.
1Pas besoin de dispositif d'alimentation en huile, de trou d'injection d'huile, de traitement des rainures d'huile
2Réduction des coûts d'exploitation
3Réduction du temps de conception
4- Le recyclage des lubrifiants et la protection de l'environnement
Lubrifiant solide | ||
Lubrifiant | Caractéristiques | Application typique |
SL1 Graphite + ajout | Excellente résistance aux attaques chimiques et à un faible frottement. Limite de température 400 °C | Suite pour machines générales et sous atmosphère |
SL4 PTFE+additifs | Faible friction et bonne lubrification à l'eau, limite de température 300°C | Le navire, la turbine hydraulique, la turbine à gaz, etc. |
Bouches auto-lubrifiantes, fournisseur de bouches sans huile de Chine
Nous sommes un fabricant et fournisseur leader de buses sans huile et notre produit est composé de bonne qualité.
La boîte sans huile, intégrée dans des lubrifiants solides sans huile, est un nouveau type d'alliage de cuivre solide, qui est intégré de manière homogène avec un lubrifiant solide dans son corps.
Il rompt la limite du roulement général dont la lubrification dépend du film d'huile.
Il convient donc à des températures élevées, à une utilisation intensive, à une protection contre la corrosion ou lorsqu'il est difficile d'importer du pétrole.
Ses performances sont doubles en termes de dureté et de frottement.
Aujourd'hui, il est largement utilisé dans les machines de coulée successives, les rouleaux d'acier dans la métallographie, les machines minières, les navires, les turbines à vapeur, les turbines hydrauliques et les machines de moulage par injection de plastique.
Buse à manche en graphite en bronze JDB (sans huile) longue de 50 x 62 x 50 mm
Résistant à l'huile, le matériau JDB est fait demétal à base de bronze en fonte solide avec des lubrifiants solides spéciaux incorporés. Le métal de base avec des supports de charge élevée et les lubrifiants solides fournissent pour l'auto-lubrification.excellentes performancessans prélubrification dans des conditions de température extrêmement élevée/faible à basse vitesse.sans maintenancesolution de roulement, en particulier pour une charge élevée, intermittente de mouvement oscillant.
Le boîtier de roulement à manches de brides sans huile peut être appliqué dans des environnements secs, à haute température, à haute pression, corrosifs, aquatiques ou autres environnements chimiques où il n'est pas possible d'introduire d'huile.
Le boîtier de roulement sans manche à brides sans huile est largement utilisé dans la chaîne de produits automobiles, le génie de l'eau, les portes de barrages, les industries du plastique, les machines de coulée successives, les rouleaux d'acier dans l'industrie métallurgique,machines à métaux, des turboréacteurs pour navires, des turbines hydrauliques et des machines à injection.
Bouchage sans huile- Sélection, configuration, commande. Viiplus livre à temps et offre des prix justes.
Nos boîtiers sans huile sont la solution idéale pour les projets où la lubrification ne peut pas être facilement fournie ou où les lubrifiants conventionnels peuvent se carboniser.
Contactez-nous - Fournisseur de boîtiers sans huile
Pour toute demande ou demande de catalogue de roulements sans huile, contactez-nous dès aujourd'hui!
(Bronze avec graphite intégré)
Définition de la boîte sans huile (Quelle est la boîte sans huile?)
Un roulement sans huile, ou plus communément roulement coulissant et roulement coulissant, est le type de roulement le plus simple, comprenant seulement une surface de roulement et pas d'éléments de laminage.
Bouches sans huilepeuvent désigner des roulements à billes ou simplement des "anneaux" qui ne nécessitent pas de lubrification périodique - car un lubrifiant tel que la graphite en poudre est incorporé dans le matériau dont le roulement est fabriqué.Ils sont également connus sous le nom de graphites en bronze intégrées et ont des inserts de graphite de 20 à 25% sur les murs / surface qui fournissent une lubrification en tout temps ce qui réduit également le coefficient de frottement..
Ces boîtiers sans huile conviennent aux environnements secs où la contamination est un risque, aux applications humides où il y a une humidité élevée et aux applications où le roulement est dans un endroit inaccessible.
Encastrement sans huile, encastrement à manches sans entretien
Nous sommes le principal fabricant et fournisseur de buses sans huile et notre produit est de bonne qualité.
La boîte en bronze sans huile est un nouveau type fabriqué à partir d'un alliage de cuivre fort et est intégrée uniformément dans son boîtier de lubrifiant solide.
Les buissons sans huile conviennent aux températures élevées, aux charges lourdes, à la corrosion ou aux endroits où l'huile est difficile à introduire.
Spécifiez le numéro de pièce par ID, D.O. et Longueur requis. (par exemple) ID est de 50 mm, D.O. est de 62 mm et la longueur est de 50 mm.
- Boîtiers en bronze sans huile - alliage de cuivre droit, standard
Matériaux pour boîtiers sans huile
Matériau: alliage de laiton à haute traction
Lubrifiant solide intégré
Caractéristique des coques sans huile
●La boîte sans huile peut être utilisée sans lubrification.
●Bouchage sans huile Démontrant de hautes performances sous charges élevées et à basse vitesse.
●Résistance à l'usure supérieure dans les applications où la pellicule d'huile est rarement produite, telles que les mouvements réciproques, les oscillations, les démarrages et arrêts fréquents, etc.
● Les boîtiers sans huile présentent une résistance chimique et à la corrosion supérieure.
●Les produits standard de buses sans huile sont disponibles en différentes tailles.
Données techniques des boîtiers sans huile
Densité | 8.2 g/cm3 | |
Résistance à la traction | >= 755N/mm2 | |
Ténacité anti-compacte | >= 400 à 500 KJ/m3 | |
Dureté | >=200HB | |
Pression maximale de charge | 100 N/mm2 | |
Limite de vitesse | 0.5m/s | |
Valeur limite PV | 1.65N/mm2.m/s | |
Coefficient de frottement | Lubrification à l'huile | 0.03 |
Friction à sec | 0.16 | |
Température de fonctionnement | -40 à +300°C |
Veuillez vérifier le type/les dimensions/les spécifications dans la série "Boussines sans huile - Produits de boussinage en bronze au graphite - Alliage de cuivre droit, série standard".
Spécification de la coque sans huile
Type de boîtier sans huile | À droite. | Type de métal | Alliage de laiton à haute traction |
Dans le Dia. | 50 | Je vous en prie. | 62 |
Longueur totale L ((mm) | 50 | Plage maximale de valeurs photovoltaïques autorisées ((N/mm)2• m/s) | 1.1 à 2.0 |
Valeur photovoltaïque maximale autorisée ((N/mm)2• m/s) | 1.16 | Charge maximale autorisée ((N/mm)2) | 20.3 |
Vélosité maximale autorisée ((m/s) | 0.35 | Montage des trous | H7 |
Plage de température de fonctionnement ((°C) | - 40 ¢ 150 | Plage de température de fonctionnement (non lubrifiée) Min | - Quarante |
Plage de température de fonctionnement (non lubrifiée) Max. | 150 | Plage de température de fonctionnement (régulière) Min | - Quarante |
Plage de température de fonctionnement (régulière) Max. | 200 | - | - |
Service de coques droites sans huile
Condition de lubrification | À sec | lubrification périodique |
Plage de température de fonctionnement°C | -40 ¢ + 300 | -40 ¢ + 150 |
Pression maximale admissible P N/mm{2 kgf/cm2} | 29(150){2961,530)Je ne sais pas. | |
Vélosité maximale admissible V m/{s m/min} | 0.50{30} | 1.00{60} |
La valeur PV maximale admissible N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25Je ne sais pas. |
*Les valeurs entre parenthèses sont les pressions statiques des roulements, qui sont les pressions des roulements dans les applications sans mouvement ou très faibles.
Le débit d'air est supérieur à 0,7 m/s.
Précision de l'usinage de l'emboutissage sans huile
- Je ne sais pas. |
Une surdose. |
Longueur |
classe 7 à 8 |
classe 6 à 7 |
classe 8 à 9 |
Ce produit démontre des performances satisfaisantes à la rugosité de surface de glissement de Rz6,3 à 12,5 μm.
Modèle de taille sans huile
Tolérance de la taille de l'écorce sans huile
●Applicable à la rotation, à l'oscillation et au mouvement réciproque.
●N'utilisez pas sous l'eau.
● Une boîte I.D de 63 mm peut servir de trunnion intermédiaire
boîtiers pour les bouteilles hydrauliques.
Le couvercle en bronze est enduit de graphite JDB1/2/3/4/5
Matériaux alliés
Modèle | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Grade Les marques chinoises Le nombre de points de contrôle |
ZCuZn25 AI6Fe3Mn3 |
Pour les appareils à commande numérique | ZCuAI10Fe3 | Pour les appareils à commande numérique | Acier + ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Le secteur privé Pour les appareils électroniques |
GCuZn25 AI6Fe3Mn3 |
Les données sont fournies par les autorités compétentes. | GCuAI10Fe3 | Le coefficient de conversion | Acier + CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
L'Allemagne DIN |
G-CuZn25 La première partie |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. | Le produit doit être présenté sous forme d'une couche d'eau. | Le produit doit être présenté sous forme d'une couche d'eau. | Acier + CuSn6Zn6Pb3Ni | - | 100Cr6 |
Japonais JIS |
HBsC4 | BC6 | Le nombre d'émissions | BC3 | BC6 | FC250 | Le SUJ2 |
États-Unis d'Amérique Pour l'utilisation de l'unité de mesure |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe 40 | 52100 |
Standard britannique | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composition chimique de l'alliage du matériau
Éléments chimiques | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Cu (%) | Reposez-vous | Reposez-vous | Reposez-vous | - | - | ||
Rn (en %) | - | 6 | - | 10 | 6 | - | - |
Zn (en %) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (en %) | 6 | - | 10 | - | - | - | - |
Fe (en %) | 3 | - | 3 | - | - | Reposez-vous | Reposez-vous |
M (en %) | 3 | - | - | - | - | 0.905 contre 1.3 | 0.20 contre 0.40 |
Cr (%) | - | - | - | - | - | - | 1.30 contre 1.65 |
C (%) | - | - | - | - | - | 2.5 à 4 | 0.95 contre 1.05 |
Si (en %) | - | - | - | - | - | 1.0 à 1.3 | 0.15 à 0.35 |
Pb (en %) | - | 3 | - | - | 3 | - | - |
Paramètres techniques
Résultats | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
La charge maximale P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
Vélosité maximale V (m/s) | Huile sèche 0,4 | 2 | 2 | 0.5 | 0.1 |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
Densité ρ ((g/cm3 | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
Résistance à la traction (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
L'allongement (en %) | > 10 | > 4 | > 10 | - | - |
Dureté (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
Température maximale (°C) | 300 | 350 | 300 | 400 | 350 |
Coefficient de frottement (μ) | Lubrification à l'huile: 0.03 | Frottement (à sec): 0.16 |
Bouches en bronze sans huile de taille métrique
Tableau de taille de la coque sans huile
- Je ne sais pas. | Une surdose. |
Longueur L Tolérance- Je ne sais pas.0.1 - Je ne sais pas.0.3 |
|||||||||
φd | La tolérance | φD | La tolérance | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
6 |
Un point nul.022 Un point nul.010 |
10 |
Un point nul.015 Un point nul.006 |
061008 | 061010 | 061012 | |||||
8 |
Un point nul.028 Un point nul.013 |
12 |
Un point nul.018 Un point nul.007 |
081208 | 081210 | 081212 | 081215 | ||||
10 |
Un point nul.028 Un point nul.013 |
14 |
Un point nul.018 Un point nul.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
12 |
Un point nul.034 Un point nul.016 |
18 |
Un point nul.018 Un point nul.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
13 |
Un point nul.034 Un point nul.016 |
19 |
Un point nul.021 Un point nul.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
14 |
Un point nul.034 Un point nul.016 |
20 |
Un point nul.021 Un point nul.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
15 |
Un point nul.034 Un point nul.016 |
21 |
Un point nul.021 Un point nul.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
16 |
Un point nul.034 Un point nul.016 |
22 |
Un point nul.021 Un point nul.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
17 |
Un point nul.034 Un point nul.016 |
23 |
Un point nul.021 Un point nul.008 |
172315 | |||||||
18 |
Un point nul.034 Un point nul.016 |
24 |
Un point nul.021 Un point nul.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
19 |
Un point nul.041 Un point nul.020 |
26 |
Un point nul.021 Un point nul.008 |
192615 | 192620 | ||||||
20 |
Un point nul.041 Un point nul.020 |
28 |
Un point nul.021 Un point nul.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
20 |
Un point nul.041 Un point nul.020 |
30 |
Un point nul.021 Un point nul.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
22 |
Un point nul.041 Un point nul.020 |
32 |
Un point nul.025 Un point nul.009 |
223212 | 223215 | 223220 | 223225 | ||||
25 |
Un point nul.041 Un point nul.020 |
33 |
Un point nul.025 Un point nul.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
25 |
Un point nul.041 Un point nul.020 |
35 |
Un point nul.025 Un point nul.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
28 |
Un point nul.041 Un point nul.020 |
38 |
Un point nul.025 Un point nul.009 |
283820 | 283825 | ||||||
30 |
Un point nul.041 Un point nul.020 |
38 |
Un point nul.025 Un point nul.009 |
303812 | 303815 | 303820 | 303825 | ||||
30 |
Un point nul.041 Un point nul.020 |
40 |
Un point nul.025 Un point nul.009 |
304012 | 304015 | 304020 | 304025 | ||||
31.5 |
Un point nul.050 Un point nul.025 |
40 |
Un point nul.025 Un point nul.009 |
||||||||
32 |
Un point nul.050 Un point nul.025 |
42 |
Un point nul.025 Un point nul.009 |
324220 | |||||||
35 |
Un point nul.050 Un point nul.025 |
44 |
Un point nul.025 Un point nul.009 |
354420 | 354425 | ||||||
35 |
Un point nul.050 Un point nul.025 |
45 |
Un point nul.025 Un point nul.009 |
354520 | 354525 | ||||||
38 |
Un point nul.050 Un point nul.025 |
48 |
Un point nul.025 Un point nul.009 |
||||||||
40 |
Un point nul.050 Un point nul.025 |
50 |
Un point nul.025 Un point nul.009 |
405015 | 405020 | 405025 | |||||
40 |
Un point nul.050 Un point nul.025 |
55 |
Un point nul.030 Un point nul.011 |
405515 | |||||||
45 |
Un point nul.050 Un point nul.025 |
55 |
Un point nul.030 Un point nul.011 |
||||||||
45 |
Un point nul.050 Un point nul.025 |
56 |
Un point nul.030 Un point nul.011 |
||||||||
45 |
Un point nul.050 Un point nul.025 |
60 |
Un point nul.030 Un point nul.011 |
*La tolérance d'identification après le montage de la presse est uniquement à titre de référence.
L'identité est de 50 mm, la surdose est de 62 mm et la longueur est de 50 mm.
- Je ne sais pas. | Une surdose. |
Longueur L Tolérance- Je ne sais pas.0.1 - Je ne sais pas.0.3 |
|||||||||
φd | La tolérance | φD | La tolérance | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
50 |
Un point nul.050 Un point nul.025 |
60 |
Un point nul.030 Un point nul.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
50 |
Un point nul.050 Un point nul.025 |
62 |
Un point nul.030 Un point nul.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
50 |
Un point nul.050 Un point nul.025 |
65 |
Un point nul.030 Un point nul.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
55 |
Un point nul.060 Un point nul.030 |
70 |
Un point nul.030 Un point nul.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
60 |
Un point nul.060 Un point nul.030 |
74 |
Un point nul.030 Un point nul.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
60 |
Un point nul.060 Un point nul.030 |
75 |
Un point nul.030 Un point nul.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
63 |
Un point nul.060 Un point nul.030 |
75 |
Un point nul.030 Un point nul.011 |
637560 | 637570 | 637580 | |||||
65 |
Un point nul.060 Un point nul.030 |
80 |
Un point nul.030 Un point nul.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
70 |
Un point nul.060 Un point nul.030 |
85 |
Un point nul.035 Un point nul.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
70 |
Un point nul.060 Un point nul.030 |
90 |
Un point nul.035 Un point nul.013 |
709050 | 709060 | 709070 | 709080 | ||||
75 |
Un point nul.060 Un point nul.030 |
90 |
Un point nul.035 Un point nul.013 |
759050 | 759060 | 759070 | 759080 | ||||
75 |
Un point nul.060 Un point nul.030 |
95 |
Un point nul.035 Un point nul.013 |
759560 | 759570 | 759580 | |||||
80 |
Un point nul.060 Un point nul.030 |
96 |
Un point nul.035 Un point nul.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
80 |
Un point nul.060 Un point nul.030 |
100 |
Un point nul.035 Un point nul.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
85 |
Un point nul.071 Un point nul.036 |
100 |
Un point nul.035 Un point nul.013 |
8510060 | 8510080 | ||||||
90 |
Un point nul.071 Un point nul.036 |
110 |
Un point nul.035 Un point nul.013 |
9011050 | 9011060 | 9011080 | |||||
100 |
Un point nul.071 Un point nul.036 |
120 |
Un point nul.035 Un point nul.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
110 |
Un point nul.071 Un point nul.036 |
130 |
Un point nul.040 Un point nul.015 |
11013050 | 11013070 | 11013080 | |||||
120 |
Un point nul.071 Un point nul.036 |
140 |
Un point nul.040 Un point nul.015 |
12014070 | 12014080 | ||||||
125 |
Un point nul.083 Un point nul.043 |
145 |
Un point nul.040 Un point nul.015 |
||||||||
130 |
Un point nul.083 Un point nul.043 |
150 |
Un point nul.040 Un point nul.015 |
13015080 | |||||||
140 |
Un point nul.083 Un point nul.043 |
160 |
Un point nul.040 Un point nul.015 |
||||||||
150 |
Un point nul.083 Un point nul.043 |
170 |
Un point nul.040 Un point nul.015 |
15017080 | |||||||
160 |
Un point nul.083 Un point nul.043 |
180 |
Un point nul.040 Un point nul.015 |
16018080 | |||||||
170 |
Un point nul.083 Un point nul.043 |
190 |
Un point nul.046 Un point nul.017 |
||||||||
180 |
Un point nul.083 Un point nul.043 |
200 |
Un point nul.046 Un point nul.017 |
||||||||
190 |
Un point nul.096 Un point nul.050 |
210 |
Un point nul.046 Un point nul.017 |
||||||||
200 |
Un point nul.096 Un point nul.050 |
230 |
Un point nul.046 Un point nul.017 |
*Les tolérances dimensionnelles sont les valeurs mesurées à +25°C.
Autorisation de bousculade sans huile
Bouches métriques sans huile et bouches en bronze impériales sans huile fabriquées sur commande: bouches standard de dimensions spéciales, demi-bouches, formes spéciales obtenues par estampage ou dessin en profondeur,conceptions de boîtes sur mesure
Application typique de la coque sans huile
Le produit est largement utilisé dans les machines de laminage à coulée continue, les machines minières, les machines de transport maritime, les turbines, les machines à injection, les moules automatiques
et ainsi de suite.
1Utilisation sans huile pour les arbustes à haute charge, à basse vitesse et auto-lubrifiants, tels que les arbustes de la porte de barrage et de la porte d'eau, les arbustes des turbines hydrauliques, etc.
2Utilisation sans huile pour les boîtiers à haute température, tels que les machines des usines de fer et d'acier, etc.
3Utilisation de boîtiers en bronze de graphite sans huile pour la production automobile, comme les lignes d'assemblage, les lignes de presse, les lignes de convoyeur, etc.
4Utilisation de boîtiers en bronze sans huile pour les machines lourdes comme les laminoirs à acier, les machines à injection, les presses, etc.
5Les buissons sans huile sont également utilisés pour les machines chimiques, les machines de transformation alimentaire, les usines de papier, les machines textiles, etc.
Bouchage sans huile utilisé dans la machine de moulage par injection
● Des arbustes sans huile pour la commutation
Application des boîtiers sans huile pour le moulage
- Moulissage par injection
1Les buissons-guides
2. Bouches de guidage d'éjecteur
3Le rail de guidage
4Bloc de guidage
5. Plaque inférieure
6Les buissons-guides
7. coffrage
- Le flange à caméra
1- La plaque d'immatriculation
2- Plaque de coup de caméra.
3.Cam Plaque supérieure
4- Une caméra de côté.
5Plaque latérale de caméra
6.Cam Plaque de retour positive
7- Les buissons du poste-guide
8Plaque à cames
La boîte en bronze sans huile Viiplus est utilisée dans de nombreuses applications
Quel que soit le matériau et les spécifications de la boîte en bronze sans huile, quelle que soit la forme ou la taille standard de la boîte sans huile, si c'est physiquement possible, nous pouvons le faire.
Viiplus est l'un des fournisseurs les plus expérimentés de boîtiers sans huile, si vous voulez télécharger le catalogue de boîtiers sans huile, Contactez-nous maintenant!
