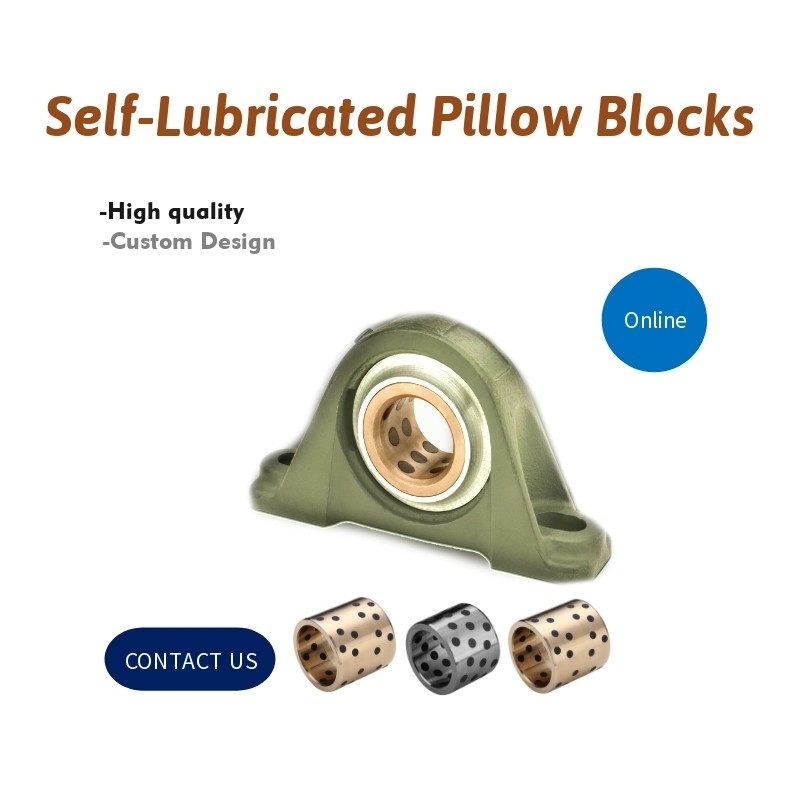

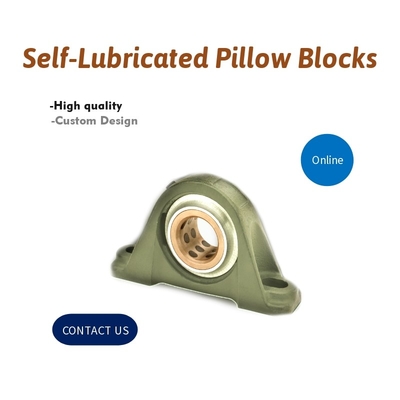

Blocs d'oreiller lubrifiés par individu de machines pour l'axe standard

Les blocs d'oreillers auto-lubrifiés pour arbres standard sont des composants de précision conçus pour assurer un fonctionnement en douceur et fiable dans diverses applications de machines industrielles.

Ces blocs d'oreillers sont dotés d'une conception auto-lubrifiée, ce qui élimine le besoin de lubrification régulière, réduisant ainsi les besoins en maintenance et les coûts d'exploitation.Cette propriété d'auto-lubrification assure des performances constantes et une durée de vie prolongée, même dans les applications à haute charge et à grande vitesse.

Construits avec des matériaux de haute qualité, ces blocs d'oreillers offrent une excellente résistance et durabilité.assurant un alignement précis et une stabilité pour une rotation en douceurLe boîtier de bloc d'oreiller fournit un support et une protection robustes pour les composants internes, améliorant la fiabilité globale du système.

Les blocs d'oreillers auto-lubrifiés pour puits standard sont adaptés à une large gamme d'applications industrielles, notamment des pompes, des moteurs, des convoyeurs et d'autres équipements rotatifs.Leur ingénierie de précision et leurs propriétés d'auto-lubrification en font un choix fiable pour les machines industrielles qui exigent des performances fiables et durables.

Blocs d'oreillers autolubrifiés pour des dimensions d'arbre standard allant de 3/4" de diamètre à 3" de diamètre

VIIPLUS est spécialisée dans la recherche et le développement, la production et la vente de roulements autolubrifiants.roulements composites bimetalliques, roulements recouverts de bronze, roulements monométalliques autolubrifiants et autres roulements.

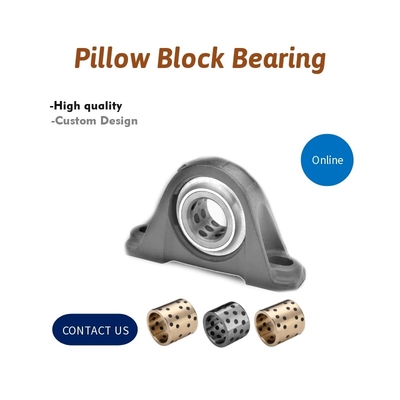

Les roulements de bloc d'oreiller, parfois appelés roulements de bloc de support, sont des roulements montés qui sont utilisés pour fournir un support de charge pour un arbre tournant.Leur surface de montage est sur un plan parallèle et décalé de l'axe de l'arbreLes trous ou fentes de montage dans la base ou les pieds des roulements de bloc d'oreiller autolubrifiés permettent un réglage et un montage faciles.

C' est vrai.

UneAutolubrifiésUn bloc d'oreiller se réfère généralement à un boîtier avec un coussin antifriction inclus.Autolubrifiésbloc d'oreiller désigne tout roulement monté où l'arbre monté se trouve sur un plan parallèle à la surface de montage et perpendiculaire à la ligne centrale des trous de montage,en contraste avec les différents types de blocs de brides ou de blocs de brides. UneBloc d'oreillers autolubrifiésle bloc d'oreiller peut contenir un roulement avec l'un des différents types d'éléments roulants, y compris une bille, un rouleau cylindrique, un rouleau sphérique, un rouleau conique ou une boîte métallique ou synthétique.Le type d'élément roulant détermine le type de coussinIls diffèrent des "blocs de roulement", qui sontautolubrifiésbloc d'oreillerles boîtiers de roulement fournis sans roulement et sont généralement destinés à des charges plus élevées et à un roulement installé séparément.

L'application fondamentale des deux types est la même, qui consiste à monter un roulement en toute sécurité permettant à son anneau extérieur d'être stationnaire, permettant la rotation de l'anneau intérieur.Le boîtier est boulonné à une fondation à travers les trous dans la base. Leautolubrifiésbloc d'oreillerLes boîtiers de type split sont généralement des boîtiers en deux pièces où le capot et la base peuvent être détachés, tandis que d'autres peuvent être des boîtiers en une seule pièce.Différents dispositifs d'étanchéité peuvent être prévus pour empêcher la poussière et d'autres contaminants d'entrer dans le boîtier.

Par conséquent, le boîtier offre un environnement propre dans lequel le roulement sensible à l'environnement peut tourner sans contaminants, tout en conservant la lubrification, l'huile ou la graisse,augmentation de ses performances et de son cycle de travail.

Matériel

Autolubrifiant pIllow blocLes boîtiers de roulement sont généralement en fonte grise, mais plusieurs types de métaux peuvent être utilisés pour les fabriquer, y compris le fer ductile, l'acier,Acier inoxydable et divers types de thermoplastiques et de plastiques à base de polyéthylèneL'élément de roulement peut être fabriqué avec un alliage d'acier chrome 52100 (le plus commun), en acier inoxydable, en plastique ou en matériaux de bousculade,comme le bronze coulé SAE660 ou le bronze sintré imprégné d'huile SAE841 ou de matière synthétique.

Le dessin

Les roulements auto-lubrifiants sont auto-alignés, avec des boîtiers en fonte. Ils sont disponibles dans nos roulements auto-lubrifiés en graphite bronze ou nos roulements en graphite varbon.Voir le tableau ci-dessous pour nos tailles standard.

Caractéristiques

· Facilité de gestion grâce à une intégration complète dans une unité

À l'instar des roulements à billes, les supports de coussin VIIPLUS peuvent être facilement fixés à un arbre de montage avec des vis de verrouillage.Un anneau intérieur fourni dans le trou du roulement sphérique VIIPLUS contribue à une excellente performance de frottement indépendamment de la rugosité de surface de l'arbre de montage.

· Fonctionnement sans entretien

Les oreillers VIIPLUS sont adaptés à une utilisation sans lubrification, de sorte qu'ils peuvent être utilisés sur des machines de transformation alimentaire où l'utilisation de lubrifiant est indésirable,ainsi que dans les zones difficiles à lubrifier sans se soucier. (La durée de vie du roulement peut être prolongée si le roulement est lubrifié.)

Spécifications des roulements

Pour les roulements auto-lubrifiés, la sélection du produit est basée sur:

1.Diamètre de l'arbre: le diamètre doit être adapté aux dimensions appropriées du trou de l'unité de roulement.prêt à être fixé par le dispositif de verrouillage.

2.Hauteur de l'arbre: la hauteur de l'arbre ou du dossier est déterminée en mesurant la distance entre la base du bloc de plomberie et le centre de l'arbre.

3.Taille de l'arbre: le diamètre maximal de l'arbre ou la taille du trou du roulement monté.

4.Vitesse maximale: la vitesse maximale autorisée de l'arbre avec lequel le roulement a été conçu pour fonctionner.

5.Charge maximale: la capacité de charge dynamique des roulements capables de combiner des charges radiales et de poussée ou la charge radiale maximale admissible pour les roulements qui ne peuvent supporter que des charges radiales.La charge nominale varie en fonction de la vitesse de l'arbre. Consultez le fabricant pour connaître la charge nominale à différentes vitesses d'arbre.

Application du projet

UneAutolubrifiésle roulement de bloc d'oreiller est constitué d'un support de montage (Autolubrifiésbloc d'oreiller) qui abrite un roulement et est utilisé dans des applications à faible couple et à faible charge.
