Disponibilité

Formes de roulements fabriquées sur commande : bagues cylindriques en alliage de bronze selon ISO 4379, pièces spéciales selon ISO, DIN ou conception client, alliages spéciauxRondelle de butée : joint de rondelle de butée à lubrification limite

Catégorie de rondelle de butée : paliers autolubrifiés sans huile

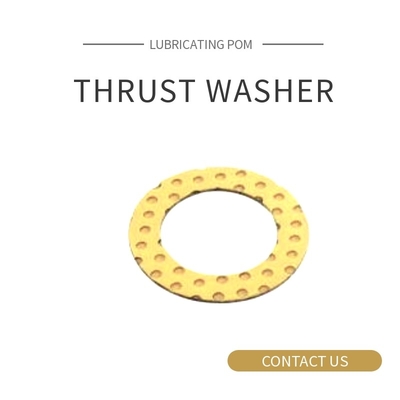

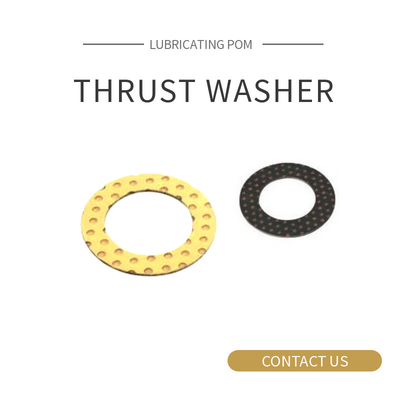

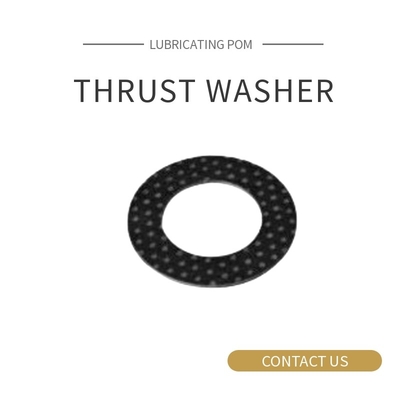

Modèle de rondelle de butée : sf-2wc

Organisation des matériaux

1. Le mélange de polyformaldéhyde modifié (POM) et de plomb présente une résistance élevée à l'usure et un faible coefficient de frottement, même en cas de manque instantané d'huile. La surface de roulement est régulièrement disposée avec un angle en spirale du puits de stockage d'huile, l'assemblage doit être enduit de graisse.
2. La couche de poudre de cuivre de 0,2 à 0,3 mm a une bonne capacité de charge et une bonne résistance à l'usure, et une bonne conductivité thermique peut transférer à temps la chaleur générée pendant le fonctionnement du roulement. Le matériau composite peut pénétrer dans l'espace de la bille de poudre de cuivre et améliorer la résistance de liaison.
3. Acier à faible teneur en carbone 0,4 ~ 2,2, améliore la capacité de charge et la fonction de transfert de chaleur du roulement.
4. Cuivre/étamage, revêtement de cuivre 0,008 mm, revêtement d'étain 0,05 mm, de sorte que le roulement ait une bonne fonction de résistance à la corrosion.

TABLEAU DES TAILLES DES RONDELLES

Caractéristiques d'application

Il est particulièrement adapté au mouvement rotatif, au mouvement de balancement sous forte charge et à basse vitesse ainsi qu'aux pièces qui sont souvent ouvertes et fermées sous charge mais qui ne sont pas faciles à former une lubrification fluide. Dans des conditions de lubrification limite, il peut être utilisé pendant une longue période sans ravitaillement et entretien, et le ravitaillement en cours de processus peut prolonger la durée de vie du roulement. La couche plastique sur sa surface peut laisser une certaine marge lorsque la douille est formée, et peut être traitée par elle-même après avoir été pressée dans le trou, afin d'obtenir une meilleure taille d'assemblage.
À l'heure actuelle, il est principalement utilisé dans les machines métallurgiques, les machines minières, les machines de conservation de l'eau, les châssis automobiles, les machines de construction, les machines agricoles, les machines de laminage d'acier, etc.
Taille standard de la série de joints sf-2wc

1. Le mélange de polyformaldéhyde modifié (POM) et de plomb présente une résistance élevée à l'usure et un faible coefficient de frottement, même en cas de manque instantané d'huile. La surface de roulement est régulièrement disposée avec un angle en spirale du puits de stockage d'huile, l'assemblage doit être enduit de graisse.
2. La couche de poudre de cuivre de 0,2 à 0,3 mm a une bonne capacité de charge et une bonne résistance à l'usure, et une bonne conductivité thermique peut transférer à temps la chaleur générée pendant le fonctionnement du roulement. Le matériau composite peut pénétrer dans l'espace de la bille de poudre de cuivre et améliorer la résistance de liaison.
3. Acier à faible teneur en carbone 0,4 ~ 2,2, améliore la capacité de charge et la fonction de transfert de chaleur du roulement.
4. Cuivre/étamage, revêtement de cuivre 0,008 mm, revêtement d'étain 0,05 mm, de sorte que le roulement ait une bonne fonction de résistance à la corrosion.

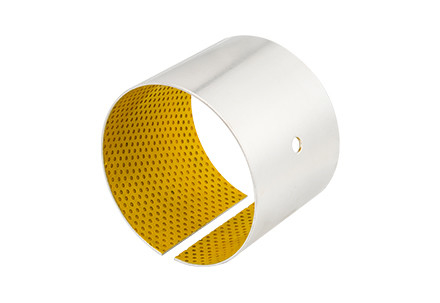

Roulement composite : le roulement à lubrification limite est fabriqué à partir d'une plaque d'acier à faible teneur en carbone de haute qualité, avec de la poudre de bronze sphérique frittée au milieu, une surface roulée de polyambrose modifié (POM) et un puits de stockage d'huile. Bonne capacité de charge, bonne résistance à l'usure. Il convient aux conditions de température normale et aux endroits à forte charge et à basse vitesse, remplace le manchon en cuivre traditionnel, réduit à la fois le coût et prolonge la durée de vie. Dans des conditions de lubrification limite pendant une longue période sans entretien d'huilage, mais dans l'huilage de la couche supérieure, la durée de vie du roulement est plus longue. Le plastique de surface peut conserver une certaine marge lorsqu'il est traité et moulé, et peut être traité par lui-même après avoir été assemblé et pressé dans le trou du siège, afin d'obtenir une meilleure taille d'assemblage.
Il est largement utilisé dans les châssis automobiles, les machines de forgeage et de pressage, les machines métallurgiques et minières, les machines d'ingénierie, l'eau et l'électricité, l'industrie du laminage d'acier et d'autres domaines. La surface du produit ne contient pas de plomb, le domaine d'utilisation peut s'étendre au domaine des exigences de protection de l'environnement.

Pression de roulement maximale (statique) : 250 N/mm2
Pression de roulement maximale (dynamique) : 140N/mm 2
Coefficient de frottement (lubrification à la graisse) : 0,05 ~ 0,25
Vitesse de glissement maximale (lubrification à la graisse) : 2,5 m/s
Valeur PV maximale (lubrification à la graisse) : 2,8n/mm2. M/s
Température de fonctionnement : -40℃~+130℃

DX0606, DX0608, DX0610, DX0806, DX0808, DX0810, DX1010, DX1012, DX1015, DX1020, DX1210, DX1212, DX1220, DX1225, DX1310, DX1412, DX1415, DX1420, DX1425, DX1510, DX1512, DX1515, DX1520, DX1625, DX1610, DX1710, DX1712, DX1720, DX1810, DX1812, DX1815, DX1820, DX1825, DX2012, DX2015, DX2020, DX2025, DX2030, DX2210, DX2212, DX 2215, DX2220, DX2225, DX2230, DX2415, DX 2420, DX 2425, DX 2512, DX 2515, DX 2525, DX 2525, DX 2540, DX 2550, DX 2815, DX 2820, DX 2840, DX 3012, DX 3015, DX 3025, DX 3030, DX 3030, DX 3040, DX 3220, DX 3230, DX 3240, DX 3512, DX 3515, DX 3525, DX 3540, DX 3550, DX3815, DX 3830, DX 3840, DX 4025, DX 4040, DX 4050, DX 4520, DX 4525, DX 4540, DX 4550, DX 5020, DX 5030, DX 5040, DX 5050, DX 5060, DX 5530, DX 5540, DX 5560, DX 6040, DX 6060, DX 6060, DX 6060, DX 6530, DX 6540, DX 7040, DX 7060, DX 7060, DX 7060, DX 7080, DX 7530, DX 7540, DX 7550, DX 7560, DX 7570, DX 7580, DX 8040, DX 8060, DX 8080, DX 80100, DX 8540, DX 8560, DX 8580, DX 85100, DX9040, DX 9050, DX 9060, DX 9080, DX 90100

Domaine d'application

VIIPLUS est l'une des entreprises solides en Chine spécialisée dans la production de roulements autolubrifiants, de paliers lisses, de roulements composites, de roulements sans huile, de roulements secs et de roulements sans entretien. La qualité et les performances des produits ont atteint le niveau de leurs homologues étrangers.

Domaine d'application
En raison de la combinaison des caractéristiques et des performances des matériaux, les bagues COMPOSITE WASHER ont été plus largement utilisées et promues que les roulements autolubrifiants courants. Structure à paroi mince, petite taille, poids léger, ce qui rend la bague COMPOSITE facile à utiliser. Basés sur les propriétés des matériaux du mélange de la couche résistante à l'usure, les produits pom conviennent aux applications difficiles à entretenir et difficiles à huiler, sans huile et à faible teneur en huile. Pendant l'utilisation, le mélange forme un film de transfert pour protéger l'arbre de meulage contre le grippage de l'arbre. Le mélange a une excellente résistance à l'usure et un faible coefficient de frottement, ainsi qu'une quantité appropriée d'élastoplasticité, qui peut répartir la contrainte sur une large surface de contact, améliorant ainsi la capacité de charge des produits de roulements lisses (voir). Par conséquent, les produits de roulements lisses conviennent aux occasions de rotation, de balancement, de glissement axial et autres.

Machines agricoles et machines alimentaires
Tracteurs, moissonneuses-batteuses, presses à balles (de foin, de paille, etc.) ; Presse à balles, équipement de transformation de la viande, récolteuse de pommes de terre, pulvérisateur, séchoir à grains, équipement de plantation, équipement de brassage, etc.

L'industrie automobile
Dans l'application typique de l'industrie, on trouve : l'accélérateur, la pédale de frein et d'embrayage, le mécanisme de réglage des rétroviseurs, les essuie-glaces, le mécanisme de levage des vitres, l'organisation du toit ouvrant, le joystick, le mécanisme de tension de la ceinture de sécurité, le mécanisme de réglage du siège, l'amortisseur, le moteur, la suspension, le carburateur, la charnière de porte, la valise, la charnière du capot, avec la biellette et la rotule, le papillon des gaz, la colonne de direction et le dispositif de direction, etc.

Appareils électroménagers, appareils commerciaux, équipements hospitaliers
Climatisation, aspirateur, lave-vaisselle, machine à coudre, machine à laver, réfrigérateur, photocopieur, imprimante, scanner, système de traitement du courrier, dispositif de tri des lettres, équipement dentaire, équipement de radiographie, table d'opération, etc.

Industrie hydraulique
Pompe à engrenages, pompe à eau, pompe à piston, vanne à bille, vanne papillon, vanne de mélange, vanne de régulation, compresseur d'air alternatif, frein hydraulique, compresseur centrifuge, vérin hydraulique, etc.

Machines de construction, industrie mécanique
Excavatrices, ascenseurs hydrauliques, bétonnières, chariots élévateurs, vérins hydrauliques, dispositifs de tension de courroie, grues, camions à mortier, chariots élévateurs à palettes, ascenseurs pneumatiques, bulldozers, escaliers mécaniques, passerelles piétonnes, remorques lourdes, équipements de perfusion de liquide, chargeurs latéraux, etc.

Autres applications
Bicyclettes, motos, outils, machines à filer, scies alternatives, machines de découpe, machines textiles, métiers à tisser, machines à boutons, systèmes d'emballage, équipements de machines à clouer, équipements de fabrication de verre, etc.
