| Nom De Marque: | REPLACE OILLESS BEARINGS |
| Numéro De Modèle: | LE TYPE DE BAGUE A BRIDÉ DOUILLE SIMPLE |
| Nombre De Pièces: | Négociables |
| Prix: | Competitively Priced vs POM, Provides Lubricating Bush |
| Conditions De Paiement: | TTT À L'AVANCE Western Union |
| Capacité à Fournir: | Bagues en bronze à flasque, rondelles de poussée en bronze, individu lubrifiant les bagues en bronze |

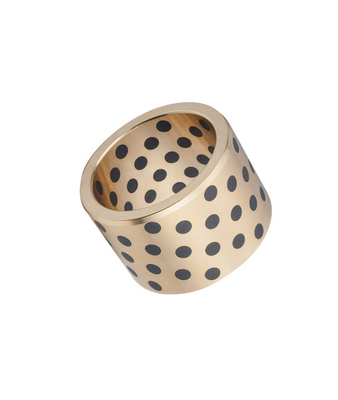

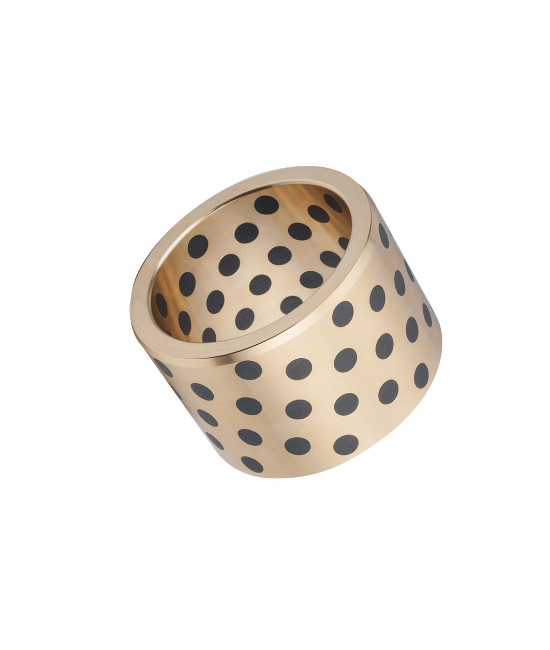

Le roulement à bague en graphite à bride en bronze coulé au manganèse C86300 430B avec rainures d'huile sur plaque est un composant hautes performances conçu pour les applications exigeantes. Fabriqué en bronze coulé au manganèse C86300, il offre une excellente résistance à l'usure et une durabilité. La conception à bride offre une stabilité et un soutien supplémentaires, tandis que l'insert en graphite améliore encore les propriétés de lubrification du roulement et réduit la friction. Les rainures d'huile sur plaque répartissent efficacement le lubrifiant, garantissant des performances constantes et fiables. Ce roulement à bague convient à une large gamme d'applications industrielles, notamment les machines, la transmission de puissance, etc.
VIIPLUS INTERNATIONAL fabrique des bagues en graphite avec bouchon en bronze de première qualitéhttps://viiplus.comaux opérations minières en Chine. Avec qualité et précision, vous pouvez également trouver notreroulements autolubrifiants et paliers lisses, bagues en bronzeavec la même robustesse et les mêmes caractéristiques techniques que vous attendez. Avec un ajustement et une durabilité exceptionnels surbagues en bronze graphite, attendez-vous à réaliser des heures sans précédent sur votre machine.BCatalogue en ligne des fabricants de bagues ronze
Vous avez accès aux derniers téléchargements ici. Cliquez sur leBagues en bronze massif avec bagues en graphite bouchées.pdf...symbole de catalogue pour afficher le fichier et télécharger le fichier de catalogue des roulements à bague autolubrifiante.
| Exigences chimiques | ||||||||||||
| Cuivre Alliage N° UNS |
Composition, % max, sauf indication contraire | |||||||||||
| Nickel | ||||||||||||
| Cuivre | Étain | Plomb | Zinc | Fer | Y compris | Aluminium | Manganèse | Antimoine | Soufre | Phosphore | Silicium | |
| Cobalt | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22,0–28,0 | 2,0–4,0 | 1.0UN | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9,0–11,0 | 0,30 | 1,0–3,0 | 0,20 | 1.0UN | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50UN | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50UN | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C93700 | 78,0–82,0 | 9,0–11,0 | 8,0–11,0 | 0,8 | 0,7C | 0,50UN | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| UN Pour déterminer le minimum de cuivre, le cuivre peut être calculé comme cuivre plus nickel. | ||||||||||||
| B Pour les coulées continues, le phosphore doit être de 1,5 % maximum. | ||||||||||||
| C Le fer doit être à 0,35 % maximum lorsqu'il est utilisé pour le support en acier. | ||||||||||||

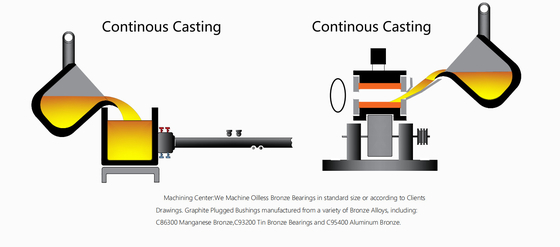

La coulée continue est une méthode de coulée avancée dans laquelle le métal en fusion est versé en continu dans un moule métallique spécial appelé moule. La pièce coulée solidifiée (enrobée) est retirée en continu de l'autre extrémité du moule. Le développement de la coulée continue est un moyen important d'optimiser la structure de l'industrie métallurgique chinoise, ce qui modifiera fondamentalement la faible efficacité et la forte consommation de la production de matériaux métalliques en Chine, et favorisera le développement de la structure des produits dans le sens de la spécialisation. Le développement de technologies avancées de coulée continue, telles que la coulée continue quasi finale, la coulée continue monocristalline, la coulée continue à haute efficacité et le chargement à chaud de billettes de coulée continue, sera très actif et favorisera le développement d'une série de nouveaux matériaux.
La coulée centrifuge est une technique et une méthode de coulage de métal liquide dans un moule à rotation rapide pour remplir le moule et former une pièce moulée. En raison du mouvement centrifuge, le métal liquide peut bien remplir le moule dans la direction radiale et former la surface libre de la pièce moulée. Un trou intérieur cylindrique peut être obtenu sans noyau. Aide à éliminer les gaz et les inclusions des métaux liquides. Affecte le processus de cristallisation du métal, améliorant ainsi les propriétés mécaniques et physiques des pièces moulées.
avec lubrification au graphite solide. Différentes spécifications de matériaux, formes standards et spéciales sont également disponibles.
– Sans entretien (autolubrifiant)
– Convient aux applications à charges lourdes
– Résiste aux températures extrêmes
– Longue durée de vie
– Peut fonctionner sans huile pendant une longue période
– Capacité de charge extrêmement élevée, bonne résistance à l’usure et faible frottement
– Particulièrement adapté aux faibles vitesses et aux charges élevées
– Convient aux mouvements alternatifs, oscillatoires ou intermittents où la formation d'un film d'huile est difficile
– Bonnes caractéristiques de résistance chimique et anticorrosion
– Peut être utilisé dans une large plage de températures de -40℃ à +300℃

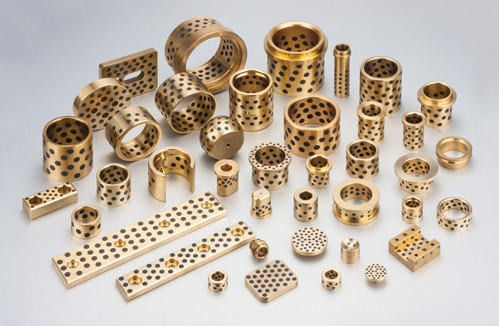

Formes de roulements fabriquées sur mesure :
Douilles droites
Bagues de bride
Plaques d'usure
Rondelle de butée
Bronze sans graphite
Bronze avec graphite
Bague personnalisée : pièces spéciales selon
ISO, DIN ou conception client, alliages spéciaux.
Bagues autolubrifiantes utilisées dans les ensembles d'outils, les matrices d'emboutissage des métaux, les moules, les machines spéciales et les équipements lourds de tous types.
Ce type de palier lisse et de bagues C86300 peut être utilisé dans des environnements secs, à haute température, à haute pression, corrosifs, aquatiques ou autres environnements chimiques lorsqu'aucune huile ne peut être introduite. Il est largement utilisé dans la gamme de produits automobiles, l'ingénierie hydraulique, les vannes de barrage, les industries du plastique, les machines de coulée successive, les rouleaux en acier dans l'industrie métallurgique, les machines minérales, les navires, les turbogénérateurs, les turbines hydrauliques et les machines de moulage par injection...Roulement à bride en bronze coulé pour vérin hydrauliqueAvec lubrifiant solide Les produits sont largement utilisés dans les machines de coulée continue, les machines minières, les navires, les turbines à gaz, etc.
| Numéro de matériel | VSB-JDB (600 lb) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Composition chimique | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Densité(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Dureté(HB) | ＞210 | >250 | >150 | ＞70 | ＞80 | >190 | HRC > 58 |
| Résistance à la traction (N/mm²) | >750 | >800 | >800 | >200 | ＞260 | >250 | >1500 |
|
Allongement (%) |
＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Coefficient de dilatation linéaire | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Température de fonctionnement(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Charge dynamique maximale(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Vitesse linéaire maximale (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Valeur PV maximale de lubrification (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Quantité de déformation de compression permanente 300 N/mm² |
<0,01 | <0,005 | <0,04 | <0,05 | <0,05 | <0,015 | <0,002 |
| manche droite | ||
| D | d | L |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| manche droite allongée | ||
| D | d | L |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS propose une gamme complète de moulagesRoulements en bronze Rainures d'huile et rainures de graissageet des plaques coulissantes.Paliers lisses en bronze coulé, paliers à bride, et des pièces personnalisées sont disponibles avec des rainures d'huile ou de graissage. Des roulements en bronze autolubrifiants sans entretien avec des rainures remplies de graphite ou des bouchons en graphite sont disponibles.
Bagues en bronze C86300 et produits en bronze coulé / fabricant de Chine - roulements autolubrifiants - composants standard
Manchon et bague à bride en bronze pour machines métallurgiques.Machines minières, machines de moulage par injection, construction navale, aérospatiale, marine, turbine, turbine à gaz, industries de moulage par poinçonnage automobile, etc.
Formes de roulements à brides réalisées sur mesure : formes standards en dimensions spéciales, rondelles de butée, rondelles de butée à brides, demi-roulements, formes spéciales obtenues par emboutissage ou emboutissage profond, conceptions de roulements personnalisées
Bagues en bronze au manganèse et en bronze phosphate, comme les bagues en bronze C86300 STANDARD, application sous charges et vitesses très élevées. Cependant, les applications de paliers lisses nécessitent une lubrification fiable. Outre d'excellentes qualités mécaniques, ces alliages présentent une bonne résistance à la corrosion. Le C86300 est composé La combinaison de cuivre, de manganèse, d'aluminium et de fer dans le C86300 augmente sa résistance à la traction
ou plus de 110 000 KSI.
Bronze coulé avec bouchon en graphite autolubrifié pour températures plus élevées et charges plus lourdesBronze coulé avec bouchon en graphite autolubrifié pour températures plus élevées et charges plus lourdes
Description:C86300BronzeRoulements autolubrifiantsavec des bouchons en graphite intégrés Roulements coulissants en laiton haute résistance. Une variété d'alliages composés de plus de deux éléments est appeléelaiton spécial.Comme par l'aluminium, le plomb, l'étain, le manganèse, le nickel, le fer, l'alliage de cuivre et de silicium, le cuivre jaune à haute résistance en fait partie.Haute résistance et dureté, haute résistance à la corrosion chimique.
VIIPLUSROULEMENTS EN BRONZE GRAPHITE DE CHINEest un roulement autolubrifiant à base de cuivre pour les applications à charges lourdes dans lequel des bouchons de lubrifiant solide sont intégrés.
VIIPLUS fournit des services spécialisés d'ingénierie, de conception, de fabrication et d'assistance pour les solutions de roulements autolubrifiants. Notre équipe expérimentée d'ingénieurs et d'artisans qualifiés fournit constamment des produits de qualité supérieure, répondant aux exigences des clients de tous les types d'industries. Nous nous efforçons de respecter ou de dépasser les attentes de nos clients en matière de calendrier en livrant systématiquement nos produits et services de bagues à temps.
Matériel:CuZn25Al5Mn4Fe3
| Bague massive en bronze avec bouchons de lubrification intégrés, DIN 1850/ISO 4379, sans entretien | |||
| DÉTAILS TECHNIQUES | |||
| Capacité de charge spécifique statique | 150 [N/mm2] | Contrainte de température | - 100 [°C] à + 300 [°C] |
| Capacité de charge spécifique dynamique | 100 [N/mm2] | ||
| Vitesse de glissement | ≤ 0,3 à 1,0 [m/s] | Valeur PV max. | 1,5 [N/mm² x m/s] |
| Valeur de frottement | 0,03 [µ] à 0,2 [µ] lubrifié/sec | Dureté | 190-220 HB |
| MATÉRIELS | |||
| Matériel de support | CuZn25Al5 | Autres alliages de bronze couramment utilisés | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Couche glissante | Surface de lubrifiant solide : environ 25-30 % | ||
| DÉTAILS DE LA TOLÉRANCE | |||
| Boîtier Ø | H7 | Tolérance de l'arbre | f7 ou h6 |
| Ø intérieur de la douille après montage | Veuillez consulter nos ingénieurs commerciaux, tolérance standard livrée : r6 ou E7 | ||
| MATÉRIAU DE L'ARBRE | |||
| La dureté de l'arbre doit être au moins 70 à 100 HB plus dure que l'alliage de bronze. | |||
| Rugosité de surface ≤ Ra 0,8 | |||
| PROPRIÉTÉS | |||
| Il répond aux exigences opérationnelles les plus élevées et est adapté aux charges de choc. Selon l'alliage, il est résistant à la corrosion et également très résistant à l'usure avec une longue durée de vie. | |||
| DOMAINE D'APPLICATION | |||
| Grues, machines minières, engins de chantier, applications offshore et marines, aciéries, hydroélectricité et hydromécanique | |||
| ENTRETIEN | |||
| Il s'agit d'un matériau de roulement sans entretien, mais un graissage initial est obligatoire pour le processus de « rodage ». Il convient d'utiliser une graisse au lithium résistante au vieillissement. | |||
| CONSEILS DE MONTAGE | |||
| Logement | Chanfrein min. 1,5 mm x 15-45°, pour un alignement facile des bagues | ||
| Arbre | Chanfrein 5 mm x 15°, pour une insertion facile de l'arbre | ||
| Pour les diamètres plus petits, le diamètre extérieur doit être graissé avant d'enfoncer. | |||
| Pour les diamètres plus grands, il convient d'utiliser de la glace sèche pour le montage par congélation. | |||
VSB-50Roulement à lubrification solideest produit en renforçant le laiton qui a de bonnes performances physiques et une bonne aptitude à la coulée. De plus, le matériau en laiton a une très bonne capacité anti-érosion dans l'air, l'eau douce et l'eau de mer. La surface est usinée régulièrement et finement avec des douilles dans lesquelles un lubrifiant solide particulier est rempli. Le produit est largement utilisé sur les machines de coulée et de laminage consécutifs, les équipements d'exploitation minière, les navires, les machines à vapeur, etc.
|
Grade |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Matériel |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Densité |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Dureté |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Résistance à la traction |
≥750 |
≥ 250 |
≥500 |
≥270 |
≥800 |
|
Limite d'élasticité |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Élongation |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Coefficient de dilatation linéaire |
1,9×10-5/℃ |
1,8 × 10-5/℃ |
1,6×10-5/℃ |
1,8 × 10-5/℃ |
1,9×10-5/℃ |
|
Température max. |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Charge dynamique max. |
100 |
60 |
50 |
70 |
120 |
|
Vitesse max. (à sec) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (lubrification) |
200 |
60 |
60 |
80 |
200 |
|
Déformation par compression |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Numéro de produit |
Compositions chimiques |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
N.-É. |
Pb |
|
60 à 66 |
22 à 28 |
5,0 à 8,0 |
2.0~4.0 |
2,5 à 5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Vous êtes intéressé par nos produits ?Demandez un devis :tiffany@viiplus.com
