| Nom De Marque: | VIIPLUS Sleeve & Bearing |
| Numéro De Modèle: | Bronze C95400 en aluminium |
| Nombre De Pièces: | Taille standard ne baguant aucune quantité d'ordre minimum |
| Prix: | Bushings High Quality Price Ratio B2B |
| Conditions De Paiement: | T/T, L/C, Western Union, |
| Capacité à Fournir: | les roulements de graphite, Chine, fabricants, fournisseurs, usine, en gros, roulement de journal mé |
La bague en bronze d'aluminium C95400, disponible en modèles à épaulement et droits, offre des performances et une durabilité exceptionnelles pour une large gamme d'applications industrielles. Le bronze d'aluminium, un alliage unique combinant les propriétés de l'aluminium et du bronze, présente une résistance élevée, une résistance à la corrosion et une durabilité à l'usure.
La bague à épaulement présente une partie surélevée ou étagée qui offre un soutien et une stabilité supplémentaires. Cette conception est souvent utilisée dans les applications où des charges plus élevées ou un alignement supplémentaire sont nécessaires. La conception droite, en revanche, offre un profil plus profilé adapté aux espaces restreints ou lorsqu'une bague à profil plus bas est préférée.
Les deux modèles de bagues en bronze aluminium C95400 sont conçus avec précision pour répondre à des normes de qualité strictes. Ils sont fabriqués à l'aide de matériaux de haute qualité et de techniques de fabrication avancées pour garantir des performances supérieures et une durabilité à long terme.
La composition en bronze d'aluminium des bagues les rend idéales pour une utilisation dans des environnements qui les exposent à des produits chimiques corrosifs ou à des températures élevées. Leur résistance à l'usure et à l'abrasion les rend également adaptées aux applications à grande vitesse ou à forte charge.
Que vous ayez besoin d'une conception à épaulement ou droite, la bague en bronze aluminium C95400 est une solution fiable et économique pour améliorer les performances et la durabilité de vos systèmes mécaniques. Sa combinaison unique de propriétés et de polyvalence en fait un choix populaire pour diverses applications industrielles.
Laiton imprégné de graphite
C95400* Bronze d'aluminium : C954 Bronze d'aluminium Ours...
Alliage de cuivre à paroi mince droite
| Numéro de pièce | L | MPBZ | MPBZU | |||||||||||||||||||||
| Taper | dF7 | Dm6 (*1) |
Épaisseur (N) | * Vis de butée de rotation (référence) | Dm6 (*1) |
Épaisseur (N) | ||||||||||||||||||
| MPBZ MPBZU *Les dimensions L entre ( ) ne sont disponibles que pour MPBZ. |
5 | +0,022 +0,010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0,028 +0,013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0,034 +0,016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1,5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0,041 +0,020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0,050 +0,025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0,060 +0,030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0,071 +0,036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
Nous réalisons des progrès continus dans le domaine des paliers lisses, notamment dans l'utilisation pratique de matériaux composites, etc.
lubrifiants pour couvercles.
Ces roulements sont appelés paliers sans huile car aucune lubrification externe n'est requise. Les paliers sans huile ont un lubrifiant sec comprimé dans le métal de base.
Au moment du mouvement de frottement, les particules de lubrifiants solides forment de minuscules membranes lubrifiantes à la surface de la pièce en mouvement.
Viiplus est le leader du marché des bronzes d'aluminium haut de gamme
Bague en bronze aluminium C954 fabriquée sur commande - « Fabriqué en Chine »
Le bronze d'aluminium est l'alliage à base de cuivre standard le plus résistant.
| Tableau de composition et de propriétés des matériaux | |||||||||||
| Grade | Matériau en alliage de bronze | ||||||||||
| Matériel | CuZn25A15Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | |||||||
| Densité | 8 | 8.9 | 7.8 | 8.9 | |||||||
| Dureté HB | >210 | >70 | >150 | >95 | |||||||
| N/mm² Résistance à la traction |
>750 | >200 | >600 | >260 | |||||||
| Limite d'élasticité N/mm² | >450 | >90 | >260 | >150 | |||||||
| % Élongation |
>12 | >15 | >10 | >8 | |||||||
| Coefficient de dilatation linéaire | 1,9 x 10-5/C | 1,8 x 10-5/C | 1,6×10-5/°C | 1,8 × 10-5/°C | |||||||
| °C Température max. |
-40～+300 | -40~+400 | -40～+400 | 40～+400 | |||||||
| N/mm² Charge max. |
100 | 60 | 50 | 70 | |||||||
| m/mm Charge max. (à sec) |
15 | 10 | 20 | 10 | |||||||
| N/mm²*m/mm Max.PV(Lubrification) |
200 | 60 | 60 | 80 | |||||||
| 300 N/mm² Déformation par compression |
< 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm | |||||||
Taille standard de résistance la plus élevéeC95400Bronze d'aluminiumBride bouchée en graphite
Bague en bronze coulé pour roulements à billes d'excavatrices et de camions à ordures, bagues en bronze pour robots industriels, manchon en bronze pour machines de moulage par injection,
Bagues en bronze pour machines de creusement de tunnels, paliers en bronze pour vannes de barrage, bagues en bronze pour turbines hydrauliques pour centrales hydroélectriques, bagues en bronze pour vannes d'eau et plus encore.
Roulements autolubrifiants de haute qualité à prix compétitif. Produits chinois de qualité. Fournisseurs audités SGS. Portail B2B leader.
Le bronze d'aluminium C95400 CuAl10Fe3 est le bronze d'aluminium le plus courant et est utilisé dans de nombreux endroits lourds, à forte charge et à forte usure.
Bonne résistance à la traction, ductilité, soudabilité et résistance à la fatigue.
Les applications typiques incluent les engrenages à vis sans fin, les bagues, les composants de pompe et les roulements.
Bague en bronze d'aluminium C95400 Le bronze d'aluminium, également connu sous le nom de C954, est l'alliage de bronze d'aluminium à usage général le plus populaire.
Il offre une limite d'élasticité et de traction élevée, une bonne ductilité, une soudabilité et une résistance exceptionnelle à l'usure, à la fatigue et à la déformation sous choc ou surcharge.
Le bronze d'aluminium C95400 est un bronze d'aluminium dur et résistant qui résiste à l'usure, à l'abrasion et à la déformation sous des charges de compression élevées.
Associé à divers métaux, le bronze d'aluminium C95400 prolonge la durée de vie des pièces, réduit les coûts de maintenance, réduit les frottements, les éraflures et les éraflures.
Nous produisons du C95400, du C95500 et du C95900 dans des dimensions standards pour les ronds, les tubes et les rectangles. L'aluminium, associé au fer et au nickel dans le C95500,
agit comme renfort dans ces alliages. Tous les bronzes d'aluminium peuvent être traités thermiquement, ce qui augmente encore la résistance à la traction.
| Alliage de cuivre n° | Cu% | Pb% | Sn% | Zn% | Fe% | P% | Ni% | Al% | Bi% | Mn% | S% | Sb% | Si% |
| C89325 | 84,00-88,00 | 0,1 | 9h00-11h00 | 1 | 0,15 | 0,1 | 1.003 | 0,005 | 2,70-3,70 | 0,08 | 0,5 | 0,005 | |
| C89831 | 87,00-91,00 | 0,1 | 2,70-3,70 | 2.00-4.00 | 0,3 | 0,05 | 1.003 | 0,005 | 2,70-3,70 | 0,08 | 0,25 | 0,005 | |
| C89833 | 86,00-91,00 | 0,09 | 4.00-6.00 | 2.00-6.00 | 0,3 | 0,05 | 1.003 | 0,005 | 1,70-2,70 | 0,08 | 0,25 | 0,005 | |
| C89835* | 85,00-89,00 | 0,09 | 6h00-7h50 | 2.00-4.00 | 0,2 | 0,1 | 1.003 | 0,005 | 1,70-2,70 | 0,08 | 0,35 | 0,005 | |
| C89844 | 83,00-86,00 | 0,2 | 3.00-5.00 | 7h00-10h00 | 0,3 | 0,05 | 1.003 | 0,005 | 2.00-4.00 | 0,08 | 0,25 | 0,005 | |
| C90300* | 86.00-89.001 | 0,3 | 7,50-9,00 | 3.00-5.00 | 0,2 | 0,052 | 1.003 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90800 | 85.00-90.001 | 0,25 | 11h00-13h00 | 0,25 | 0,15 | 0,302 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90810 | Rem.1 | 0,25 | 11h00-13h00 | 0,3 | 0,15 | 0,15-0,802 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C95400* | 83,00 min | 3.00-5.00 | 1.503 | 10h00-11h50 | 0,5 | ||||||||
| C95500* | 78,00 min | 3.00-5.00 | 3.00-5.503 | 10h00-11h50 | 3.5 | ||||||||
| C95900* | Rem. | 3.00-5.00 | 0,503 | 12h00-13h50 | 1,5 |
*Alliage standard en stock. 1Pour déterminer Cu min., Cu peut être calculé comme Cu + Ni. 2Pour les coulées continues, P doit être de 1,5 %, max.
La valeur 3Ni inclut Co. Remarque : sauf indication contraire, les valeurs individuelles représentent des maximums.
| Résistance à la traction (min) | Limite d'élasticité (à 0,5 % d'extension sous charge min) | Allongement (en 2 po ou 50 mm min, %) | Dureté Brinell (min) | ||
| Ksi | MPa | Ksi | MPa | ||
| 85 | 485 | 32 | 195 | 12 | 170 |
| Point de fusion - Liquidus | 1038 °C |
| Point de fusion - Solidus | 1027 °C |
| Densité | 7,45 g/cm3 à 20 °C |
| Densité spécifique | 7h45 |
| Conductivité électrique | 0,075 MégaSiemens/cm à 20 °C |
| Conductivité thermique | 58,7 W/m à 20 °C |
| Coefficient de dilatation thermique 68-572 | 15,5 · 10-6 par °C (20-300 °C) |
| Capacité thermique spécifique | 419 J/kg à 20 °C |
| Module d'élasticité en traction | 107000 MPa |
| Perméabilité magnétique* | 1.27 |
| Perméabilité magnétique** | 1.2 |
Recherche par matériau de bagues en bronze (sélecteur de produits)Vous pouvez sélectionner un produit de matériau de roulement en bronze et obtenir un devis.
Fabricant de bagues en bronze d'aluminium coulées en continu C95400.
Les roulements et bagues composites métal-polymère Viiplus sont le premier producteur national chinois de produits et de paliers lisses.
Viiplus excelle dans la fabrication de pièces moulées et de produits métalliques de qualité.
Nous avons ainsi acquis la réputation de répondre aux exigences des clients en matière de fiabilité, de disponibilité et de valeur.
Le bronze d'aluminium est l'alliage à base de cuivre standard le plus résistant. Adapté aux environnements à haute température pour obtenir une autolubrification.
VIIPLUS produit des bagues en bronze aluminium C95400 en tant que roulements standard dans des tailles standard de bagues à manchon.
L'aluminium associé au fer et au nickel dans le C954 agit comme un renforçateur dans ces alliages.
Toutes les bagues en bronze d'aluminium peuvent être traitées thermiquement, augmentant encore la résistance à la traction.
✔ Bagues de manchon en bronze en stock standard avec produit en graphite
Bagues en bronze coulé

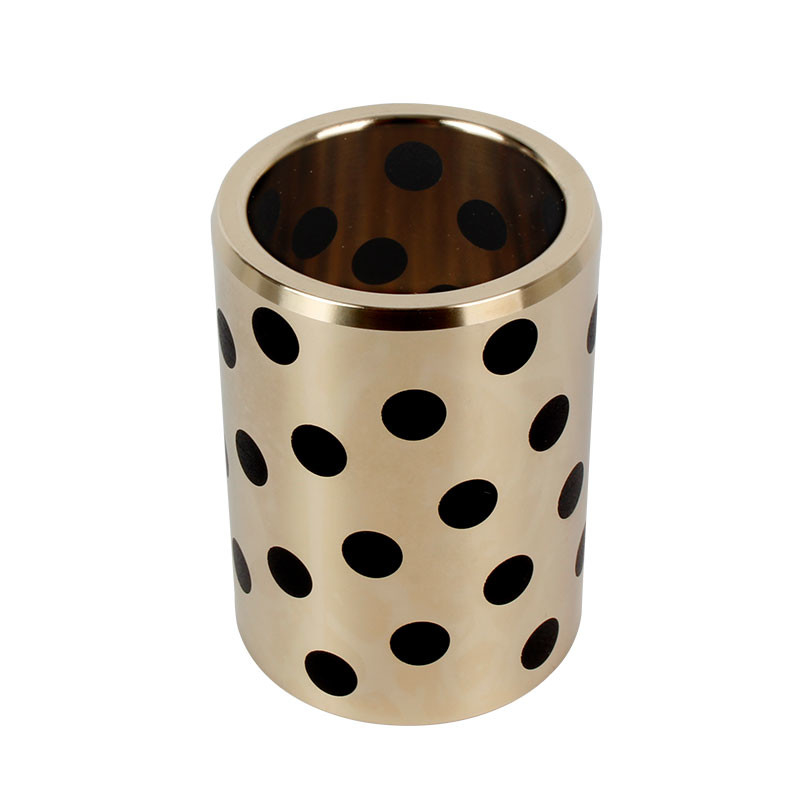

La bague en bronze aluminium C95400 avec graphite est un roulement autolubrifiant à base de cuivre pour les applications à charges lourdes dans lesquelles des bouchons de lubrifiant solide sont intégrés.
Caractéristiques de la bague en bronze aluminium C95400
Les bagues en bronze autolubrifiantes à bouchon graphite sont usinées à partir de barres de bronze coulées en continu.
Ils sont ensuite broyés et bouchés avec des bouchons à base de graphite lubrifiant solide.
Buissons de bronze
alliage de cuivre à haute résistance comme matériau de base, conditions d'utilisation en fonction d'une certaine proportion de sa surface de travail, trou usiné et remplissage d'un lubrifiant solide.
L'alliage de cuivre à haute résistance offre une capacité de charge élevée et le lubrifiant solide peut être formé avec un frottement plus faible. Dans des conditions sèches, nous concevons ....
Roulements autolubrifiants métalliques à bride en bronze massif
Roulements en bronze coulé en cuivre / Roulements en bronze à bride
Bagues en bronze à bride VSB-50
manchon de palier manchon de palier en laiton manchon de palier manchon en laiton douille douille manchon
1. Peut fonctionner sans huile pendant une longue période
2. Capacité de charge extrêmement élevée, bonne résistance à l'usure et faible frottement
3. Particulièrement adapté aux faibles vitesses et aux charges élevées
4. Convient pour les mouvements alternatifs, oscillatoires ou intermittents où le film d'huile est difficile à former
5. Bonnes caractéristiques de résistance chimique et anticorrosion
6. Peut être utilisé dans une large plage de températures de -40℃ à +300℃
Le matériau de la bride VSB-50 est constitué d'un métal solide à base de bronze coulé avec des lubrifiants solides spéciaux intégrés.
Le métal de base résiste à des charges élevées et les lubrifiants solides assurent une autolubrification.
Le roulement montreexcellentes performances sans pré-lubrification dans des conditions de température extrêmement élevée/basse et à faible vitesse.
Ce matériau offre une solution de roulement sans entretien, en particulier pour les charges élevées, les mouvements intermittents ou oscillants.
|
Grade |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Matériel |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Densité |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Dureté |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Résistance à la traction |
≥750 |
≥ 250 |
≥500 |
≥270 |
≥800 |
|
Limite d'élasticité |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Élongation |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Coefficient de dilatation linéaire |
1,9×10-5/℃ |
1,8 × 10-5/℃ |
1,6×10-5/℃ |
1,8 × 10-5/℃ |
1,9×10-5/℃ |
|
Température max. |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Charge dynamique max. |
100 |
60 |
50 |
70 |
120 |
|
Vitesse max. (à sec) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (lubrification) |
200 |
60 |
60 |
80 |
200 |
|
Déformation par compression |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Produit N° |
Compositions chimiques |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
N.-É. |
Pb |
|
60 à 66 |
22 à 28 |
5,0 à 8,0 |
2.0~4.0 |
2,5 à 5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|

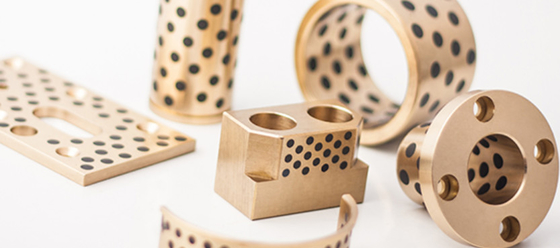

Formes de roulements disponibles en dimensions standard
· Douilles cylindriques
· Bagues à brides
· Plaques coulissantes
Formes de roulements fabriquées sur mesure :
formes standards en dimensions spéciales, rondelles de butée, rondelles de butée à bride, demi-coussinets, formes spéciales obtenues par emboutissage ou emboutissage profond, conceptions de roulements sur mesure
Machines industrielles générales et installations industrielles lourdes.
Industrie des matrices et des moules
Nous fournissons toutes sortes de blocs coulissants autolubrifiants, de manchons de guidage, de cales et d'autres produits pour les moules de pneus automobiles, les moules d'injection et les matrices d'emboutissage.
Taille des bagues en bronze client
