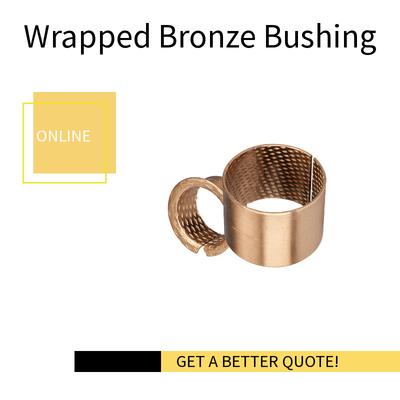

La boîte en bronze laminée, avec des intrusions en diamant et construite à partir de matériaux CuSn8 et CuSn6.5P,est un composant de précision conçu pour des performances optimales dans les applications de manchons métriquesLa combinaison unique de ces alliages de bronze de haute qualité offre une résistance à l'usure, une résistance à la corrosion et une résistance mécanique exceptionnelles.

Les retranchements en diamant permettent une lubrification améliorée et une réduction de l'usure, assurant un fonctionnement en douceur et efficace.réduire la nécessité d'une nouvelle lubrification fréquente et prolonger la durée de vie de la boîte.

La conception métrique du boîtier en bronze laminé assure un ajustement précis dans l'application, minimisant le dégagement et maximisant les performances.connus pour leur durabilité et leur fiabilité, sont choisis spécifiquement pour leur capacité à supporter des charges élevées et des mouvements fréquents.

Lorsqu'il est utilisé dans les machines lourdes, les véhicules à moteur ou d'autres applications industrielles, cette boîte en bronze laminée avec intrusions en diamants offre une solution robuste et durable pour réduire le frottement et l'usure.Sa fabrication de précision, des matériaux de haute qualité et des caractéristiques améliorant la lubrification assurent des performances fiables et efficaces dans diverses applications de manches métriques.

Autolubrifiants de roulement en bronze avec indentations en diamant, roulement coulissant, roulement plat, boîtiers en bronze - fabricant chinois - exportation de boîtiers en bronze enveloppés dans le monde entier.

Les roulements enveloppés en bronze sont des roulements à huile de diamant.

La société Bushing à vendre

D'une épaisseur n'excédant pas 1 mm

Bouches enveloppées en cuivre sur mesure en usine

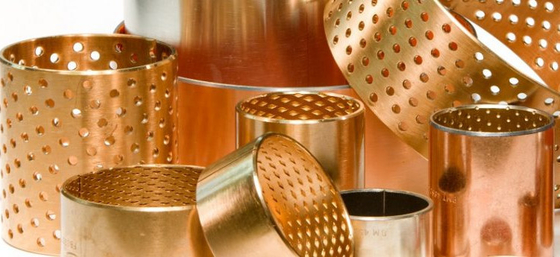

Les résultatsLes boîtiers enroulés sont fabriqués avec des retranchements de lubrification en forme de diamant sur la surface du roulement.Les tirets fournissent des réservoirs de lubrifiant qui permettent un excellent service et prolongé.

Pour les applications qui sont scellées ou difficiles à entretenir, nous fabriquons également ce produit avec des diamants remplis de graphite auto-lubrifiants ou des intrusions circulaires.

Ils sont légers et compacts et sont disponibles sous forme de boîtiers à manches, de roulements à brides, de rondelles et de plaques.

• Manches métriques
• Les brides métriques

Le roulement en bronze, avec comme matériau l'alliage d'étain CuSn8/ cusn6.5p, joue le rôle de stockage d'huile,il a une bonne résistance à la fatigue et une bonne capacité de charge, résistance à la corrosion, résistance à l'usure.
Largement utilisé dans les machines agricoles, les machines de construction, les machines de construction et d'autres occasions de faible vitesse à haute charge.
(également appelé FB090)

en bronze, enveloppé dans une boîte, taille de brassard, auto-lubrifiant...

Caractéristiques de l'application

1. Économiser beaucoup de matériau de cuivre et le temps de fabrication de manches de cuivre:
2. léger et peu coûteux par rapport à l'enveloppe d'essieu et au roulement fabriqué par le véhicule;
3. divers rainures d'huile peuvent être traités sur la surface de frottement, et les trous d'huile peuvent stocker une certaine graisse de sorte que le temps de remplissage de l'huile est 5 fois plus long que celui d'un manchon en cuivre;
4. une capacité de support extrêmement élevée, particulièrement adaptée à une surface de frottement rugueuse;
5. Haute dissipation thermique, faible coefficient de dilatation, état de service stable et longue durée de vie.

Données techniques

• D'une épaisseur n'excédant pas 1 mm
• Faible maintenance
• autres appareils pour le nettoyage ou le nettoyage des eaux

Propriétés

• Capacité de charge élevée et stabilité à faible abrasion, adaptée à un fonctionnement rude, résistante à la corrosion.

Matériaux

• Le coefficient d'incidence

Sans lubrification avec une excellente résistance à l'usure

Propriétés matérielles

• Capacité de charge spécifique statiquePour les appareils de traitement des eaux usées
• Dynamique de la capacité de charge spécifique≤ 40 [N/mm2] à 2,0 m/s maximum
• Vitesse de glissementLe débit d'air est supérieur ou égal à:
• Valeur de frottement ***00,08 [μ] à 0,25 [μ] selon la lubrification
• Déformation par température️ de 100 à + 200 °C
• Valeur PV maximale2,8 [N/mm2 x m/s]

Le comportement mécanique
Le type	Résistance à la traction	L'allongement	Résistance au rendement
Pour les produits de l'industrie de l'acier	450	55	250
Pour les produits de l'industrie des produits de l'extérieur	300	55	250
Pour les produits de la sous-famille:	420	5	230
Pour les produits de la sous-famille:	450	10	250
Propriétés physiques
Le type	Gravité spécifique	Expansion linéaire	Conductivité thermique	Tarif électrique	Module élastique
		0C10-6/0C	CW0/m.k	Cm/tonne.mm2	Nom du produit
Pour les produits de l'industrie de l'acier	8.9	18.2	60	6.5	115
Pour les produits de l'industrie des produits de l'extérieur	8.9	18.2	60	6.5	115
Pour les produits de la sous-famille:	7.8	22	70	7.8	108
Pour les produits de la sous-famille:	8	18.2	60	6.5	115
Performance par friction
Le type	Max.charge dynamique	Max.Vite (pas d'huile)	Max.Vite (huile)	Temps.
	(N/mm2)	(sans huile)	(huile) (m/s)
Pour les produits de l'industrie de l'acier	75	/	2.5	-80 ¢ plus 200
Pour les produits de l'industrie des produits de l'extérieur	60	/	2.5	- 100 ¢ + 200
Pour les produits de la sous-famille:	65	0.4	4	-100 ¢ + 260
Pour les produits de la sous-famille:	65	0.2	4	-100 ¢ + 260
Je supporte la dureté
Le type	Nom de l'article	Dureté
Pour les produits de l'industrie de l'acier	(norme)	90 ¢ 120
Pour les produits de l'industrie des produits de l'extérieur	(Spécial)	125 ¥155
Pour les produits de la sous-famille:	(norme)	60 ¢ 90
Pour les produits de la sous-famille:	(norme)	90 ¢ 120
Les États membres doivent fournir aux autorités compétentes les informations suivantes:	(norme)	70 ¢ 100
Matériau de roulement
Le type	Nom de l'article	Matériel	Composition en pourcentage
			C.U.	NT: préférence	Pb	Zn	P	(Autres)
Pour les produits de l'industrie de l'acier	(norme)	CuSn6.5P		6 ¢ 7	Je ne sais pas.	Je ne sais pas.	0.1 ¢0.25	≤ 01
Pour les produits de l'industrie des produits de l'extérieur			(résidu)
	Le numéro spécial	Le coefficient d'incidence		7 ¢ 9	Je ne sais pas.	Je ne sais pas.	0.01 à 0.35	≤ 02
			(résidu)
	II ((Spécial II)	H68 ((CuZn31Si)	66 ¢ 70	Je ne sais pas.	≤ 08		Je ne sais pas.	≤ 05
						(résidu)
Pour les produits de la sous-famille:	(norme)	CuSn10Pb10+Gr		9 ¢ 11	9 ¢ 11	Je ne sais pas.	Je ne sais pas.	≤ 05
			(résidu)
Pour les produits de la sous-famille:	(norme)	CuSn6.5P+Gr		6 ¢ 7	Je ne sais pas.	Je ne sais pas.	0.1 ¢0.25	≤ 01
			(résidu)
	(Spécial)	CuSn8P+Gr		7 ¢ 9	Je ne sais pas.	Je ne sais pas.	0.01 à 0.35	≤ 02
			(résidu)
BUSHING BRONZE CUSN8 090 ouvertures de lubrification à l'huile
Le type	Épaisseur	Profondeur du pétrole
Pour les produits de l'industrie de l'acier	1 mm	0.3 ¢ 0,4 mm
	1.5 mm	0.4 ∙ 0,5 mm
	2 mm	00,6 mm
	2.5 mm	0.6 ¢ 0,7 mm
Pour les produits de la sous-famille:	0.65 mm	0.15 ∼ 0,3 mm
Pour les produits de la sous-famille:	1 mm	0.3 ¢ 0,4 mm
	1.5 mm	0.4 ∙ 0,5 mm
	2 mm	0.4 ∙ 0,5 mm
	2.5 mm	0.4 ∙ 0,5 mm

Détails de la tolérance

• Le logement ØH7
• Bouchage de l'intérieur de l'Ø après montageH9
• Tolérance de l'arbref7 à h8

Maintenance

C' est unà faible entretienLe roulement de roulement est en bronze, la lubrification primaire est nécessaire, la lubrification à l'huile ou à la graisse est possible, les dégagements sont réduits au minimum grâce aux poches de lubrification.

Portée de l'application

• Systèmes hydrauliques: boîtier pour vannes et actionneurs rotatifs, boîtier pour pompes à engrenages, boîtier pour cylindres, boîtier pour amortisseur, boîtier pour pompe hydraulique Lucas,
• Traitement des aliments: machine à embouteiller, laveuse de bouteilles, fabricant automatique de sacs, transformateurs laitiers, hachoirs à viande, mélangeurs
• Automobiles: boîtiers de suspension, direction, boîtiers de freinage, embrayage, boîtiers de transmission
• Voiture ferroviaire: absorbeur de poussée latéral, boîtiers automatiques de portes
• Navires: raccords de direction, couvercles de trappe, poulies, boîtiers
• Aéronefs: liaison de commande, boîtiers d'amortisseurs, boîtiers de soupapes d'actionnement, treuils
• Impression: imprimante offset, imprimante gravure, imprimante postale, pliante automatique de billets, liant automatique de livres
• Industrie textile: cadre de filature, tourne-fil, rouleau à feuilles, enrouleur

Titre

Des dimensions spéciales sont disponibles sur demande

Environ 85% de nos produits sont exportés vers les pays d'Amérique du Nord, de l'Union européenne et de l'Asie du Sud-Est.
