Chine gleitlager en bronze fabricant

Tableau de spécifications de dimension d'UCT du palier manchon à flasque avec Seat, longue durée

Détails sur le produit:
Lieu d'origine: Fabricant à flasque de bagues
Nom de marque: Met Garlock Bearings (GGB) China Bushing
Certification: DIN1709
Numéro de modèle: Type de bague : Incidences à flasque, dans la largeur de bride, matériel de PTFE
Conditions de paiement et expédition:
Quantité de commande min: Négociables
Prix: bearings metric sizes,thrust washers,flanged bearings Suppliers
Détails d'emballage: les détails d'emballage pour la représentation stable ont bridé bague
Délai de livraison: 7 ~ 20 jours
Conditions de paiement: TTT à l'avance
Capacité d'approvisionnement: 100000 Pièce/pièces per jour

Détail Infomation

meterial: Acier au chrome marché principal: L'Europe Amérique Afrique Moyen-Orient
Paquet: Cartons, palette en bois, paquet industriel Application: Machines
Un service: OEM OFFERT Type: Bloc d'oreiller en dehors de l'incidence sphérique 【avec de T UCT203 T204/205/T206/T207/T208/T209 UC

Description de produit



Le bloc de Pilllow soutenant la série UCT200 et UCT300 dactylographient le siège

Définition des incidences de bloc d'oreiller : un bloc ou une norme pour soutenir un journal (en date d'un axe) : RAPPORT



Durée de vie d'incidence


Incidence de glissement, la longue vie d'incidence, longue durée de vie, résistance à la corrosion, conditions de travail extrêmes, environnement abrasif



L'incidence UELP, UCP, UKP représentent respectivement quelle signification, ce qui est la différence ?

Soutenant avec le siège, supports de P pour le siège vertical, supports d'UC pour le trou cylindrique avec la voie intérieure de roulement, avec deux vis d'arrêt
Le R-U indique que la voie intérieure de roulement est un trou de chandelle et devrait être employée ainsi que la douille de chandelle
Trou cylindrique d'anneau intérieur d'UEL, fixe avec la douille excentrique
Le général peut être général, qui est commode pour choisir qui installation







En dehors de l'incidence sphérique avec le diamètre 30 de T UCT203 T204/205/T206/T207/T208/T209 UCT21 UCT206

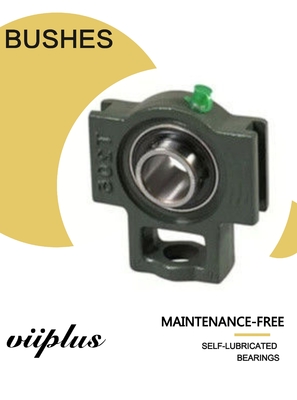

Siège d'UCT soutenant autrefois connu comme type siège d'UCT avec le type incidence sphérique de glisseur de fil. Fonctions : 1. Il y a deux glisseurs dans la partie supérieure et plus inférieure du siège, qui peut être déplacé dans les deux sens sur le cadre. Par conséquent, il est le plus approprié aux occasions où la distance entre les axes doit être ajustée. Utilisé pour la ceinture, la chaîne et toute autre incidence de la transmission shaft.UCT avec le siège est divisée en 200 séries et 300 séries, la série UCT300 soutiennent plus de charge que le type UCT200.

D est le diamètre extérieur de l'incidence sphérique d'uc, qui n'est pas marquée dans la figure. D est le diamètre intérieur de l'incidence, qui n'est pas énumérée dans la table. La méthode de calcul est les deux derniers chiffres du modèle multiplié par 5, qui est la valeur des vis d'attache de D.The et mamelon d'huile de siège d'incidence ne sont pas montrées dans le dessin.





L'incidence de bloc d'UCT300 Pilllow classe le Tableau

Table de spécifications de dimension de l'incidence avec le siège





Tableau de spécifications de dimension d'UCT du palier manchon à flasque avec Seat, longue durée


TYPE TAILLE (millimètres) Bloc de Pilllow soutenant le poids (kilogramme) Code d'incidence code de bloc d'incidence
D B S L L1 L2 H H1 A A1 A2 N N1 N2
UCT305 62 38 15 122 76 12 89 80 36 12 26 26 16 36 1,4 UC305 T305
UCT306 72 43 17 137 85 14 100 90 41 16 28 28 18 41 1,8 UC306 T306
UCT307 80 48 19 150 94 15 110 100 45 16 32 30 20 45 2,4 UC307 T307
UCT308 90 52 19 162 100 17 124 110 50 18 34 32 22 50 3,0 UC308 T308
UCT309 100 57 22 178 110 18 138 120 55 18 38 34 24 55 4,0 UC309 T309
UCT310 110 61 22 191 117 20 151 125 61 20 40 37 27 61 5,0 UC310 T310
UCT311 120 66 25 207 127 21 163 140 66 22 44 39 29 66 6,4 UC311 T311
UCT312 130 71 26 220 135 23 178 150 71 26 46 41 31 71 7,6 UC312 T312
UCT313 140 75 30 238 146 25 190 170 80 26 50 43 32 70 9,7 UC313 T313
UCT314 150 78 33 252 155 25 202 180 90 26 52 46 36 85 11,0 UC314 T314
UCT315 160 82 32 262 160 25 216 192 90 30 55 46 36 85 14,0 UC315 T315
UCT316 170 86 34 282 174 28 230 204 102 32 60 53 42 98 16,0 UC316 T316
UCT317 180 96 40 298 183 30 240 214 102 35 64 53 46 98 20,0 UC317 T317
UCT318 190 96 40 312 192 30 250 228 110 35 66 57 46 106 22,0 UC318 T318
UCT319 200 103 41 322 197 31 270 240 120 35 72 57 48 106 25,0 UC319 T319
UCT320 215 108 42 345 210 32 290 260 120 38 75 59 48 115 32,0 UC320 T320
UCT321 225 112 44 345 210 32 290 260 130 45 75 59 52 115 32,0 UC321 T321
UCT322 240 117 46 385 235 38 320 285 140 50 80 65 60 125 40,0 UC322 T322
UCT324 260 126 51 432 267 42 355 320 150 50 90 70 65 140 55,0 UC324 T324
UCT326 280 135 54 465 285 45 385 350 155 22 100 75 70 150 69,0 UC326 T326
UCT328 300 145 59 515 315 50 415 380 155 24 100 80 75 160 84,0 UC328 T328





Série d'incidences de bloc de Pilllow

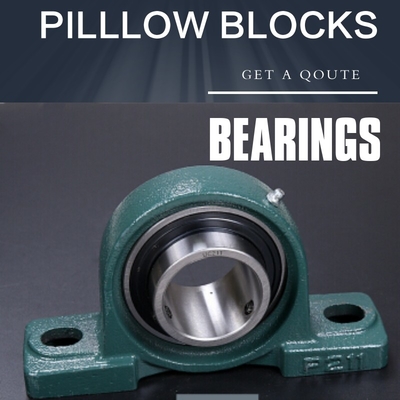

  1. Incidence sphérique externe de bloc de Pilllow de boule avec le siège vertical
  2. Incidence sphérique externe de bloc de Pilllow avec le siège carré
  3. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de diamant
  4. Incidence sphérique cylindrique de bloc de Pilllow de boule avec le patron
  5. Incidence sphérique externe de bloc de Pilllow de boule avec le siège annulaire
  6. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de coulisseau
  7. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de suspension
  8. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de suspension
  9. Incidence sphérique externe de bloc de Pilllow de boule avec le siège réglable de diamant
  10. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de poinçon
  11. Incidence sphérique externe de bloc de Pilllow de boule avec d'autres sièges
