Les paliers composites bimétalliques et les bagues autolubrifiantes fendues sont des composants cruciaux dans les machines d'ingénierie, offrant une durabilité et des performances exceptionnelles dans diverses applications.

Les paliers composites bimétalliques sont composés de deux couches métalliques distinctes qui sont liées ensemble pour former une seule unité. Ces paliers comportent généralement une couche de support en acier pour la résistance et la stabilité dimensionnelle, tandis que la couche de revêtement, souvent constituée d'alliages à base de cuivre, offre une résistance à l'usure et des propriétés de glissement supérieures. La combinaison de ces deux matériaux permet aux paliers composites bimétalliques d'exceller dans les applications à forte charge et à grande vitesse, ce qui en fait un choix populaire pour les machines d'ingénierie.

Les bagues autolubrifiantes fendues, quant à elles, sont conçues pour fonctionner sans avoir besoin d'une lubrification externe. Elles sont généralement fabriquées à partir de matériaux autolubrifiants tels que le bronze ou des poudres frittées qui contiennent des lubrifiants dans leur matrice. Ces bagues peuvent être installées et retirées facilement, sans avoir besoin de démonter l'ensemble de la machine, ce qui rend la maintenance et le remplacement rapides et efficaces.

Les paliers composites bimétalliques et les bagues autolubrifiantes fendues sont largement utilisés dans les machines d'ingénierie telles que les grues, les excavatrices, les chargeuses et autres équipements lourds. Ils assurent un fonctionnement souple et fiable, réduisent l'usure et améliorent les performances et la durée de vie globales de la machine. En utilisant ces solutions avancées de paliers et de bagues, les fabricants de machines d'ingénierie peuvent s'assurer que leurs produits répondent aux exigences exigeantes de l'environnement industriel actuel.

Bagues autolubrifiantes

Tracteurs et moissonneuses-batteuses semeurs pneumatiques, paliers autolubrifiés, bagues bimétalliques sur le terrain pour l'utilisation agricole

Exportateur de bagues pour l'industrie agricole Paliers bimétalliques autolubrifiés utilisés sur le terrain pour l'utilisation agricole

Paliers bimétalliques coulissants pour machines agricoles dans les pivots de fusée, les culbuteurs et les ensembles d'attelage de tracteurs agricoles

Bagues bimétalliques et paliers lisses - Cliquez iciPALIER LISSE BIMÉTALLIQUE STANDARD SAE 792 INDENTS CYL...

Aperçu Télécharger le PDF de ces informations

1. Bague autolubrifiante pour des économies substantielles sur les coûts de maintenance
2. Résiste à un environnement dur et sale sans panne
3. Résiste à la corrosion pour une usure plus longue

Bagues bimétalliques et paliers lisses - le contrôle de la tolérance peut être obtenu en réusinant le palier assemblé. Il combine une coque bimétallique soutenue par un alliage de bronze fritté qui est uniformément dispersé avec des lubrifiants solides. Cette couche de palier offrefaible frottement et bonnes performances en cas de lubrification limitée.La série bimétallique a une coque en acier soutenue par un matériau de revêtement en bronze au plomb pour les applications lubrifiées à l'huile/graisse. Ces structures de palier offrent une capacité de charge élevée avec de bonnes propriétés de fatigue.

Structures de bagues composites bimétalliques

1. Poudre de bronze fritté :bonne résistance à l'usure et excellente capacité de charge.
2. Support en acier : offre une capacité de charge exceptionnellement élevée, une excellente dissipation de la chaleur.
3. Épaisseur du placage de cuivre 0,002 mm offre une bonne résistance à la corrosion.

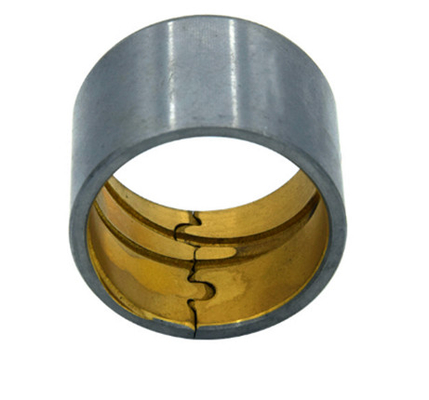

Types de verrouillage pour bagues bimétalliques

Paliers secs pour machines agricoles | Bagues bimétalliques spécialisées trous d'huile, rainures

Nous savons qu'en agriculture, le timing est primordial. Vos calendriers de plantation et de récolte doivent être respectés, et les pannes de bagues peuvent vous coûter des milliers de dollars en retards. C'est pourquoiVIIPLUS CHINA SLIDING BUSHESsont conçues pour durer et sont prisées pour leur capacité à :

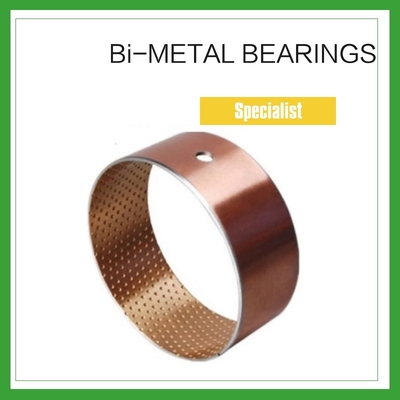

PALIER BIMÉTALLIQUE Les matériaux de palier métalliques haute performance résolvent une foule de problèmes qui affligent les pièces coulissantes.

VIIPLUS, le segment des solutions industrielles de paliers lisses comprend certains de ses premiers. Les paliers coulissants pour l'industrie des produits agricoles, les solutions de paliers autolubrifiants pour les cultures et les solutions de bagues pour le bétail - sont dédiés à cette industrie majeure. Ces PALIER BIMÉTALLIQUEs'applique aux équipements et pièces prioritaires des situations simples. Ces paliers sont principalement utilisés dans les machines agricoles, les installations de transport et les machines de construction.

Il s'agit d'un matériau de palier bimétallique dans lequel un alliage d'aluminium et un alliage de cuivre constituent une structure à deux ou trois couches avec un support en acier. Cette structure, dont la résistance mécanique est élevée, peut être utilisée dans des conditions lubrifiées etfonctionnement à grande vitesse/forte charge. Il peut être fabriqué à partir d'une variété de matériaux différents, en fonction de l'application, des conditions d'utilisation et de la lubrification.

Bague métallique (métal lubrifié) Palier autolubrifiant

Nous explorons constamment les aspects techniques des paliers lisses tels que le frottement, l'usure et la lubrification en profondeur, afin de développer des produits qui anticipent et répondent aux besoins de l'époque.

Bagues à bride en gros, bagues à bride

Les paliers coulissants autolubrifiés présentent la capacité de transférer une quantité microscopique de film de lubrification à la surface d'accouplement pour améliorer les performances de la machine et réduire le frottement tout au long de sa durée de vie, sans ajout de graisse ou d'huile et assurant un fonctionnement propre et sans entretien dans les environnements les plus difficiles.

Bagues pour machines agricoles. Les composants les plus populaires pour lesquels les paliers autolubrifiants pourraient être utilisés sont les cylindres, le système de suspension et les joints de connexion où l'huile ou la graisse est difficile d'accès. Les caractéristiques spécifiques sans entretien des paliers autolubrifiants et la résistance à l'usure lorsqu'ils sont utilisés à l'extérieur permettent aux paliers d'être largement appliqués dans les moissonneuses-batteuses, les planteurs, les machines à cercler, les pulvérisateurs et les tracteurs.

Bague bimétallique | Palier bimétallique VSB-80 par soudage par friction

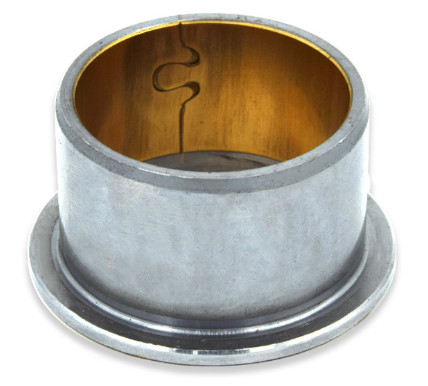

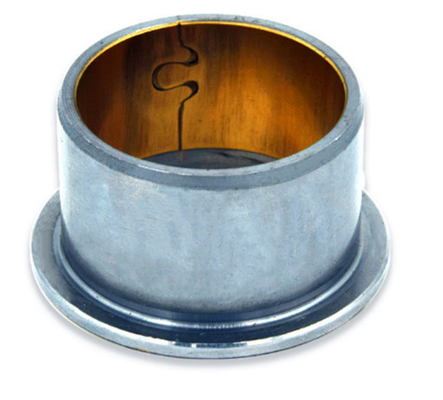

Ce palier est le type de bague à bride avec le support en acier fritté avec de la poudre de bronze par soudage par friction. La surface peut être incorporée avec divers types de rainures d'huile, de poches pour répondre aux différentes nécessités de diverses conditions de lubrification.

Ce produit est largement appliqué dans divers moteurs automobiles, châssis de véhicules, embrayages de motos, plaques de frottement des pompes à engrenages et autres machines de levage.

• Composite métal/polymère

• Paliers lisses

• Sans entretien

• Faible entretien

• Conceptions spéciales, matériaux spéciaux

Paliers secs pour machines agricoles Bagues bimétalliques spécialisées

Paliers lisses en bronze

Produits Paliers lisses et bagues à bride,
Paliers lisses et barres - Bagues en bronze graphite, bagues fendues, palier lisse
VIIPLUSa une grande sélection de paliers lisses en bronze. Choisissez parmi les petites séries, les séries standard, les types doublés. Découvrez nos nouvelles bagues fendues qui ont une doublure composite qui se compose d'un support en acier au carbone. Des barres en bronze massif ou en graphite sont également disponibles. Passez votre commande dès aujourd'hui.

Les paliers Viiplussont principalement utilisés dans les machines agricoles, les installations de transport et les machines de construction.
Généralement appliqué aux conditions de charge et de vitesse de rotation plus faibles, telles que les paliers de convoyeurs, les roues de bicyclette, les machines agricoles, les machines d'emballage et les meubles.

Bagues frittées bimétalliques spécialisées : (bagues en bronze à support en acier)

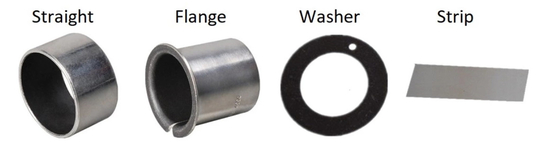

-Bagues
-Rondelles

À bride

-Bronze massif
-Joint soudé
-Joint fendu
-Verrouillage à serrage
-Fritté / Métal en poudre
-Imprégné de graphite

Pour visiter nos pages de bagues spécialisées

• Pièces de bagues de pompe hydraulique

• Blocs de paliers de bagues hydrauliques utilisés dans les applications de pompes à engrenages et de moteurs haute pression.

• Catalogue de bagues bimétalliques

• Tous les détails sur toutes nos bagues en bronze fritté à support en acier

Ainsi que de nombreux autres types de bagues en bronze massif et de bagues à bouchon en graphite sont disponibles ici.

Si vous avez besoin de plus d'informations sur nos bagues bimétalliques ou si vous souhaitez discuter de la manière dont nos bagues en bronze à support en acier peuvent être fabriquées selon vos exigences, veuillez nous contacter.

Matériaux de paliers autolubrifiants

Bronze à support en acier,, Bimétal, PTEE, POM, Aluminium, Bronze, Graphite bouché, Acier inoxydable 316 et bagues en acier inoxydable 304.
Procédés de fabrication de paliers autolubrifiants
Estampage, découpe fine, matrice progressive, frittage, traitement thermique, procédés de rectification et de rodage spécialisés, usinage CNC, soudage par friction
PALIER LISSE EN BRONZE (Outils de conception)
• Paliers autolubrifiants
• Données techniques des bagues
• Ressources sur les tolérances techniques
Demander le(s) catalogue(s) de bagues VIIPLUS, Demander un devis
Bagues en bronze graphite, taille en pouces
PALIER LISSE À BRIDE EN BRONZE
STOCK DE BAGUES EN BRONZE À BOUCHON EN GRAPHITE
BAGUES FENDUES
Paliers autolubrifiants
Paliers lisses, taille standard en pouces
Bagues lisses, taille client métrique
BAGUES FENDUES
Autolubrifiant
Bagues à bride, taille personnalisée en pouces
Paliers à bride, taille de stock métrique
PALIER LISSE DOUBLÉ
Lisse autolubrifiant, pouces, autolubrifiant, métrique
PALIER LISSE DOUBLÉ
Bride, autolubrifiant, dimensions de la bride en pouces
Autolubrifiant, taille de bride métrique
Moissonneuse-batteuse. Transplanteur. Semoir. Cultivateur. Sécheur. Machine à thé, etc.

Installation PALIER LISSE BRONZE GLEITLAGER
Les paliers lisses sont installés en étant pressés dans un logement usiné
“H7“. Veuillez noter ce qui suit :
• Créez un chanfrein d'insertion à un angle, et nettoyez et ébavurez les pièces à
assembler
• Lubrifiez la surface extérieure du palier lisse avant l'installation
• Vérifiez l'axialité entre l'espace d'installation et l'axe de centrage
du palier lisse
• Si deux paliers lisses sont nécessaires, ceux-ci doivent être alignés
• Utilisez un contre-mandrin avec des dimensions appropriées

Sur sa surface. Pour diminuer efficacement l'abrasion, sa surface en alliage peut être usinée avec des logements d'huile en forme de bille pour faciliter le stockage de l'huile. Si nécessaire, il pourrait être plaqué de cuivre ou d'étain sur le dos en acier. Il peut être appliqué à des conditions de charge moyenne avec une vitesse de fonctionnement moyenne ou élevée et des conditions avec une charge d'impact énorme. Dans les applications mécaniques, VIIPLUS BIMETAL BRONZE GLEITLAGER est utilisé pour fabriquer des bagues enveloppées, des rondelles de butée et des bagues sur le niveau de la bielle du moteur à gaz.

GAMME D'APPLICATION

Machine agricole

Comme le palier autolubrifiant a les caractéristiques d'absence d'entretien et de bonne résistance à l'abrasion dans des conditions de poussière et en extérieur, il est largement utilisé dans le cylindre, le système de suspension de la moissonneuse-batteuse, le semoir, la presse à balles, le broyeur, le tracteur, les joints et autres pièces qui ne peuvent pas être difficiles à former des pièces d'huile ou de film d'huile.

• Chariots élévateurs

• Transpalettes

• Grues

• Excavatrices

Technische Daten

• Palier lisse composite enveloppé

• Acier cuivré ou étamé / bronze

• Faible entretien

• Avec des poches de lubrification

Propriétés

• Pourcapacité de charge élevée et mouvement oscillatoire, ainsi que pour un fonctionnement brutal et une charge thermique.Lubrification à long terme grâce au stockage du lubrifiant.

Matériaux

• Matériau de support Acier cuivré / étamé

• Couche de glissement CuPb10Sn10

Propriétés des matériaux

Détails des tolérances

• Logement ØH7

• Intérieur de la bague-Ø après montage H9

• Tolérance de l'arbre f7 à h8

Maintenance

• est unpalier lisse composite à faible entretien, mais une lubrification primaire est nécessaire. La lubrification à l'huile ou à la graisse est possible. En raison des stockages de lubrifiant solide, les jeux de lubrification sontréduits au minimum!

LÉGENDE

Des dimensions spéciales sont disponibles sur demande. Contactez-nous...
