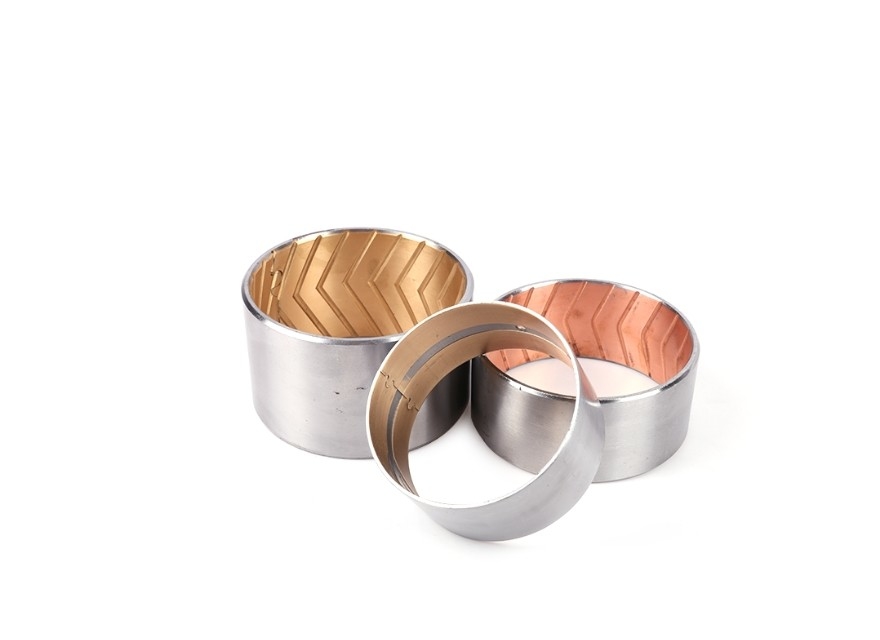

Buissons cylindrique métriques en bronze de rapport bimétalliques
Lieu d'origine | Fabricants de roulements bimétalliques |
---|---|
Nom de marque | bimetal |
Certification | ISO 9001 |
Numéro de modèle | Bronze de rapport bimétallique |
Quantité de commande min | 800 morceaux/morceaux (Min. Order) |
Prix | $0.20 - $2.00 / Pieces ,Negotiable |
Détails d'emballage | exportation et importation de bagues bimétalliques Norme internationale de carton |
Délai de livraison | Fabrication de bagues bimétalliques en stock, livrées en quelques jours. |
Conditions de paiement | TTT à l'avance |
Capacité d'approvisionnement | bague bimétallique de moulage, Chine, fabricants, fournisseurs, usine, individu en gros et métrique |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMeterial | Bague bimétallique CuPb10Sn10 ou CuSn6Zn6Pb3 | Caractéristique | Incidences simples et paliers manchon |
---|---|---|---|
Taille | taille standard disponible | Qualité | Bagues de haute qualité d'OEM |
Type | Les buissons de fente en métal, s'ouvrent | application | camions résistants, rouleau de voie des bouteurs |
Rapport du prix usine de baguage | tiffany@viiplus.com | Fabricant de baguage de rapport auto-lubrifiant | https://www.viiplus.com/ |
Lumière élevée | L'acier a soutenu la bague en bronze, buissons bimétalliques | Baguage de rapport bimétallique | Incidence bimétallique avec le support en acier et le recouvrement en bronze • Particulièrement appr |
Exportateurs de fabriquants-fournisseurs d'incidences de Bush | incidences simples. Longtemps, le service exempt d'entretien, fabrique des bagues dans diverses conc | ||
Surligner | Buissons cylindrique métriques,Buissons cylindrique bimétalliques |
Buissons cylindrique métriques en bronze de rapport bimétalliques
Buissons cylindrique métriques et type de soudure buissons, bronze de rapport bimétallique, type ouvert fendu de bride. Dimensions métriques pour les camions résistants, rouleau de voie des bagues de douille de bouteurs.
Baguage du type : Douille ; Dimensions : Unités de conception : Métrique ; Matériel : Surface d'appui : Plombé bronzez (surface d'appui rayée) ; Corps : Acier ; Supplémentaire.
les incidences bimétalliques avec les bagues en bronze soutenues en acier sont idéales pour des applications avec les charges élevées et les conditions de fonctionnement approximatives. Résistance à l'usure.
l'incidence bimétallique est faite en en acier agglomérée avec CuPb10Sn10 ou CuSn6Zn6Pb3 comme couche de revêtement. Ce type de bague montre sa meilleure représentation parmi des bagues faites de matériel d'alliage de Cu-avance dans cette gamme de produits. Il adapte aux la plupart pour la vitesse moyenne et les conditions à haute impression.
Alliage en bronze d'avance | CuPb10Sn10 ou CuSn6Zn6Pb3 | ||
Capacité de charge | ² de 65N/mm | Alliage de robustesse | HB70~100 |
La température maximum | 260℃ |
Bagues bimétalliques
L'acier a soutenu avec un bronze d'avance rayant soutenant le matériel pour des applications lubrifiées. Ce matériel a la capacité de charge élevée et les bonnes propriétés de fatigue. Il est très utilisé dans des applications des véhicules à moteur telles que les compresseurs, la boîte de direction, la direction assistée, les incidences de pédale, les buissons de cheville ouvrière, les pivots de porte à rabattement arrière, manipulation mécanique et l'équipement de levage, les moteurs hydrauliques, les machines agricoles, etc.
Compositions chimiques | |||
Matériel | Composition en alliage | Norme internationale | Dureté d'alliage |
BAGUES BIMÉTALLIQUES 800 | JIS-LBC3/SAE-797 | CuPb10Sn10 | HB70-100 |
BAGUES BIMÉTALLIQUES 720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
BAGUES BIMÉTALLIQUES 700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
BAGUES BIMÉTALLIQUES 20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
Tech. Data | ||||
Charge maximale | Charge statique | 120N/mm2 | Dureté d'alliage | 240N/mm2 |
Dynamique | 60N/mm2 | Temp. | -40°C~+250°C | |
Vitesse maximale (lubrifiée) | 2m/s | Coefficient de frottement | 0.08~0.20 | |
Maximum picovolte | 2.8N/mm2*m/s | Conduction thermique | 60W (m*k) - 1 | |
Rupture de la charge | 350N/mm2 | Coef. de la dilatation thermique | 14*10-6*k-1 |
L'acier bimétallique a soutenu la bague en bronze plombée
Caractéristique Bushing-800 bimétallique
Le matériel de baguage bimétallique fait de bronze plombé soutenu avec de l'acier bimétallique, qui convient aux applications lubrifiées ce matériel a une capacité porteuse élevée et de bonnes propriétés de fatigue. Il est très utilisé dans des applications des véhicules à moteur telles que des compresseurs, des boîtes de direction, direction assistée, des bagues de pédale, des bagues de cheville ouvrière, des tourillons de porte à rabattement arrière, équipement mécanique de manipulation et de levage, des moteurs et des pompes hydrauliques, des machines agricoles, etc.
Structure composée bimétallique de bagues
couche 1.Bi-metal en bronze fritté : bonne résistance à l'usure et excellente capacité de charge.
2. appui en acier : En jetant les fondements des bagues, l'appui en acier offre des caractéristiques exceptionnelles de stabilité, de charge et de dissipation thermique.
Conception de baguage bimétallique de Gap de fente
Diagramme cylindrique métrique bimétallique de taille des buissons Bushing-800
Di |
FAITES |
Axe DS h8 |
Logement de CAD H7 | Identification après les Di fixes, a |
CD de dégagement |
Épaisseur de paroi S3 |
Trou d'huile DL |
B 0 -0,40 |
||||||
10 | 15 | 20 | 25 | 30 | 40 | 50 | ||||||||
10 | 12 | 10 -0,022 | 12 +0,018 |
+0,148 +0,010 |
0,170 0,010 |
0,995 0,935 |
4 |
Bimatal Bushing-800 1010 | Bimatal Bushing-800 1015 | Bimatal Bushing-800 1020 | ||||
12 | 14 | 12 -0,027 | 14 +0,018 |
0,175 0,010 |
Bimatal Bushing-800 1210 | Bimatal Bushing-800 1215 | Bimatal Bushing-800 1220 | |||||||
14 | 16 | 14 -0,027 |
+0,018 16 |
Bimatal Bushing-800 1410 | Bimatal Bushing-800 1415 | Bimatal Bushing-800 1420 | ||||||||
15 | 17 | 15 -0,027 |
+0,018 17 |
Bimatal Bushing-800 1510 | Bimatal Bushing-800 1515 | Bimatal Bushing-800 1520 | ||||||||
16 | 18 | 16 -0,027 |
+0,018 18 |
Bimatal Bushing-800 1610 | Bimatal Bushing-800 1615 | Bimatal Bushing-800 1620 | ||||||||
18 | 20 | 18 -0,027 |
+0,021 20 |
+0,151 +0,010 |
0,178 0,010 |
Bimatal Bushing-800 1810 | Bimatal Bushing-800 1815 | Bimatal Bushing-800 1820 | Bimatal Bushing-800 1825 | |||||
20 | 23 | 20 -0,033 |
+0,021 23 |
+0,161 +0,020 |
0,194 0,020 |
1,490 1,430 |
Bimatal Bushing-800 2010 | Bimatal Bushing-800 2015 | Bimatal Bushing-800 2020 | Bimatal Bushing-800 2025 | ||||
22 | 25 | 22 -0,033 |
+0,021 25 |
6 |
Bimatal Bushing-800 2210 | Bimatal Bushing-800 2215 | Bimatal Bushing-800 2220 | Bimatal Bushing-800 2225 | ||||||
24 | 27 | 24 -0,033 |
+0,021 27 |
Bimatal Bushing-800 2410 | Bimatal Bushing-800 2415 | Bimatal Bushing-800 2420 | Bimatal Bushing-800 2425 | Bimatal Bushing-800 2430 | ||||||
25 | 28 | 25 -0,033 |
+0,021 28 |
Bimatal Bushing-800 2515 | Bimatal Bushing-800 2520 | Bimatal Bushing-800 2525 | Bimatal Bushing-800 2530 | |||||||
26 | 30 | 26 -0,033 |
+0,021 30 |
+0,181 +0,040 |
0,214 0,040 |
1,980 1,920 |
Bimatal Bushing-800 2615 | Bimatal Bushing-800 2620 | Bimatal Bushing-800 2625 | Bimatal Bushing-800 2630 | ||||
28 | 32 | 28 -0,033 |
+0,025 32 |
+0,185 +0,040 |
0,218 0,040 |
Bimatal Bushing-800 2815 | Bimatal Bushing-800 2820 | Bimatal Bushing-800 2825 | Bimatal Bushing-800 2830 | Bimatal Bushing-800 2840 | ||||
30 | 34 | 30 -0,033 |
+0,025 34 |
Bimatal Bushing-800 3015 | Bimatal Bushing-800 3020 | Bimatal Bushing-800 3025 | Bimatal Bushing-800 3030 | Bimatal Bushing-800 3040 | ||||||
32 | 36 | 32 -0,039 |
+0,025 36 |
0,224 0,040 |
Bimatal Bushing-800 3215 | Bimatal Bushing-800 3220 | Bimatal Bushing-800 3225 | Bimatal Bushing-800 3230 | Bimatal Bushing-800 3240 | |||||
35 | 39 | 35 -0,039 |
+0,025 39 |
Bimatal Bushing-800 3520 | Bimatal Bushing-800 3525 | Bimatal Bushing-800 3530 | Bimatal Bushing-800 3540 | Bimatal Bushing-800 3550 | ||||||
38 | 42 | 38 -0,039 |
+0,025 42 |
8 |
Bimatal Bushing-800 3820 | Bimatal Bushing-800 3825 | Bimatal Bushing-800 3830 | Bimatal Bushing-800 3840 | Bimatal Bushing-800 3850 | |||||
40 | 44 | 40 -0,039 |
+0,025 44 |
Bimatal Bushing-800 4020 | Bimatal Bushing-800 4025 | Bimatal Bushing-800 4030 | Bimatal Bushing-800 4040 | Bimatal Bushing-800 4050 |
Di |
FAITES |
Axe DS h8 |
Logement de CAD H7 | Identification après les Di fixes, a |
CD de dégagement |
Épaisseur de paroi S3 | Trou d'huile DL |
B 0 -0,40 |
|||||||
25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
45 | 50 | 45 -0,039 | 50+0.025 |
+0,225 +0,080 |
0,264 0,080 |
2,460 2,400 |
8 |
Bimatal Bushing-800 4525 | Bimatal Bushing-800 4530 | Bimatal Bushing-800 4540 | Bimatal Bushing-800 4550 | ||||
50 | 55 | 50 -0,039 | 55+0.030 |
+0,230 +0,080 |
0,269 0,080 |
Bimatal Bushing-800 5030 | Bimatal Bushing-800 5040 | Bimatal Bushing-800 5050 | Bimatal Bushing-800 5060 | ||||||
55 | 60 | 55 -0,046 | 60+0.030 |
0,276 0,080 |
Bimatal Bushing-800 5530 | Bimatal Bushing-800 5540 | Bimatal Bushing-800 5550 | Bimatal Bushing-800 5560 | |||||||
60 | 65 | 60 -0,046 |
+0,030 65 |
Bimatal Bushing-800 6030 | Bimatal Bushing-800 6040 | Bimatal Bushing-800 6050 | Bimatal Bushing-800 6060 | ||||||||
65 | 70 | 65 -0,046 |
+0,030 70 |
Bimatal Bushing-800 6530 | Bimatal Bushing-800 6540 | Bimatal Bushing-800 6550 | Bimatal Bushing-800 6560 | ||||||||
70 | 75 | 70 -0,046 |
+0,030 75 |
Bimatal Bushing-800 7030 | Bimatal Bushing-800 7040 | Bimatal Bushing-800 7050 | Bimatal Bushing-800 7060 | Bimatal Bushing-800 7080 | |||||||
75 | 80 | 75 -0,046 |
+0,030 80 |
9,5 |
Bimatal Bushing-800 7530 | Bimatal Bushing-800 7540 | Bimatal Bushing-800 7550 | Bimatal Bushing-800 7560 | |||||||
80 | 85 | 80 -0,046 |
+0,035 85 |
+0,235 +0,080 |
0,281 0,080 |
Bimatal Bushing-800 8040 | Bimatal Bushing-800 8050 | Bimatal Bushing-800 8060 | Bimatal Bushing-800 8080 | ||||||
85 | 90 | 85 -0,054 |
+0,035 90 |
0,289 0,080 |
Bimatal Bushing-800 8530 | Bimatal Bushing-800 8550 | Bimatal Bushing-800 8560 | Bimatal Bushing-800 8580 | Bimatal Bushing-800 85100 | ||||||
90 | 95 | 90 -0,054 |
+0,035 95 |
Bimatal Bushing-800 9050 | Bimatal Bushing-800 9060 | Bimatal Bushing-800 9080 | Bimatal Bushing-800 90100 | ||||||||
95 | 100 | 95 -0,054 |
+0,035 100 |
Bimatal Bushing-800 9560 | Bimatal Bushing-800 9580 | Bimatal Bushing-800 9590 | Bimatal Bushing-800 95100 | ||||||||
100 | 105 | 100-0.054 |
+0,035 105 |
Bimatal Bushing-800 10060 | Bimatal Bushing-800 10080 | Bimatal Bushing-800 10090 | Bimatal Bushing-800 100100 | ||||||||
105 | 110 | 105-0.054 |
+0,035 110 |
Bimatal Bushing-800 10560 | Bimatal Bushing-800 10580 | Bimatal Bushing-800 105100 | |||||||||
110 | 115 | 110-0.054 |
+0,035 115 |
Bimatal Bushing-800 11060 | Bimatal Bushing-800 11080 | Bimatal Bushing-800 110100 | |||||||||
115 | 120 | 115-0.054 |
+0,035 120 |
Bimatal Bushing-800 11550 | Bimatal Bushing-800 11580 | ||||||||||
120 | 125 | 120-0.054 |
+0,040 125 |
+0,240 +0,080 |
Bimatal Bushing-800 12050 | Bimatal Bushing-800 12060 | Bimatal Bushing-800 120100 | ||||||||
125 | 130 | 125-0.063 |
+0,040 130 |
0,303 0,080 |
Bimatal Bushing-800 125100 | ||||||||||
130 | 135 | 130-0.063 |
+0,040 135 |
Bimatal Bushing-800 13060 | Bimatal Bushing-800 130100 | ||||||||||
135 | 140 | 135-0.063 |
+0,040 140 |
Bimatal Bushing-800 13560 | Bimatal Bushing-800 13580 | ||||||||||
140 | 145 | 140-0.063 |
+0,040 145 |
Bimatal Bushing-800 14060 | Bimatal Bushing-800 14080 | Bimatal Bushing-800 140100 | |||||||||
150 | 155 | 150-0.063 |
+0,040 155 |
Bimatal Bushing-800 15060 | Bimatal Bushing-800 15080 | Bimatal Bushing-800 150100 |
Application de rapport bimétallique
Son application comprenant des suspensions d'équilibre des camions résistants, du rouleau de voie des bouteurs, des châssis automatiques, etc.
