Bride d'incidence en bronze soutenue par acier baguant le bas - entretien pour le compresseur d'air
Lieu d'origine | Fabricant de bague de valve |
---|---|
Nom de marque | Straight Sleeve Bore Bushings |
Certification | wrapped bushing, Bronze Steel self-lubricatging bushing, DIN 1494 / ISO 3547, Low-maintenance |
Numéro de modèle | les applications de bague de douille incluent des valves, des installations d'extinction automatique |
Quantité de commande min | 100 morceaux/morceaux (Min. Order) |
Prix | Negotiable |
Détails d'emballage | Emballage standard d'exportation |
Délai de livraison | 1 ~ 2 semaines |
Conditions de paiement | TTT à l'avance |
Capacité d'approvisionnement | Fournisseurs en acier fendus d'incidences d'axe de bagues de valve |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMétériel | En acier cartonné, bronze, PTFE | Le placement | Étain ou cuivre |
---|---|---|---|
Caractéristique | Les roulements simples à faible entretien et sans entretien | Le type | Les produits de la sous-culture sont classés dans la catégorie des produits de la sous-culture, à l' |
Taille | Taille standard disponible | Qualité | Produit d'origine |
Port | Shanghai | Application du projet | Compresseur d'air |
Prix d'usine de roulement | Je vous en prie. | Fabricant de boîtiers de roulements autolubrifiants | Le montant de la subvention est calculé en fonction de l'évolution de l'activité. |
Une lumière élevée | Fournisseurs de boîtes de soupapes | auto-lubrifiant, incidence simple de métal-polymère | Incidences simples antifriction de Métal-polymère |
Fabricants de roulements de brousse fournisseurs exportateurs | long service sans entretien, fabrique des boîtiers de différentes conceptions et à partir de différe | ||
Surligner | Bagues imprégnées d'huile,palier manchon de téflon |

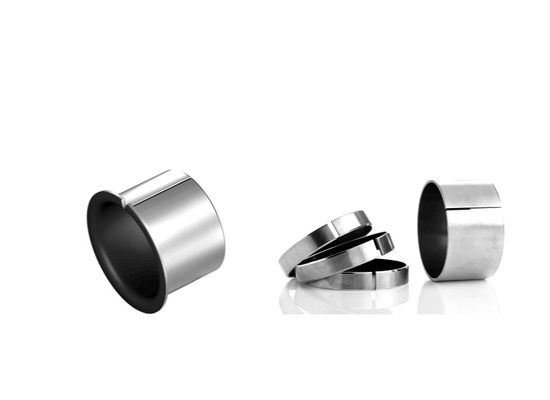

La bague à bride de roulement en bronze à support en acier est une solution nécessitant peu d'entretien conçue spécifiquement pour les applications de compresseurs d'air.Cette bague combine la résistance et la durabilité de l'acier avec les propriétés lubrifiantes exceptionnelles du bronze, créant ainsi un composant de roulement fiable et durable.
Le support en acier offre un excellent support structurel, garantissant que la bague peut résister aux charges et pressions élevées rencontrées lors du fonctionnement des compresseurs d'air.La couche de bronze, quant à elle, offre une lubrification et une résistance à l'usure supérieures, réduisant ainsi la friction et minimisant l'usure pendant le fonctionnement.
La conception nécessitant peu d'entretien de cette bague à bride de roulement signifie qu'elle nécessite un entretien et une maintenance minimes, ce qui permet d'économiser du temps et de l'argent à long terme.La nature autolubrifiante du matériau bronze réduit encore davantage le besoin de lubrification fréquente, simplifiant ainsi le processus de maintenance.
En plus de sa durabilité et de ses caractéristiques nécessitant peu d'entretien, la bague à bride de roulement en bronze à support en acier est également facile à installer et à remplacer.Cela en fait un choix pratique pour le personnel de maintenance, réduisant les temps d'arrêt et améliorant l'efficacité globale du système de compresseur d'air.
Dans l'ensemble, la bague à bride de roulement en bronze à support en acier est un choix idéal pour les applications de compresseurs d'air qui nécessitent une solution de roulement fiable et nécessitant peu d'entretien.Sa combinaison de propriétés de résistance, de durabilité et de lubrification garantit un fonctionnement fluide et efficace du compresseur, prolongeant sa durée de vie et réduisant les coûts de maintenance.
Douille de soupape,DOUILLES DE MANCHON DE SOUPAPE,Pièces de rechange Garlock du bushing
Meilleures offres pour les bagues de manchon de soupape et les roulements en bronze
Le fournisseur chinois de solutions de roulements hautes performances.Recherche de roulements lisses, recherche de roulements sur le site Web ci-dessoushttps://www.viiplus.com.Si vous ne trouvez pas le roulement coulissant dont vous avez besoin ici, contactez-nous pour un devis de roulement personnalisé.
Gamme de produits
Présentation des matériaux et produits pour roulements
Acier + Bronze Poreux Fritté + PTFE + Charges autolubrifiantes, peu d'entretien : autolubrifiantes, peu d'entretien
Bronze + Bronze poreux fritté + PTFE + Charges : autolubrifiantes, résistantes à la corrosion
Acier + Bronze Poreux Fritté + PTFE + Pb : autolubrifiant
Bronze + Bronze poreux fritté + PTFE + Pb : autolubrifiant, résistant à la corrosion

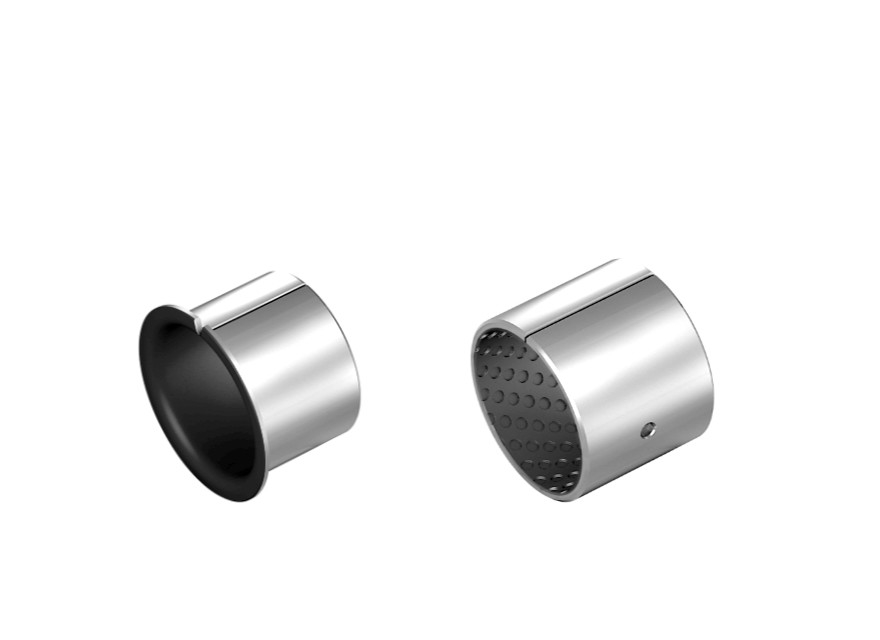

Acier + Bronze poreux fritté + POM avec empreintes de lubrification : faible entretien
Formes d'appui coulissant disponibles dans des dimensions standard.Bagues cylindriques Bagues à brides.Rondelles de butée Rondelles à bride.Plaques coulissantes.Formes de roulement fabriquées sur commande dans une usine chinoise.La vanne à bague est un clapet anti-retour doté d'un boîtier à bague standard.La bague est adaptable à de nombreux types d'applications de vannes de service.Achetez en ligne aujourd'hui !Une gamme de bagues et de rondelles de butée disponibles dès maintenant en métrique et impérial.Visitez-nous pour tous vos besoins en matière de roulements et de produits liés aux roulements.https://www.viiplus.com
Rondelle de butée simple ID OD, épaisseur, mm PTFE
C'est fait debagues à support en acier ou en bronze, moule pressé à haute pression, fritté à haute température et trempé dans l'huile sous vide.Il est utilisé dans les appareils électroménagers, les outils électriques, les machines textiles, les machines chimiques et l'industrie automobile, etc.
tableau des tailles de bagues
Di (mm) | Faire (mm) | Sfl (mm) | Dfl (mm) | B (mm) | palier | arbre | Le plus grand diamètre (mm) | Diamètre minimal (mm) | Le jeu maximum (mm) | Le dégagement minimum (mm) | |
BB0304DU | 3 | 4.5 | 0,75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
BB0404DU | 4 | 5.5 | 0,75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
BB0505DU | 5 | 7 | 0,925 | dix | 5 | H7 | f7 | 5.055 | 4,99 | 0,077 | 0 |
BB0604DU | 6 | 8 | 0,925 | 12 | 4 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
BB0608DU | 6 | 8 | 0,925 | 12 | 8 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
BB0806DU | 8 | dix | 0,925 | 15 | 5.5 | H7 | f7 | 8.055 | 7,99 | 0,083 | 0,003 |
BB0808DU | 8 | dix | 0,925 | 15 | 7.5 | H7 | f7 | 8.055 | 7,99 | 0,083 | 0,003 |
BB0810DU | 8 | dix | 0,925 | 15 | 9.5 | H7 | f7 | 8.055 | 7,99 | 0,083 | 0,003 |
BB1007DU | dix | 12 | 0,925 | 18 | 7 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
BB1009DU | dix | 12 | 0,925 | 18 | 9 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
BB1012DU | dix | 12 | 0,925 | 18 | 12 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
BB1017DU | dix | 12 | 0,925 | 18 | 17 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
BB1207DU | 12 | 14 | 0,925 | 20 | 7 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
BB1209DU | 12 | 14 | 0,925 | 20 | 9 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
BB1212DU | 12 | 14 | 0,925 | 20 | 12 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
BB1217DU | 12 | 14 | 0,925 | 20 | 17 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
BB1412DU | 14 | 16 | 0,925 | 22 | 12 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
BB1417DU | 14 | 16 | 0,925 | 22 | 17 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
BB1509DU | 15 | 17 | 0,925 | 23 | 9 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
BB1512DU | 15 | 17 | 0,925 | 23 | 12 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
BB1517DU | 15 | 17 | 0,925 | 23 | 17 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
BB1612DU | 16 | 18 | 0,925 | 24 | 12 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
BB1617DU | 16 | 18 | 0,925 | 24 | 17 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
BB1812DU | 18 | 20 | 0,925 | 26 | 12 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
BB1817DU | 18 | 20 | 0,925 | 26 | 17 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
BB1822DU | 18 | 20 | 0,925 | 26 | 22 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
BB2012DU | 20 | 23 | 1,45 | 30 | 11.5 | H7 | f7 | 20.071 | 19,99 | 0,112 | 0,01 |
BB2017DU | 20 | 23 | 1,45 | 30 | 16,5 | H7 | f7 | 20.071 | 19,99 | 0,112 | 0,01 |
BB2022DU | 20 | 23 | 1,45 | 30 | 21,5 | H7 | f7 | 20.071 | 19,99 | 0,112 | 0,01 |
BB2512DU | 25 | 28 | 1,45 | 35 | 11.5 | H7 | f7 | 25.071 | 24,99 | 0,112 | 0,01 |
BB2517DU | 25 | 28 | 1,45 | 35 | 16,5 | H7 | f7 | 25.071 | 24,99 | 0,112 | 0,01 |
BB2522DU | 25 | 28 | 1,45 | 35 | 21,5 | H7 | f7 | 25.071 | 24,99 | 0,112 | 0,01 |
BB3016DU | 30 | 34 | 1,95 | 42 | 16 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
BB3026DU | 30 | 34 | 1,95 | 42 | 26 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
BB3516DU | 35 | 39 | 1,95 | 47 | 16 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
BB3526DU | 35 | 39 | 1,95 | 47 | 26 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
BB4016DU | 40 | 44 | 1,95 | 53 | 16 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
BB4026DU | 40 | 44 | 1,95 | 53 | 26 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
BB4516DU | 45 | 50 | 2,45 | 58 | 16 | H7 | f7 | 45.105 | 44,99 | 0,155 | 0,015 |
BB4526DU | 45 | 50 | 2,45 | 58 | 26 | H7 | f7 | 45.105 | 44,99 | 0,155 | 0,015 |
Dimensions des bagues à bride en bronze avec support en acier
Taper | Spéc. | Dimensions | Taper | Spéc. | Dimensions |
DOUILLES À BRIDE EN PTFE | 303 | 7/4,6~3~3,8 | DOUILLES À BRIDE EN PTFE | 2415 | 35/27~24~16,5 |
DOUILLES À BRIDE EN PTFE | 404 | 9/5,6~4~4,8 | DOUILLES À BRIDE EN PTFE | 2420 | 35/27~24~21,5 |
DOUILLES À BRIDE EN PTFE | 504 | 10/7~5~5 | DOUILLES À BRIDE EN PTFE | 2425 | 35/27~24~26,5 |
DOUILLES À BRIDE EN PTFE | 505 | 10/7~5~6 | DOUILLES À BRIDE EN PTFE | 2510 | 36/28~25~11,5 |
DOUILLES À BRIDE EN PTFE | 605 | 12/8~6~6 | DOUILLES À BRIDE EN PTFE | 2512 | 36/28~25~13,5 |
DOUILLES À BRIDE EN PTFE | 606 | 12/8~6~7 | DOUILLES À BRIDE EN PTFE | 2515 | 36/28~25~16,5 |
DOUILLES À BRIDE EN PTFE | 607 | 12/8~6~8 | DOUILLES À BRIDE EN PTFE | 2520 | 36/28~25~21,5 |
DOUILLES À BRIDE EN PTFE | 705 | 13/9 ~ 7 ~ 6 | DOUILLES À BRIDE EN PTFE | 2525 | 36/28~25~26,5 |
DOUILLES À BRIDE EN PTFE | 707 | 13/9 ~ 7 ~ 8 | DOUILLES À BRIDE EN PTFE | 2615 | 38/30~26~17 |
DOUILLES À BRIDE EN PTFE | 806 | 15/10~8~7 | DOUILLES À BRIDE EN PTFE | 2620 | 38/30~26~22 |
DOUILLES À BRIDE EN PTFE | 808 | 15/10~8~9 | DOUILLES À BRIDE EN PTFE | 2812 | 40/32~28~14 |
DOUILLES À BRIDE EN PTFE | 1006 | 18/12~10~7 | DOUILLES À BRIDE EN PTFE | 2815 | 40/32~28~17 |
DOUILLES À BRIDE EN PTFE | 1007 | 18/12~10~8 | DOUILLES À BRIDE EN PTFE | 2820 | 40/32~28~22 |
DOUILLES À BRIDE EN PTFE | 1008 | 18/12~10~9 | DOUILLES À BRIDE EN PTFE | 3012 | 42/34~30~14 |
DOUILLES À BRIDE EN PTFE | 1010 | 18/12~10~11 | DOUILLES À BRIDE EN PTFE | 3015 | 42/34~30~17 |
DOUILLES À BRIDE EN PTFE | 1012 | 18/12~10~13 | DOUILLES À BRIDE EN PTFE | 3020 | 42/34~30~22 |
DOUILLES À BRIDE EN PTFE | 1015 | 18/12~10~16 | DOUILLES À BRIDE EN PTFE | 3025 | 42/34~30~27 |
DOUILLES À BRIDE EN PTFE | 1206 | 20/14~12~7 | DOUILLES À BRIDE EN PTFE | 3030 | 42/34~30~32 |
DOUILLES À BRIDE EN PTFE | 1208 | 20/14~12~9 | DOUILLES À BRIDE EN PTFE | 3125 | 45/35~31~27 |
DOUILLES À BRIDE EN PTFE | 1210 | 20/14~12~11 | DOUILLES À BRIDE EN PTFE | 3220 | 46/36~32~22 |
DOUILLES À BRIDE EN PTFE | 1212 | 20/14~12~13 | DOUILLES À BRIDE EN PTFE | 3225 | 46/36~32~27 |
DOUILLES À BRIDE EN PTFE | 1215 | 20/14~12~16 | DOUILLES À BRIDE EN PTFE | 3230 | 46/36~32~32 |
DOUILLES À BRIDE EN PTFE | 1410 | 22/16~14~11 | DOUILLES À BRIDE EN PTFE | 3512 | 49/39~35~14 |
DOUILLES À BRIDE EN PTFE | 1412 | 22/16~14~13 | DOUILLES À BRIDE EN PTFE | 3520 | 49/39~35~22 |
DOUILLES À BRIDE EN PTFE | 1415 | 22/16~14~16 | DOUILLES À BRIDE EN PTFE | 3525 | 49/39~35~27 |
DOUILLES À BRIDE EN PTFE | 1510 | 23/17~15~11 | DOUILLES À BRIDE EN PTFE | 3530 | 49/39~35~32 |
DOUILLES À BRIDE EN PTFE | 1512 | 23/17~15~13 | DOUILLES À BRIDE EN PTFE | 3540 | 49/39~35~42 |
DOUILLES À BRIDE EN PTFE | 1515 | 23/17~15~16 | DOUILLES À BRIDE EN PTFE | 3820 | 52/42~38~22 |
DOUILLES À BRIDE EN PTFE | 1520 | 23/17~15~21 | DOUILLES À BRIDE EN PTFE | 4012 | 54/44~40~14 |
DOUILLES À BRIDE EN PTFE | 1615 | 24/18~16~16 | DOUILLES À BRIDE EN PTFE | 4020 | 54/44~40~22 |
DOUILLES À BRIDE EN PTFE | 1620 | 24/18~16~21 | DOUILLES À BRIDE EN PTFE | 4025 | 54/44~40~27 |
DOUILLES À BRIDE EN PTFE | 1810 | 26/20~18~11 | DOUILLES À BRIDE EN PTFE | 4030 | 54/44~40~32 |
DOUILLES À BRIDE EN PTFE | 1812 | 26/20~18~13 | DOUILLES À BRIDE EN PTFE | 4040 | 54/44~40~42 |
DOUILLES À BRIDE EN PTFE | 1815 | 26/20~18~16 | DOUILLES À BRIDE EN PTFE | 4520 | 60/50~45~22,5 |
DOUILLES À BRIDE EN PTFE | 1820 | 26/20~18~21 | DOUILLES À BRIDE EN PTFE | 4525 | 60/50~45~27,5 |
DOUILLES À BRIDE EN PTFE | 2010 | 31/23~20~11.5 | DOUILLES À BRIDE EN PTFE | 4530 | 60/50~45~32,5 |
DOUILLES À BRIDE EN PTFE | 2012 | 31/23~20~13,5 | DOUILLES À BRIDE EN PTFE | 4540 | 60/50~45~42,5 |
DOUILLES À BRIDE EN PTFE | 2015 | 31/23~20~16,5 | DOUILLES À BRIDE EN PTFE | 5020 | 65/55~50~22,5 |
DOUILLES À BRIDE EN PTFE | 2020 | 31/23~20~21,5 | DOUILLES À BRIDE EN PTFE | 5030 | 65/55~50~32,5 |
DOUILLES À BRIDE EN PTFE | 2025 | 31/23~20~26,5 | DOUILLES À BRIDE EN PTFE | 5040 | 65/55~50~42,5 |
DOUILLES À BRIDE EN PTFE | 2210 | 33/25~22~11,5 | DOUILLES À BRIDE EN PTFE | 5530 | 70/60~55~32,5 |
DOUILLES À BRIDE EN PTFE | 2212 | 33/25~22~13,5 | DOUILLES À BRIDE EN PTFE | 5540 | 70/60~55~42,5 |
DOUILLES À BRIDE EN PTFE | 2215 | 33/25~22~16,5 | DOUILLES À BRIDE EN PTFE | 6030 | 75/65~60~32,5 |
DOUILLES À BRIDE EN PTFE | 2220 | 33/25~22~21,5 | DOUILLES À BRIDE EN PTFE | 6040 | 75/65~60~42,5 |
Application
Les roulements autolubrifiants sont généralement utilisés dansapplications à charge élevée, y compris les vannes, les équipements hydroélectriques, les équipements de levage, les pompes hydrauliques, et ont une longue histoire prouvée en matière de performances exceptionnelles dans des applications extrêmes, des fusées Ariane aux vannes en haute mer.
Bagues de lubrification de limite Bagues à manchon
Le matériau des roulements autolubrifiants VIIPLUS fournit des pièces moulées haut de gamme à nos divisions de vannes, y compris des matériaux tels que l'acier au carbone (basse température)/l'acier inoxydable.Bague en acier/PTFE Bagues POMet alliage à haute teneur en bronze
roulements en aciers.Toutes les analyses concernant la conception des moules et des modèles sont effectuées dans nos propres locaux afin de garantir un niveau et une qualité de coulée constants.
Les caractéristiques structurelles
Matériaux autolubrifiants composites métalliques VIIPLUS poursubstrat en acier à faible teneur en carbone de haute qualité, frittage d'une couche de poudre de cuivre sphérique poreuse, la surface du cuivre est prioritaire avecMatériaux lubrifiants PTFE résistants à l'usureen tant que couche de roulement, le matériau a une excellente capacité portante mécanique, la couche centrale de poudre de cuivre peut non seulement transférer la chaleur générée par le roulement pendant le fonctionnement dans le temps, mais également augmenter la résistance de la combinaison de la couche de plastique et du substrat.PTFEest conçu pour une friction sèche complète et une variété de matériaux sont développés pour la lubrification, le coefficient de friction et la durabilité. Le composite métallique PTFE de VIIPLUS offre les meilleures performances sur la plus large plage de charges, de vitesses et de températures avec ou sans lubrification externe.
L'application du produit
Machines agricoles : tracteurs, moissonneuses-batteuses, pulvérisateurs, bulldozers, niveleuses, etc.
Industrie automobile : pompe de direction assistée, joint de butée de l'appareil à gouverner, frein à disque, amortisseur, charnière de porte, essuie-glace, avertisseur sonore, soupape d'air et électrovanne ;
Machines de bureau et de travail : copieur, télécopieur, imprimante, processeur de courrier, etc.
Composants et vannes hydrauliques : pompe à engrenages, pompe à piston, pompe à palettes, vanne à bille, vanne papillon, cylindre, cylindre et autres composants hydrauliques ;
Appareils électroménagers : réfrigérateurs, climatiseurs, aspirateurs, machines à coudre, machines de nettoyage, fours à micro-ondes et appareils de fitness, etc.
Et d'autres machines logistiques, machines d'emballage, machines textiles, machines portuaires, machines minières et machines forestières, etc.
En utilisation réelle, selon les différents environnements, conditions de travail et exigences de protection de l'environnement, la plaque d'acier à faible teneur en carbone peut être transformée en plaque de cuivre ou en plaque d'acier inoxydable, la surface intérieure de la couche de plastique peut choisir des matériaux en plomb PTFE ou sans plomb. et autre charge polymère, l'apparence peut être un placage d'étain ou de cuivre.
Du Sf-1 BoccoleBuissons et buissons |Viiplus portant la bague en acier inoxydable avec PTFE
Description
Roulements coulissants à sec laminés(PTFE)
Acier + poudre de bronze + PTFE/Fibre (DU)
Caractéristiques
VSB-10Bague composite multicouche autolubrifiante
-
Matériau de bague adapté aux applications lubrifiées
-
les bagues autolubrifiantes offrent un trèsbonne usure et faibles performances de frottementsur une large plage de charges, de vitesses et de températures dans des conditions de fonctionnement à sec
-
Roulement antifriction adapté aux mouvements linéaires, oscillants et rotatifs
-
Comme ils n'absorbent pas l'huile et l'eau, les buissons ont unfaible expansion et taux de conductivité élevé,ainsi qu'une bonne stabilité thermique.De plus, en utilisant ce type de douille, les vibrations, le bruit et la pollution sont considérablement réduits.
Le matériau est conçu pour fonctionner sans lubrification supplémentaire et fonctionnera parfaitement en présence d'une lubrification.Faible frottement, faible taux d'usure, bonnes caractéristiques de glissement,et une très faible absorption sont quelques-unes des caractéristiques de ce matériau.Les bagues VSB-10 prendront en charge les mouvements rotatifs, linéaires et oscillants.
Structure
1. Épaisseur du mélange PTFE/fibres 0,01 ~ 0,03 mm.C'est la surface de contact de l'arbre rotatif.De minuscules particules de couche de PTFE et de bronze fritté se combinent pour créer un film lubrifiant solide qui recouvre l'arbre.
2. Épaisseur de poudre de bronze fritté 0,20*0,35 mm, une composition spéciale de cuivre en poudre est fusionnée thermiquement au support en acier.Cette couche de contact agit comme un ancrage pour la couche de PTFE et éloigne l'accumulation thermique des surfaces d'appui.
3.Support en acier à faible teneur en carbone.Posant la base des bagues, le dos en acier offre des caractéristiques exceptionnelles de stabilité, de charge et de dissipation thermique.
données techniques
Acier au carbone + poudre de cuivre + (PTFE + Pb + charge)
Structure et composition
-
Matériau de bague autolubrifiant composite métal-polymère
-
Dos en acier + Bronze poreux fritté +
-
PTFE + Plomb
Microsection
Couche coulissante |
PERFORMANCE OPÉRATIONNELLE |
|
Sec |
Très bien |
Lubrifié à l'huile |
Bien |
Lubrifié à la graisse |
Équitable |
Lubrifié à l'eau |
Équitable |
Fluide de procédé lubrifié |
Équitable |
* Selon les conditions d'exploitation
Max.charger |
Statique |
250N/mm2 |
Dynamique |
140N/mm2 |
|
Max.vitesse |
Sec |
2 m/s |
Lubrification |
>2 m/s |
|
Max.PV (sec) |
Court instant |
3,6N/mm2*·m/s |
Continu |
1,8N/mm2*·m/s |
|
Temp. |
-195 ℃ ~ + 280 ℃ |
|
Coefficient de friction |
0,03 ~ 0,20 |
|
Conductivité thermique |
42W (m·k)-1 |
|
Coefficient de dilatation thermique |
11*10-6k-1 |
Disponibilité
Formes de roulement disponibles en dimensions standards
· Douilles cylindriques
· Douilles à bride
· Rondelles de butée
· Rondelles à bride
· Plaques coulissantes
Les paliers lisses sont disponibles sous forme de bagues, de bagues à collier, de rondelles, de bandes ou de modèles spéciaux.
Roulements métriques et bagues impériales fabriqués sur commande : formes de bagues standards dans des dimensions spéciales, demi-douilles, formes spéciales obtenues par emboutissage ou emboutissage profond, conceptions de bagues personnalisées
Applications typiques
Les bagues viiplus 10 sont utilisées dans diverses applications, par exemple :
* véhicules hydrauliques ;
* automobiles;
* motocyclettes;
* machines agricoles ;
* machines textiles;
* machines d'impression ;
* équipement de gymnastique et plus encore ;etc.
COMMENCEZ VOTRE projet avecun ingénieur d'application
