Nom De Marque: | VIIPLUS |
Numéro De Modèle: | Bague de fente de bronze |
Nombre De Pièces: | Taille standard ne baguant aucune quantité d'ordre minimum |
Prix: | Bushings High Quality Price Ratio B2B |
Conditions De Paiement: | TTT à l'avance |
Capacité à Fournir: | bagues en bronze de douille, Chine, fabricants, fournisseurs, usine, individu en gros et métallique |
Les bagues fendues en bronze, également connues sous le nom de Gleitlager en allemand, sont conçues avec une fente pour faciliter l'installation et permettre une légère expansion ou contraction afin de s'adapter aux mouvements ou au désalignement de l'arbre. Ces bagues sont fabriquées conformément aux normes de taille métriques et sont généralement fabriquées à partir de matériau CuSn8, qui est un type d'alliage de bronze phosphoreux offrant une excellente résistance à la corrosion, une bonne résistance et des propriétés d'usure.

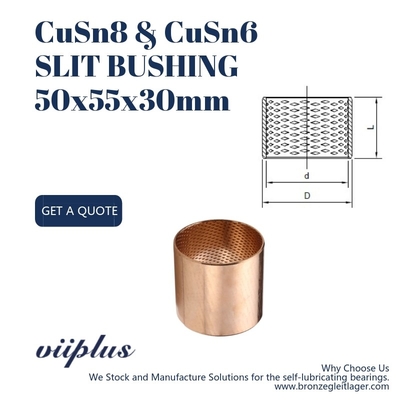

La taille 50x55x30 (BMZ 5030) fait référence au diamètre extérieur (55 mm), au diamètre intérieur (50 mm) et à la longueur (30 mm) de la bague. Cette spécification garantit que la bague s'adaptera correctement à l'application prévue et fournira le jeu et le support requis pour l'arbre rotatif.
Il est important de noter que lors de la sélection d'une bague fendue en bronze, il est crucial de s'assurer que les spécifications de matériau, de taille et de tolérance répondent aux exigences de l'application spécifique afin de garantir des performances et une longévité optimales.
Les paliers fendus en bronze sont des demi-bagues, également appelées paliers hydrostatiques, avec ou sans bride, qui peuvent être divisées en deux, trois ou même quatre parties.
Bague fendue en bronze de haute qualité, bague en bronze 40x44x40 BMZ 4040 et bague en bronze de taille 50x55x30 BMZ 5030 avec alliage de bronze à l'étainCuSn8P DIN 17662. CW453K comme matériau, diamant laminé sur la surface, joue un rôle de stockage d'huile, il a une bonne résistance à la fatigue et une capacité de charge, une résistance à la corrosion, une résistance à l'usure. Largement utilisé dans les machines agricoles, les machines de construction, les machines de construction et autres occasions à forte charge et à basse vitesse.
Bague en bronze 090 | Cu | Sn | P |
reste | 7~9% | 0.2~0.4% |
La lubrification doit être assurée en faisant passer l'arbre ou le radial à travers le logement du palier. Tous les types de graisses ou d'huiles courants peuvent être utilisés.
Personnalisation non standard
Nous pouvons recommander la taille, la forme et la forme appropriées ou la longueur sur demande. Veuillez nous contacter pour un devis ou plus d'informations.
Le palier doit être pressé dans le logement du palier de tolérance H7. Tolérance de l'alésage du palier H9.
Ajustement arbre - palier
Pour le palier avec une tolérance H9, nous recommandons e7 ou f7 comme tolérance pour l'arbre. Si l'axe h est sélectionné, il est recommandé que la tolérance du diamètre intérieur du palier soit F7.

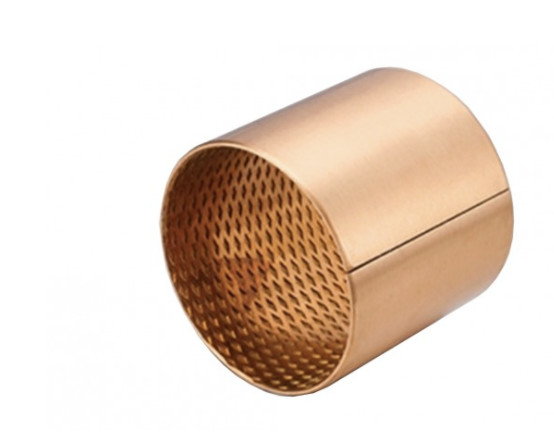

C'est une sorte de bague enveloppée d'une bande de bronze. Le bronze est fabriqué à partir d'une formulation particulière avec une densité élevée et sa surface peut être incorporée avec des indentations sphériques ou en forme de diamant ou des rainures d'huile selon les exigences des clients. Il a une capacité de charge élevée et une longue durée de vie. Comparé à la bague en bronze moulé traditionnelle, il est moins cher et plus compact. La bague en bronze enveloppée est largement utilisée dans les machines de levage, les machines de construction, les automobiles, les camions, les machines-outils, les équipements minéraux, etc.
Performance | Données | |
Charge dynamique maximale | 100N/mm² | |
Vitesse linéaire maximale (graisse) | Lubrification à la graisse | 2m/s |
Valeur PV maximale | Lubrification à la graisse | 2.8N/mm²·m/s |
Résistance à la traction | 460N/mm² | |
Limite d'élasticité | 280N/mm² | |
Dureté | 90~150HB |
Performance | Données | |
Axe d'accouplement | Dureté | ≥50HRC |
Axe d'accouplement | Rugosité | 0.4~1.0 |
Température de fonctionnement | -40~+150℃ | |
Coefficient de frottement μ | 0.06~0.15 | |
Coefficient de conduction thermique | 58W(m·k) | |
Coefficient de dilatation thermique | 18.5×10-6K-1 |
